C630/D可燃气体探测器介绍
1）产品概述
C630/D 可燃气体探测器是翼捷公司针对专业用户设计推出的一款可燃气体检测产品，适用于工业场所可燃气体浓度的探测和监视。该气体探测器采用翼捷最新的智能传感器技术，具备独特的软件功能和多项创新性设计，性能稳定可靠、维护方便。

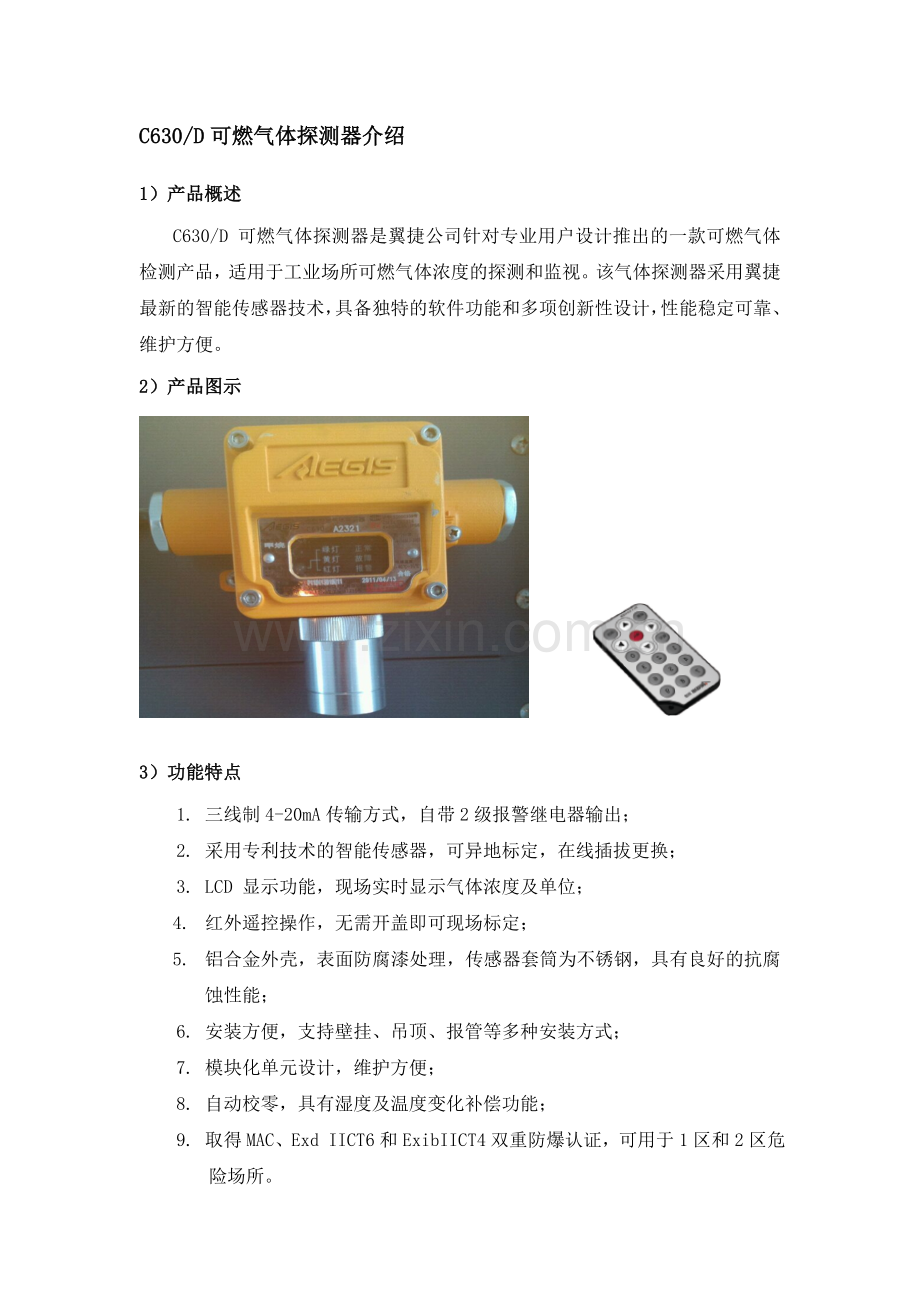

2）产品图示

3）功能特点
1. 三线制4-20mA传输方式，自带2级报警继电器输出；
2. 采用专利技术的智能传感器，可异地标定，在线插拔更换；
3. LCD 显示功能，现场实时显示气体浓度及单位；
4. 红外遥控操作，无需开盖即可现场标定；
5. 铝合金外壳，表面防腐漆处理，传感器套筒为不锈钢，具有良好的抗腐蚀性能；
6. 安装方便，支持壁挂、吊顶、报管等多种安装方式；
7. 模块化单元设计，维护方便；
8. 自动校零，具有湿度及温度变化补偿功能；
9. 取得MAC、Exd IICT6和ExibIICT4双重防爆认证，可用于1区和2区危险场所。

4）技术参数表
测量介质
甲烷
测量范围
0～100%LEL
检测原理
催化燃烧式
采样方式
扩散式
测量精度
±3%F.S
工作电压
24VDC（电压范围18～32VDC）
功 耗
≤1W(催化燃烧式≤2W)
信号显示
LCD
响应时间
≤30S
重复性
≤2%F.S
漂 移
零点漂移<3%每年，量程漂移<10%每年
输出方式
三线制4～20mA电流
报警输出
2级报警继电器输出（触点容量3A/30V DC）
操作方式
红外遥控
储存温度
-20℃～50℃
工作温度
-40℃～70℃
工作湿度
0%-95﹪RH（40 + 2℃）(非凝露)
电磁兼容及环境试验
符合国家GB16838标准要求，应用于高湿、高盐、高温和低温等环境。抗电瞬变、浪涌电压干扰、抗静电干扰
防爆等级
ExdⅡCT6 和ExibⅡCT4
防护等级
IP 66
安装方式
壁挂、吸顶、抱管式
壳体材料
铝合金，表面喷塑
电缆接口
两个G3/4＂内螺纹
重量
1.9kg
符合标准
GB3836-2000系列标准
GB12476-2000系列标准
国家制造计量器具许可规定

5）结构尺寸

6）安装方式图
n 安装前的检查
用于爆炸性环境的产品在安装前必须对产品的防爆性能进行检查，若不符合下列要求，请禁止使用。
a.所有防爆标志和防爆合格证编号齐全、准确。
b.防爆级别、组别符合爆炸性混合物场所的需要。
c.所有防爆部件无裂纹和影响性能的缺陷，防爆外壳与各零件间连接可靠。
n 安装定位
探测器的安装定位应依据SH3063-1999《石油化工企业可燃气体和有毒气体检测报警设计规范》和GB3836.15-2000《爆炸性气体环境用电气设备 第15 部分危险场所电气安装（煤矿除外）》，同时应考虑以下几个因素：
a.探测器安装时，气体传感器应朝下，避免灰尘或雨水在传感器上堆积或进入传感器内。
b.探测器应安装在潜在泄漏点或气体聚积处，与泄漏点的距离小于一米（视气体种类或高或低）。安装位置还要综合考虑空气流动的速度、方向、潜在泄漏源的相对位置和通风条件等，应将探测器置于泄漏点的下风口处。室外安装时还考虑雨淋和浸水等因素的影响。
c.被测气体比空气轻时，探测器装在高位，安装高度距顶棚30cm以内；被测气体比空气重时，探测器装在低位，安装高度距地面30cm以内。若无法满足安装高度，应依据安装高度制作支架。
n 安装步骤
按照以下步骤调节安装支架，将探测器固定到墙壁、天花板或直径为50mm～80mm的水平/垂直立柱上，如图1所示。

壁挂安装 吸顶安装

横向抱管安装 纵向抱管安装
图1 探测器安装示意图
1.松开安装支架的锁紧螺丝,调节安装支架至合适的方向；
2.按图2所示的方法，用手向上提探测器显示板的把手螺丝,将显示板取下。

图2拆除显示板
3.采用抱管方式安装时,将U型螺栓插入支架,使其卡紧立柱；
4.紧固安装支架的锁紧螺丝和U型螺栓的锁紧螺母。
拆卸支架的步骤与上相反。
7）端子接线说明
n 电缆选择
系统接线电缆建议选用RVV（或KVV）聚氯乙烯绝缘、聚氯乙烯护套控制电缆或RVVP（或KVVP）聚氯乙烯绝缘、聚氯乙烯护套屏蔽控制电缆等四芯屏蔽电缆。采用RVV电缆时，应穿金属管。
探测器与控制器的最远传输距离取决于连接电缆的线径（见下表）。建议选用线径为1.5mm2以上的电缆,以确保最远端探测器的最小工作电压不低于18VDC。
电缆横截面积(mm2)
千米电阻（Ω）
最远传输距离(m)
总线连接
分线连接
0.75
24.1
500
2900（可燃1000）
1
18.1
700
3900（可燃1400）
1.5
12.1
1000
6000（可燃2200）
2.5
7.4
1700
9900（可燃3800）
注：上表的最远传输距离为计算所得理论值，实际电缆长度应小于该理论值。
n 接线步骤
探测器的接线通过机壳内部的端子板完成。具体接线步骤如下：
1.用六方起子拆下探测器上盖的四个M6内六角螺钉，取下探测器上盖。
2.从探测器任一侧的电气接口将电缆接入。
3.参照图2和表1的内容完成端子板各引脚的接线。
4.装上探测器壳体上盖,确保上盖和底壳间密封可靠,将内六角螺钉对角均匀锁紧。

图2 端子板示意图

表1 端子功能说明
端子编号
端子说明
A1-C
低段继电器中点
A1-NO
低段继电器常开点
A2-C
故障或高段继电器中点
A2-NO
故障或高段继电器常开点
V+
24V电源正端
S
4～20mA电流输出端
V-
2 4V电源负端
S1
预留

8）与控制端的连接示意

C630/D与控制器连接示意图

C630/D与DCS/PLC 连接示意图

3.4现场声光报警器SA100
1）产品简介
SA100防爆声光报警器是一款小型经济系列的防爆型声光报警器，SA100可与D610、IR610、E620及C630系列气体探测器配套，实现声光报警功能，该产品已经取得国家防爆认证，与气体探测器配套后符合隔爆要求。

1. 功能简单适用
2. 结构简捷方便
3. 本安加浇封，符合中国防爆标准

图示：SA100声光报警器

2）性能特征

工作电压
DC24（15-30V）
变频周期
0.5~5s
工作电流
≤50mA
闪光频率
20~180次/min
环境温度
-40℃~70℃
声压级（A计全）
大于98db（正面0.5米处）
环境湿度
≤94%RH40℃
电气接口
G3/4＂外螺纹
防爆等级
ExmaiaIICT6
防护等级
IP66
外形尺寸
Ф50×65（mm×mm）
净重
0.3kg

5）安装方式

6）与探测器接线示意图
