吊顶式空调机
目 录

一、产品简介及特点……………………………………………………… 1

二、产品型号表示方法…………………………………………………… 2

三、机组名义工况………………………………………………………… 3

四、机组正常运行范围…………………………………………………… 3

五、机组汇总表…………………………………………………………… 4

六、性能参数表…………………………………………………………… 5

七、外型尺寸……………………………………………………………… 7

八、安装注意事项…………………………………………………………12

九、订货参考事项 ……………………………………………………… 12

十、机组选型………………………………………………………………13

十一、附录…………………………………………………………………14

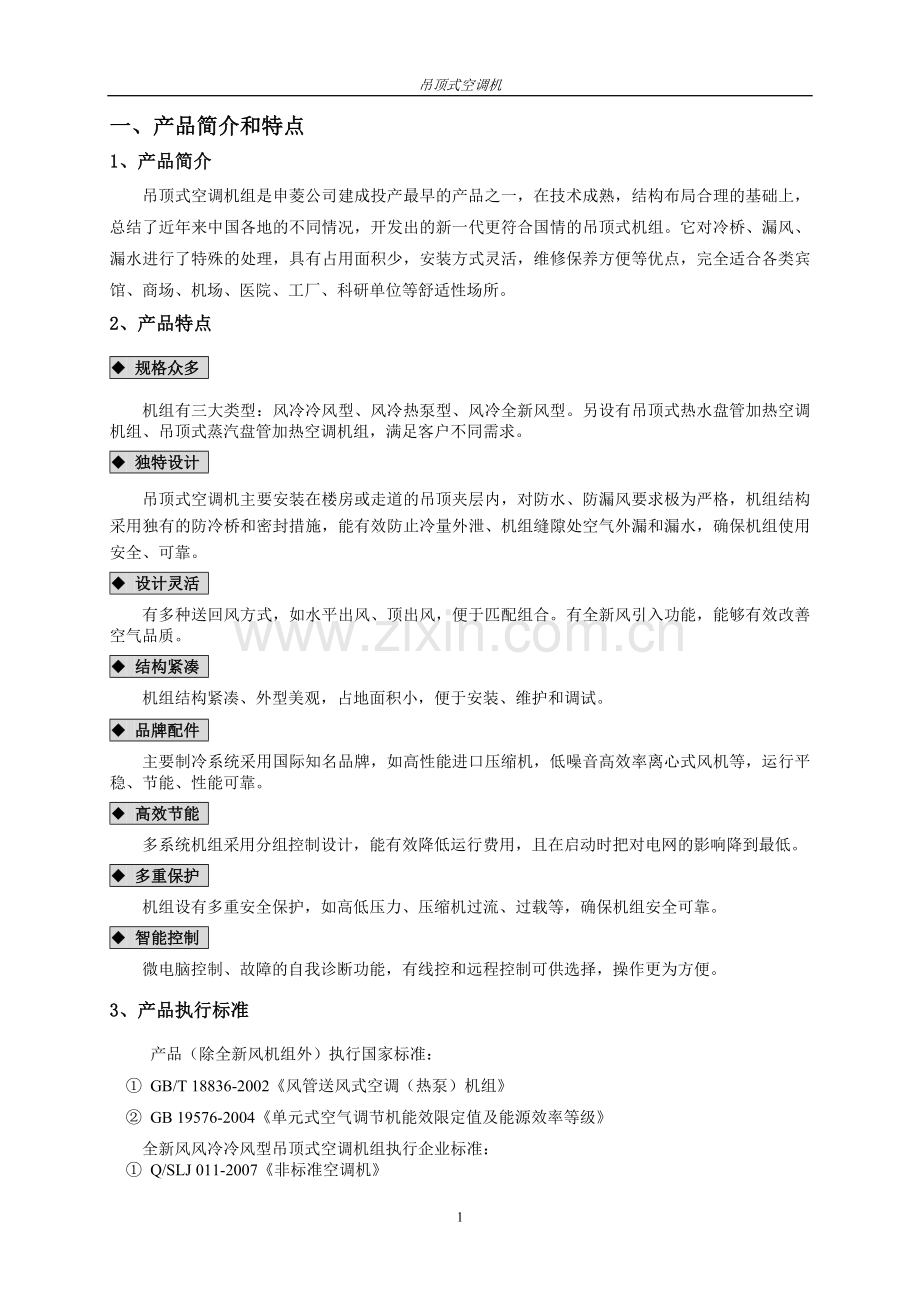

一、产品简介和特点
1、产品简介
吊顶式空调机组是申菱公司建成投产最早的产品之一，在技术成熟，结构布局合理的基础上，总结了近年来中国各地的不同情况，开发出的新一代更符合国情的吊顶式机组。它对冷桥、漏风、漏水进行了特殊的处理，具有占用面积少，安装方式灵活，维修保养方便等优点，完全适合各类宾馆、商场、机场、医院、工厂、科研单位等舒适性场所。
2、产品特点
◆ 规格众多
机组有三大类型：风冷冷风型、风冷热泵型、风冷全新风型。另设有吊顶式热水盘管加热空调机组、吊顶式蒸汽盘管加热空调机组，满足客户不同需求。
◆ 独特设计
吊顶式空调机主要安装在楼房或走道的吊顶夹层内，对防水、防漏风要求极为严格，机组结构采用独有的防冷桥和密封措施，能有效防止冷量外泄、机组缝隙处空气外漏和漏水，确保机组使用安全、可靠。
◆ 设计灵活
有多种送回风方式，如水平出风、顶出风，便于匹配组合。有全新风引入功能，能够有效改善空气品质。
◆ 结构紧凑
机组结构紧凑、外型美观，占地面积小，便于安装、维护和调试。
◆ 品牌配件
主要制冷系统采用国际知名品牌，如高性能进口压缩机，低噪音高效率离心式风机等，运行平稳、节能、性能可靠。
◆ 高效节能
多系统机组采用分组控制设计，能有效降低运行费用，且在启动时把对电网的影响降到最低。
◆ 多重保护
机组设有多重安全保护，如高低压力、压缩机过流、过载等，确保机组安全可靠。
◆ 智能控制
微电脑控制、故障的自我诊断功能，有线控和远程控制可供选择，操作更为方便。
3、产品执行标准
产品（除全新风机组外）执行国家标准：
① GB/T 18836-2002《风管送风式空调（热泵）机组》
② GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》
　　全新风风冷冷风型吊顶式空调机组执行企业标准：
① Q/SLJ 011-2007《非标准空调机》
二、产品型号表示方法

(1)室内机
17

全新风型表示：X；不采用全新风，则不表示

电源类型：常规为三相电源，不表示。

结构类型代号: D表示吊顶式.

名义制冷量: 单位k W

制热方式代号: ZQ表示蒸汽加热,RS表示热水加热,热泵制热不予表示.

室外侧热交换器冷却方式代号:F 表示风冷.

型式代号: L 表示冷风型,R 表示热泵型.

●型号示例
(1)LF40D：表示制冷量为39.9kW的吊顶式风冷冷风型分体空调机。
(2)LFZQ82D：表示制冷量为81.7kW的吊顶式风冷蒸汽加热型分体空调机。
(3)RF28D：表示制冷量为27.9kW的吊顶式风冷热泵型分体空调机。

(2)室外机

型式代号: R 表示热泵型, 单冷型不表示

室外机压缩机功率:单位HP

室外机代号

S W

●型号示例
(1)　SW-10R表示压缩机功率为10HP（7.5kW）的热泵型室外机。
(2)　SW-12表示压缩机功率为12HP（9kW）的单冷型室外机。

三、机组名义工况

四、机组正常运行范围
制冷时，室内进风温度：18～32℃；
室外进风温度：18～43℃；
制热时，室内进风温度：5～27℃；
室外进风温度：-7～21℃；
全新风进风温度为：24～43℃；

◆机组长时间在超出上述范围运行，会导致损坏，如客户确有需要，请在订货时说明。

五、机组汇总表

六、性能参数表

七、外型尺寸
1.室内机组
(1)LF14D~LF56D、RF14D- RF56D、LFZQ14D~LFZQ56D、LFRS14D~LFRS56D吊顶式空调机室内机

型号

尺寸

A
B
C
D
E
F
G
H
I
J
M
N
LF14D/RF14D/LFZQ14D/LFRS14D
1160
1150
600
1310
455
429
298
130.5
262
1050
1090
1260
LF21D/RF21D/LFZQ21D/LFRS21D
1400
1150
630
1550
485
533
331
124.5
289
1290
1090
1500
LF28D/RF28D/LFZQ28D/LFRS28D
1650
1250
720
1800
590
627.5
395
150
341
1552
1190
1750
LF34D/RF34D/LFZQ34D/LFRS34D
1750
1250
870
1900
730
637.5
471
160
404
1652
1190
1850
LF40D/RF40D/LFZQ40D/LFRS40D
1750
1250
870
1900
730
637.5
471
160
404
1652
1190
1850
LF56D/RF56D/LFZQ56D/LFRS56D
1870
1250
950
2020
812
698
471
159
404
1772
1190
1970
注意：
虚线部分为加热盘管的进出接管。

(2)LF66D~LF128D、RF66D- RF128D、LFZQ66D~LFZQ128D、LFRS66D~LFRS128D吊顶式空调机室内机

型号

尺寸

A
B
C
D
E
F1
F2
F3
F4
H
M
N
P
LF66D/RF66D/LFZQ66D/LFRS66D
2200
1160
2146
874
2300
542
1164
167
341
1020
1100
40
1230
LF82D/RF82D/LFZQ82D/LFRS82D LFZQ78D/LFRS78D
2580
1300
2260
820
2520
770
1040
145
404
960
1400
60
1320
LF96D/RF96D/LFZQ96D/LFRS96D
2880
1300
2800
840
2817
778
1326
145
404
960
1400
40
1320
LF102D/RF102D/LFZQ102D/LFRS102D
3200
1300
2900
920
3137
952
1326
145
404
960
1400
40
1320
LF128D/RF128D/LFZQ128D/LFRS128D
3200
1300
2900
920
3137
858
1484
145
478
1080
1400
40
1320
注意：
虚线部分为加热盘管的进出接管。

(3)LF15DX~ LF93DX、LFRS15DX~ LFRS93DX、LFZQ15DX~ LFZQ93DX型吊顶式空调机室内机

型号

尺寸

A
B
C
D
E
F
G
H
I
J
M
N
LF15DX/ LFZQ15DX/LFRS15DX
1160
1150
600
1310
455
429
298
130.5
262
1050
1090
1260
LF23DX/ LFZQ23DX/LFRS23DX
1160
1150
600
1310
455
429
298
130.5
262
1050
1090
1260
LF30DX/ LFZQ30DX/LFRS30DX
1400
1150
630
1550
485
533
331
124.5
289
1290
1090
1500
LF39DX/ LFZQ39DX/LFRS39DX
1400
1150
630
1550
485
533
331
124.5
289
1290
1090
1500
LF47DX/ LFZQ47DX/LFRS47DX
1650
1250
720
1800
590
627.5
395
150
341
1552
1190
1750
LF60DX/ LFZQ60DX/LFRS60DX
1750
1250
870
1900
730
637.5
471
160
404
1652
1190
1850
LF78DX /LFZQ78DX/LFRS78DX
1750
1250
870
1900
730
637.5
471
160
404
1652
1190
1850
LF93DX/ LFZQ93DX/LFRS93DX
1870
1250
950
2020
812
698
471
159
404
1772
1190
1970

注意：
虚线部分为加热盘管的进出接管。

(4)LF105DX~ LF150DX、LFRS105DX~ LFRS150DX、LFZQ105DX~ LFZQ150DX型吊顶式空调机室内机

型号

尺寸

A
B
C
D
E
F1
F2
F3
F4
H
M
N
P
LF105DX/LFZQ105DX/LF105RSDX
2200
1160
2146
874
2300
542
1164
167
341
1020
1100
40
1230
LF116DX/LFZQ116DX/LFRS116DX
2200
1160
2146
874
2300
542
1164
167
341
1020
1100
40
1230
LF150DX/LFZQ150DX/LFRS150DX
2880
1300
2800
840
2817
778
1326
145
404
960
1400
40
1320
注意：
虚线部分为加热盘管的进出接管。

2、室外机

八、安装注意事项
1、室内机组安装好坏与室内的噪音、美观等有密切的关系，安装时请注意以下要点：
a.为了降低机组开、停，和运行时的噪音；建议吊杆上装减振装置；如果有接风管，则需在送、回风口处，加装软性风管进行连接。
b.为了让室内机的冷凝水迅速排除，避免不必要的漏水、飘水，冷凝水排水管路必须加装存水弯，且保持冷凝排水管倾斜度至少1％以上。
c.送回风口不宜太近，以免气流短路，增加室内噪音及机组飘水。
d.送风口内也应该贴上保温材料，避免不必要的凝结水产生。
e.回风口如果不接风管，为了避免产生不必要的噪音和冷凝水产生，距离回风口一米内，不应有阻碍气体流动的物体存在。
f.送、回风管上都应进行保温。回风管边缘距墙距离，建议在150mm以上。
g.为便于维修，面对机组出风口，机组左、右侧都应保留1米的维修空间距离。
2、安装室外机时请注意以下要点：
a.有条件时，每台室外机最好单独做底座，单独固定；如不能单独放置，则每台也相对要作好固定，不能引起机组间的共振。
b.确保机组有足够的空间以备操作、维修，同时也要保证气流顺畅。
详尽的安装资料敬请参阅安装使用说明书和《通风施工工程验收规范》。

九、订货参考事项

1、样本中技术参数中的制冷量、风量、机外静压、加热量等数据如不能满足客户要求，请与我公司联系确认，认可后请在订货技术协议书中注明。
2、机组加热形式为热水加热、蒸汽加热，请在订货技术协议书中注明。
3、本样本提供的技术参数值均为名义工况下的数据，仅供参考，建议使用时根据实际工况进行修正，请参考附录。
4、机组制冷剂标准配置为R22，如需改用其它制冷剂R407C、R134a，请与我公司联系确认，认可后请在订货技术协议书中注明。
5、若配管管长(单程)超过30m，需作为非标设计，请先与我公司联系确认，认可后请在订货技术协议书中注明。
6、机组电源常规为三相四线制，如需用单相电源，请与我公司联系确认，认可后请在订货技术协议书中注明。
7、机组过滤器滤料标准配置为可清洗双层尼龙网，如需其它过滤器请在订货时注明。
8、机组出厂时自带制冷剂，风冷型机组制冷剂充注于室外机。
9、所有机组外部的管道部件不包括在机组的供货范围，由用户自行筹备。如客户有其它特殊要求,订货前请签订技术协议书。
10、如有其它特殊要求，请与我公司技术部门联系。

十、机组的选型

1、确定系统要求
计算出所需处理的室内负荷及风管阻力。根据本地的常年室外温度、室内设计干球温度、室内设计空调面积、室内设计空调回风量、围护结构、室内制热物、所补新风量、漏风量等设计参数进行计算。确定电源、所需的负荷、送风系统和机外静压。
注意：如果机外静压和风管阻力不匹配，则会引起机组噪音过高、机组飘水及室内电机过载等一系列问题，所以请慎重选取机外静压.

2、进行修正
根据本地的常年室外温度、室内设计所需的干湿球温度，查风冷式空调修正系数表得到修正系数，与计算出的室内所需处理的负荷进行修正；在此之后，同理，再由室内、外机组安装的高差和管长进一步进行修正。

3、机组选型
最后由修正后的数据、机外静压和设计空调回风量，参照性能参数表选取机组或相近冷量的机组。

4、系统热水阀、蒸汽阀的选取

如果选用热水加热型或蒸汽加热型机组，经过上述1.2.3步骤之后，根据样本提供的管径、流量、进入盘管流质的温度，再根据整个热水或蒸汽系统的压力，选取阀和阀的驱动器。我们建议用户自己选配阀。如需我公司选配阀，只保证针对机组压力、流量，不保证针对整个系统。

十一、附录

(1)不同工况条件下,制冷(热)量修正系数表:
1).制冷量修正系数表:

2).制热量修正系数表:

-7

(2)室内外机连接管长度及室内外机安装高度差对制冷量有影响。制冷量修正系数参见下表:

1)连接管等效总长为直管总长加上气体管弯头及存油弯的等效长度之和。弯头及存油弯的等效长度参见下表:

2)室内外机组连接最大管长、最大高度差、最多弯头数规定表:

(3)风冷分体式空调机组室内外机连接管长度增加1米时,制冷剂及润滑油补充量:
