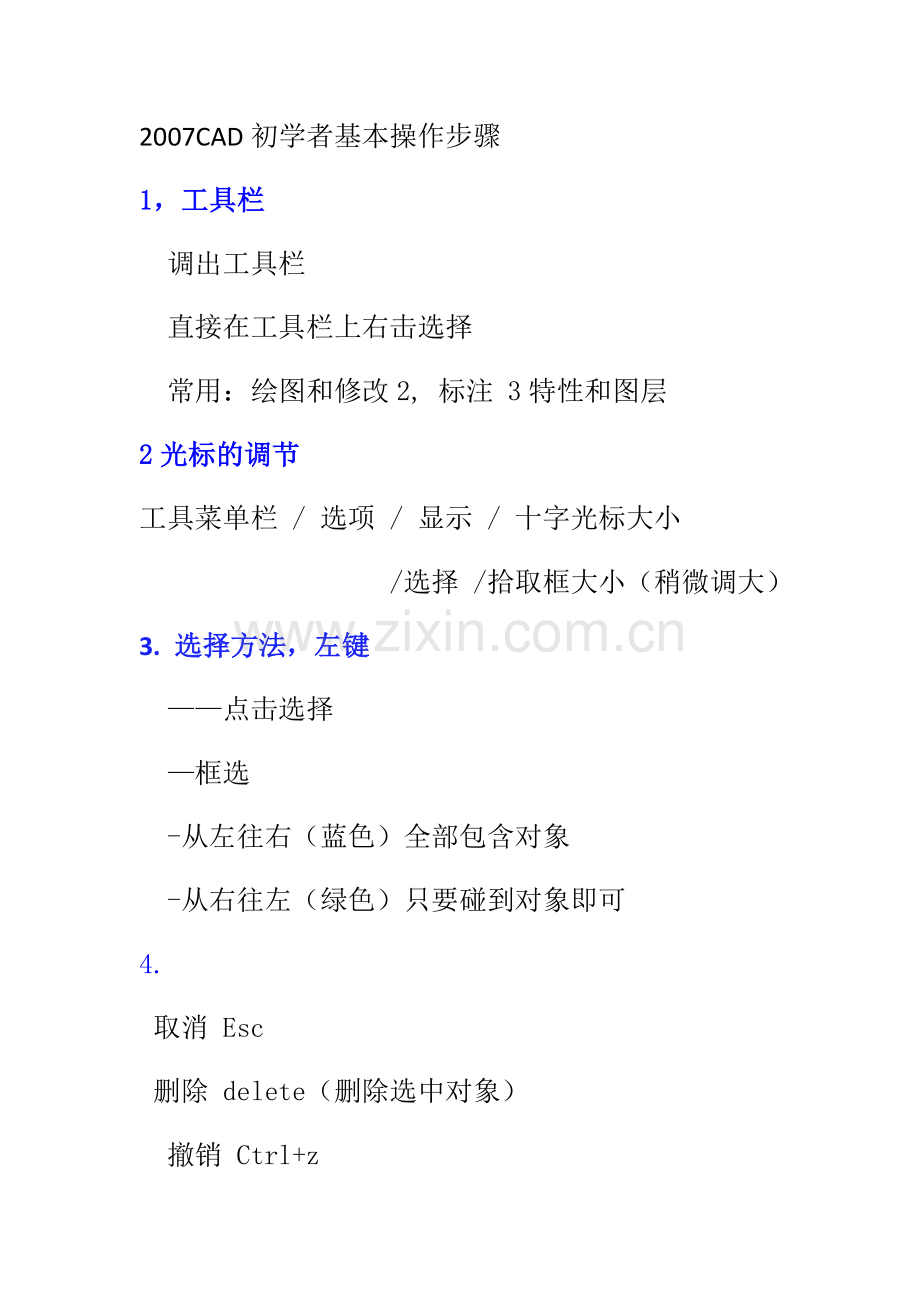

2007CAD初学者基本操作步骤
1，工具栏
调出工具栏
直接在工具栏上右击选择
常用：绘图和修改2, 标注 3特性和图层
2光标的调节
工具菜单栏 / 选项 / 显示 / 十字光标大小
/选择 /拾取框大小（稍微调大）
3. 选择方法，左键
——点击选择
—框选
-从左往右（蓝色）全部包含对象
-从右往左（绿色）只要碰到对象即可
4.
取消 Esc
删除 delete（删除选中对象）

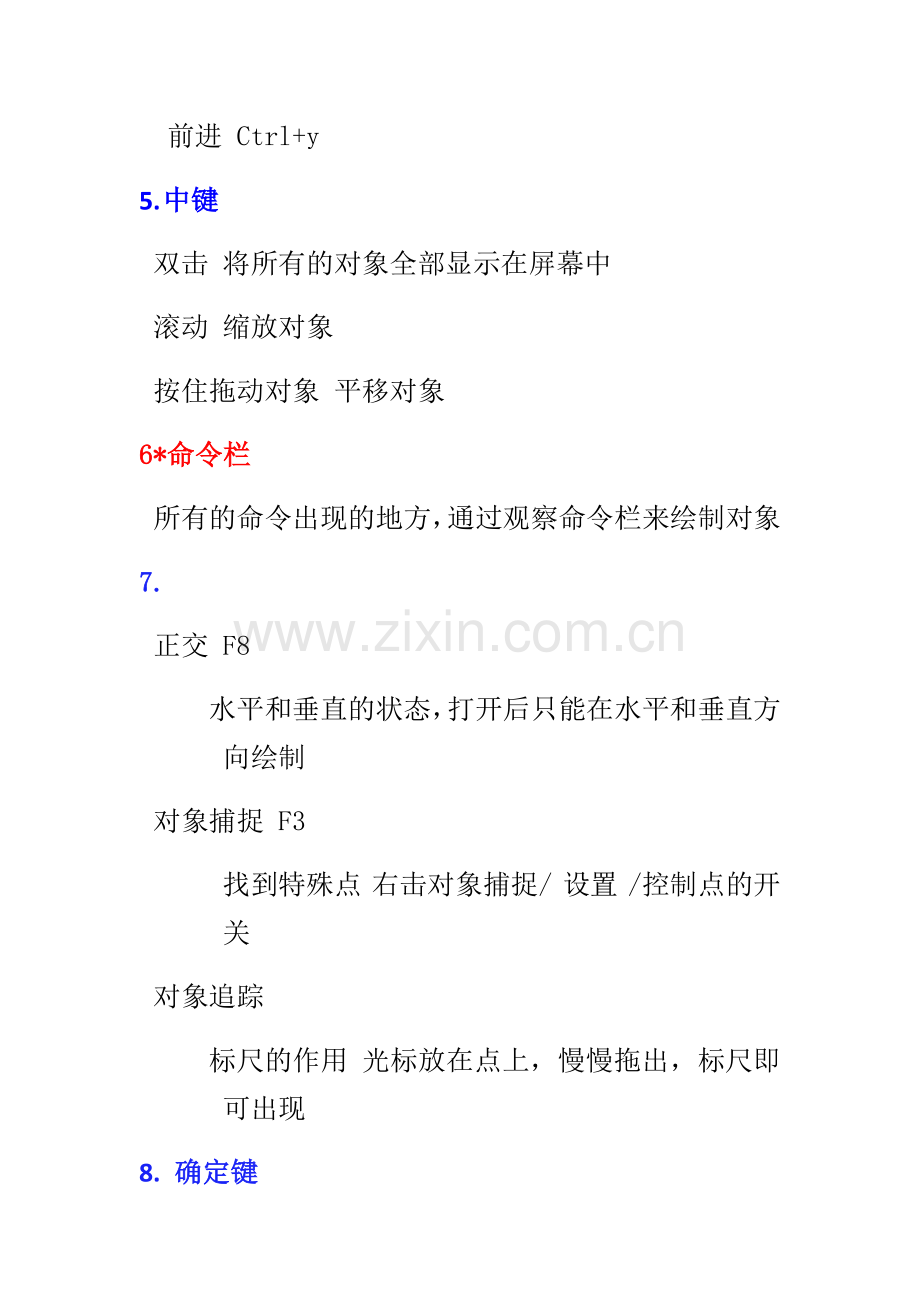

撤销 Ctrl+z
前进 Ctrl+y
5. 中键
双击 将所有的对象全部显示在屏幕中
滚动 缩放对象
按住拖动对象 平移对象
6*命令栏
所有的命令出现的地方，通过观察命令栏来绘制对象
7.
正交 F8
水平和垂直的状态，打开后只能在水平和垂直方向绘制
对象捕捉 F3
找到特殊点 右击对象捕捉/ 设置 /控制点的开关
对象追踪
标尺的作用 光标放在点上，慢慢拖出，标尺即可出现
8. 确定键
空格键 回车 鼠标右键
9. 直线
指定起点 拖出方向 输入长度 点击确定
相对坐标
用直线指定第一个点后，输入坐标值（X,Y）
* 注意：坐标是相对起点的坐标
直线 L
1，角度的判断
零度的位置是在起点右侧的水平线上
角度都是逆时针旋转出来的，顺时针为负值
2，角度的输入方法：
指定起点后 拖出方向 输入长度 shift+<
角度值
*再结束命令后再次点击确定键的话是重复上次命令
10构造线 XL
1，注意
命令栏中出现“或”或之前为当前命令，可以直接操作，或之后的命令为扩展的命令，右击来选择
2，右击选择
——水平和垂直
——角度
-直接输入角度值（和直线的角度相同）
*~右击选择“参照”
重新制定直线来代替水平线进行旋转
一二等分 绘制角平分线
*---偏移 绘制平行线
---直接输入偏移的距离（在直线的垂直方向上）
---右击选择“通过”
直接将直线绘制到需要的点上

修剪 tr
1,选择工具后要直接点击确定键，然后直接点击或者框选要修剪的对象
2，当对象只剩下最后一条线段时，是无法修剪的
圆 C
1.圆心半径或者直径
2.右击选择扩展命令
——三点 任意三个点上绘制
—— 两点 两点之间的距离为直径值
*——相切 相切 半径
切点的位置在大概位置上点击
3. 绘图菜单栏 / 圆 / 相切 相切 相切
*圆弧 A
1.工具栏中一般使用三点绘制
2.绘制菜单栏 / 圆弧……
*圆弧是逆时针旋转出来
*起点 端点 半径
指定起点和端点的位置，拖动端点上
直线到圆弧出现，再输入半径值
当圆弧大于半圆时，半径值要输入负值
多段线 PL
1. 绘制出来是一个整体
2.右击选择
——圆弧
选择圆弧后，直接右击选择方向命令，再进行操作
上方 90
左边 180
下方 270
右边360
——宽度
起点和端点的宽度
指定起点和端点的宽度，再去输入长度值
* 注意圆弧中有宽度的话，先指定宽度再绘制圆弧
3. 将线段合并为一个整体
修改菜单栏 / 对象 /多段线 /……
正多边形 pol
1.指定边的数目
2.中心点
——内接于圆 中心点到角点的距离为半径值
——外切于圆 中心点到边的中点为半径值
右击选择“边”
通过边的长度{边上两个点}来确定
矩形 rec
1.指定第一个点后拖出大小，输入X,Y的长度
*注意：XY轴的正负方向
2. 圆角
右击设置圆角大小，再来输入 XY轴的大小
*注意：圆角的设置后会成为默认值，再次绘制的话要将圆角改为零
样条曲线
1. 绘制波浪线
2.确定时，点击三次确定键
椎圆 el
1.指定一条整轴的长度，再去绘制另外一条半轴
2.中心点 +两条半轴
椎圆弧
1.绘制出椎圆弧中完整的部分，然后直接截取其中一段
2. 方向是逆时针旋转出来的
图案填充和渐变色 bh
图案填充
1.选择图案
2.边界
添加拾取点（内部点 封闭对象）
3.点击预览观察效果
Esc返回对话框，进行调节比例，和角度
调入外部模块
直接选中模块 Ctrl+c(复制）然后在图纸中粘贴，
点 po
1.工具栏中点 ，只去点击小点
2.点样式是在格式菜单栏中
3.捕捉点
对象捕捉中设置“节点”
4.分段
绘图菜单栏 / 点……
定数等分和定距等分
*注意：都可以用块来代替点进行分段
5. 注意
块是无法修改的，用分解工具分解后即可
如果工具无法使用，提示点击F1查看，可以 直接输入redefine,点击确定后输入工具的英文名称
多线 ML
1.设置多线样式 / 格式菜单栏
封口
图元
调节线条的数量和位置
位置通过调节便移来完成
2.绘制多线
方法和直线相同
线条的宽度 图元中的单位 乘以比例大小对正
标注用外部标注使用上对正
标注用内部标注用下对正

面域 reg
1. 将封闭对象转化为一个面
2. 观察方法
视图菜单栏 / 视觉样式 / 概念
3. 运算
修改菜单栏 / 实体编辑 /……
交集和并集 同时选择
差集 例如：大圆减去小圆
先选择大圆点击确定再去选择小圆点击确定
文字
1.拖出文本框进行输入
双击文字修改，
2.大小 格式菜单栏 / 文字样式
3.符号输入
选择“@”进行选择符号
直径 %%c 度数 %%d 正负 %%p
4. 堆叠
将文字全部输入好，在要堆叠的地方，加上shift+6(‘)选中堆叠的文字，点击堆叠即可
复制 mi
绘制对称的对象，：
在有文字时注意：
直接输入mirrtext修改新值
为“1”文字镜像
为“0”文字直接复制过去
