液压传动综合练习题.doc

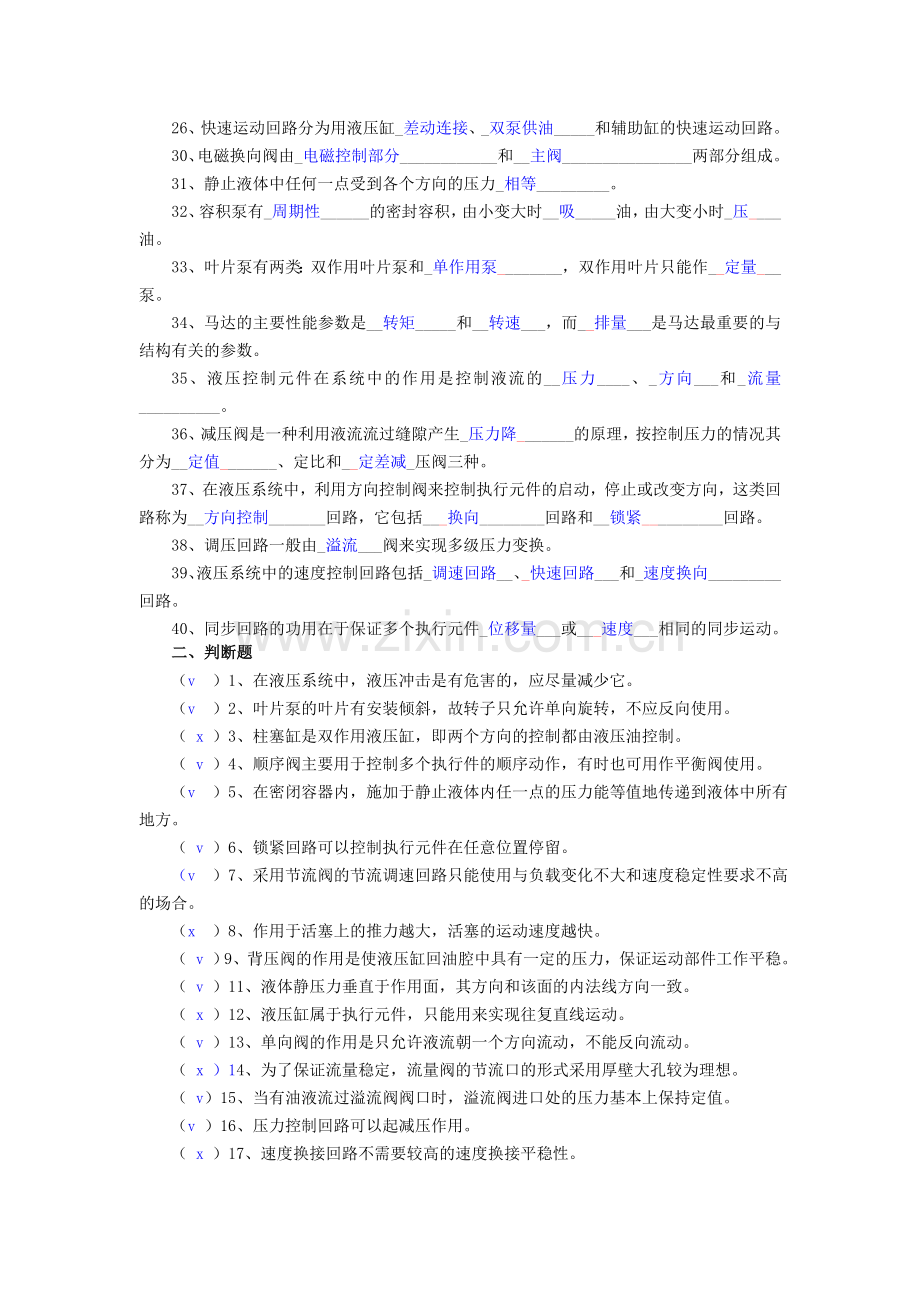

综合练习题一、填空题1、液压系统是由_动力元件_、_执行元件_、控制元件、辅助元件和工作介质五个部分组成。2、液压系统中的液压损失分为两类，即沿程压力损失和_局部压力损失_，而沿程压力损失是由于液体流动时的_内摩擦力_引起的。3、液压泵按其排量是否可调节分为_定量泵_与_变量泵_两类。4、轴向柱塞泵分为_斜盘式_和斜轴式两种，要改变轴向柱塞泵的输出流量，只要改变斜盘的_倾角_。5、液压缸按其结构特点可分为_活塞缸_、_拄塞缸_、摆动缸三大类。6、方向控制阀主要有_单向阀_和换向阀两种，它是利用阀芯和阀体_相对位置_的改变，实现油路的接通和断开。7、流量控制阀均以_节流量_单元_为基础，利用改变阀口_流量面积_或通道长度来改变液阻，以达到调节流量的目的。8、调速阀是采用_定差液压阀_和_节流阀_串联组合而成的。9、常用的液压基本回路有_方向控制回路_、_压力控制回路、速度控制回路等。10、压力限定回路用限压式变量泵来保持回路压力_恒变_，最大工作压力由_泵_来调节。11、调速回路的形式有_节流调速_、_变量调速_和容积节流调速。15、速度控制回路的功用在于调节或变换执行元件的_工作速度_。16、液体黏性的大小用_黏度_来衡量，影响它的因素有_温度_和压力。17、在液压系统中，液压泵将电动机输入的_机械能_转变为_液压能_。18、外啮合齿轮泵的_漏油_、困油和径向液压力不平衡是影响齿轮泵性能指标和寿命的三大问题。19、一般情况下，低压系统或辅助系统装置选用低压_齿轮泵_，中压系统多采用_叶片泵_，高压系统多选用_柱塞_泵。（选填叶片泵、柱塞泵、齿轮泵）20、液压缸通常有_缸体组件_、_活塞组件_、密封装置、排气装置和缓冲装置组成。21、压力控制阀的共同特点是利用作用在阀芯上的_液压力_和_弹簧力_相平衡的原理进行工作。其中溢流阀根据结构和工作原理分为_直动式_和_先导式_溢流阀两种。22、液压系统中的辅助元件有_油箱_、_滤油器_、蓄能器、管件等。23、各液压阀间的连接方式有：_简式_、板式连接、集成式等。24、压力控制回路可以实现调压、_稳压_、_减压_、增压、卸荷等功能。25、定量泵可借助_M_、_H_、K型换向阀中位机能来实现泵卸荷。26、快速运动回路分为用液压缸_差动连接、_双泵供油_和辅助缸的快速运动回路。30、电磁换向阀由_电磁控制部分_和_主阀_两部分组成。31、静止液体中任何一点受到各个方向的压力_相等_。32、容积泵有_周期性_的密封容积，由小变大时_吸_油，由大变小时_压_油。33、叶片泵有两类：双作用叶片泵和_单作用泵_，双作用叶片只能作_定量_泵。34、马达的主要性能参数是_转矩_和_转速_，而_排量_是马达最重要的与结构有关的参数。35、液压控制元件在系统中的作用是控制液流的_压力_、_方向_和_流量_。36、减压阀是一种利用液流流过缝隙产生_压力降_的原理，按控制压力的情况其分为_定值_、定比和_定差减_压阀三种。37、在液压系统中，利用方向控制阀来控制执行元件的启动，停止或改变方向，这类回路称为_方向控制_回路，它包括_换向_回路和_锁紧_回路。38、调压回路一般由_溢流_阀来实现多级压力变换。39、液压系统中的速度控制回路包括_调速回路_、_快速回路_和_速度换向_回路。40、同步回路的功用在于保证多个执行元件_位移量_或_速度_相同的同步运动。二、判断题（v ）1、在液压系统中，液压冲击是有危害的，应尽量减少它。 （v ）2、叶片泵的叶片有安装倾斜，故转子只允许单向旋转，不应反向使用。（ x ）3、柱塞缸是双作用液压缸，即两个方向的控制都由液压油控制。（ v ）4、顺序阀主要用于控制多个执行件的顺序动作，有时也可用作平衡阀使用。（v ）5、在密闭容器内，施加于静止液体内任一点的压力能等值地传递到液体中所有地方。（ v ）6、锁紧回路可以控制执行元件在任意位置停留。（v ）7、采用节流阀的节流调速回路只能使用与负载变化不大和速度稳定性要求不高的场合。（x ）8、作用于活塞上的推力越大，活塞的运动速度越快。（ v ）9、背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。（ v ）11、液体静压力垂直于作用面，其方向和该面的内法线方向一致。（ x ）12、液压缸属于执行元件，只能用来实现往复直线运动。（ v ）13、单向阀的作用是只允许液流朝一个方向流动，不能反向流动。（ x ）14、为了保证流量稳定，流量阀的节流口的形式采用厚壁大孔较为理想。（ v）15、当有油液流过溢流阀阀口时，溢流阀进口处的压力基本上保持定值。（v ）16、压力控制回路可以起减压作用。（ x ）17、速度换接回路不需要较高的速度换接平稳性。（ x ）18、顺序阀可用作溢流阀用。 （ v ）19、冷却器是为了分离压缩空气中的油水等杂质。（ x ）20、并联式气液阻尼缸结构紧凑、调整方便，但有窜气、窜油现象。（ v ）21、液压泵的工作压力是输出压力，取决于外界负载的大小和排油管的压力损失。（ x ）22、马达是执行元件，将机械能转变为压力能。（ v ）23、减压阀是利用出口压力来控制阀芯移动，保持出口压力恒定。（x ）24、调速阀是采用定差减压阀和节流阀并联组合而成的。（ v ）25、液压缸差动连接时，液压缸活塞的速度比非差动连接时的速度大。（ v ）26、单作用增压缸只能断续供油，不能连续供油。（x ）27、增压回路用提高系统中局部油路中的压力。它能使局部压力远远高于系统的压力。（v ）28、在节流调速回路中，大量油液由溢流阀溢流回油箱，是能量损失大，温升高，效率低的主要原因。三、分析题1、如下图所示回路，溢流阀的调整压力为5MPa，顺序阀的调整压力为3MPa，问下列情况时A、B点的压力各为多少？（1）液压缸运动时，负载压力pL=4MPa；（2）活塞运动终点时。答：(1)负载4MPa，则缸左腔压力为4MPa，顺序阀接通，进出口压力相同，所以：pA= 4MPa pB =4MPa (2)到达终点，停止运动，溢流阀卸荷，进口压力为溢流阀的调整压力，大于顺序阀的调整压力，顺序阀打开，所以：pA= 5MP pB=5MPa2、在下图所示回路中，两溢流阀的调整压力分别为py12MPa，py210MPa。试求：（1）活塞分别向右有载运动时，泵的工作压力各为多少？（2）活塞分别向左有载运动时，泵的工作压力各为多少？答：（1）活塞向右运动时，溢流阀1由于进口、出口压力相等，始终处在关闭状态，不起作用，故泵的工作压力由溢流阀2决定，即pppy210MPa。（2）活塞向左运动时，溢流阀2的先导阀并联着的溢流阀1出口压力降为零，于是泵的工作压力便由两个溢流阀中调整压力值小的来决定，即pppy12MPa。3、一夹紧回路如图所示，若溢流阀调定压力为5MPa，减压阀调定压力为2.5 MPa。试分析（1）活塞空载运动时A、B 两点压力各为多少？（2）工件夹紧活塞停止后，A、B 两点压力又各为多少？答：(1) 空载，没有压力载荷故 pA=pB=0 （2）加紧停止后，左腔压力增大，左边的溢流阀卸荷，故pA=5MPa pB=2.5MPa 4、如图所示，判断下列系统中的最大调定压力数值。（b） 最大调定压力数值：_ pymax=3MPa _ 最大调定压力数值：_ pymax=11MPa_5、下图所示的三个液压缸的活塞杆直径均为d，活塞直径均为D，已知输入流量为q，压力为p，分析各缸运动件的运动方向及写出推力F和速度v的表达式。答：(a) 左、 pD2/4 4q/D2(b) 右、 p(D2-d2)/4 4q/(D2-d2)(c) 左、 pd2/4 4q/d2四、计算题1、如下图所示，两串联双杆活塞杆液压缸的有效作用面积A1=50cm2，A2=20cm2 ，液压泵的流量qv3L/min，负载F1=5kN，F2=4kN，不计损失，求两缸工作压力p1、p2及两活塞运动速度v1、v2。 2、如下图所示，为两结构尺寸相同的液压缸，其有效作用面积A1=100cm2，A2=80 cm2，p1=1MPa液压泵的流量q1=12L/min，若不计摩擦损失和泄漏，试求： （1）两缸负载相同时，两缸的负载和速度各为多少？（2）缸1不受负载时，缸2能承受多少负载？（3）缸2不受负载时，缸1能承受多少负载？ 3、如下图所示，已知A1=20c，A2=10c，F=5kN，qp=16L/min，qT=0.5L/min，py=5Mpa，若不计管路损失，试求： （1）电磁铁断电时，p1=? P2=? V=?；（2）电磁阀通电时，p1=? P2=? V=? 溢流阀的溢流量q=?。4、差动连接液压缸如图所示。已知进油流量q=30L/min,进油压力p=4MPa,要求活塞往复运动速度相等，均为6m/min。试计算此液压缸筒内径D和活塞杆直径d,并求输出推力F。五、读图题1、图示为一顺序动作控制回路，可实现“快进一工进二工进快退停止”顺序动作。（2）并列出电磁铁动作表（通电“”，失电“”）（1）详细说明系统是如何实现上述循环动作的(1) 快进时情况：电磁铁1DT和3DT通电，相应电磁换向阀处左工位，压力油经阀1左入液压缸无杆腔，有杆腔排出油液经阀1左位和阀2左位回油箱。(2) 一工进情况；电磁铁3DT断电，阀2处图示位置，有杆腔排油经节流阀4回油箱，其他同快进。(3) 二工进情况：电磁铁4DT通电，排出油液经节流阀3回油箱，其他同快进。(4)快退情况；电磁铁2DT和3DT通电，阀1处右工位，阀2处左工位，可快速退回。2、液压机液压系统如下图所示，请读懂该图。（1）、填空：阀是_换向阀_，阀11_，阀12_，13是_，阀5_，2是_，8是_。（2）、填写下列电磁铁动作循环表：注：电磁铁吸合标“”，电磁铁断开“”。3、下图液压缸可实现：快进工进二工进快退停止的工作循环。试分析其工作原理。；4、如图为组合机床的液压系统原理图。该系统中具有进给和夹紧两个液压缸，要求完成它的动作循环已在图中表明（见动作循环图）。读懂该系统并完成:（1）电磁阀和压力继电器的动作顺序表。用“”表示电磁铁通电或压力继电器接通，符号“”表示断电或断开；（2）指出序号为7的元件在系统中所起的作用。 . . . .
