作图题
1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

2、一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

3、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。

4、如图所示，a为入射光线，b为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。

a
b

5、请画出看见发光点S的像的范围。

6、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？（计算）请在图中画出其光路图。

7、 如图所示，作出物体ABC在平面镜中成的像A´B´C´。
B
A
C

8、小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画平面镜

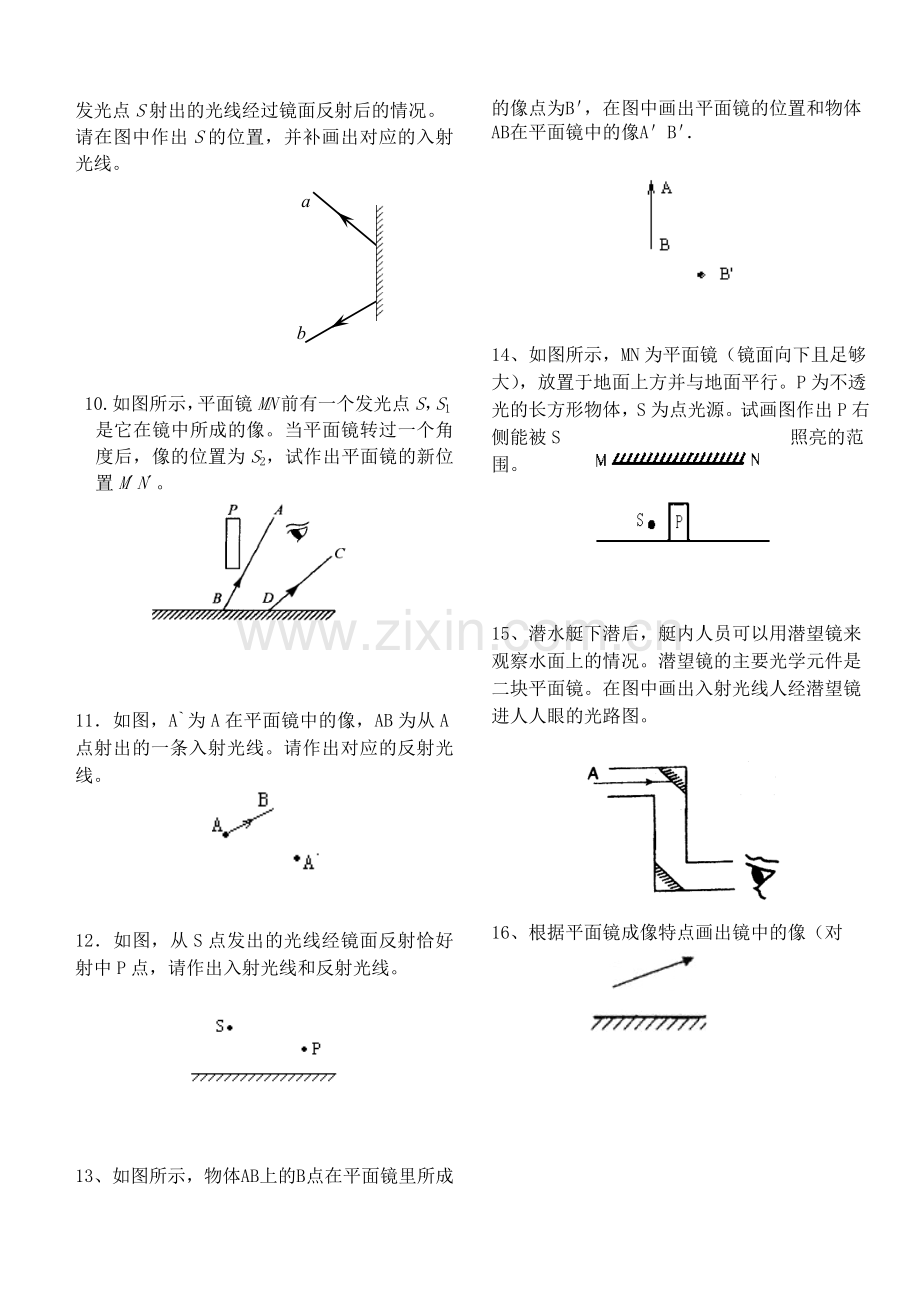

9. 如图所示，a、b两条光线是由平面镜前某一发光点S射出的光线经过镜面反射后的情况。
请在图中作出S的位置，并补画出对应的入射光线。
a
b

10.如图所示，平面镜MN前有一个发光点S，S1是它在镜中所成的像。当平面镜转过一个角度后，像的位置为S2，试作出平面镜的新位置M´N´。

11．如图，A`为A在平面镜中的像，AB为从A点射出的一条入射光线。请作出对应的反射光线。

12．如图，从S点发出的光线经镜面反射恰好射中P点，请作出入射光线和反射光线。

13、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．

14、如图所示，MN为平面镜（镜面向下且足够大），放置于地面上方并与地面平行。P为不透光的长方形物体，S为点光源。试画图作出P右侧能被S照亮的范围。

15、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在图中画出入射光线人经潜望镜进人人眼的光路图。

16、根据平面镜成像特点画出镜中的像（对

17、在图6中做出人看到球的光路图。

18、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并计算镜面与水平方向的夹角大小。
