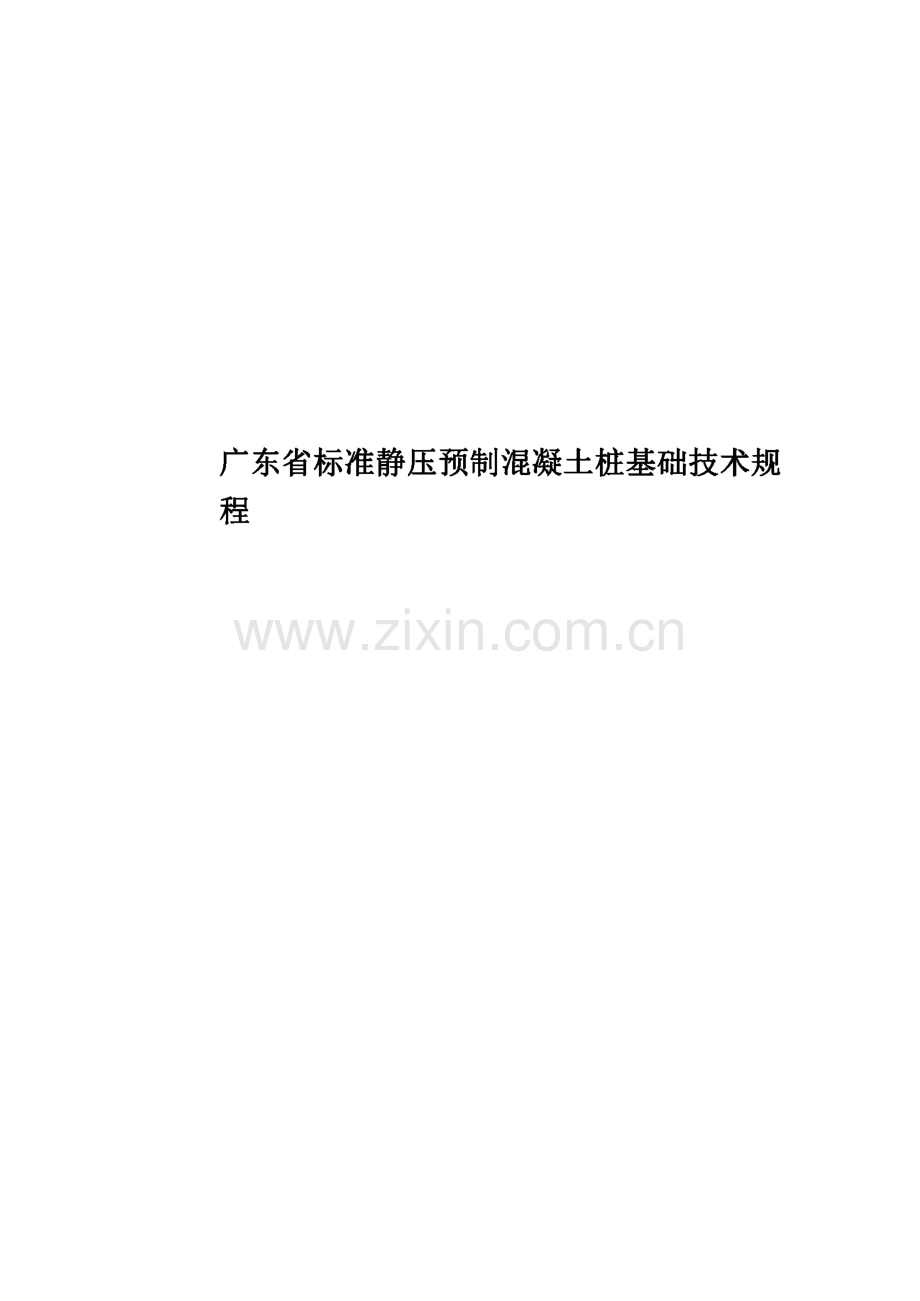

广东省标准静压预制混凝土桩基础技术规程.pdf

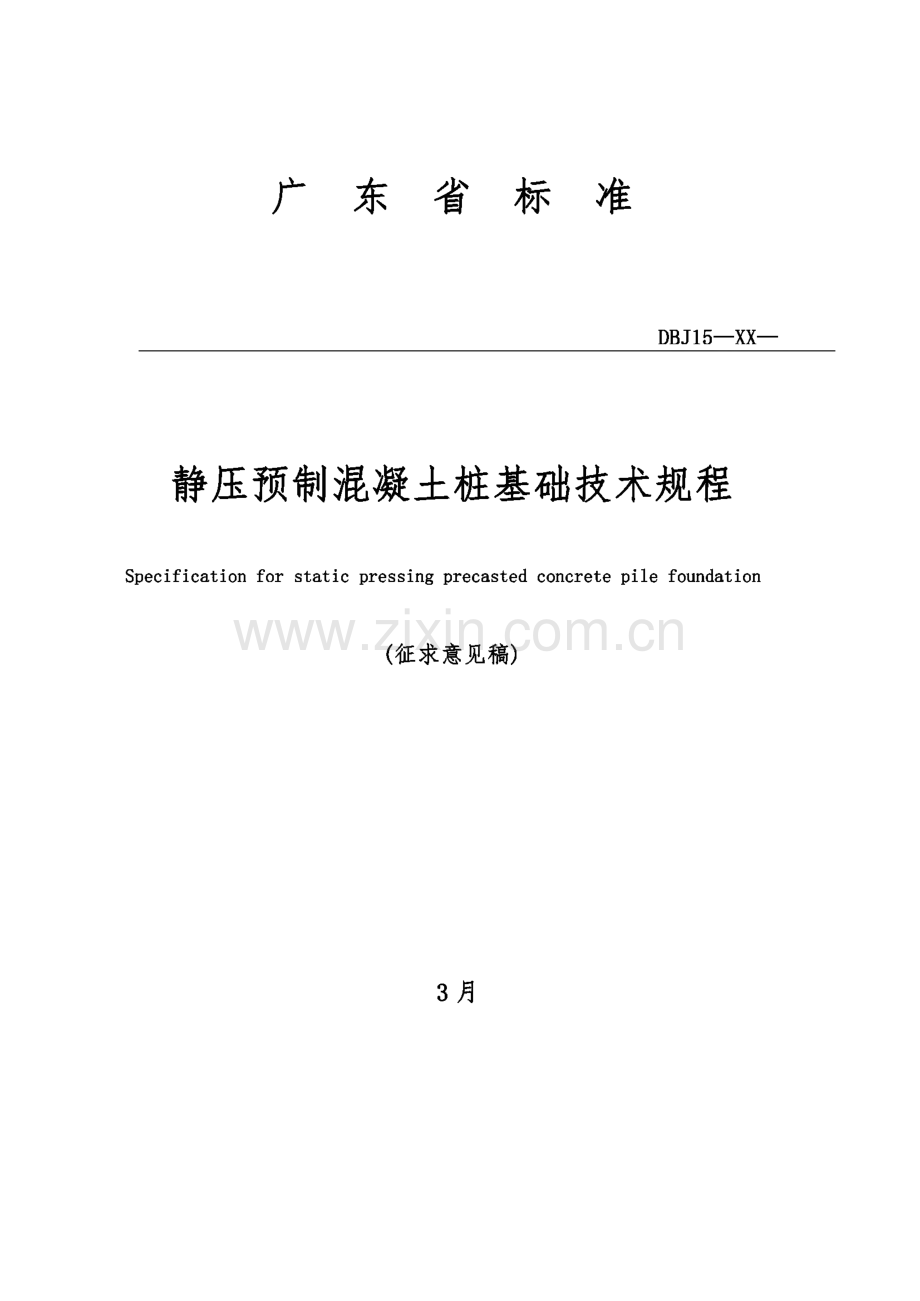

广东省标准静压预制混凝土桩基础技术规 程广东省标准D B J15X X 静压预制混凝土桩基础技术规程Spe cification for static pre ssing pre caste d concre te pile foundation（征求意见稿）3月文档仅供参考前 言本标准是根据原广东省建设委员会粤建函(1993)第265号文“关 于下达静力压桩基础技术规程编制任务的通知”精神立项的。之 前，广东应用的静压桩均是边长不大于400mm的预制钢筋混凝土方桩;1994年底，在各编制单位联合攻克了预应力管桩采用静压法施工的技 术难关后，静压管桩的应用在我省乃至全国得到飞速的发展，同时，抱压式液压压桩机的制造技术也得到长足的进步。本规程正式编制启 动的时间为1998年6月，完成征求意见稿，基本完成修订稿，但为了配合广东省标准锤击式预应力混凝土管桩基础技术规程(D B J/T15-22-)以及国家标准先张法预应力混凝土管桩(G B 13476-)的修订，并与之协调，放缓了编制速度，期间作了几次 重大修改。本规程由广东省土木建筑学会负责主编，并会同有关勘察、设计、施工、监理、质检、科研、学校、静压桩及压桩机制造厂等21 个单位共同编制而成。本规程共有6章7个附录，主要技术内容有：总则；术语和符号;静压桩基础的岩土工程勘察；静压桩基础设计；静压桩基础施工；工 程质量检测和工程验收等。本规程由广东省住房和城乡建设厅负责管理；由广东省土木建筑 学会负责具体解释。在执行过程中，请各单位结合工程实践，认真总 结经验，如发现有需要修改和补充之处，请及时将意见和建议寄交：广东省土木建筑学会(地址：广州市流花路中展里68号流花大楼904 室，邮编：510160,E-mail：)o主编单位：广东省土木建筑学会参编单位：广东省基础工程公司广东永基建筑基础有限公司文档仅供参考广东中山建筑设计院有限公司 河源市建设工程质量安全监督站 广东省建筑科学研究院 东莞市桦业土木基础工程有限公司 中核华泰建设有限公司 广州穗芳建设咨询监理有限公司 广东省建筑设计研究院 广州大学土木工程学院 湖南山河智能机械股份有限公司 广州市建筑机械施工有限公司 广州市亿和建筑基础工程有限公司 湖北华建基础工程有限公司 佛山市顺固业岩土工程有限公司 广东建华管桩有限公司 中山市基础工程公司 中山市华强水泥制品厂 汕头市建安（集团）公司 广东省地质工程公司 武汉市建筑工程机械厂主要起草人：王 离 邵孟新 黎志中 黄照明 彭跃莺 徐天平 徐醒华黄有钊宋荣（以下按姓氏笔画顺序排列）方守宏 邓汉荣 刘沛光 朱建新 何建 华何清华陆卫平 陈德祥限:天文I吴文浩林本 海赵晖郭卓权翁镇辉韩金田彭志明廖振 中文档仅供参考主要审定人：待定文档仅供参考目 次1、总则.(1)2、术语和符号.(3)2.1 术语.(3)2.2 符号.(5)3、静压桩基础的岩土工程勘察.(8)4、静压桩基础设计.(11)4.1 一般规定.(11)4.2 桩的种类、连接及选用.(15)4.3 桩基计算.(20)5、静压桩基础施工.(32)5.1 一般规定.(32)5.2 压桩机具.(34)5.3 桩的吊运与堆放.(36)5.4 压桩.(37)6、工程质量检测和工程验收.(46)6.1 桩身及桩尖的检查和检测.(46)6.2 压桩过程中的工程质量检查和检测.(48)6.3 成桩质量检测.(50)6.4工程验收.(53)附录1静压桩的结构构造和桩身质量要求.(54)附录2常见静压管桩的柱尖构造图.(64)附录3抱压式液压压桩机结构示意图.(68)附录4压桩机基本参数表.(69)附录5静压桩竖向抗压极限承载力与终压力的经验关系公式.(70)附录6选择静力压桩机参考表.(72)附录7静力压桩施工记录表.(73)本规程用词说明.(74)条文说明.(75)文档仅供参考Conte nts1、G e ne ral provisions.(1)2、Te rms and symb ols.(3)2.1 Te rms.(3)2.2 Symb ols.(5)3、Inve stigation of ge ote chnical e ngine e ring.(8)4、D e sign of static pre ssing pre caste d concre te pile foundation(11)4.1 G e ne ral rule s.(11)4.2 Type,conne ction and se le ction of pile.(15)4.3 P ile foundation calculation.(20)5、Construction of static pre ssing pre caste d concre te pile foundation.(32)5.1 G e ne ral rule s.(32)5.2 P iling e quipme nt.(34)5.3 Lifting and stacking of pile.(36)5.4 P iling.(37)6 E ngine e ring quality inspe ction and acce ptance s of works.(46)6.1 Inspe ction and te sting for the pile shaft and pile toe (46)6.2 Quality inspe ction and te sting in the course of pre ssing pile.(48)6.3 P ile quality inspe ction.(50)6.4 Acce ptance s of works.(53)Appe ndix 1 Structure of static pile and quality re quire me nts of pileshaft.(54)Appe ndix 2 Constructional drawing of normal static pre ssing pre caste d concre te pipe-piletoe.(64)文档仅供参考Appe ndix 3 Sche matic of H old type hydraulic pre ssing pile machine.(68)Appe ndix 4 B asic parame te rs tab le for pre ssing pile machine*(69)Appe ndix 5 Static pile ultimate ve rtical b e aring capacity of compre ssion pre ssure and Final pre ssure on the e mpirical re lationshipformula.(70)Appe ndix 6 Re fe re nce tab le of static pre ssing pile machine se le ction.(72)Appe ndix 7 Construction re cord she e t of static pre ssing pile.(73)E xplanation of Wording in this spe cification.(74)D e scription of provisions.(75)文档仅供参考1、总则1.0.1为了贯彻执行国家的技术经济政策,使广东省静压预制混凝土 桩（以下简称静压桩）基础设计与施工做到安全适用、技术先进、经 济合理、保证质量、保护环境，制定本规程。1.0.2本规程是根据国家及广东省现行有关标准、规范，考虑静压桩 基础设计和施工的特殊性，在总结广东地区已有经验的基础上制订的。本规程适用于用静力压桩机施工的工业与民用建筑低承台静压桩基础 的岩土工程勘察、设计、施工及质量检查和工程验收。静压桩可采用 预制钢筋混凝土方桩（以下简称静压方桩）和先张法预应力混凝土管（以下简称静压管桩）。港口、市政、桥梁、铁路、公路、水利等工 程的静压桩基础，尚应符合相关行业标准的规定。本规程未作规定的 其它内容，尚应按现行有关标准、规范执行。1.0.3本规程有关施工条文是根据抱压式液压压桩机的性能和施工 工艺编制的，在使用其它型式的压桩机或压桩施工法时，其设计方法 可参照本规程，施工工艺则应注意各自的特殊性。1.0.4静压桩基础适用于抗震设防烈度8度（含8度）以下的地区，但 所选桩型的各项力学指标应满足设计要求和有关规范的规定。1.0.5静压桩基础宜用于覆盖层易压穿、桩端持力层为硬塑坚硬黏 性土层；中密密实碎石土、砂土、粉土层；全风化岩层；强风化岩 层的地质条件。下列地质条件不宜采用或应采取有效措施后方可采用：1、现场地表土层松软且地面承载力特征值WIO O kP a又未经 处理的场地；2、覆盖层中含有较多孤石、风化球或其它障碍物；3、桩端持力层为中密密实砂土层且其覆盖层几乎全是稍文档仅供参考密中密砂土层；4、覆盖层中含有静压桩难以压穿的坚硬薄夹层；5、基岩面起伏较大且其上没有合适持力层的岩溶地层；6、非岩溶地区覆盖层土体松软而静压桩难以压入的岩面埋 藏较浅且岩面倾斜较大；7、桩端持力层为易软化且埋藏较浅的风化岩层；8、地下水或地基土对静压桩的桩身混凝土、钢筋及钢零部 件有强腐蚀作用的场地。1.0.6静压桩基础是一种设计和施工必须密切配合才能顺利完成的 桩基础工程，特别是在施工阶段，设计人员和施工技术人员应紧密合 作，当桩的入土深度短于设计桩长较多时，应共同研究，及时对桩的 承载力和桩数作出必要的调整。文档仅供参考2、术语和符号2.1术语2.1.1 静力压桩法 Me thod of static pre ssing of pile利用压桩机把预制桩压入地基土中的一种施工方法，简称静压法。2.1.2 静压桩 Static pre ssing pre caste d concre te pile 用静压法施压的预制钢筋混凝土桩的一种简称。2.1.3 静压方桩 Static pre ssing pre caste d concre te square-pile用静压法施压的预制钢筋混凝土方桩的一种简称。2.1.4 静压管桩 Static pre ssing pre caste d concre te tub e-pile 用静压法施压的先张法预应力混凝土管桩的一种简称。2.1.5 静压桩基础 Foundation of static pre ssing pile由静压桩和连接于桩顶的承台共同组成的建（构）筑物基础。2.1.6 长径比 Sle nde rne ss ratio静压管桩的桩长与直径之比或静压方桩的桩长与边长之比。2.1.7 液压式压桩机 H ydraulic pre ssing pile machine经过液压传力机构施加压力于桩身上的一种静压桩施工机械，由 桩架、行走机构、液压机构、导向夹持机构和配重等部件组成。2.1.8 顶压式液压压桩机 Jack type hydraulic pre ssing pile machine压桩力作用在桩顶端面的液压式压桩机。2.1.9 抱压式液压压桩机 H old type hydraulic pre ssing pile machine经过夹持机构抱住桩身向下施压的液压式压桩机。2.1.10 夹持机构 Clamping de vice利用多个液压夹块从侧面将桩身抱住并可沿导向架上下移动的压 桩机液压部件。文档仅供参考2.1.11 压边桩机构 D e vice of pre ssing b orde r pile装置在压桩机侧边的用于施压边桩的一套特殊的能较方便安装拆卸的 抱桩和压桩机构。2.1.12 配重 Additional we ight附加在桩架上可拆卸的定型重物块。2.1.13 最小边桩距 Minimum distance for b orde r pile压桩机邻近已有建（构）筑物时所能施压的桩中心到该建（构）筑物边缘的最小距离。2.1.14 接地压强 P re ssure inte nsity of ground contact压桩机行走或施工时接地部位的平均单位面积压力值。2.1.15 复压 Me thod of re pe ate d pre ssing静压桩施工终压后，经间隔一段时间再次施压的作业法。2.1.16 桩身抱压允许压桩力 Allowab le pre ssure of clamping pile shaft用抱压式压桩机抱住桩身施压时桩身允许的最大压桩力。2.1.17 终压标准 Control standard of final pre ssing为满足静压桩设计要求而确定的终止压桩施工的控制措施和条 件。2.1.18 终压力值 Final pre ssure value达到终压标准而终止压桩的最后压桩力。2.1.19 终压次数 Time s of continuously re pe ate d pre ssing b y final pre ssure静压桩终压时用终压力值对静压桩连续间断施压的次数。2.1.20 稳压时间 Time s of ste ady pre ssure终压时每次用终压力值持续稳压的时间。2.1.21 单桩竖向抗压极限承载力Ultimate ve rtical b e aring capacity of a single pile单桩在竖向荷载作用下到达破坏状态前或出现不适于继续承载的文档仅供参考变形时所对应的最大荷载。2.1.22 极限承载力与终压力相关系数Ratio of ultimate ve rtical b e aring capacity and final pre ssure value静压桩的单桩竖向抗压极限承载力与施工终压力值之比。2.1.23 引孔压桩法 Me thod of pre ssing pile with pre-auge ring 预先用钻机在桩位处钻孔，然后将预制桩放入孔内，再用压桩机 施压的作业法。2.1.24 喂桩 P ile loading将静压桩吊入压桩机夹持机构的一道施工工序的俗称。2.1.25单桩竖向承载力特征值 Characte ristic value of the ve rtical b e aring capacity of a single pile单桩竖向极限承载力标准值除以安全系数后的承载力值。2.1.26 浮机 Machine floating在压桩过程中，因压桩机配重不足而压桩力又太大，出现压桩机 部分底盘脱离地面成悬空的状态，俗称“浮机2.2符号2.2.1抗力和材料性能Ec静压桩桩身混凝土的弹性模量；fc 混凝土轴心抗压强度设计值；fn 填芯混凝土与管桩内壁的粘结强度设计值；缁管桩侬力钢筋的抗拉值；fy 一钢筋的抗拉强度设计值；qsia单桩第i层土（岩）的侧阻力特征值；Qpa 单桩的端阻力特征值；5静力触探锥头阻力；Ra 单桩竖向抗压承载力特征值；文档仅供参考&单桩水平承载力特征值；又一单桩竖向抗拔承载力特征值（kN）；兄 桩身的抗弯承载力设计值；Rp 静压桩桩身竖向承载力设计值；心一预应力管桩混凝土有效预压应力值;Pj皿 桩身抱压允许压桩力。2.2.2作用和效应A相应于荷载效应标准组合时，作用于桩基承台顶面的竖向力；G 桩基承台和承台上方士自重标准值；a静压桩自重；氏相应于荷载效应标准组合时，作用于承台底面的水 平力；诙相应于荷载效应标准组合时，作用于任一根桩桩顶 的水平力；相对于荷载效应标准组合时，作用于承台底面经过 群桩形心x轴的弯矩；线相对于荷载效应标准组合时，作用于承台底面经过 群桩形心y轴的弯矩；M相应于荷载效应基本组合时的单桩弯矩设计值；N校正后的标准贯入击数；N 实测的标准贯入击数；凡ax 桩身抱压允许压桩力；儿一静压桩施工终压力值；Qk 相应于荷载效应标准组合时的轴心竖向力作用下任 一根班的竖向力；Qk相应于荷载效应标准组合时的偏心竖向力作用下第，根桩的竖向力；文档仅供参考ft相应于荷载效应基本组合时的单桩竖向拔力设计值;Qk相应于荷载效应标准组合时，作用于单柩顶部的竖 向拔力。K ax 液压式压桩机最大压桩力。2.2.3几何参数A 静压桩截面面积；4 管桩单根预应力钢筋的公称截面面积；AP静压桩桩端水平投影面积；b静压方桩边长；d静压管桩外直径；d静压管桩内直径；h 静压桩的入土深度；仄静压桩桩端进入持力层深度；L单节桩长；I静压桩截面惯性矩；U 桩顶填芯混凝土深度；4 静压桩穿越第i层土（岩）的厚度；国静压桩桩身外周长。2.2.4计算系数a 标准贯入试验的触探杆长度校正系数；土的恢复系 数；静压桩的水平变形系数；B极限承载力与终压力的相关系数；小一抗拔摩阻力折减系数；务一静压桩桩端阻力修正系数；匕成桩工艺系数。文档仅供参考3静压桩基础的岩土工程勘察3.0.1静压桩基础的岩土工程勘察点，其平面布设、深度以及勘探深 度范围内每一主要土层的取样和测试要求，除应符合现行国家标准岩 土工程勘察规范G B 50021和高层建筑岩土工程勘察规程JG J72 的有关规定外，尚应符合下列规定：1、勘探布点间距宜取1224m,且每个单位工程的勘探孔不宜少 于5个，其中控制性勘探孔的数量不应少于勘探孔总数的1/2且不得 少于2个。当地质条件复杂时，应适当加密勘探孔；2、一般性勘探孔深度应深入预估桩端持力层以下35m；控制性 勘探孔深度应满足下卧层验算和地基变形计算深度；3、应对静压桩施工场地表土层进行详细勘察。勘察时应采用轻便 动力触探、取土样、标准贯入试验等手段，准确查明表层3nl 土层的承 载能力。3.0.2设计拟选用静压桩作基础时,岩土工程勘察应根据岩土层特点 适当增加标准贯入或重型（2）动力触探、双桥探头静力触探等原位试 验。3.0.3当采用标准贯入试验时，除应符合现行国家标准岩土工程勘 察规范G B 50021的有关规定外，尚应符合下列规定：1、控制性勘探孔深度范围内的每一土层和全风化、强风化岩层，均应进行标准贯入试验。其中在淤泥、淤泥质土层中应每层测试一次;在硬塑坚硬黏土层、残积土层及全风化岩层中，应每2m测试一次;遇中密密实砂层时，应每1m测试一次；拟作桩端持力层的土（岩）层应每1m测试一次；2、一般性勘探孔宜在拟作桩端持力层中每1m测试一次；3、在拟作桩端持力层的土（岩）层中作标准贯入试验时，当锤击 数已达100击而贯入深度不足30cm时，可终止试验，并应记录100文档仅供参考击时的实际贯入深度，但钻孔深度仍应符合本规程3.0.1条的有关规 定。3.0.4当采用双桥探头静力触探试验时，除应符合国家标准岩土工 程勘察规范G B 50021的有关规定外，尚应贯入至锥尖阻力qc，20MP a 的岩土层5m左右或静探力2300kN才能终孔。3.0.5本规程中凡选用静压桩桩侧摩阻力特征值和端阻力特征值时 所涉及的按标准贯入试验击数来分类的岩土状态，均应按触探杆长度 校正后的标准贯入击数来界定。校正后的标准贯入击数N应按下列公 式计算：N=aN(3.0.5)式中N-校正后的标准贯入击数；N一实测的标准贯入击数；a 一一触探杆长度校正系数，可按表3.0.5采用。表3.0.5 触探杆长度校正系数杆长(m)W36912151821校正系数a1.000.920.860.810.770.730.70杆长(m)24273033363942校正系数a0.670.640.610.580.550.520.493.0.6花岗岩的强风化、全风化岩及残积土类，可采用实测标准贯入 击数N来划分，N250为强风化岩；50n230为全风化岩;N V30为残积土。其它岩石的强风化、全风化岩类的划分可参 照执行。估算压桩深度时则应采用校正后的标准贯入击数N,静压管桩柩端可压至44050的全风化(强风化)岩层。3.0.7岩土工程勘察中应对工程场地中的水和土对预制桩的腐蚀性 文档仅供参考进行评价；当有足够经验或充分资料认定工程场地的水或土对建筑材 料不具腐蚀性时，可不取样做腐蚀性指标的测试;否则，应取水试样或 士试样进行试验。水试样和土试样的取样方法、水和土腐蚀性指标的 测试以及腐蚀性评价应按国家标准岩土工程勘察规范G B 50021的 有关规定执行。3.0.8静压桩基础的岩土工程勘察报告应符合国家标准岩土工程勘 察规范G B 50021的有关规定，并宜详列下列内容：1、工程概况、场地位置、地形及地貌的描述；2、对建筑场地的不良地质现象，如孤石、坚硬夹层、岩溶、土洞、构造断裂的分布及成因、岩面坡度对桩端稳定性的影响等，有明确的 判断结论；3、地下水类型、稳定水位及其变化幅度；4、场地地下水和地基土对混凝土预制桩腐蚀性评价的结论；5、抗震设防区按地震烈度提供的可液化地层分布和判定资料；6、标准贯入试验及其它原位测试试验成果；7、根据表土 3m深范围内土层承载力对静压桩施工是否出现陷机的 可能性所作出的评估；8、提出选择桩端持力层、沉桩可行性的建议；9、提出符合静压桩基础的侧摩阻力特征值和端阻力特征值；预估 单桩竖向承载力特征值及其变形特征；10、评价压桩对周边环境的影响；11、勘探点平面布置图、工程地质柱状图、工程地质剖面图、强风 化岩面等高线图等必要图表及岩芯彩色照片等。文档仅供参考4、静压桩基础设计4.1 一般规定4.1.1根据建筑规模、功能特征、对差异变形的适应性、场地地基和 建筑物体型的复杂性以及由于桩基问题可能造成建筑物破坏或影响正 常使用的程度，将静压桩基础设计分为表4.1.1所列的三个设计等级。静压桩基础设计时，应根据表4.1.1确定设计等级。表4.1.1 静压桩基础设计等级设计等级建筑类型甲级（1）重要的建筑；（2）30层以上或高度超过100m的高层建筑；（3）体形复杂且层数相差超过10层的高低层（含纯地下室）连体建筑；（4）20层以上框架一核心筒结构及其它对差异沉降有特殊要求的建筑；（5）场地和地基条件复杂的七层以上的一般建筑物及坡地、岸边建筑；（6）对相邻既有工程影响较大的建筑；（7）大跨度（260m）结构建筑。乙级除甲级、丙级以外的建筑。丙级场地和地基条件简单、荷载分布均匀的7层及7层以下的一般建筑。4.1.2静压桩基础设计应具备下列基本资料：1、符合本规程第3章规定的岩土工程勘察报告；2、建筑场地与环境条件，包括高压架空线及地下管线、地下构筑 物的分布，可能受压机影响的临近建（构）筑物的安全等级、地基及 基础情况，压桩机进退场及现场运行条件等；3、建筑物上部结构类型及形式，荷载大小、分布及性质，生产工 艺和设备对基础沉降及水平位移的要求；4、建筑场地的总平面图、建筑物地下室或首层结构平面图；5、抗震设防的有关资料；文档仅供参考6、可选用的静压桩规格和型号、单节桩长、接头形式及供应条件;7、压桩设备性能及其对地质条件的适应性以及压边桩的能力。4.1.3静压桩基础应根据具体条件分别进行下列计算和验算：1、应根据静压桩基础的使用功能和受力特性分别进行桩基的竖向 承载力计算和水平承载力计算；2、应对桩身和承台结构承载力进行计算；还应按吊装、运输和喂 桩作业时的受力情况进行桩身承载力验算；3、当桩端平面以下存在软弱下卧层时，应进行下卧层承载力验算;4、对位于坡地、岸边的静压桩基础，应进行整体稳定性验算；5、对于抗拔的静压桩基础，应进行单桩和群桩的抗拔承载力计算;6、对于抗震设防区的静压柩基础，应进行抗震承载力验算；7、设计等级为甲级的非嵌岩柩和非深厚坚硬持力层的静压班基础 或设计等级为乙级的体形复杂、荷载分布明显不均匀或桩端平面以下 存在软弱土层的静压桩基础应进行沉降计算；8、对受水平荷载较大，或对水平位移有严格限制的静压桩基础，应进行水平位移验算；9、当使用条件要求限制混凝土裂缝时，尚应对静压桩基础进行抗 裂或裂缝宽度验算。4.1.4静压桩基础设计时,所采用的作用效应组合及相应的抗力与变 形限值应符合下列规定：1、按单桩承载力确定桩数和布桩时，应采用传至承台底面的荷载 效应的标准组合；相应的抗力应采用单桩承载力特征值；2、计算荷载作用下的桃基沉降和水平位移时，应采用荷载效应的 准永久组合，不应计入风荷载和地震作用，相应的限值应为桩基变形 允许值。计算水平地震作用、风载作用下的桩基水平位移时，应采用 水平地震作用、风载效应的标准组合；3、验算坡地、岸边静压柩基础的整体稳定性时，应采用荷载效应 的标准组合；文档仅供参考4、在计算静压桩基础承台内力、确定承台尺寸、配筋和验算静压 桩桩身强度时，应采用传至承台表面的荷载效应的基本组合，采用相 应的分项系数。相应的抗力应采用承载力设计值。当进行承台和桩身 裂缝验算时，应分别采用荷载效应的标准组合和荷载效应的准永久组 合。4.1.5在进行静压桩基础结构构件的截面承载力计算或验算时,可按 下列规定确定相应的荷载效应基本组合设计值取其不利者：1、永久荷载与竖向可变荷载组合：计算时已考虑组合值系数(即活荷载折减)，取S=1.35 Sk(4.1.5-1)计算时组合值系数取1(即不考虑活荷载折减)，取S=1.30 Sk(4.1.5-2)2、永久荷载与可变荷载(包括竖向荷载、风、地震作用等)组合,取S=1.25 Sk(4.1.5-3)并应满足 SWR(4.1.5-4)式中R静压桩基础结构构件抗力的设计值(kN),按有关建筑结构设计规范的规定确定；Sk荷载效应的标准组合值(kN)。4.1.6静压桩的平面布置可按下列原则进行：1、相邻桩的中心距应满足表4.1.6中的要求；表4.1.6相邻独中心距的要求SIt%相邻桩中心距要求独立承台内桩数超过30根；大面积群桩不宜小于4.0d(b)文档仅供参考班基情况相邻桩中心距要求独立承台内桩数超过9根，但不超过30根；条形承台内柩排数超过2排不宜小于3.5(3)其它情况不得小于3.0d(5)注：(1)相邻桩中心距指两根相邻桩截面中心 点之间的距离；(2)为管桩的外径，8为方桩的边长；(3)当独立承台内桩数超过9根，或条形 承台内桩排数超过2排，且桩周土为 饱和黏桂士前，相应届的中心距宜比 表中值增大0.5 d(垃;(4)当采用减少挤土效应的措施时，相邻 桩的中心距可比表中值适当减少，但 不得小于3.Od(Z?)o2、采用多桩或群桩时，宜使桩群承载力合力点与其上构件竖向永 久荷载作用的合力中心相重合，并使基桩在承受水平力和弯矩方向有 较大的抵抗矩；3、对于桩箱基础、剪力墙结构桩筏(含平板和梁板式承台)基础,宜将桩布置在墙下；4、同一结构单元宜避免同时采用摩擦桩和端承桩以及同时采用浅 基础和静压桩基础。当受条件限制不得不采用时，则应估计其可能产 生的差异沉降对上部结构的影响，必要时应有相应的加强措施。4.1.7静压桩用作摩擦型桩时，其长径比不宜大于100;用作端承型 桩时，其长径比不宜大于60。当静压桩穿越厚度较大的淤泥等软弱土 层或可液化土层时，应考虑桩身的稳定性及对承载力的影响。4.1.8桩端持力层应按本规程1.0.5条的规定进行选择。桩端全断面 进入持力层的深度，对于黏性土、粉土、全风化岩等，不宜小于2d(b),文档仅供参考砂土不宜小于1.5d(6),卵石类土、碎石类土、强风化岩等，不宜小 于 1.Od(6)。4.1.9单桩承台应沿两个主轴方向设置基础联系梁;双桩承台应至少 在短轴方向设置基础联系梁。4.1.10在满足相邻桩中心距要求的前提下，单个承台下多桩及群桩 基础总的承载力特征值可视为各单桩承载力特征值之和。4.1.11基础混凝土结构的耐久性设计应符合现行国家标准混凝土 结构设计规范G B 50010中的有关规定。承台和基础联系梁的混凝土 强度等级不得低于C25。4.1.12静压桩基础承台设计应符合现行广东省标准建筑地基基础 设计规范D B J15-31中有关承台计算及构造要求的规定。4.1.13当施工场地表土层承载力特征值WIO O K P a,或勘察报告中提出 静压桩施工出现陷机可能性的评估结论而其它条件适用静压桩时，应 对场地进行加固处理并提出具体的处理意见。4.2桩的种类、连接及选用4.2.1静压桩的种类可分为静压方桃和静压管机。各类桩应符合下列 要求：1、静压方桩应符合行业标准预制钢筋混凝土方独JC934-的有 关规定。其构造设计可参照国家建筑标准设计图集预制钢筋混凝土 方桩04G 361中的有关内容，但静压方桩的配筋率、保护层厚度、混 凝土强度等级以及接头的抗弯性能应符合本规程附录1的要求。建筑 工程中常见静压方桩的边长为300mm、350mm和400mm。2、静压管桩的规格、型号和构造应与锤击管桩一致。管桩应符合文档仅供参考国家标准先张法预应力混凝土管桩G B 13476-的有关规定。静压管 桩的结构构造和桩身质量要求尚应符合本规程附录1的要求。管桩按 混凝土强度等级分为预应力混凝土管桩（代号：P C）和预应力高强混 凝土管桩（代号：P H O o P C桩的混凝土强度等级不得低于C60,P H C 柩的混凝土强度等级不得低于C80o建筑工程中常见静压管桩的外径 为 300mm、400mm、500mm 和 600mmo4.2.2静压方桩基础的接头应符合下列规定：1、每根桩的接头数量不宜超过3个；2、接头应采用焊接法，不得采用硫磺胶泥锚接法；3、焊接接头宜采用水平焊缝的构造型式，也可参照国家建筑标准 设计图集预制钢筋混凝土方桩04G 361中的相关形式进行设计；采 用其它的新型接头，必须经过广东省有关建设行政主管部门的技术鉴 定。4、接头处的极限弯矩应大于桩身的极限弯矩。4.2.3静压管桩基础的接头应符合下列规定：1、每根桩的接头数量不宜超过3个；2、接头处的极限弯矩应大于桩身的极限弯矩；3、当采用电焊接头连接时，应符合本规程5.4.95.4.10条的规 定；当采用机械啮合接头连接时，应符合5.4.11条的规定。采用其它 的新型接头，必须经过广东省有关建设行政主管部门组织的技术鉴定。4.2.4 机械啮合接头适用于6 300、6400、0500和。600的A型和 AB型管桩。其中连接销、连接板、弹簧和连接盒的材料、尺寸及制作 要求应符合广东省标准预应力混凝土管桩机械啮合接头技术规程 D B J15-63-的规定。4.2.5下列条件之一的静压管桩基础宜采用机械啮合接头:文档仅供参考1、地下水或地基土对管桩有弱腐蚀或中腐蚀作用时；2、基桩为抗拔桩时；3、当柩数较多较密集、挤土效应较大时；4、在环境温度低于0或长期风雨天作业时。4.2.6抗拔管桩的接头宜采用机械啮合接头。抗拔管桩若采用电焊焊 接时，焊缝坡口应严格按本规程附录1中规定的坡口尺寸（犷X】a）进 行制作，焊缝应连续饱满。4.2.7静压桩应根据工程地质等条件选择合适的桩尖。静压管桩基础 必须设置桩尖。桃尖的构造应符合下列规定：1、桩尖宜用钢板制作，钢板性能应符合国家标准优质碳素结构 钢技术条件G B 699或碳素结构钢G B/T700的有关规定，材质应采 用Q235B；桩尖制作应符合行业标准建筑钢结构焊接技术规程JG J81 的有关规定；2、静压方桩的桩尖可将主筋合拢焊在桩尖中心的辅助钢筋上；在 密实砂层和碎石类土中及强风化岩层中，可在桩尖处外包钢板桩靴；带 桩靴的桩尖构造可参照国家建筑标准设计图集预制钢筋混凝土方桩 04G 361中的有关内容；3、常见静压管桩宜选用封口型柩尖。常见静压管桩的柩尖构造图 可参见本规程附录2。4.2.8静压方桩与承台连接时，桩顶嵌入承台深度宜取50100mm,伸入承台内的纵向受力钢筋应符合下列规定：1、对于抗压桩，应将柩本身的纵向受力钢筋全部锚入承台内，锚 固长度不宜小于35倍纵向受力钢筋直径；2、对于抗拔桩，应将桩本身的纵向受力钢筋全部锚入承台内，锚 固长度不得小于45倍纵向受力钢筋直径。文档仅供参考4.2.9静压管柩与承台连接时，应采用桩顶填芯混凝土中埋设连接钢 筋的连接方式，粒顶嵌入承台内的长度宜取50mm100mm,并应符合下 列规定：1、填芯混凝土应是补偿收缩混凝土，其强度等级不得低于C30；填芯混凝土深度：承压桩不得小于2d且不得小于12叱抗拔桩应按 本规程4.2.12条规定计算确定，且不得小于2.0叱2、连接钢筋数量不宜少于4根，埋入填芯混凝土部分的箍筋应为 4）6200（4根连接钢筋）或。8200（多于4根连接钢筋）；3、埋入桩顶填芯混凝土中的连接钢筋长度应与桩顶填芯混凝土深 度相同；4、承压桩的连接钢筋数量和规格，可按下列要求采用：4立14（6 300 桩）、44 16（4）400 桩）、4型20（4）500 和 4立25（4）600 桩）;5、连接钢筋锚入承台内的长度：承压桩不宜小于35倍连接钢筋直 径；抗拔桩不得小于45倍连接钢筋直径。4.2.10抗拔管班的桩顶填芯混凝土深度和连接钢筋总公称截面面积 应按下列公式计算：L8（4.2.10-1）Jn,Upn（4.2.10-2）式中2a一一桩顶填芯混凝土深度（mm）,不应少于2.0叱4一一连接钢筋总公称截面面积（mm?）；ft一一相应于荷载效应基本组合时的单桩竖向拔力设计值（A）;fn填芯混凝土与管桩内壁的粘结强度设计值，宜由现 场试验确定。当缺乏试验资料时，C30的补偿收 缩混凝土 fn 可取 0.30-0.35 N/wr；Un管桩内孔圆周长（mm）;A文档仅供参考fy一一钢筋的抗拉强度设计值4.2.11静压方桩的选用应考虑工程的具体情况：抗震设防烈度小于 7度地区可选用A、B、C型方桩，7、8度地区应选用B、C型方桩，且 所选桩型的各项力学指标应满足桩基的设计要求和有关规范的规定；非预应力的静压方桩不宜用作抗拔桩。4.2.12静压管班的选用应遵照下列原则：1、用于抗震设防烈度8度地区的管桩基础工程，或设计等级为甲 级的以及工程地质条件较复杂的设计等级为乙级的管桩基础工程，宜 选用AB型或B型、C型管桩，且所选桩型的各项力学指标应满足桩基 的设计要求和有关规范的规定；设计等级为甲级的管桩基础工程，不 得选用6300管桩；2、在地下水或地基土对混凝土、钢筋和钢零部件有弱腐蚀或中腐 蚀环境下应用的管桩基础工程，应选用AB型或B型、C型且桩身合缝 和端头处不得有修补痕迹的管桩，不得选用6300管桩，同时应按本 规程4.2.13条规定根据不同的腐蚀性等级采用相应的防腐蚀措施；3、抗拔柩宜选用AB型或B型、C型管班。抗拔管桩宜在每节桩的 两端柱头处设置锚固筋，宜适当加厚端板。锚固筋与端板的连接应采 用塞焊加角焊，同时应按本规程4.2.3条4.2.6条的规定选择合适 的管桩接头型式；0300管桩不宜选作抗拔桩。4.2.13在地下水或地基土对静压桩的混凝土、钢筋和钢零部件有腐 蚀作用的环境下应用静压桩时，其防腐蚀措施可按下列规定执行：1、用于弱腐蚀或中腐蚀环境下的静压桩，其钢筋的保护层厚度不 应小于40mm（海港工程用桩应按有关行业标准执行），静压管桩的桩 尖应采用封口型；2、在强腐蚀的环境下，不宜采用静压桩。当必须选用静压桩时，应经试验论证，并采取可靠措施，确能满足防腐蚀要求时方可使用；文档仅供参考3、桩身应减少接头数量，宜采用单节桩。若需要接柩时，接头宜 设置在微腐蚀土层中，不得设置在干湿交替的环境中；4、在中腐蚀的环境下，静压管柩的接头宜采用机械啮合接头，连 接销、连接盒内应涂上或注入沥青涂料；焊缝坡口应焊满封闭；桩孔 底部应灌注高度为1.52.0m的C30细石混凝土，必要时可将管桩内 孔全部灌满；5、在硫酸盐的中腐蚀环境下应用的静压桩，桩身混凝土应采用抗 硫酸盐水泥，或应掺加矿物掺合料。在氯离子的中腐蚀环境下应用的 静压桩，应掺加钢筋阻锈剂(但不得采用亚盐酸类的阻锈剂)和矿物 掺合料。当有多类介质同时作用时，应分别满足各自的防护要求，但 相同的防护措施不迭加。4.3桩基计算4.3.1对于一般建筑物和受水平力较小的高大建筑物且桩径相同的 多桩或群桩基础，单桩桩顶作用力应按下列公式计算：1、轴心竖向力作用下=FGk n(4.3.1-1)偏心竖向力作用下n Lx(4.3.1-2)2、水平力作用下 HkHik=-(4.3.1-3)n式中Fk
