化工设备、管道颜色及标志参照标准
表一 石油化工设备、机械表面色及标志色
序 号
设备、机械类别
表 面 色
标 志 色
备 注
1
静设备
（1）
储罐
银
大红

重质物料罐
中灰
大红
（2）
塔
银
大红
（3）
冷换设备
银
大红
（4）
反应器
银
大红
（5）
其它
银
大红
2
工业炉
银
大红

3
锅炉
银
大红
4
泵
银
大红
5
电机
苹果绿
大红
6
压缩机
浅绿
大红
7
风机
天酞蓝
大红
8
离心机
浅绿
大红
9
鹤管
橘黄
大红
10
钢烟囱
银
大红
11
火炬
银
大红
12
联轴器防护罩
浅黄

13
消防设备
大红
白

表二 电气、仪表设备的表面色及标志色
序 号
设备、机械类别
表 面 色
标 志 色
备 注
1
开关柜
海灰
大红
内表面象牙色
2
配电盘
海灰
大红
内表面象牙色
3
变压器
海灰

4
动力或配电箱
海灰
大红

5
操作台
海灰

内表面象牙色
6
仪表盘
苹果绿或海灰

内表面象牙色
7
现场仪表箱
苹果绿或海灰
大红

8
盘装仪表
海灰

9
就地仪表
海灰

10
电缆桥架、电缆槽
中酞蓝

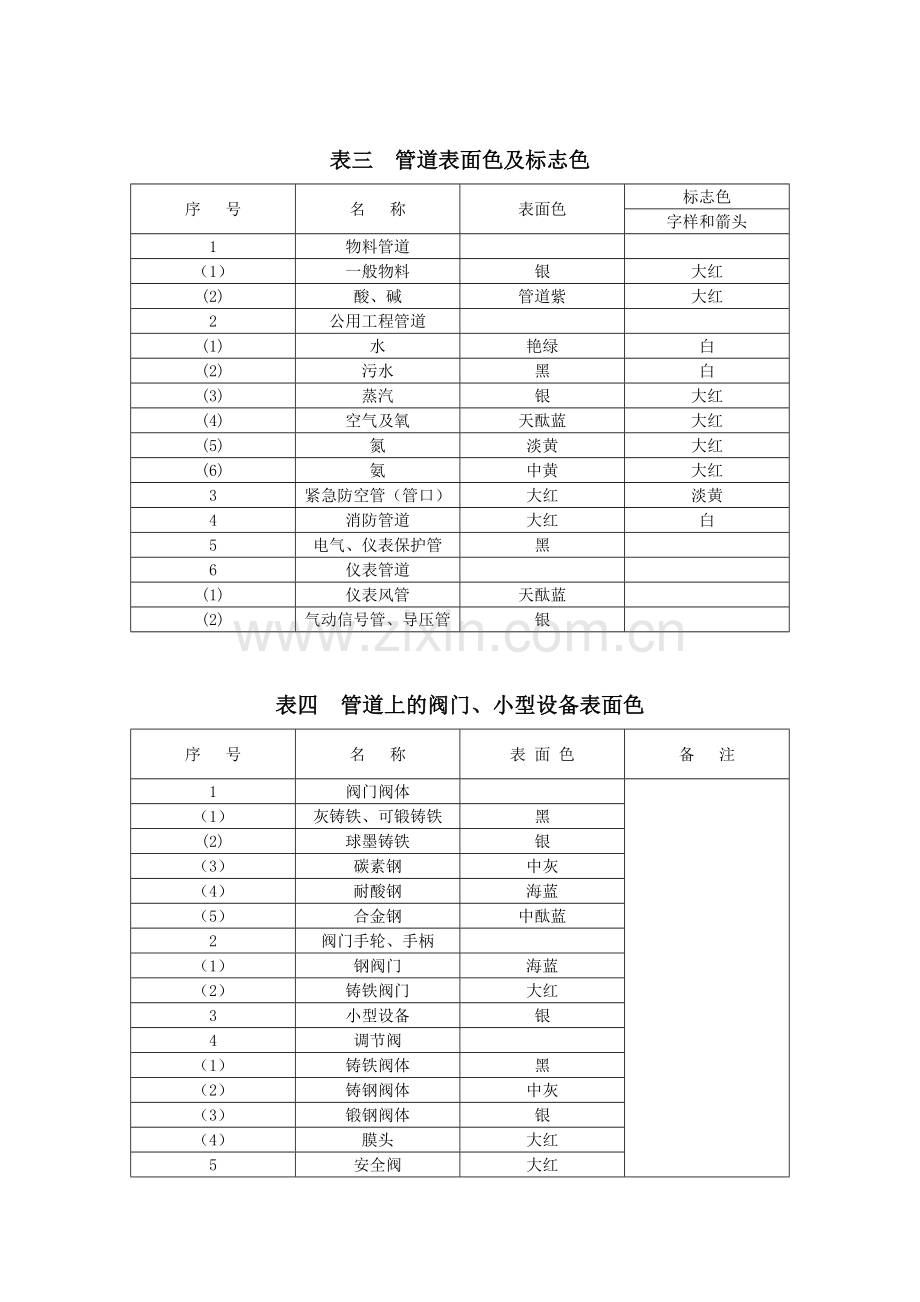

表三 管道表面色及标志色
序 号
名 称
表面色
标志色
字样和箭头
1
物料管道

（1）
一般物料
银
大红
(2)
酸、碱
管道紫
大红
2
公用工程管道

(1)
水
艳绿
白
(2)
污水
黑
白
(3)
蒸汽
银
大红
(4)
空气及氧
天酞蓝
大红
(5)
氮
淡黄
大红
(6)
氨
中黄
大红
3
紧急防空管（管口）
大红
淡黄
4
消防管道
大红
白
5
电气、仪表保护管
黑

6
仪表管道

(1)
仪表风管
天酞蓝

(2)
气动信号管、导压管
银

表四 管道上的阀门、小型设备表面色
序 号
名 称
表 面 色
备 注
1
阀门阀体

（1）
灰铸铁、可锻铸铁
黑
(2)
球墨铸铁
银
（3）
碳素钢
中灰
（4）
耐酸钢
海蓝
（5）
合金钢
中酞蓝
2
阀门手轮、手柄

（1）
钢阀门
海蓝
（2）
铸铁阀门
大红
3
小型设备
银
4
调节阀

（1）
铸铁阀体
黑
（2）
铸钢阀体
中灰
（3）
锻钢阀体
银
（4）
膜头
大红
5
安全阀
大红
表五 钢结构框架、平台、梯子表面色
序 号
名 称
表 面 色
1
梁、柱、支撑、吊桩
中酞蓝
2
铺板、踏板
中酞蓝
3
栏杆（含立柱）、护栏、扶手
中国黄
4
栏杆挡板
中国黄

注：其他钢结构的表面颜色应与设备和管道的表面色相协调
