支模架技术交底
1、支模架要有立杆图（参考下图），立杆间距：层高4米以下立杆间距为1.2米，4米以上立杆间距为1米），步距严禁超过1.5米。

2、 梁底支模要求：梁两侧立杆离开梁底不超过250mm，梁高≧600或梁宽≧300，必须在梁中设置一道对拉螺杆（Φ14间距≦500mm），梁底设置一排立杆（间距同立杆间距且与支模架连成一个整体）。

对拉螺杆设置/两侧立杆 阴阳角压缝做法/梁底立杆
错误做法： 好的做法：

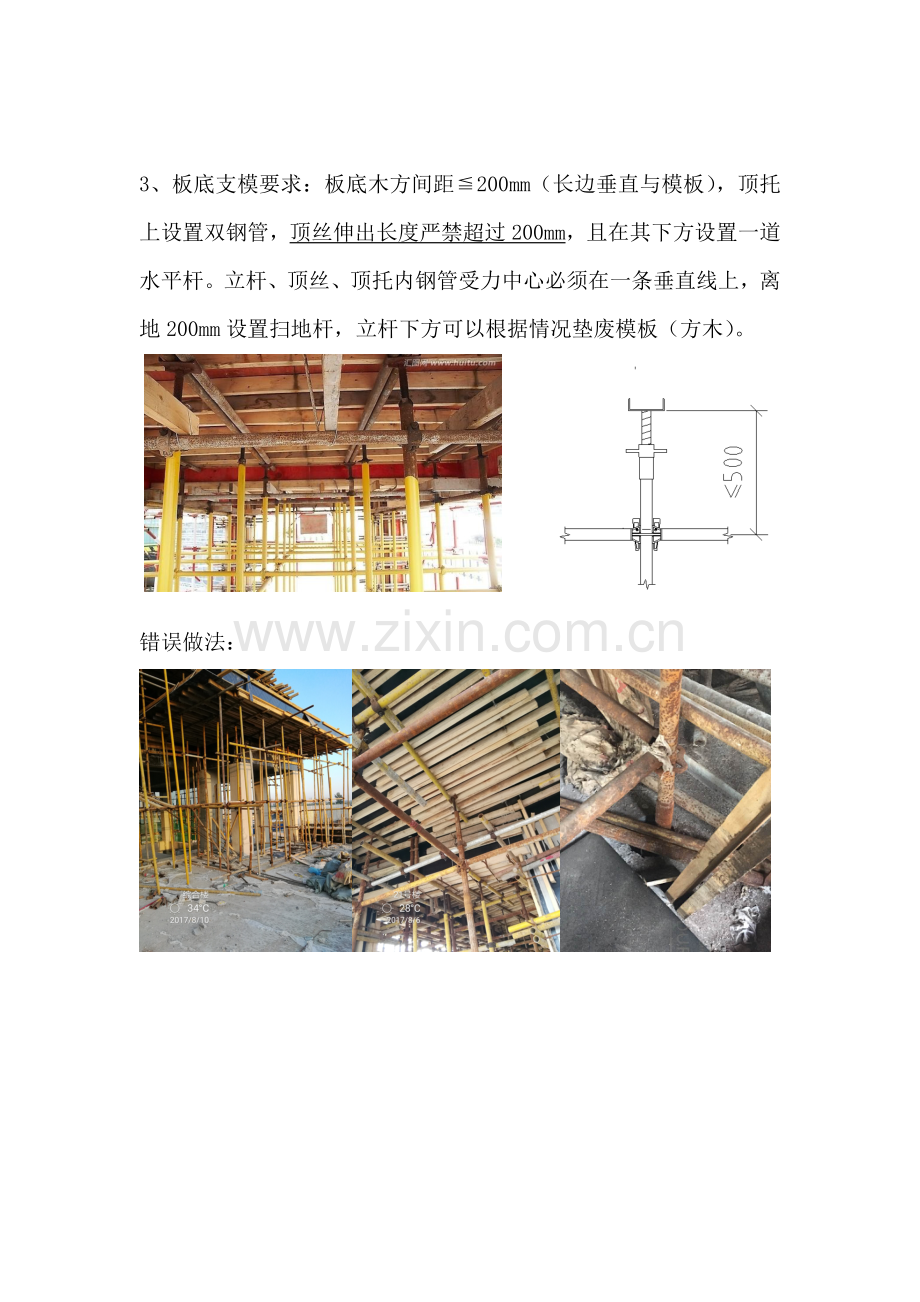

3、板底支模要求：板底木方间距≦200mm（长边垂直与模板），顶托上设置双钢管，顶丝伸出长度严禁超过200mm，且在其下方设置一道水平杆。立杆、顶丝、顶托内钢管受力中心必须在一条垂直线上，离地200mm设置扫地杆，立杆下方可以根据情况垫废模板（方木）。

错误做法：

4、 柱支模要求：柱边尺寸≧600mm，两侧中间各加一道对拉螺杆（Φ14间距≦500），竖向环箍用2根Ф48×3.0mm钢管，用对拉螺杆收紧，木方间距≦200mm，接缝处粘贴2mm厚的海绵条，柱子斜撑应直接连接到地上，禁止横向连接到支模架架体上。

错误做法： 好的做法：

防漏浆措施：在柱（墙）模板安装前，沿柱（墙）模板边缘设5cm宽压脚条（可用木方代替）长边压短边，柱（墙）20cm范围内应单独收面，收面质量要很高。

5、剪力墙支模示意图：对拉螺杆间距≦500mm，木方间距≦250mm。

短边加固示意图 长边加固示意图

阳角部位细部节点 加固成型效果图

现场加固图 拆模后成型效果

阴角加固图 钢管与木方空隙处用木楔子顶紧
剪力墙板缝的处理：模板竖向接缝处必须设置背楞方木龙骨和撑筋，模板水平接缝两侧必须设置双支撑（或水泥撑棍），一定要绑扎固定到位。

剪力墙及柱模板下方需加设双螺帽，以层高3m为例，剪力墙下3排螺栓需加设双螺帽。

剪力墙加固措施：与地面有效连接，禁止横向连接支模架。

错误做法：

6、边梁支撑，边梁外支撑斜立杆除正常水平杆连接外，在两道水平杆之间增加一道水平杆，向内连接两根立杆，所有的立杆下方必须有稳固的支撑点严禁悬空，严禁与外架相连。

正确做法 错误做法1 错误做法2
7、 楼梯支模做法：
（1） 采用钢管按支模角度焊制，与纵向主龙骨十字扣件连接；
（2） L40×4角铁上下各一个钢管焊接，用于加固踢板，木楔子楔紧，便于拆装；
（3） 纵向加固钢管与休息平台支模架相连，防止浇筑时变形；
（4） 横向加固钢管支撑在立杆或两端剪力墙上，防止踩踏产生标高误差。

踏步加固图 踢面细部做法
8、后浇带部位支模：后浇带要单独设置支撑体系，严禁拆除后回顶。做完之后要及时用模板进行覆盖保护。

9、剪刀撑：由底至顶纵、横向沿高度设置连续剪刀撑，并应与周边结构形成可靠拉结。剪刀撑与地面夹角45度左右为宜。

10、 细部做法
（1）楼板与梁或墙交接处做法
要求：楼板与梁、墙交接部位设置水平通常木龙骨，方木断开部位应与模板拼缝部位错开；平板铺设前应对剪力墙、梁板标高利用支模架上1米控制标高点进行复核。

（2）梁墙节点处做法
要求：剪力墙边的竖向背楞木方向梁的一侧外露15mm，使木方同时支撑剪力墙侧模及梁侧模；第一次浇筑混凝土后，如果梁墙节点出现错台或涨模情况，则后续必须采用钢管斜拉进行加固。

（3）老墙螺栓
要求：所有的外墙包括电梯井、楼梯间等均应使用老墙螺栓，上层模板应深入下层墙体，利用下层螺杆进行加固

错误做法：

（4）卫生间、厨房、阳台降板支模
要求：使用方钢或型钢进行加固；浇筑前满刷脱模剂；使用满5层集中清理一次吊模上的混凝土残渣。

（5） 模板标准孔
地下室外墙、剪力墙使用模板标准孔尺寸如下：

11、模板质量偏差
（1）固定在模板上的预埋件和预留孔，应按图准确留设，不得遗漏，且安装应牢固，其允许偏差如下表示：
项目
允许偏差(mm)
预埋钢板中心线位置
3
预埋管预留孔中心线位置
3
预留螺栓
中心线位置
2
外露长度
+10，0
预留洞
中心线位置
10
截面内部尺寸
+10，0
（2）模板应垂直、平直、顺直，其允许偏差如下表示：
项目
允许偏差(mm)

轴线位置
5
底模上表面标高
±5
截面内部尺寸
基础
±10
墙、柱、梁
+4,-5
层高垂直
全高≤5m
6
全高＞5m
8
相邻两板表面高低差
2
表面平整(2m长度上)
5

12、模架体系搭设完成后，项目部必须带队进行方案实施复核，并形成真实有效的复核记录。（附：支模架验收检查表）
支模架验收检查表
工程名称： 施工单位： 编号：
申请验收部位

申请验收时间
年 月 日上午（下午） 点
施工单位自查内容:
1、边梁支撑是否按方案交底施工
2、扫地杆数量及位置是否满足要求
3、墙柱根部封堵是否按要求完成
4、梁底立杆支撑数量及位置是否满足要求
5、防滑扣数量是否满足要求
6、模板拼缝是否用胶带封堵及是否塞塑料袋及手套等杂物
7、剪刀撑数量及位置是否准确

8、剪力墙加固及墙端部加固是否按方案施工
9、顶托自由端长度≤20cm
10、外墙根部水平施工缝模板加固是否满足要求

自检结论：

自查人签字： 自检时间：
总包单位验收情况：

验收人签字： 验收时间：
注：完成项合格的在 内填‘√’，不合格的填‘×’。
