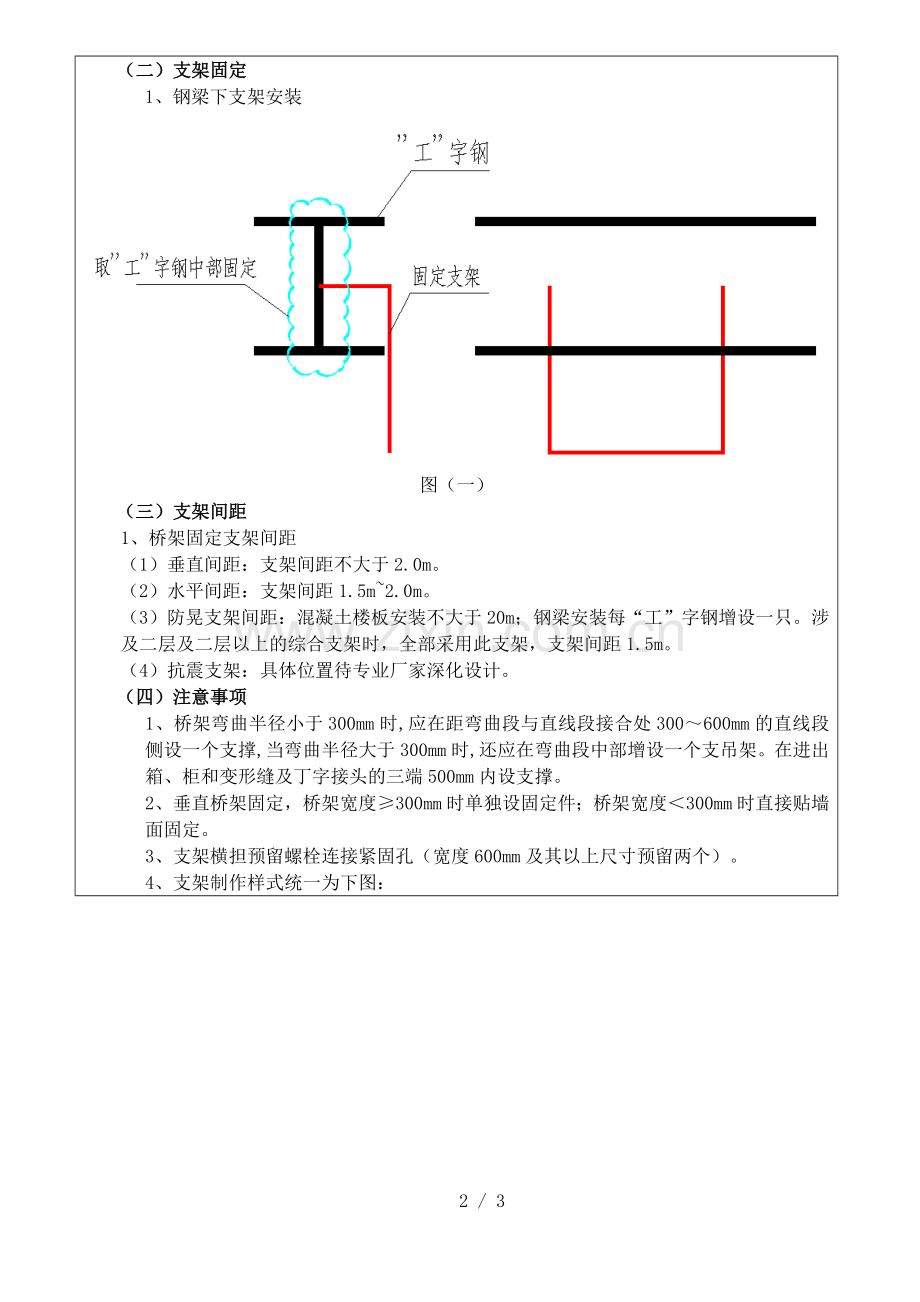

质量技术交底记录（QG/SBC KJ 21-2013/D-1）工程名称重庆中美协同创新加速器及大数据学院交底人交底工序桥架支、吊架制作安装交底时间交底内容：一、施工准备 （一）主要机具1、电工工具、电锤、电钻、钢卷尺、水平尺、水平仪等。2、流动配电箱、移动电缆盘、绝缘电阻表、万用表、高凳、梯子、电焊机等。二、主要施工内容1、 桥架支架安装：混凝土结构固定支架、钢梁结构固定支架及屋面桥架支架。质量要求：（1）支、吊架规格型号选取（详见表一）；（2）支、吊架安装高度及位置设置以综合管线布局为准；（3）支架焊接处要求焊缝饱满、焊渣清理干净、焊接处及切口处防腐处理；（4）支架横担预留螺栓连接紧固孔（宽度600mm及其以上尺寸预留两个）；（5）与钢梁焊接固定点取梁中部并防腐处理（详见图一）。三、桥架支架安装操作工艺（一）固定件安装1、固定件选取层数桥架型号 （宽度）固定件型号 （膨胀螺栓）横担型号 （角铁）增设固定支架型号单层4001044“门”型架5006001055“门”型架800145C8“门”型架多层600C8“门”型架800C10“门”型架表（一）2、膨胀螺栓安装（1）适用于C15以上混凝土构件及实心砖墙上,不适用空心砖墙或陶粒混凝土砌块等轻型墙体。（2）钻孔直径的误差不得超过+0.5mm0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清除干净。（3）打孔的深度应以将套管全部埋人墙内或顶板内,表面平齐为宜。（4）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不应大于2mm。（二）支架固定 1、钢梁下支架安装图（一）（三）支架间距1、桥架固定支架间距（1）垂直间距：支架间距不大于2.0m。（2）水平间距：支架间距1.5m2.0m。（3）防晃支架间距：混凝土楼板安装不大于20m；钢梁安装每“工”字钢增设一只。涉及二层及二层以上的综合支架时，全部采用此支架，支架间距1.5m。（4）抗震支架：具体位置待专业厂家深化设计。（四）注意事项1、桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。2、垂直桥架固定，桥架宽度300mm时单独设固定件；桥架宽度300mm时直接贴墙面固定。3、支架横担预留螺栓连接紧固孔（宽度600mm及其以上尺寸预留两个）。4、支架制作样式统一为下图： （1）角铁支架45倒角 （2）槽钢支架45倒角拼接四、安全注意事项 1、上、下架子时要设防滑装置或有旁人监护；工人严禁穿肥大的衣服，禁止赤脚及穿硬底或易滑的鞋从事高处作业，高空作业时注意带好安全带，使用人字梯时应注意梯子四个腿要缠上胶皮或布条防止滑倒，拉链连接必须牢固可靠。2、高处作业，应系好安全带，严禁穿硬底易滑的鞋，防止高空坠落。3、施工时注意高空落物，不得随意抛洒以免造成伤害事故。4、施工时注意其它专业预留洞口，防止高空坠落。5、夜间施工必须有充足的照明，加班作业要增加防疲劳监督措施。接受交底人员签名：监督人员签字：3 / 3
