施工组织设计

1. 工程概况
1.1 工程简介
正在建设中的上海市轨道交通明珠二期工程是市区轨道交通网主干线。全长22.03公里，中高架线1.582Km，敞开段落0.323Km，其余均为地下线。与已运行的明珠一期高架的宝山路站和虹桥路站相连，构成城市环线。
溧阳路站位于四平路以东，同嘉路以西，海伦路以北，天水路以南的矩形街坊内。车站为地下两层岛式车站，地下一层为站厅层，地下二层为站台层，车站总长度286m，车站标准段宽度19.6m，站台宽度12m，有效站台长度142m，站厅层公共区面积1766m2 。站台层公共区面积1542m2。设备管理用房分设于车站站厅层的西端，车站环控机房布置在站厅层中部的加宽段内东、西端地面上分设有2座区间通风亭和1个排热风亭，车站中部地面上设有1座新风亭和1座排风亭，车站冷却塔和膨胀水箱设在车站中部地面上。
安装工程内容：工程机电设备供应、安装、调试和投入正常运行以及维修、保养等项目。其中包括上述的环控系统、给排水系统、电气系统（从降压变电所0.4KV馈出开关柜出线端开始，照明只到照明配电箱上桩头）。整个施工过程严格按照业主提供的招标文件要求执行；根据我国现行施工验收规范及ISO9001的标准进行施工管理和验收。
本工程合同造价为壹仟贰佰肆拾陆万伍仟贰佰贰拾陆圆（12465226.00元）。
1.2 机电设备系统设置
地下环控系统采用屏蔽门系统，即在车站公共区域设置了制冷、通风、排烟系统，在车站站台下及车行道设置了顶排热系统，在区间设置了活塞通风及隧道机械通风系统，车站设备和管理用房也设置了空调子系统。
相对来说，给排水系统比较简单，主要有地下车站和区间两部分组成。地下车站：给水包括生活用水、生产用水和冷却循环用水；排水包括污水、废水和雨水排放；消防设消火栓给水。区间：由消火栓给水和通道废水排水组成，系统与地铁一号线类同。
电气部分主要是指动力照明系统。主要包括车站内动力配电系统（与降压变电所界面为车站降压变电所0.4kV馈出开关箱）、车站内照明配电系统（与建筑装修界面为车站范围照明总配电箱入配电箱处）、车站相邻半个区间一、二级动力照明配电系统及一侧区间的区间泵房及风机配电系统。
1.3 本组织设计编制依据
l 设计单位提供的设计图纸
l 国家批准颁发的机电工程施工与验收规范、施工图例。
l 上海市质监总站颁发的民用建筑工程质量监督核验要求。
l 本公司ISO9001质量体系文件，对施工组织设计的有关规定。
l 本公司现行制订的工程施工的工艺要求。

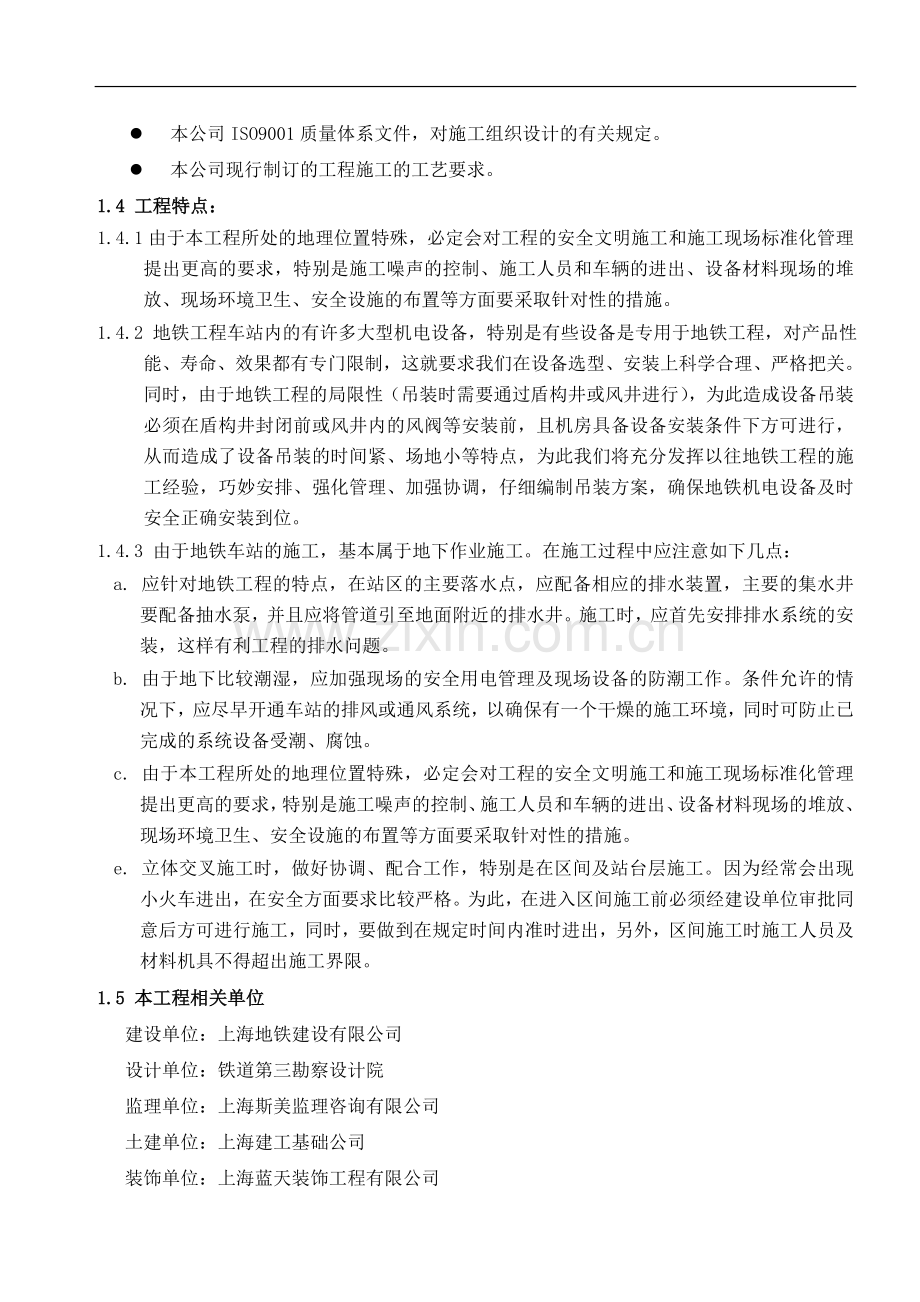

1.4 工程特点：
1.4.1由于本工程所处的地理位置特殊，必定会对工程的安全文明施工和施工现场标准化管理提出更高的要求，特别是施工噪声的控制、施工人员和车辆的进出、设备材料现场的堆放、现场环境卫生、安全设施的布置等方面要采取针对性的措施。
1.4.2 地铁工程车站内的有许多大型机电设备，特别是有些设备是专用于地铁工程，对产品性能、寿命、效果都有专门限制，这就要求我们在设备选型、安装上科学合理、严格把关。同时，由于地铁工程的局限性（吊装时需要通过盾构井或风井进行），为此造成设备吊装必须在盾构井封闭前或风井内的风阀等安装前，且机房具备设备安装条件下方可进行，从而造成了设备吊装的时间紧、场地小等特点，为此我们将充分发挥以往地铁工程的施工经验，巧妙安排、强化管理、加强协调，仔细编制吊装方案，确保地铁机电设备及时安全正确安装到位。
1.4.3 由于地铁车站的施工，基本属于地下作业施工。在施工过程中应注意如下几点：
a. 应针对地铁工程的特点，在站区的主要落水点，应配备相应的排水装置，主要的集水井要配备抽水泵，并且应将管道引至地面附近的排水井。施工时，应首先安排排水系统的安装，这样有利工程的排水问题。
b. 由于地下比较潮湿，应加强现场的安全用电管理及现场设备的防潮工作。条件允许的情况下，应尽早开通车站的排风或通风系统，以确保有一个干燥的施工环境，同时可防止已完成的系统设备受潮、腐蚀。
c. 由于本工程所处的地理位置特殊，必定会对工程的安全文明施工和施工现场标准化管理提出更高的要求，特别是施工噪声的控制、施工人员和车辆的进出、设备材料现场的堆放、现场环境卫生、安全设施的布置等方面要采取针对性的措施。
e. 立体交叉施工时，做好协调、配合工作，特别是在区间及站台层施工。因为经常会出现小火车进出，在安全方面要求比较严格。为此，在进入区间施工前必须经建设单位审批同意后方可进行施工，同时，要做到在规定时间内准时进出，另外，区间施工时施工人员及材料机具不得超出施工界限。
1.5 本工程相关单位
建设单位：上海地铁建设有限公司
设计单位：铁道第三勘察设计院
监理单位：上海斯美监理咨询有限公司
土建单位：上海建工基础公司
装饰单位：上海蓝天装饰工程有限公司
1.6 工程地址
上海市虹口区四平路126号。
1.7 计划开竣工日期
开工日期： 2004年2月20日
竣工日期： 2004年9月30日

2. 主要实物工程量：
主要实物工程量一览表
序 号
设备名称
数 量
单 位
规格型号
一、环控系统的设备（溧阳路）
1
组合式空调机组
2
台
39CBF2226
2
组合式空调机组
2
台
39CBF2025
3
立式空调器
1
台

4
回排风机（兼排烟）
2
台
11.2
5
回排风机（兼排烟）
2
台
11.2
6
隧道风机
4
台
TVF DTF(R)-18
7
新风机
1
台
SDF-7
8
送风机
2
台
HL3-2A-8.5A
9
送风机
2
台
SWF-5
10
排风机
1
台
HL3-2A-6A
11
排热风机
2
台
UPE/OTE
12
排风机
1
台
HL3-2A
13
排烟风机
1
台
T35-11-11.2A
14
冷冻水泵
2
台
KQW100/160-15/2
15
冷却水泵
2
台
KQW125/150-18.5/2
16
螺杆式冷水机组
2
台
YCWS140SC50
17
电子除垢仪
2
台
DN250
18
电子除垢仪
2
台
DN200
19
不锈钢膨胀水箱
1
台
1200X1200X1200
20
补水箱
1
台
1m3
21
分水器
1
台
D=400mm L=1650mm
22
集水器
1
台
D=400mm L=1650mm
23
普通钢板
669.6
平方米
δ=3.0mm
24
镀锌簿钢板风管
2537.74
平方米
δ=1.2mm
25
镀锌簿钢板风管
3392.37
平方米
δ=1.0mm
26
镀锌簿钢板风管
778.39
平方米
δ=0.75mm
27
镀锌簿钢板风管
292.47
平方米
δ=0.5mm
28
无机复合型风管
2239.44
平方米
δ=8.5mm
29
离心玻璃棉板材
310.32
立方米
δ=40mm
30
帆布接口
30
平方米

31
片式消声器（结构外壳）
2
只
4200*4500*3200
32
片式消声器（结构外壳）
2
只
4600*4200*2200
33
片式消声器（金属外壳）
8
只
3000*4200*2200
34
片式消声器（结构外壳）
1
只
5000*2980*3200
35
片式消声器（结构外壳）
1
只
5000*2250*3200
36
管式消声器
2
只
1600*1000
37
管式消声器
2
只
1600*800
38
管式消声器
1
只
1000*630
39
管式消声器
1
只
800*630
40
管式消声器
2
只
800*400
41
管式消声器
2
只
630*500
42
混合风阀
1
只
4818*1620
43
回排风阀
1
只
4818*1620
44
回排风阀
4
只
1200*1200
45
全新风阀
2
只
1606*2940
46
全新风阀
1
只
800*1320
47
排热风阀
2
只
2885*2885
48
排热风阀
4
只
2500*600
49
排热风阀
1
只
2600*800
50
排热风阀
3
只
1500*1200
51
自然风阀
2
只
5580*4318
52
自然风阀
2
只
6424*3540
53
自然风阀
2
只
6824*3390
54
机械风阀
6
只
4318*3390
55
多叶调节阀
2
只
1800*800
56
多叶调节阀
2
只
1600*800
57
多叶调节阀
1
只
1600*500
58
多叶调节阀
1
只
800*630
59
多叶调节阀
3
只
800*400
60
多叶调节阀
1
只
630*320
61
多叶调节阀
2
只
630*500
62
多叶调节阀
8
只
500*400
63
多叶调节阀
6
只
320*250
64
多叶调节阀
1
只
400*320
65
单层百叶风口
30
只
300*200
66
单层百叶风口
4
只
350*250
67
单层百叶风口
10
只
250*200
68
单层百叶风口
12
只
400*400
69
单层百叶风口
15
只
200*150
70
单层百叶风口
2
只
350*350
71
单层百叶风口
5
只
300*300
72
单层百叶风口
6
只
300*250
73
单层百叶风口
5
只
500*500
74
单层百叶风口
12
只
400*400
75
单层百叶风口
2
只
350*350
76
单层百叶风口
5
只
300*300
77
单层百叶风口
5
只
300*250
78
活动蓖式风口
144
只
775*300
79
双层百叶风口
83
只
300*550
80
双层百叶风口
22
只
300*250
81
双层百叶风口
4
只
200*200
82
双层百叶风口
4
只
200*150
83
双层百叶风口
120
只
1000*500
84
双层百叶风口
59
只
300*850
85
防烟防火阀
7
只
1000*630
86
防烟防火阀
2
只
1800*800
87
防烟防火阀
3
只
800*500
88
防烟防火阀
3
只
1600*800
89
防烟防火阀
3
只
2500*600
90
防烟防火阀
10
只
400*400
91
防烟防火阀
2
只
300*300
92
防烟防火阀
4
只
630*500
93
防烟防火阀
2
只
500*400
94
防烟防火阀
2
只
400*250
95
防烟防火阀
2
只
800*500
96
穿孔硅酸铝吸声板
109.18
平方米
δ=50mm
97
电动二通阀
6
只
DN100 HVF2 HAME55
98
电动二通阀
2
只
DN70 HVF2 HAME55
99
无缝钢管
1693.3
米
DN200
100
压制弯头
307
只
DN200
101
无缝钢管
643.72
米
DN100
102
压制弯头
63
只
DN100
103
镀锌钢管
86.7
米
DN70
104
镀锌钢管
4.08
米
DN50
105
镀锌钢管
59.16
米
DN40
106
镀锌钢管
20.4
米
DN32
107
镀锌钢管
51
米
DN25
108
闸阀
4
只
DN200
109
蝶阀
29
只
DN200
110
蝶阀
36
只
DN100
111
蝶阀
4
只
DN70
112
截止阀
5
只
DN50
113
截止阀
4
只
DN40
114
截止阀
7
只
DN25
115
止回阀
4
只
DN200
116
橡胶软接头
8
只
DN200
117
橡胶软接头
8
只
DN100
118
橡胶软接头
2
只
DN70
119
金属波纹管
6
只
DN200
120
压差调节阀
1
只
DN200
121
Y型过滤器
4
只
DN200
122
浮球阀
1
只
DN25
123
自动排气阀
6
只
DN25
124
自动排气阀
20
只
DN15
125
压力表
30
只

126
金属套温度计
20
只

127
焊接钢管
4.06
米
DN200
128
离心玻璃棉管壳
22.74
立方米

129
离心玻璃棉
36
公斤

130
型钢
4.83
吨

二、给排水系统的设备（溧阳路）
1
冷却塔
2
台

2
消火栓泵
2
台
KQW100/140-11/2
3
蒸饭箱
1
台

4
电净化开水器
1
台

5
废水泵
2
台
CP3127HT480
6
出入口废水泵
6
台
50WQ10-15-1.5
7
污水泵
2
台
CP3085.182HT250
8
区间排水泵
2
台
CP3127 180SH256
9
消火栓及箱
11
只
Ⅰ型 （单口）
10
消火栓及箱
9
只
Ⅱ型 （双口）
11
消防水泵接合器
2
只
SQS100-B
12
室外消火拴
2
只
地上式SS100
13
冲洗栓DN25
4
只
DN25
14
不锈钢冲洗栓箱
4
只

15
镀锌钢管
2
米
DN50
16
镀锌钢管
83.64
米
DN70
17
镀锌钢管
99.96
米
DN80
18
镀锌钢管
1207.68
米
DN150
19
沟槽式卡箍
395
只
DN150
20
镀锌钢管
280.5
米
DN100
21
沟槽式卡箍
90
只
DN100
22
沟槽式弯头
72
只
DN150
23
沟槽式弯头
19
只
DN100
24
沟槽式三通
16
只
DN150*150
25
沟槽式三通
4
只
DN150*100
26
沟槽式三通
4
只
DN150*80
27
沟槽式三通
9
只
DN150*70
28
沟槽式三通
1
只
DN100*80
29
沟槽式大小头
2
只
DN150*100
30
沟槽式大小头
2
只
DN150*65
31
沟槽式大小头
8
只
DN150*50
32
PP-R给水管
122.4
米
DN80
33
PP-R给水管
137.7
米
DN50
34
PP-R给水管
59.16
米
DN32
35
PP-R给水管
67.32
米
DN25
36
PP-R给水管
75.48
米
DN20
37
水龙头
7
只
DN15
38
截止阀
2
只
J11W-10T DN15
39
截止阀
3
只
J11W-10T DN20
40
截止阀
8
只
J11W-10T DN25
41
截止阀
5
只
J11W-10T DN50
42
蝶阀
18
只
DN150
43
止回阀
2
只
H44F10 DN150
44
闸阀
2
只
Z45F10 DN150
45
闸阀
2
只
DN100
46
防爆闸阀
2
只
DN100
47
防爆闸阀
1
只
DN80
48
橡胶软接头
4
只
DN150
49
金属波纹管
8
只
DN150
50
压力表
2
只

51
镀锌钢管
25.5
米
DN50
52
镀锌钢管
36.72
米
DN80
53
镀锌钢管
18.04
米
DN100
54
沟槽式卡箍
4
只
DN100
55
镀锌钢管
25.05
米
DN150
56
沟槽式卡箍
6
只
DN150
57
UPVC排水管
9.47
米
DN150
58
承插塑料排水管件
7
只
DN150
59
UPVC排水管
73.27
米
DN100
60
承插塑料排水管件
98
只
DN100
61
UPVC排水管
80.89
米
DN75
62
承插塑料排水管件
90.38
只
DN75
63
UPVC排水管
18.37
米
DN50
64
承插塑料排水管件
17
只
DN50
65
止回阀
8
只
H44F10 DN80
66
止回阀
2
只
H44F10 DN100
67
橡胶软接头
2
只
DN100
68
橡胶软接头
2
只
DN80
69
闸阀
2
只
Z45F10 DN50
70
闸阀
8
只
Z45F10 DN80
71
闸阀
2
只
Z45F10 DN100
72
压力表
4
只

73
瓷大便器、高水箱带全部铜活
4
只

74
小便器 挂式
2
只

75
洗脸盆 立柱式
4
只

76
污水池
6
只

77
盥洗槽
1
只

78
铜质地漏
11
只
DN100
79
铜质地漏
16
只
DN75
80
PVC地漏
5
只
DN50
81
自动吸气阀
1
只
DN100
82
地面扫除口
2
只
DN100
83
地面扫除口
1
只
DN75
84
法兰水表
2
只
DN150
85
法兰水表
1
只
DN80
86
型钢
4.83
吨

87
球墨铸铁管
30
米
DN100
88
球墨铸铁管
30
米
DN150
89
球墨铸铁管
15
米
DN200
90
铜质排水横截沟盖板
19
米

91
灭火器箱
28
只

92
3KG干粉灭火器
31
只

93
6升泡沫灭火器
53
只

94
球墨铸铁管
2670
米
DN150
95
室内消火栓
51
只
单出口65
96
无缝钢管镀锌
6.12
米
DN150
97
压制弯头
4
只
DN150
98
无缝钢管镀锌
10.2
米
DN100
99
压制弯头
8
只
DN100
100
碳钢法兰
6
只
DN150
101
碳钢法兰
6
只
DN100
102
蝶阀
8
只
DN150
103
闸阀
2
只
DN100 Z45T-10
104
止回阀
2
只
DN100 H44T-10
105
闸阀 DN50
2
只
DN50
106
压力表
2
只

107
型钢
2.84
吨
镀锌
108
室外压力窨井
5
只

三、动力照明系统的设备（溧阳路）
1
环控电控柜 MNS
14
台

2
继电器屏 J柜
3
台

3
事故风机软启动柜
4
台
非标
4
废水泵控制柜
1
台
非标
5
消防泵控制柜
1
台
非标
6
污水泵控制柜
1
台
非标
7
集水泵控制箱
2
只
非标
8
车控室电源箱
1
只
非标
9
烟烙尽电源箱
2
只
非标
10
自动扶梯电源箱
2
只
非标
11
直升电梯电源箱
1
只
非标
12
电开水器电源箱
1
只
非标
13
电暖气配电箱
2
只
非标
14
屏蔽门电源箱
2
只
非标
15
检修电源配电箱
2
只
非标
16
清扫配电箱
4
只
非标
17
风机配电箱
2
只
非标
18
断路器开关箱
4
只
非标
19
现场手操箱
28
只
非标
20
现场手操箱 （耐温 150℃ 1h）
14
只
非标
21
现场手操箱 （耐温 280℃ 0.5h）
2
只
非标
22
排热风机现场手操箱（耐温 150℃ 1h）
2
只
非标
23
事故风机现场手操箱（耐温 280℃ 0.5h）
4
只
非标
24
清扫插座箱
16
只
非标
25
站台板下检修插座箱
16
只
非标
26
消防接线箱
1
只
非标
27
冷水机组现场启动柜
2
台
非标
28
区间维修电源箱
32
只
NM-XZS-019改
29
区间工作照明箱
10
只
NM-XMS-320*250
30
区间事故照明箱
10
只
NM-XMS-320*250
31
单相二+三插座
12.24
只
250V 10A
32
接线盒
30.6
只
86型
33
电缆
1838.2
米
WDZBN-YJY22-4*4
34
电缆
50.5
米
WDZBN-YJY22-5*4
35
电缆
878.7
米
WDZBN-YJY22-3*6
36
电缆
515.1
米
WDZBN-YJY22-5*6
37
电缆
535.3
米
WDZBN-YJY22-4*10
38
电缆
868.6
米
WDZBN-YJY22-5*10
39
电缆
585.8
米
WDZBN-YJY22-5*16
40
电缆
232.3
米
WDZBN-YJY22-3*70+1*35
41
电缆
303
米
WDZBN-YJY22-3*95+1*50
42
电缆
80.8
米
WDZBN-YJY22-3*185+2*95
43
电缆
565.6
米
WDZB-YJY2-4*4
44
电缆
1262.5
米
WDZB-YJY22-5*4
45
电缆
80.8
米
WDZB-YJY22-4*6
46
电缆
2373.5
米
WDZB-YJY22-5*6
47
电缆
1262.5
米
WDZB-YJY22-5*10
48
电缆
1868.5
米
WDZB-YJY22-5*16
49
电缆
393.9
米
WDZB-YJY22-3*25+2*16
50
电缆
1979.6
米
WDZB-YJY22-5*25
51
电缆
656.5
米
WDZB-YJY22-3*35+2*16
52
电缆
454.5
米
WDZB-YJY22-5*35
53
电缆
808
米
WDZB-YJY22-5*50
54
电缆
3181.5
米
WDZB-YJY22-4*120
55
电缆
3858.2
米
WDZB-YJY22-4*185
56
电缆
95.95
米
WDZB-YJY22-3*185+2*95
57
电缆
395.85
米
WDZBN-KYJY22-4*1.5
58
电缆
2892.75
米
WDZBN-KYJY22-8*1.5
59
电缆
294.35
米
WDZBN-KYJY22-12*1.5
60
电缆
355.25
米
WDZBN-KYJY22-14*1.5
61
电缆
385.7
米
WDZBN-KYJY22-19*1.5
62
电缆
710.5
米
WDZBN-KYJY22-5*2.5
63
电缆
456.75
米
WDZB-KYJY22-8*1.5
64
电缆
81.2
米
WDZB-KYJY22-12*1.5
65
电缆
626.2
米
WDZB-YJY22-1*150
66
电缆
3333
米
ZR-DW-YJV22-3*50+2*25
67
电缆
1575.6
米
ZR-DW-YJV22-5*16
68
电缆
1575.6
米
NH-YJV22-3*16
69
工作照明灯
165.64
套
JXD385
70
事故照明灯
80.8
套
JXD385S
71
绝缘导线
9178.62
米
ZRBV-2.5mm2
72
聚乙烯管
2736.61
米
FPC20
73
防水接线箱
249
只
100*50
74
塑铜线
62.45
米
WDZBN-BYJ-6mm2
75
塑铜线
364.32
米
WDZB-BYJ-2.5mm2
76
塑铜线
2602.25
米
WDZB-BYJ-4mm2
77
塑铜线
1561.35
米
WDZB-BYJ-6mm2
78
塑铜线
187.36
米
WDZB-BYJ-10mm2
79
电力电缆终端头
118
只
35mm2以内
80
电力电缆终端头
108
只
120mm2以内
81
电力电缆终端头
34
只
240mm2以内
82
控制电缆终端头
55
只
6芯以内
83
控制电缆终端头
126
只
14芯以内
84
控制电缆终端头
29
只
24芯以内
85
超声波探头
2
只

86
液位控制器
2
只

87
基础槽钢
0.71
吨
10#
88
镀锌钢管
360.5
米
G15
89
镀锌钢管
824
米
G20
90
镀锌钢管
1854
米
G25
91
镀锌钢管
412
米
G32
92
镀锌钢管
103
米
G50
93
镀锌钢管
339.9
米
G80
94
镀锌钢管
92.7
米
G100
95
金属软管
333.72
米
20mm
96
金属软管
51.5
米
32mm
97
金属软管
30.9
米
50mm
98
电缆桥架
640
米
400*150
99
电缆桥架
980
米
600*150
100
电缆桥架
96
米
800*200
101
电缆桥架
85
米
300*100
102
电缆桥架
60
米
400*150
103
电缆桥架
65
米
600*150
104
电缆桥架
80
米
800*150
105
桥架支架
15.54
吨
各类
106
镀锌扁铁
2126.25
米
-40*4
107
铜编织线
510.3
米
TZX-2-4
108
铜编织线
303.45
米
TZX-2-16
109
支架
1.24
吨
各类
110
防火泥封堵
9.6
吨
有机

3. 工程主要目标
3.1 工期目标
本工程机电分部的工期为275天。
3.2 质量目标
本工程的质量目标是分部合格率达到 100%， 优良率达到 90%
检验批合格率达到 100%，
安装工程的施工质量按照国家现行技术标准进行质量评定。安装工程质量目标：确保本工程质量等级优良，力争上海市“白玉兰”奖、国家“鲁班奖”。
3.3 安全、文明施工目标
死亡事故为零；
重伤事故为零；
一般内轻伤事故低于1‰；
管线、设备事故为零；
火灾事故为零；
争创当地市级文明单位

4. 施工总体布置
4.1施工组织与管理
针对本工程特点，本着精干、高效、结构合理的原则，组建机电安装项目管理运行班子，使项目生产要素合理投入和优化组合，管理层和各岗位以严谨的工作作风、合理的工作流程、到位的工作质量，确保一流的工程质量。
操作层实施专业队负责制。优选技术素质高、且有地铁工程机电设备安装施工经验丰富的施工队伍参与，同时储备一定数量的劳务人员，视工程需要，随时组织操作层人员有序动态流动。
具体组织设想如下：
抓紧一个准备、搞好两项配合、确立三大重点、服从四方协调、组织五大专业会战。
抓紧一个准备，即：施工前期的准备工作。由项目经理组织，项目具体成员分工负责，按准备工作计划，有序做好人力、物资、技术（含施工图深化设计）等准备工作，将施工准备工作贯穿于施工全过程（阶段施工准备、专业施工准备、工序施工准备）。
搞好两项配合，即：同时做好与土建工程结构配合和装饰阶段配合。配合装饰单位做好风口、电气插座、面板等部件的安装。
确立三大重点，即：冷冻机房等设备机房的设备安装、试运转；配电室、配电间安装调试；环控系统的安装及测试。
服从四方协调，即：业主、监理、设计、装饰的协调。具体体现为：坚决执行和服从各项指令、有关协调；自觉接受监督检查；主动做好设计变更的配合工作。
组织五大专业会战，即：电气专业、管道专业、环控专业、设备专业、调试专业五大专业会战。根据总进度计划、施工工艺等，组织安排好各专业的先后逻辑关系、平行交叉施工。
4.2各机电系统施工部署
本工程施工的总体原则为：先地下后地上、先大后小。先重点部位、后次要部位；管线敷设依次先高后低、先主干后分支；配管遵循先风管后水管、再电气配管；先无压后有压的总原则。
4.2.1电气系统
根据本工程的具体情况，结合安装和配合预埋阶段、毛坯施工阶段、配合装饰阶段、送电调试五个阶段的具体工作，分别对分配电系统安装、配电箱安装、电缆桥架的安装、电气配管及管内穿线、电缆敷设、低压电缆头制作安装、电气设备接线及试运转等七方面进行施工部署。
4.2.2管道系统
管道系统施工的原则为：先确定支架、后管道安装；先主管、后支管；先设备就位、后工艺配管；先施工地下公共区域再施工管理用房。同时为了配合总体进度，对于装饰优先施工的部位提前施工给予配合。合理交叉、立体施工；地面部分管道选择合理施工时机，一般为地下工作量已大部分完成、地面道路施工之前，按“先下后上、先大后小”的原则进行。
4.2.3环控系统
为了使本工程全面满足设计及业主要求，在整个施工过程中应严格按照业主认可的规范进行，确保工程进度和质量，并做到工程资料、质量验收资料与工程同步进行。我公司拟对本工程的镀锌钢板风管采用连体法兰制作工艺。吊架、支架全部采用镀锌钢材，并为标准化工厂制作。
空调系统能否象设计预计的那样达到使用单位的要求是调试的主要目的之一，故在空调系统建成后，我公司会集中有丰富调试经验的人员和先进的测试、调试仪器，对空调系统进行全面的测定和调整。主要包括空调机组、机械送排风、正压送风、消防排烟等机组的单机试运行，无负荷空调系统与机械送排风系统的系统风量测定与各风口风量的测试调整，以及正压送风、消防排烟系统的总风量测定。
4.3 组织机构及管理体系图

项目经理
梁雄

电气施工员 夏莉强
魏兴根

管道施工员 孟怀良
刘 崟

通风施工员 乐 伟
邬跃栋

设备施工员 张 杰

材 料 员 林永兴

安 全 员 沈卫军

质 量 员 章鸿鸣

资 料 员 范花鹃

各作业班组

4.4 施工部署原则
4.4.1施工准备工作
1) 在拿到全部施工图一个月后作出施工预算，做好图纸会审与设计交底工作。
2) 按照施工进度编制好材料进场计划。
3) 根据现场施工情况布置临时水、电、气等临时设施。
4) 施工前根据各专业的特点编制出施工方案进行报审。

需编制的方案如下表所示：
序号
方案名称
编制人
1
《溧阳路地铁车站施工现场临时用电方案》
魏兴根
2
《溧阳路地铁车站管道施工方案》
刘崟
3
《溧阳路地铁车站通风施工方案》
邬跃栋
4
《溧阳路地铁车站电缆敷设施工方案》
魏兴根
5
《溧阳路地铁车站空调系统调试方案》
孟怀良
6
《溧阳路地铁车站设备吊装方案》
张杰
5) 安排恰当的劳动力及配备适当的机具设备进场
6) 完成材料设备的价格、质量的报审手续。
4.4.2施工顺序安排
1) 施工顺序的组织安排主要按照各分项工程的特点来划分。
2) 施工进入正常的安装工作，这是从整体的角度来讲，一方面要保证自己的安装工程的顺利进行，另一方面又要配合土建单位二次结构的施工。所以涉及二次结构的安装项目要施工，所含内容包括结构墙的管井，砖墙内的暗配管。
3) 在进入装饰阶段时，吊顶内机电安装的各类管道安装要遵循小管道避让大管道的原则，安装顺序为由上至下开始，这样使不同工种之间减少相互干扰，施工可以连续下去。
4) 各类系统的总管路可以优先安装，在现场条件允许的前提下，部分管道可以进行预制，然后在到现场进行安装，例如消防、喷淋的二次镀锌安装等。这样可以减少现场施工作业面，给其他工种增加了施工场地。
5) 各专业系统的施工顺序应该是先做总管,再进行支、干管的的施工，这
