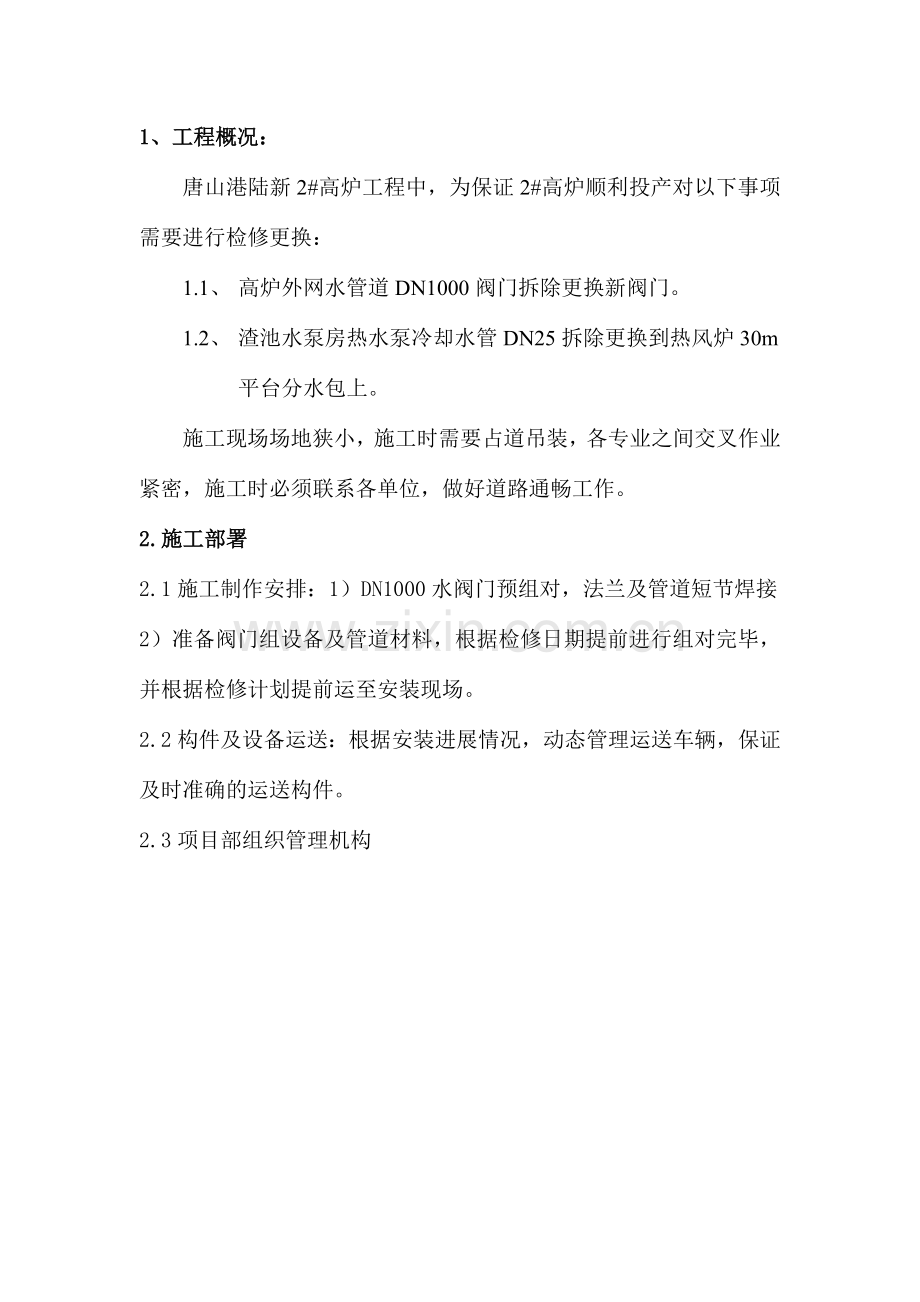

1、工程概况：
唐山港陆新2#高炉工程中，为保证2#高炉顺利投产对以下事项需要进行检修更换：
1.1、 高炉外网水管道DN1000阀门拆除更换新阀门。
1.2、 渣池水泵房热水泵冷却水管DN25拆除更换到热风炉30m平台分水包上。
施工现场场地狭小，施工时需要占道吊装，各专业之间交叉作业紧密，施工时必须联系各单位，做好道路通畅工作。
2.施工部署
2.1施工制作安排：1）DN1000水阀门预组对，法兰及管道短节焊接
2）准备阀门组设备及管道材料，根据检修日期提前进行组对完毕，并根据检修计划提前运至安装现场。
2.2构件及设备运送：根据安装进展情况，动态管理运送车辆，保证及时准确的运送构件。

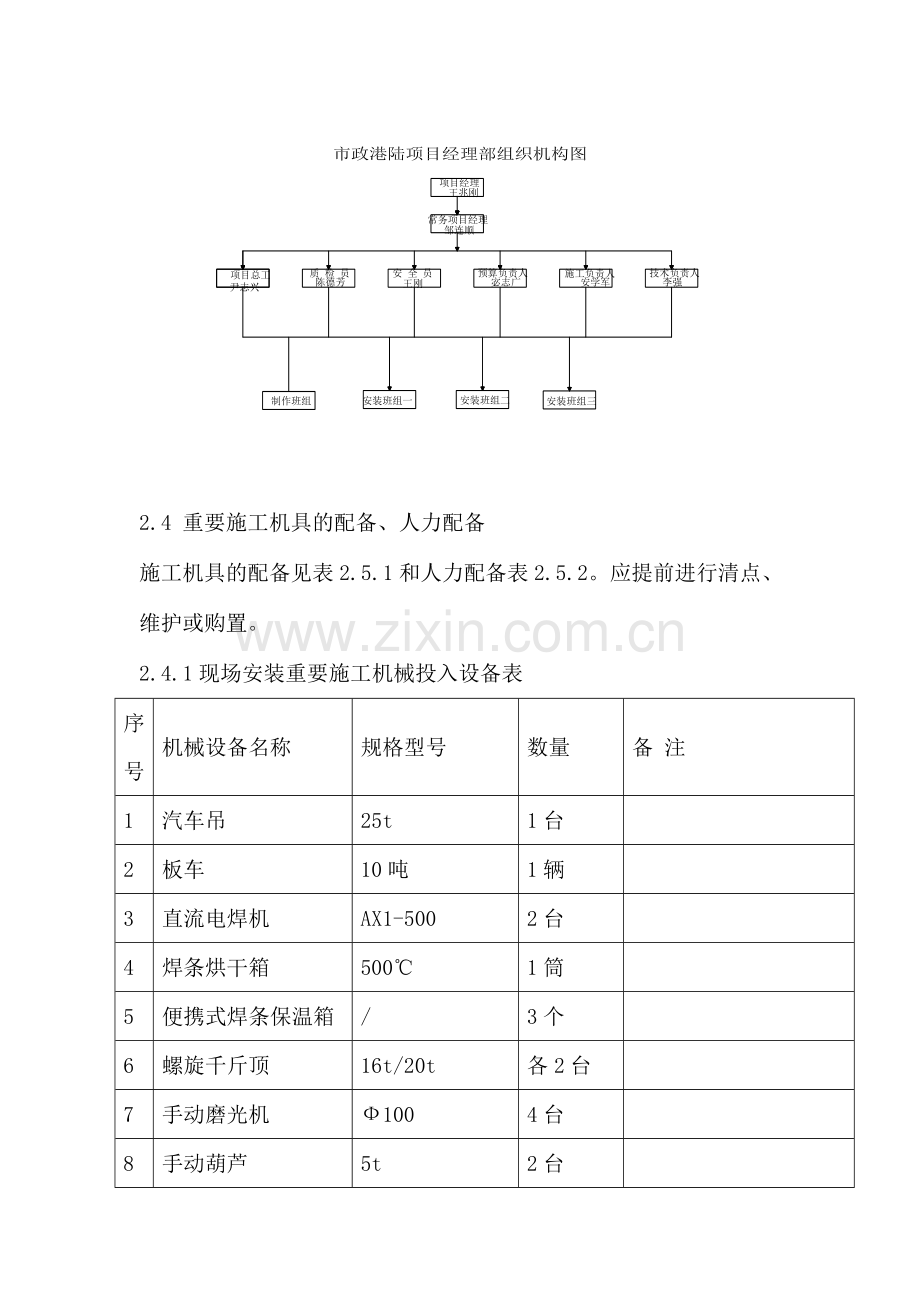

2.3项目部组织管理机构

2.4 重要施工机具的配备、人力配备
施工机具的配备见表2.5.1和人力配备表2.5.2。应提前进行清点、维护或购置。
2.4.1现场安装重要施工机械投入设备表
序号
机械设备名称
规格型号
数量
备 注
1
汽车吊
25t
1台

2
板车
10吨
1辆

3
直流电焊机
AX1-500
2台

4
焊条烘干箱
500℃
1筒

5
便携式焊条保温箱
/
3个

6
螺旋千斤顶
16t/20t
各2台

7
手动磨光机
Ф100
4台

8
手动葫芦
5t
2台

9
气焊工具

2套

10
铁锹

2把

10
手锤

2把

11
撬棍

4把

12
扳手

10把

13
钢丝绳
φ20
若干米

14
卡 环
10t
2个

2.4.2人力准备：
工种 时间
2月21日
气焊工
2人
配管工
4人
电焊工
2人
操作工
4人
架工
1人
管理人员
3人
合计
16人
3.安装方案
3.1 检修施工内容：
（1）高炉外网水管道DN1000阀门拆除更换新阀门。更换所需时间为12个小时
（2）渣池水泵房热水泵冷却水管DN25拆除更换到热风炉30m平台分水包上。更换所需时间为6个小时。
3.2施工方法
3.2.1高炉外网水管道DN1000阀门拆除更换新阀门
（1）原外网回水管道DN1000阀门拆除前与甲方代表联系拟定阀门具体位置，用挖沟机将阀门周边埋土挖出。
（2）阀门提前组对预制，阀门两端加设1m管道，将法兰焊接完毕，之后将阀门与法兰拧紧。
（3）检修当天使用25吨汽车吊及板车提前将阀门运送到位，之后进行原阀门拆除，拆除时将管道内的水排净后进行切割，切割时直接切割处管道前后1m的管道长度，保证新阀门及短管可以安装。
（4）进行新阀门及短管的安装焊接，焊接时将管沟内的水抽干。
（5）管道及阀门安装完毕后进行阀门井砌筑。
3.2.2渣池水泵房热水泵冷却水管DN25拆除更换到热风炉30m平台分水包上：
（1）原冷却水管拆除前与甲方代表及现场施工人员进行拆前检查，停产后开始拆除。
（2）拆除后运用拆除后的管道将管道改到热风炉30m平台，管道沿热风炉十字柱上下铺设。在热风炉30m平台分水包处安装DN25阀门一个。
4、安全、文明施工保证措施：
4．1、安全用电的规定：危险源：电击伤；危险等级：C级；
（1）各种用电机械必须有良好的接地或接零；对于手电钻、手砂轮（或磨光机）等手持电动工具，必须装有漏电保护装置。
（2）所有电动机械的工具，必须采用一机一闸制，严禁一个开关控制多个插座。停止工作必须立即拉闸断电。
（3）配电箱（盘）制作应牢固，绝缘性能好，尺寸合理，防水防潮性强；配电箱（盘）内要保持清洁，开关防护罩齐全，保险丝使用合适；多开关的箱（盘）应对各个开关注明用途标记，以防错用导致事故；严禁在配电箱内或盘上放置工具、材料等杂物。
4.2、施工机具使用的安全规定：危险源点：物体打击、机械伤害；危险等级：C级；
（1）各种机具使用前必须认真检查，严禁机械带病作业。
（2）各种机具必须按使用说明书或操作规程进行使用和保养，对有人机固定规定的机具，必须专人开机，非岗人员不得操作。各种机具严禁超负荷作业。
4.3、吊车梁的吊装，只能听从一人指挥，不得两人并列指挥或多人参与指挥。起重物移动时，不得有人在本区域内滞留、停立和通过。
4.4、索具、吊具要定期检查，不得超过额定荷载。焊接构件时不得留存起、吊索具。被碰过的钢绳，一律不得使用。正常磨损股丝应按规定更新。
4.5、施工过程的每一道工序中使用的乙炔、氧气、电源必须有安全防护措施，定期检测泄漏和接地现象。
4.6、所有制作场地的安全通道必须畅通。
4.7、吊装构件或材料时，必须对的把握好构件的重心，散装的扎紧捆好，现场工人不得站在吊运构件的下面，以免发生意外事故。
4.8、各类油漆和其它易燃、有毒材料，应存放在专门的库房内，不得与其它材料混放。现场使用的油料，应存放于专用库房，并配必要的灭火器材。
4.9、沾有油漆或油脂的棉纱、破布、油纸等废物，应收集存放在有盖的金属容器内，并及时解决。
4.10文明施工保证措施
A、制订文明施工管理制度，并认真执行。
B、按照施工布置安装机具和堆放材料，各种材料堆放整齐。
C、施工场地地面平整、道路通畅，修设良好的排水设施，重要进口的明显处有标牌，标牌鲜明周正，规格一致。
D、所有施工人员佩带上岗证，在向操作人员进行质量、安全、进度交底的同时，还须向操作人员明确文明施工的规定，严禁野蛮施工。
E、建立项目经理为首的文明施工保证体系，负责实行文明施工。
F、施工场地保持湿润，避免尘土导致环境污染。

唐山港陆2#高炉外网回水DN1000阀门更换方案

中国二十二冶集团市政港陆项目经理部
