引水工程隧洞灌浆工程分部工程验收鉴定书.doc

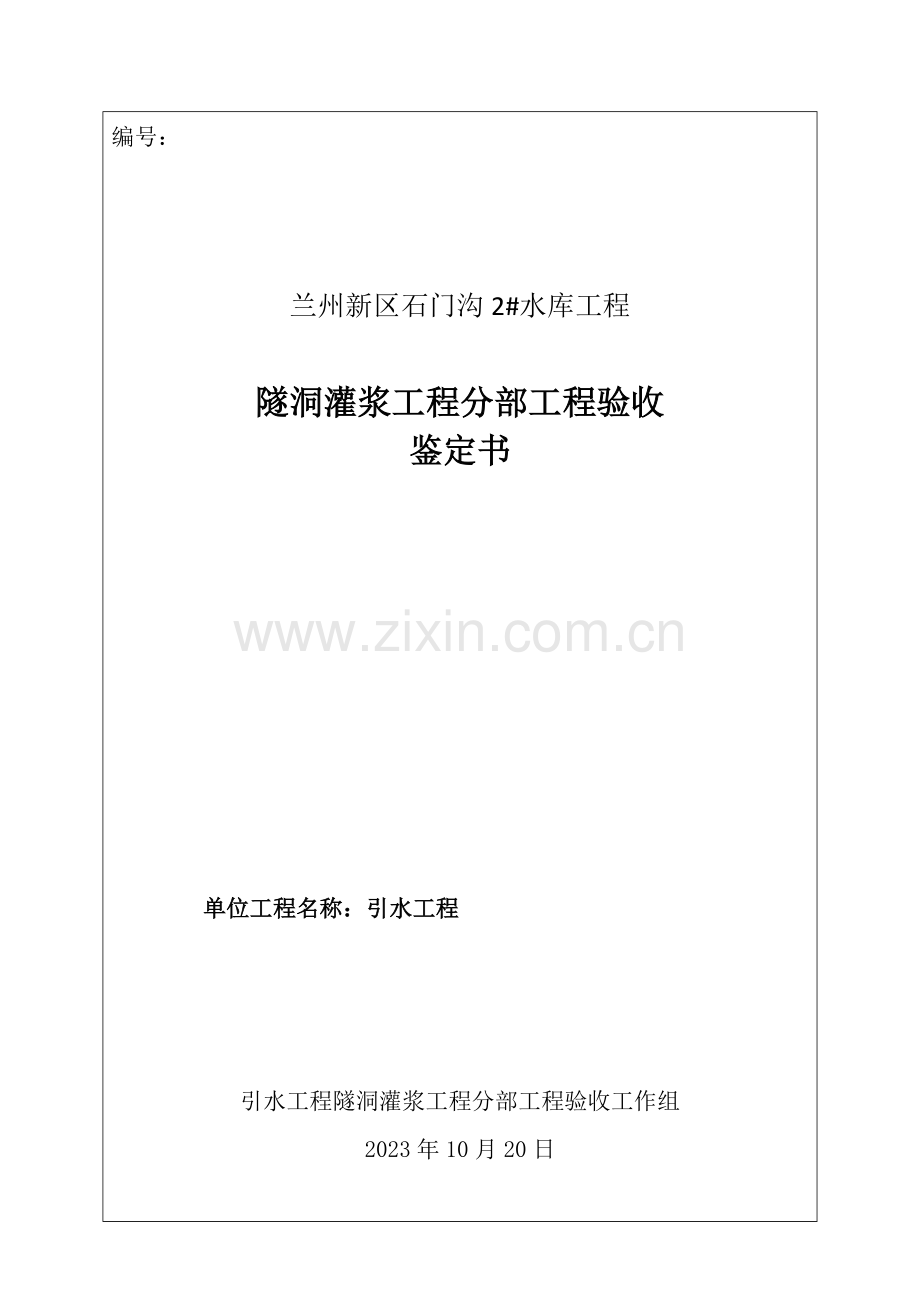

编号：

兰州新区石门沟2#水库工程

隧洞灌浆工程分部工程验收
鉴定书

单位工程名称：引水工程

引水工程隧洞灌浆工程分部工程验收工作组
2023年10月20日

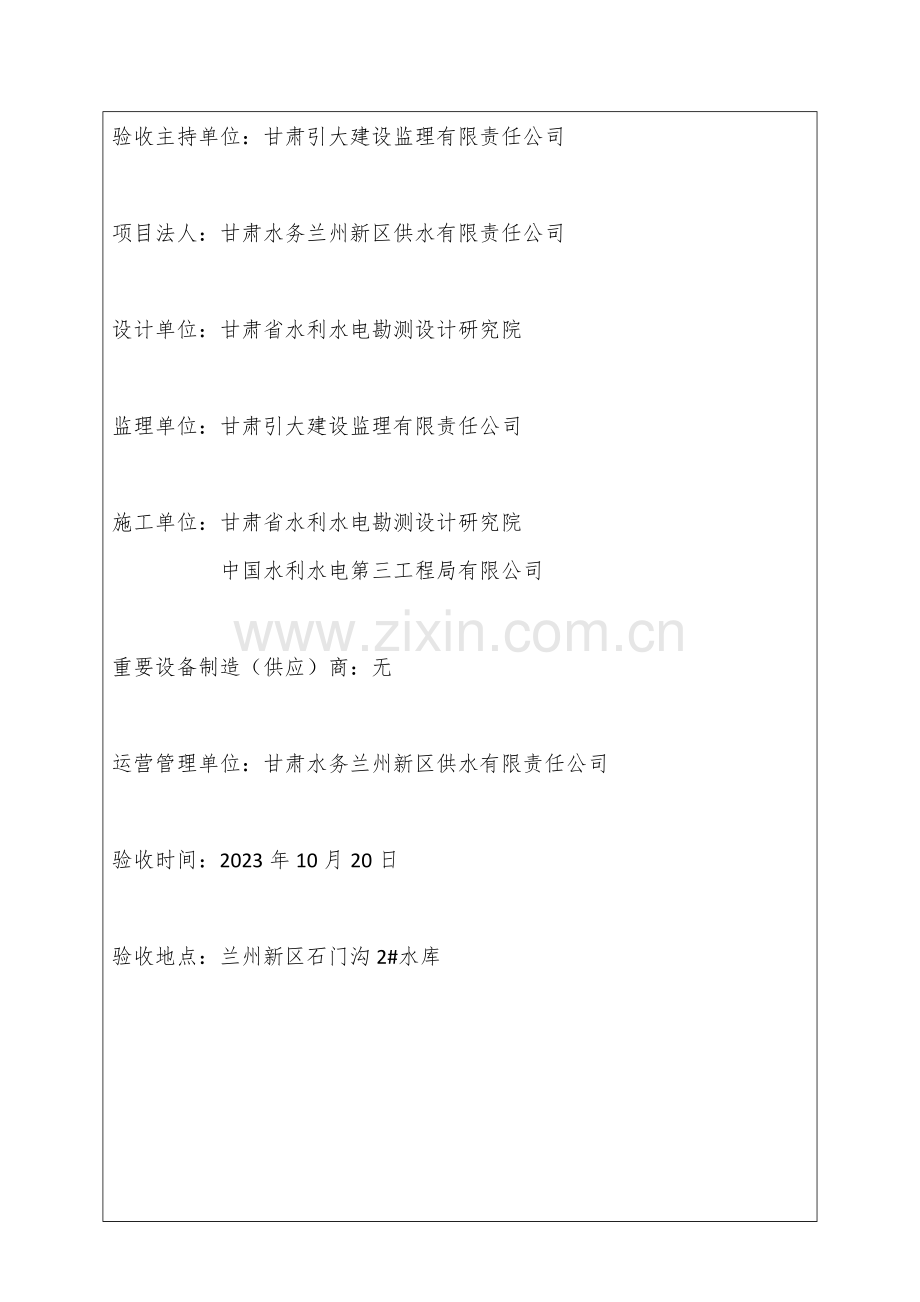

验收主持单位：甘肃引大建设监理有限责任公司

项目法人：甘肃水务兰州新区供水有限责任公司

设计单位：甘肃省水利水电勘测设计研究院

监理单位：甘肃引大建设监理有限责任公司

施工单位：甘肃省水利水电勘测设计研究院
中国水利水电第三工程局有限公司

重要设备制造（供应）商：无

运营管理单位：甘肃水务兰州新区供水有限责任公司

验收时间：2023年10月20日

验收地点：兰州新区石门沟2#水库

前言
验收依据：根据设计文献、相关规程规范、施工协议等。
根据《水利水电建设工程验收规程》SL223—2023规定对石门沟2#水库工程引水工程隧洞灌浆工程分部工程成立验收工作组（下称工作组），工作组由甘肃水务兰州新区供水有限责任公司、甘肃引大建设监理有限责任公司、甘肃省水利水电勘测设计研究院、中国水利水电第三工程局有限公司联合组成，经由甘肃水务兰州新区供水有限责任公司委托甘肃引大建设监理有限责任公司对本分部工程进行组织验收。
于2023年10月20日工作组对本分部工程中的相关质量检查过程资料和单元工程评估、施工记录进行具体查验及现场施工质量进行考评。
一、分部工程开工竣工日期
引水工程隧洞灌浆工程分部工程于2023年6月21日开工，于2023年9月15日竣工。
二、分部工程建设内容
引水工程隧洞灌浆工程，建设内容包含回填灌浆和固结灌浆。
三、施工过程及完毕的重要工程量
1、施工过程
（1）灌浆规定
1）在砼衬砌段内的灌浆，先进行回填灌浆，后进行固结灌浆。
2）砼衬砌与回填灌浆，在衬砌砼强度达成70%后进行；固结灌浆在该部位回填灌浆结束7d后进行。
（2）回填灌浆
1）预埋灌浆管
为了方便钻孔和避免在钻孔时打断钢筋，在砼衬砌中设立预埋管，之后通过预埋管进行钻孔和灌浆。
2）布孔
隧洞回填灌浆孔布置在顶拱中心角120°范围之内，间排距2.0m。回填灌浆孔在砼衬砌完毕后用手风钻直接钻进。
回填灌浆按分序加密的原则进行，灌浆孔分为两个顺序，奇数排为Ⅰ序，偶数排为Ⅱ序。同一排上的各孔为同一序孔，高处孔作为排气孔后灌浆。
3）灌浆材料
回填灌浆的浆液用纯水泥浆，水泥的强度等级为P.O42.5MPa。
4）灌浆
顶拱回填灌浆提成区段进行，回填灌浆压力0.3MPa，每区段长度不大于3个衬砌段。区段端部在砼施工时封堵严实。
回填灌浆采用“赶灌法”。
施工开始时，先钻出第Ⅰ顺序孔，然后自低端孔向高处孔顺次进行灌浆。当低处孔灌浆时，高处孔会自然排出空气和积水，接着排出浆液，当排出浆液达成注入浆液的浓度时，则封闭低处孔，改在高处排浆孔继续灌注，依此类推，向前赶灌，直至最后一孔。
5）灌浆结束与封孔
在设计压力下，当灌浆进行到灌浆孔停止吸浆后，延续10min，结束灌浆。
（3）固结灌浆
1）固结灌浆孔的布置和分序
固结灌浆孔的施工采用按环间分序，环内加密的方法，环间分为两序。第1、3、5等单数环孔为Ⅰ序孔，第2、4、6等双数环孔为Ⅱ序孔。同一环（即同一序）孔的施工遵循间隔加密的原则。
2）灌浆浆液
固结灌浆浆液用纯水泥浆，水泥的强度等级为P.O42.5MPa。
3）钻孔
固结灌浆孔采用手风钻直接钻透砼衬砌再钻入围岩。
当砼衬砌中钢筋十分密集时，在砼中预埋灌浆管。
4）冲洗
固结灌浆孔钻进完毕后，用大水流进行钻孔冲洗，冲净孔内岩粉和泥渣。
5）灌浆方法与压力
围岩固结灌浆用纯压式灌浆法。当灌浆孔基岩段长度小于６m时，可全孔一次灌浆，基岩段较深以及不良地质地段的灌浆孔用分段灌注。
各灌浆孔单独进行灌注，由隧洞底部开始两侧对称向上进行。在地层均匀、注入量较小的地段进行并联灌浆，并联孔位于同一环上对称分布。
6）灌浆结束
在设计压力下，当注入率不大于1L/min后，继续灌注30min即可结束。
2、完毕重要工程量
序号
项目名称
工程量
单位
备注
1
回填灌浆
m2
2203

2
固结灌浆
m
4495

3、实验检测
（1）水泥
水泥采用甘肃祁连山水泥厂生产的P.O42.5普通硅酸盐水泥，（袋、散）装进货量为300吨/4332.6吨，2023年6月1日至2023年9月11日,自检测33次，（抗折抗压强度记录结果以28d抗压结果到期为准），检测结果记录详见表3.6-1。
表3.6-1 P.O42.5水泥品质检查结果记录
记录参数
比表面积(㎡/kg)
安定性(雷氏夹法)
凝结时间(h：min)
抗压强度(MPa)
抗折强度(MPa)
初凝
终凝
3d
28d
3d
28d
检测次数
31
31
31
31
31
31
31
31
最大值
347
2
190
248
23.3
51.6
23.3
51.6
最小值
340
1
155
225
22
43.4
22
43.4
平均值
343
1
175
240
22.7
49
22.7
49
合格率(%)
100
100
100
100
100
100
100
100
依据标准GB175-2023
≥300
＜5mm
≥45min
≤600min
≥17
≥42.5
≥3.5
≥6.5
四、质量事故及质量缺陷解决情况
1、本工程无质量事故。
2、本工程无质量缺陷。
五、工程质量评估
序号
项目名称
单元个数
合格数
优良数
优良率（%）
备注
1
回填灌浆
88
88
85
96.6

2
固结灌浆
88
88
82
93.2

经监理复核本分部工程共176个单元，包含回填灌浆88个单元，固结灌浆88个单元。所有合格，合格率为100%，其中167个优良，优良率为94.9%。
根据《水利水电工程施工质量检查与评估规程》SL176—2023该工程评估为优良工程。
六、验收遗留意见及解决意见
本工程无遗留问题。
七、结论
经对工程项目逐项核算所有完毕及对各项资料进行查验其质量满足设计、施工规范规定且符合《水利水电工程施工质量检查与评估规程》规定，资料齐全，检查检测频率符合规范规定，检查结果满足设计和规范规定，验收工作组批准通过该项分部工程验收，质量评估为优良。
八、保存意见（保存意见人签字）

九、分部工程验收工作组成员签字表
序
号
姓名
职务/职称
单位
署名
1

甘肃水务兰州新区供水有限责任公司

2

甘肃水务兰州新区供水有限责任公司

3

甘肃引大建设监理有限责任公司

4

甘肃引大建设监理有限责任公司

5

甘肃省水电设计院及中国水电三局联合体

6

甘肃省水电设计院及中国水电三局联合体

7

甘肃省水电设计院及中国水电三局联合体

9

10

十、附件：遗留问题解决记录（无）
