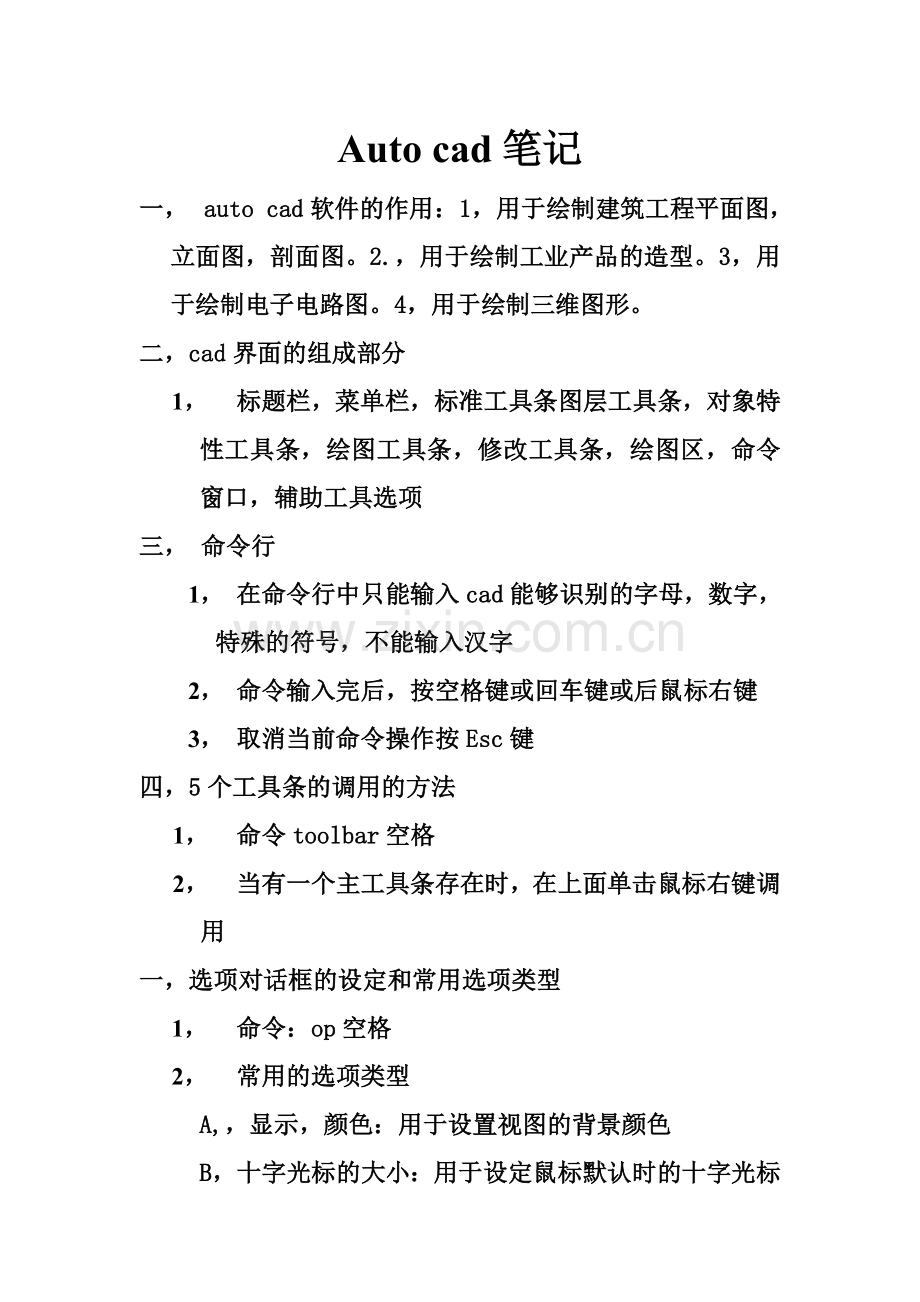

Auto cad笔记
一， auto cad软件的作用：1，用于绘制建筑工程平面图，立面图，剖面图。2.，用于绘制工业产品的造型。3，用于绘制电子电路图。4，用于绘制三维图形。
二，cad界面的组成部分
1， 标题栏，菜单栏，标准工具条图层工具条，对象特性工具条，绘图工具条，修改工具条，绘图区，命令窗口，辅助工具选项
三， 命令行
1， 在命令行中只能输入cad能够识别的字母，数字，特殊的符号，不能输入汉字
2， 命令输入完后，按空格键或回车键或后鼠标右键
3， 取消当前命令操作按Esc键
四，5个工具条的调用的方法
1， 命令toolbar空格
2， 当有一个主工具条存在时，在上面单击鼠标右键调用
一，选项对话框的设定和常用选项类型
1， 命令：op空格
2， 常用的选项类型
A,，显示，颜色：用于设置视图的背景颜色

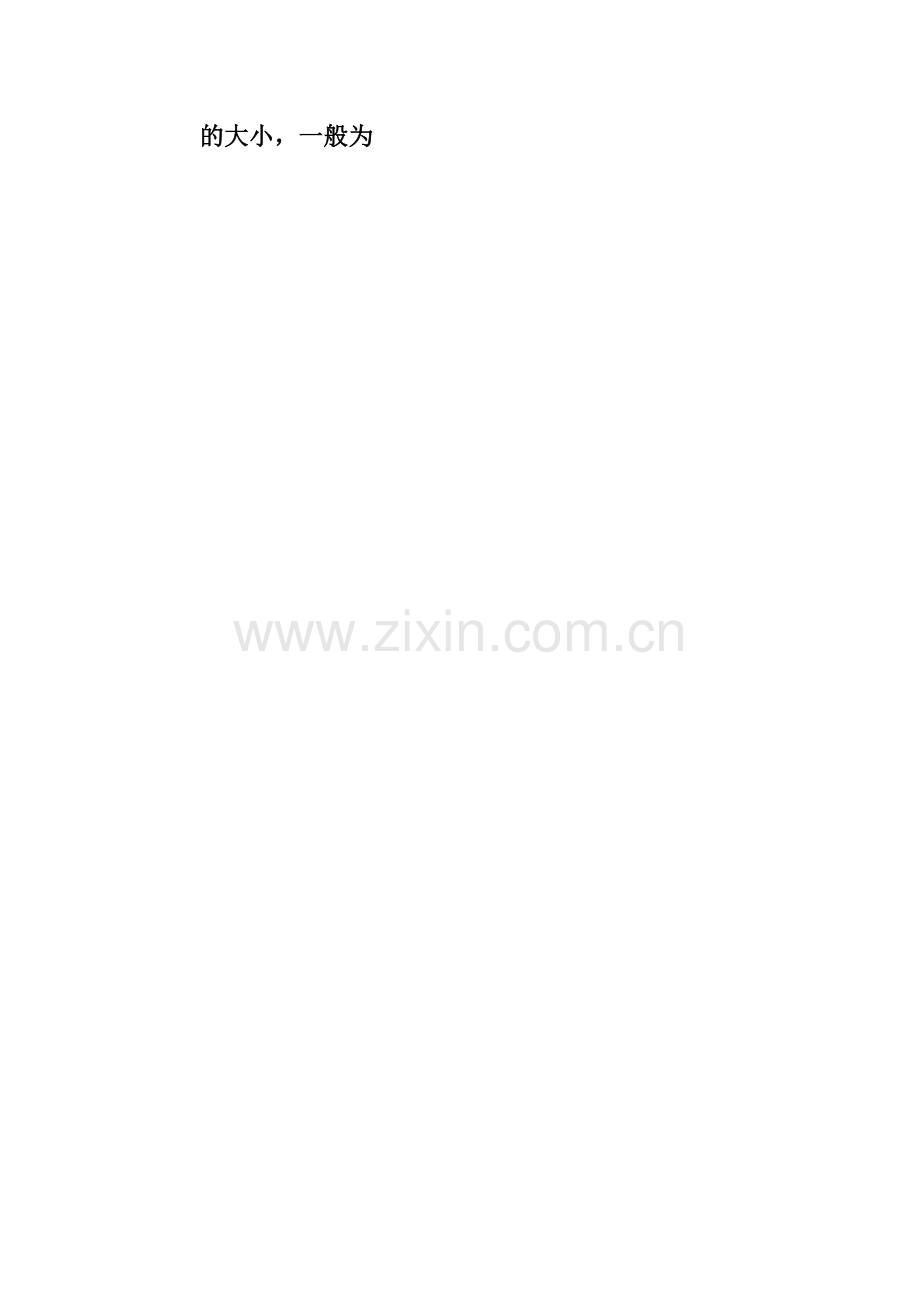

B，十字光标的大小：用于设定鼠标默认时的十字光标的大小，一般为

100
C，选择：拾取框的大小，用于设定鼠标十字中间矩形框的大小，夹点大小：用于设定鼠标选中图形时的大小和颜色
D，打开和保存：用于设定cad低版本打开高版本的方法，将另存为auto cad r 12 在进行文件的保存
二，创建新图形的方法及常用选择类型
1， 设定方法：先输入op空格，点击系统选项，将启动设为显示对话框，确定，再点击及文件，新建
2， 使用向导：可以分为高级设置和快速设置，在高级设置中可以设定五个选项
A， 单位：用于设定测量时所用的单位类型，默认是为小数
B， 角度：用于设定测量时所用的进制，默认时为十进制，画线时线的长度也以十进制为基准
C， 角度的测量：用于设定测量角度或画线时以哪个方向为测量的零度，默认时东方向为零度，并且逆时针方向的角度为正值，顺时针方向的角度为负值
D， 区域：用于设定绘图时图纸的比例空间的大小，默认时为A3 420*297
三，直线

1， 直线的命令：L空格
2， 直线的特点：利用直线绘制的线是一组独立的线段
3， 直线的命令属性
A， 闭合：C空格用于设定线的起点和终点进行封闭
B， 放弃：U空格，用于取消前一点的操作
一，图形的选择方法
1， 鼠标的单击：可以连续选择多个图形
2， 鼠标的左框：从左向右选择，图形必须全部在途框内才能处于选择状态
3， 鼠标的右框：从右向左选择，框为虚框，只要虚框接触到图形的一部分，图形就处于选择状态
说明：图形处于选择时线为虚线，点为蓝色，取消选择按Esc键，删除当前选择的图形按Delte
二，鼠标滚轮的作用
1， 鼠标滚轮的实质是对视图背景的操作，不是对图形的操作
2， 前后拖动滚轮可以对视图进行放大和缩小
3， 按住鼠标滚轮不动，可以对视图背景进行平移
三，坐标
1， 坐标的表示方法{x.y}

2， 坐标的分类；Usc，视图坐标， World，世界坐标，笛卡尔坐标
3， 坐标原点的判别方法，坐标轴的交点如果十字，代表坐标原点（0.0）
四，直线绘制的四种方法
1， 绝对坐标法；利用纯坐标去绘制直线表示方法（x，y），确定点时总是把x，y轴之间的交点看成是坐标原点（0.0）
2， 相对坐标法：表示法@ x，y 其中@代表相对坐标，总是把前一个点的值看 成是坐标原点，即0.0
3， 线长夹角法：表示方法：@距离<角度，其中@代表相对坐标，距离代表线的长度，角度代表线的方向
五，修剪工具的使用
1， 修剪工具的作用：用于剪掉不需要的线段
2， 命令：TR空格
3， 使用方法：先输入TR空格击鼠标右键一次，连续单击鼠标左键
4， 使用条件：使用时在被剪线段两端的交点处必须一 端向另一侧有返向的延长线
六，图案的填充
1， 图案填充的作用：用于在闭合图形的内部添加颜色或图案，代表不同的材质模型

2， 命令：H空格
3， 使用方法：先输入H空格,点击拾取点，在图形的内部单击，击右键确定，选择样例，添加合适的图案或颜色（Solid）先选择预览后确定
4， 图案填充的常见属性
A,.比例：用于设定图案的多少
B．角度：设定图案的方向
C．拾取点；使用此图形必须是闭合的
七，太极图的绘制
1， 知识点：圆的命令：C空格
2， 两点画圆：ZP空格 对象捕捉须设为：象限点
一，多边形工具
1， 命令：POL空格
2， 多边形的范围：3——1024个
3， 命令属性：A,内接圆：i B，外切圆：C
二， 多重修剪的使用方法：输入TR空格，右击输入F空格，鼠标指定两个或三个参考点，选中要剪的线段回车，下次在使用时需重新输入F空格
三， 鼠标的三种情况
1， 十字加小方框：无会图状态
2， 十字：绘图状态

3， 小方框：选择对象
四， 基点：指视图中任何一个点击的点，都可以叫做基点
五， 复制工具
1， 命令：CO空格，选择要复制的对象，右击指定基点，从一个位置拖到另一个位置，或输入数值。确定两个图形之间要移动的距离
2， 多重复制图形的方法：CO空格，选择对象，击右键，输入M空格，指定基点拖动，击右键结束
六，缩放工具
1， 作用：由于对图形放大和缩小
2， 命令：SC空格
3， 使用方法：先输入SC空格，选择对象，击右键，指定基点（缩放中心），输入缩放的比例因子值
说明：以1为标准，大于1图像放大，小于1图形缩小
七，移动工具
1， 命令：M空格
2， 使用方法：先输入M空格，选择移动对象，击右键，指定基点，拖动鼠标
八，矩形工具：命令：REC 空格 D空格 ，输入长宽
九，范围缩放：先输入Z空格，击右键，选择范围缩放

一，对象捕捉

1，对象捕捉的开启方法：A，快捷键F3, B鼠标在文字上单击
2,对象捕捉的设定方法：A,在命令行中输入DS或SE空格，B,当鼠标处于一个命令上时，鼠标放在对象捕捉的图标上，击右键选择设置
二，文字
1. 文字的命令：T空格
2. 文字的输入方法：先输入T空格，用两个点指定一个大框，然后输入文字，选择文字，调整字体为宋体，设定字体的大小
3. 文字的修饰方法：在文字上双击，直接修改
三，圆弧的命令：A空格，默认时三点画弧
四，偏移共居
1. 作用：用于做等距曲线
2. 命令：O空格
3. 使用方法：先输入O空格，再输入偏移的距离，单击偏移得对象，指定偏移的方向
五，图框
1， 图框的组成：图框由图纸边界线，图框线，和标题栏组成
2， 图纸，图框的大小
A0：1189*841

A1：841*594
A2：594*420
A3：420*297
A4：297*210
3， 图纸边界线和图框线之间的距离设定
A0.A1.A2，时为10mm A3.A4，时为5mm
4， 宽度的设定：将图框线设为0.3mm宽
六，分解
1， 作用：用于将整体线转换为独立的线
2， 命令：X空格
3， 使用方法：先选择对象，再输入X空格
一，标注
1， 标注的组成：标注由尺寸界限，尺寸线，尺寸符，尺寸数字组成
2， 标注的方法：A，鼠标在两个端点处单击 B,击右键，鼠标单击拖动
二，标注的分类
1， 线性标注：命令：Dai空格。只能标注水平线和垂直线，不能标注斜线
2， 对齐标注：命令：DAL空格。可以标注任何方向的直线
3， 半径标注：命令：DAR空格

4， 直径标注：命令：DDi 空格
5， 圆心标注：命令：DCE空格
6， 角度标注：命令：DAN 空格
三，连续标注
1， 作用：用于标注公用同一条尺寸界限的线段
2， 命令：DCO空格
3， 使用方法：先用DAL制作一个基准标注，再输入DCO空格，鼠标在端点处单击
四，标注的修改
1， 命令：D空格，点击修改
2， 制作标注时必须注意四个组成部分必须为同一个颜色，一般为白色
3， 标注修改的四个选项
A,设定调整中的全局比例值
B,将箭头设为建筑标记
C,设置起点偏移量
D,设置超出尺寸值
五，正交画直线
1， 打开正交的快捷键：F8
2， 正交的特点：只能画水平和垂直的直线
3， 线长可以直接输入

一，圆角
1， 圆角的命令：F空格
2， 使用方法：先输入F空格，再输入R空格，输入R半径值，单击两边的线
二，椭圆：命令：EL空格
三，镜像
1， 命令：Mi空格
2， 特点：大小一样，方向向反
3， 使用方法：先输入Mi空格，选择要镜像的图形，击右键，指定两个点作为镜像线，击右键确定
四，多线
1， 多线的作用：用于绘制墙体线或绘制双线，多线的条数：1——16
2， 多线的命令：ML空格
3， 多线的特点
A,是一组平行线,又是一组整体线
B,不能通过特性面板改变颜色，但可以利用X分解来改
C，多线不能直接使用TR空格命令来剪，但分解后就可以利用该命令来剪
4，多线的命令属性
A,比例S：用于设定两条线之间的距离，一般为240

B,对正J：用于设定多线相对于直线的位置关系，一般可分为三种，上对正T，下对正B，无对正Z。
5，多线样式：用于改变 多线的颜色，线型，线的个数，偏移量等
一，图形界限
1， 图形界限的作用：由于设定图纸空间的大小
2， 图形界限的设定方法
A， 利用直线制作一条辅助线（长度大于或等于图形的最大尺寸），输入Z两次空格，右击选择范围缩放，用完再删除
B， 利用命令Limits两次空格，输入坐标点，输入Z两次空格，右击选择范围缩放
二，坐标的显示和隐藏：命令：UCSicon空格，OFF空格
三，定位轴线
1， 轴网：由轴线和轴号组成
2， 轴线：用于确定墙体的位置，轴线的颜色，线型一 般为虚线，红色，005号线
3， 轴好：由圆和字母，数字组成，竖轴线用数字表示，从左向右输入，开始数字为一，横轴线用字母表示从下向上输入，开始字母为A（i，O,Z不用）
四，线型
1， 线型的设定命令：LT空格，点击加载

2， 虚线的设定方法：先输入LT空格，加载005号线，选中线，打开对象，特性中的线型控制，找到刚加载的虚线，按ESC取消选择
3， 线型比例的设定方法：LTS空格、输入值。
一，多段线
1， 多段线的作用：由于绘制直线和圆弧
2， 命令：PL空格
3， 多段线的特点：是一组整体线
4， 圆弧的命令：A空格，先输入PL空格，再输入A空格
5， 门的表示：直线加90度的圆弧
6， 线的宽度的命令：W空格，用于输入多段线的宽度
说明：设定方法，先输入PL空格，指定一个点再输入W空格，分别输入起点和终点的宽度值
二，旋转
1， 作用：用于对图形旋转一定的角度
2， 命令：RO空格
三，阵列
1， 阵列的作用：用于对图形进行用规则的复制
2， 命令：AR空格
3， 阵列的分类：可分为矩形阵列和环形阵列
4， 行列的偏移量：输入的值代表相邻两图形之间移动的距离

一，图层
1， 图层的作用：用于对同一类型的线做一个人统一的管理，以便于修改
2， 图层命令：LA空格
3， 打开后，先新建，创建一个层，并命名
4， 使用图层时，必须将所用图层作为当前图层
5， 图层的关闭和冻结的区别
A：相同点：图形都不回在视图中显示
B：不同点：当图层被关闭时，可以将此层作为当前图层，在此层上也能绘制图形，但不会显示图形
C：当图层被冻结时，不能将此层作为当前层，也不能绘制图形
二，画平面图形的步骤
1， 设定图形的界限
2， 创建图层并命名，设定图层的颜色，线型，并将此层置为当前层
3， 话定位轴线
4， 画墙体线，画完后再确定门窗的位置
5， 画门窗
6， 画其他的建筑构件

7， 建层做标注
三，制作相交线的方法
1， 命令F空格
2， Cha空格
四，延伸
1， 延伸的作用：用于将线段的一个点延长到另一条线段上
2， 命令：EX空格
3， 使用方法：先输入EX空格，单击要延伸的边界线，右击，再单击要延伸的对象
五，特殊符号的输入
1， 正负号的输入：T空格，击右键，在符号中选择
2， 分数的输入：T空格，输入数值，点击堆叠
3， 上下标的输入：例如输入100的平方，T空格，1002/，选中2/，单击堆叠，击右键点击特性
一．图块
1. 图块的作用：用于将最常用的图形转换为一个图块。例如门和窗转换后为一个整体。
2. 图块的分类：可以分为内部块和外部块
3. 内部块：只能在同一个打开的文件中使用的图块叫内部块。定义命令：B空格
4. 插入图块的命令：I空格

5. 外部块：在任何文件中都能使用的图块叫外部块。定义命令：W空格
二．文字样式
1. 文字添加一个指定的样式，便于对文字的修改，添加时一般设定：新建一个样式名和设定字体。
2. 文字样式的命令：ST空格
3. 输入方法：先设ST再输T
三.点
1. 单点的输入：PO空格
2. 多点的输入：鼠标点击工具
3. 点样式的设定：在格式菜单下选点样式
4. 点样式的应用：A:定数等分，将一条线段按一定的数目等分一定的数目。定义命令：DIV空格。B：定距等分：按一定的距离将一条线段分一定的段数。定义命令：ME空格
四． 样条曲线命令PL空格，用于绘制不规则的曲线图形，结束时必须按三次空格
五 ，坐标
1. 命令：UCS空格

坐标常用的命令属性：A。新建N：创建一个新的坐标系。B。移动：M将一个坐标移动到其他的位置
2. A.顶视图。左视图。前视图。西南等轴承侧视图
一．ELEV
1. ELEV的作用：用于设定二维图形转换为三维图形的一种命令格式
2. 命令属性：A：标高：设定图形与地面之间的距离，一般维0.B：厚度：设定图形沿Z轴的高度
二．使用ELEV画墙体线的方法
1. 先输入ELEV，设定厚度值，再输入PL空格,再输入W空格，240空格，240空格，开始画墙体线
三．平面图转换为三维视图的方法
1. 先画平面图
2. 转换到西南等轴侧视图，输入ELEV设定三维视图的高，再输入PL指定起点，再输入W设定宽
四．改变：Change 空格，用于改变ELEV设定的原值
五．三维几何体命令
1. 长方体：BOX空格
2. 圆柱体：Cylinder空格
3. 球体：Sphere空格
4. 圆环：Torus
5. Isolines：设定三维图形的光滑度值
六．Extrude 挤出

1. 先画二维图形，再输入命令，输入高值，两次确定
2. 画好一个路径，再好一个截面，制作截面沿路径的方向生成图形，注意：画截面和路径时必须时垂直的
七．旋转命令
1． 旋转的作用：用于将图形的一个截面沿一条直线进行旋转
2． 旋转的命令：Revsurf
3． 使用方法：先画图形的截面和旋转直线，再输入Surftab1，设定45度，再输入Surftab2，设定45度，输入Revsurf，先点截面再点截面轴线，两次确定
4． Surftablr，用于设定旋转图形的光滑度
八．用于设定独立线转换为整体系的方法
1. 命令：PE空格
2. 使用方法：使用时先输入PE空格，再单击一条直线，Y空格，J空格，选中所有线，两次空格
