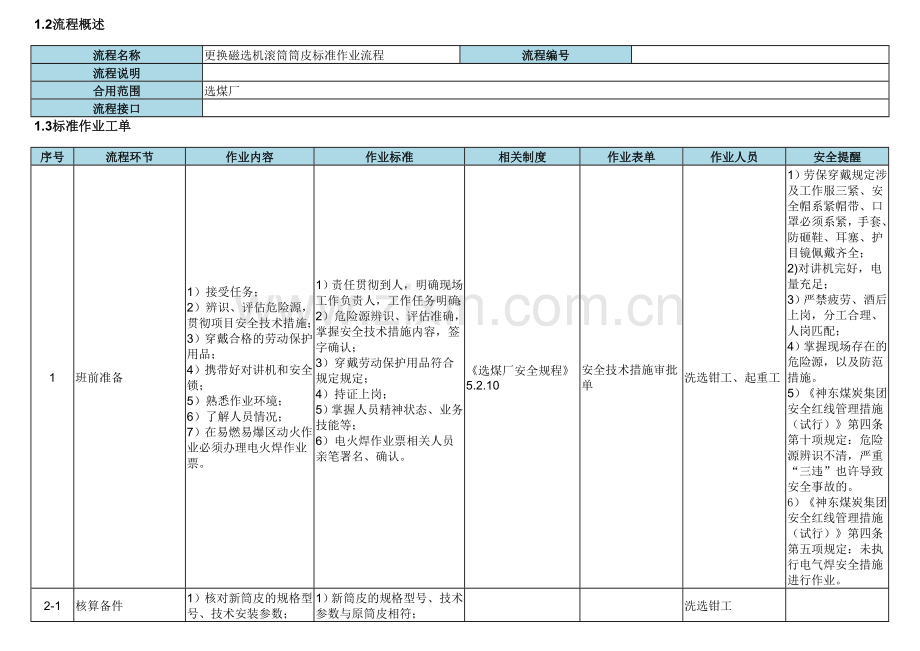

附表更换磁选机滚筒筒皮标准作业流程.doc

1.2流程概述
流程名称
更换磁选机滚筒筒皮标准作业流程
流程编号

流程说明

合用范围
选煤厂
流程接口

1.3标准作业工单
序号
流程环节
作业内容
作业标准
相关制度
作业表单
作业人员
安全提醒
1
班前准备
1）接受任务；
2）辨识、评估危险源，贯彻项目安全技术措施；
3）穿戴合格的劳动保护用品；
4）携带好对讲机和安全锁；
5）熟悉作业环境；
6）了解人员情况；
7）在易燃易爆区动火作业必须办理电火焊作业票。
1）责任贯彻到人，明确现场工作负责人，工作任务明确；
2）危险源辨识、评估准确，掌握安全技术措施内容，签字确认；
3）穿戴劳动保护用品符合规定规定；
4）持证上岗；
5）掌握人员精神状态、业务技能等；
6）电火焊作业票相关人员亲笔署名、确认。

《选煤厂安全规程》5.2.10
安全技术措施审批单
洗选钳工、起重工
1）劳保穿戴规定涉及工作服三紧、安全帽系紧帽带、口罩必须系紧，手套、防砸鞋、耳塞、护目镜佩戴齐全；
2)对讲机完好，电量充足；
3）严禁疲劳、酒后上岗，分工合理、人岗匹配；
4）掌握现场存在的危险源，以及防范措施。
5）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
6）《神东煤炭集团安全红线管理措施（试行）》第四条第五项规定：未执行电气焊安全措施进行作业。
2-1
核算备件
1）核对新筒皮的规格型号、技术安装参数；
2）检查新筒皮。
1）新筒皮的规格型号、技术参数与原筒皮相符；
2）新筒皮外观无形变，表面平整、焊缝光滑无凸起。

洗选钳工

2-2
准备工器具、材料
1）准备呆梅扳手、手锤、撬棍、大锤、不锈钢支架两套等工具及手拉葫芦、吊装带、U型环等起重器具、材料，并运至作业现场；
2）准备碳弧气刨工具、焊接工具一套。

1）工具及起重器具齐全、合用、完好，材料齐备。
2）气割工具完好。

《安全规程》十不吊
领料单（洗选）、工具清单
洗选钳工、起重工
1）搬运工器具人员互相配合得当；
2）设备检查合格，符合标准；
3）吊运作业严格执行《起重作业操作规程》，起重过程中人员站位对的；
4）气割作业严格执行《电气焊操作规程》。
5）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。

2-3
吊运磁选机滚筒筒皮
准备磁选机滚筒筒皮到作业现场
1）专人指挥，核算吊具吨位选择是否合适、完好；
2）吊挂牢固，通道畅通，吊运平稳；
3）吊运磁选机滚筒筒皮至作业的不锈钢支架上。

《安全规程》十不吊
领料单（洗选）
洗选钳工、起重工
1）吊运作业严格执行《起重作业操作规程》；
2）人货不允许混装；
3）作业人员站在安全位置。
4）吊运时保证金属工具及活动构件与远离导磁体，严禁使用钢丝绳等金属吊装工具吊运。
5）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。

3
申请停电
1）现场作业负责人负责向集控室申请办理相关设备停电手续，并明确检修内容；
2）集控室确认停电后，告知停电申请人验电。

1）作业负责人必须明确告知集控室对要检修的设备及其上下关联设备进行停电；
2）集控室在接到停电申请时，必须认真做好记录，并同时和停电申请人核对设备号无误后，通过对讲机向电工下达停电作业指令；
3）集控室接到设备已停电的告知后，告知申请停电人员所申请的设备已停电。

停送电工作票（洗选）
选煤集中控制操作工
洗选钳工
洗选电工
1）调度室、电工、停电申请人在规定停电时必须逐台报设备号，且每次所报设备台数不能超过三台。2）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。

4
验电
对停电设备进行验电，并确认停电。
作业负责人接到调度室告知设备已停电，确认该设备已打到就地模式，在确认设备周边无人作业后，方可点动起车按钮进行验电。

洗选钳工
本岗位操作工

1）验电时人员必须站在安全位置；
2）现场工作负责人在集控室未告知停电前严禁私自联系岗位操作工验电。3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。

5
闭锁
将已停电设备的就地按钮闭锁，并上锁。
1）闭锁到位、上锁可靠，钥匙由上锁人保管；
2）作业人员进入设备、设施内部前必须上锁并随身携带钥匙,同时设专人监护。

洗选钳工
1）使用的安全锁必须完好可靠；2）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。

6-1
拆卸防护罩
拆卸传动链轮的防护罩，并放置到指定位置。
防护罩完好。

洗选钳工
1）拆卸防护罩人员配合得当，防止伤害。
2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
6-2
拆卸清扫器
拆卸清扫器、固定装置，将清扫器、固定装置放置在指定位置。
固定装置完好。

洗选钳工
1）搬运清扫器时人员配合得当，防止滑落伤人。
2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
7
拆卸轴端支座
1） 打开磁偏角调整装置；
2） 拆卸滚筒两侧支座的压盖螺栓并放置到指定位置。
磁偏角调整装置、螺栓、压盖完好。

洗选钳工
1）使用合适的工具2）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
4）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。

8
拆卸链条
拆卸地脚螺栓后将滚筒向驱动侧前平移，链条松动后，拆卸链条并放置到指定位置。检查链条、链轮的磨损情况。
链条、链轮完好。

洗选钳工
1）拆卸链条配合得当，防止挤伤手指。2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
9
吊运滚筒
1）使用吊装带吊挂磁选机滚筒；
2）吊运滚筒到指定位置。
1）吊挂牢固，吊运平稳；
2）专人指挥吊运；
3）人员站位安全。
1）《选煤厂安全规程》15.3
2）《安全规程》十不吊

洗选钳工、起重工
1）吊运作业严格执行《起重作业操作规程》；
2）滚筒吊挂牢固、吊运平稳，远离导磁体，严禁使用钢丝绳吊挂磁选机滚筒。
3）吊运时保证金属工具及活动构件与远离导磁体。
4）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
5）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
10
拆除旧筒皮
1）拆除旧筒皮，采用碳弧气刨将旧筒皮刨开取出；
2）打磨滚筒与筒皮连接的焊点。
1）选择合适的焊接工艺参数（操作时，碳棒合适的伸出长度80-100mm，当烧损到20-30mm后要进行调整）；
2）滚筒完好，平整，无凹凸点。
3）碳弧气刨执行双线作业。
《电气焊操作规程》
安全技术措施审批单
洗选钳工
1）使用角向磨光机、碳弧气刨时必须佩戴护目镜，防护到位，防止灼伤；2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
11
清理、检查
1）清理轴座、滚筒轴头结合面；
2）检查链轮盘、压盖的磨损情况，检查完毕涂抹润滑脂；
3）清理滚筒的表面。
结合面、滚筒表面清理干净，满足装配规定。

GB50231-2023《机械设备安装工程及验收通用规范》5.1

洗选钳工
1）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
2）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
12
安装新筒皮
1）使用专用夹具将新筒皮贴合在磁选机滚筒上。
2）使用电焊机不锈钢焊条对筒皮的对接处、与滚筒两侧进行断焊焊接；
3）焊接后对焊缝打磨解决。
1）筒皮安装牢固到位，无缝隙，无凸起。
2）筒皮的茬口方向与磁选机滚筒的旋转方向一致。

洗选钳工
1）焊接筒皮时防护到位，防止灼伤。
2）专用夹具采用不锈钢材料。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
4）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
13
吊运滚筒
1）使用吊装带吊挂磁选机滚筒；
2）吊运到滚筒安装位置。
1）吊挂牢固，吊运平稳；
2）专人指挥吊运；
3）人员站位安全。
1）《选煤厂安全规程》15.3
2）《安全规程》十不吊

洗选钳工、起重工
1）吊运作业严格执行《起重作业操作规程》；
2）滚筒吊挂牢固、吊运平稳，远离导磁体。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
4）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
14
安装链条
1)松开减速器地脚螺栓，将传动链条安装在减速器与滚筒链轮上；
2）移动减速器滚筒调整链条张紧度。
链条张紧度合适，链条张紧度合适，链条可以往上下按10-20mm为宜。
GB50231-2023《机械设备安装工程及验收通用规范》5.7

洗选钳工
1安装链条配合得当，防止挤伤手指。2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。。
15
安装轴端支座
1）滚筒调平找正；
2）安装压盖，紧固地脚螺栓；
3）连接磁偏角装置。

1）减速器链轮与滚筒链轮中心线平齐；
2）滚筒安装到位，螺栓紧固到规定扭矩，螺栓M20，8.8级螺栓拧紧力矩466.4Nm；
3）磁偏角角度对的，磁偏角调整5度。

GB50231-2023《机械设备安装工程及验收通用规范》5.2

洗选钳工
1）使用合适的工具。
2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
16-1
安装清扫器
安装新清扫器，调整松紧度，紧固螺栓。
1）清扫器安装到位，固定牢固；
2）清扫器与滚筒表面松紧度合适。

洗选钳工
1）搬运清扫器时人员配合得当，防止滑落伤人。
2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
16-2
安装防护罩
安装传动链轮的防护罩。
安装牢固，防护完好。

洗选钳工
1）安装防护罩人员配合得当，防止伤害。
2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
17
清理现场
1）清点工器具、材料、配件；
2）清理现场杂物；
3）清点人员；
4）拆除机械锁；
5）拆除警戒线；
6）废旧筒皮回收至指定位置，并做好记录.。
1）工器具、配件及剩余材料回收齐全；
2）现场整洁、干净；
3）确认检修人员所有撤出检修设备内部；
4）机械锁完好，并放置到位。
《安全规程》十不吊
1） 工具清单
2）《交旧领新记录》
洗选钳工、起重工
1）保证相关设备内部无人员。
2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
18
申请送电
1）现场作业负责人向集控室申请办理送电手续；
2）电工接到集控员的送电指令后进行送电操作，上锁人解除闭锁。

1）作业负责人必须明确告知集控室对要送电设备进行送电；
2）集控室在接到送电申请时，必须认真做好记录，并同时和停电申请人核对设备号无误后，通过对讲机向电工下达送电作业指令；
3）集控室接到设备已送电的告知后，告知申请送电人员所申请的设备已送电。

停送电记录或工作票（洗选）
选煤集中控制操作工
洗选钳工
洗选电工
1）检查此设备及其周边环境，确认具有送电条件后，方可申请送电。
2）调度室、电工、送电申请人在规定送电时必须逐台报设备号，且每次所报设备台数不能超过三台。
3）《神东煤炭集团安全红线管理措施（试行）》第四条第八项规定：违章带电作业。
19
试车
1） 告知本岗位操作工配合洗选钳工进行试车；
2） 观测滚筒、链条运营情况；
3）2）运营跟踪、记录。
1）磁选机运转平稳、无异响，轴承温升不超过35摄氏度；
2）链条无卡堵、咬链、无异响、无倾斜、松紧度适宜；
3）空载试车、运营跟踪符合规定规定；
4）磁选机介质回收率不低于99.8%。
5）反馈准确及时。

本岗位操作工
洗选钳工
1）确认相关联设备无检修、岗位及其别人员作业；
2）《神东煤炭集团安全红线管理措施（试行）》第四条第十项规定：危险源辨识不清，严重“三违”也许导致安全事故的。3）《神东煤炭集团安全红线管理措施（试行）》第四条第九项规定：未检查周边是否有人,启动车辆或移动、运转设备。
20
填写记录
报告、跟踪、填写记录填写记录
1）向相关人员和集控室报告检修完毕情况和跟踪注意事项；
2）记录检修内容。
1）报告内容及时、准确， 12小时内每小时点检一次，12-72小时每2小时点检一次；
2）记录真实、准确、无漏掉。
设备检修记录（洗选）
洗选钳工

）
