哈工大2010年数电期末试题+答案.doc

上传人:a199****6536 文档编号:3100005 上传时间:2024-06-17 格式:DOC 页数:7 大小:1.01MB
下载 相关 举报

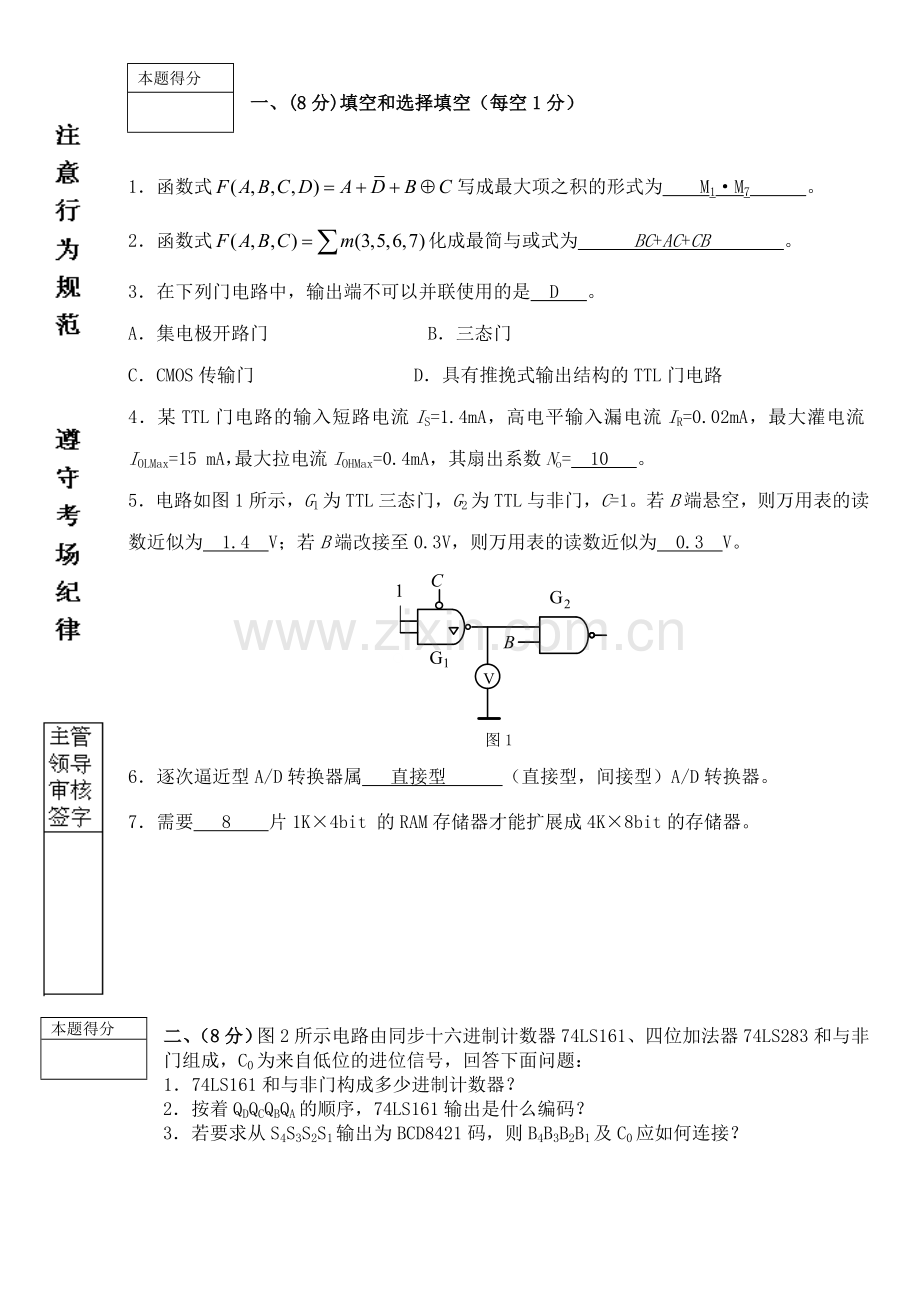

哈工大2010年数电期末试题+答案.doc_第1页
第1页 / 共7页
哈工大2010年数电期末试题+答案.doc_第2页
第2页 / 共7页
哈工大2010年数电期末试题+答案.doc_第3页
第3页 / 共7页
哈工大2010年数电期末试题+答案.doc_第4页
第4页 / 共7页
哈工大2010年数电期末试题+答案.doc_第5页
第5页 / 共7页
点击查看更多>>
资源描述

1、本题得分一、(8分)填空和选择填空(每空1分)1函数式写成最大项之积的形式为 M1M7 。2函数式化成最简与或式为 BC+AC+CB 。3在下列门电路中,输出端不可以并联使用的是 D 。A集电极开路门 B三态门CCMOS传输门 D具有推挽式输出结构的TTL门电路4某TTL门电路的输入短路电流IS=1.4mA,高电平输入漏电流IR=0.02mA,最大灌电流IOLMax=15 mA,最大拉电流IOHMax=0.4mA,其扇出系数No= 10 。5电路如图1所示,G1为TTL三态门,G2为TTL与非门,C=1。若B端悬空,则万用表的读数近似为 1.4 V;若B端改接至0.3V,则万用表的读数近似为

2、0.3 V。图16逐次逼近型A/D转换器属 直接型 (直接型,间接型)A/D转换器。7需要 8 片1K4bit 的RAM存储器才能扩展成4K8bit的存储器。本题得分二、(8分)图2所示电路由同步十六进制计数器74LS161、四位加法器74LS283和与非门组成,C0为来自低位的进位信号,回答下面问题:174LS161和与非门构成多少进制计数器?2按着QDQCQBQA的顺序,74LS161输出是什么编码?3若要求从S4S3S2S1输出为BCD8421码,则B4B3B2B1及C0应如何连接?图2解:110进制 (00111100)2余三码3B4B3B2B1及C0 接1101和0或1100和1本题

3、得分三、(6分)由一片8位二进制加法计数器和一片8位D/A转换器构成的电路如图3所示。设CP的频率为1kHz;计数器为异步清零方式;D/A转换器的最大输出电压为5.1V。回答下面问题:1计数器是多少进制计数器?2计算输出信号Y的最大输出电压值和周期。图3解:1196进制2 本题得分四、(6分)用ROM实现的计算,其中X、Y均为两位二进制数,Z为多位二进制数,列出真值表,完成图4中阵列图的绘制。图4解: X1X0Y1Y0Z4Z3Z2Z1Z00000000000001000000010000000011000000100000000101000010110000100111000111000000

4、00100100100101001000101101100110000000110101001111010010111111011本题得分五、(4分)用图5中的74LS138译码器作地址译码器,地址信号为A7A0,A7为最高位,要求8位地址为C0HC7H时,译码器依次输出有效信号,则译码器的输入应如何连接?连接时可以使用必要的逻辑门,品种不限。 图5解:本题得分六、(14分)电路如图6所示,电容C=0.0022F。试求:1如果想使555定时器输出频率为50kHz,占空比为60%的矩形波,则电阻RA和RB的电阻值分别为多大?2说明对CP几分频?3初始时,画出在CP作用下、的波形;根据波形,说明该

5、电路的功能?图6(a)图6(b)本题得分七、(12分)多功能组合逻辑电路如图7所示,AB为控制输入,CD为两位二进制数输入,Y2Y1为输出。当AB=00时,对CD做加1运算;当AB=01时,对CD做减1运算;当AB=10时,对CD做加0运算;当AB=11时,为禁止状态。回答下面问题:1列真值表,分别写出Y1和Y2的逻辑表达式,并指出约束条件是什么?2试用两片8选1数据选择器74LS151和必要的非门实现该电路。图7 本题得分八、(12分)阅读程序,并回答下列问题。1根据下面一段Verilog HDL语言的描述,说明所描述电路的逻辑功能。 module digl(W,Y,z);input 3:0

6、 W;output reg 1:0 Y;output reg z;always (W)beginz=1;casex(W) 4b1xxx: Y=3; 4b01xx: Y=2; 4b001x: Y=1;4b0001: Y=0; default: begin z=0; Y=2bx;end endcaseendendmodule2根据下面一段Verilog HDL语言的描述,说明所描述电路的逻辑功能,并画出相应的逻辑电路图。 module dig2(q2,d,clk);input clk,d;output q2;reg q2,q1,q0;always (posedge clk)beginq2=q1;q1=q0;q0=d;endendmodule3在题2电路的基础上,添加适当的逻辑门,设计一个序列脉冲发生器,使之在clk信号作用下,在q2端循环地产生01011100这样一组8位序列脉冲,要求给出设计过程,并画出该序列脉冲发生器完整的逻辑电路图。 (注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。可复制、编制,期待你的好评与关注)
