宁波思高软件科技有限公司

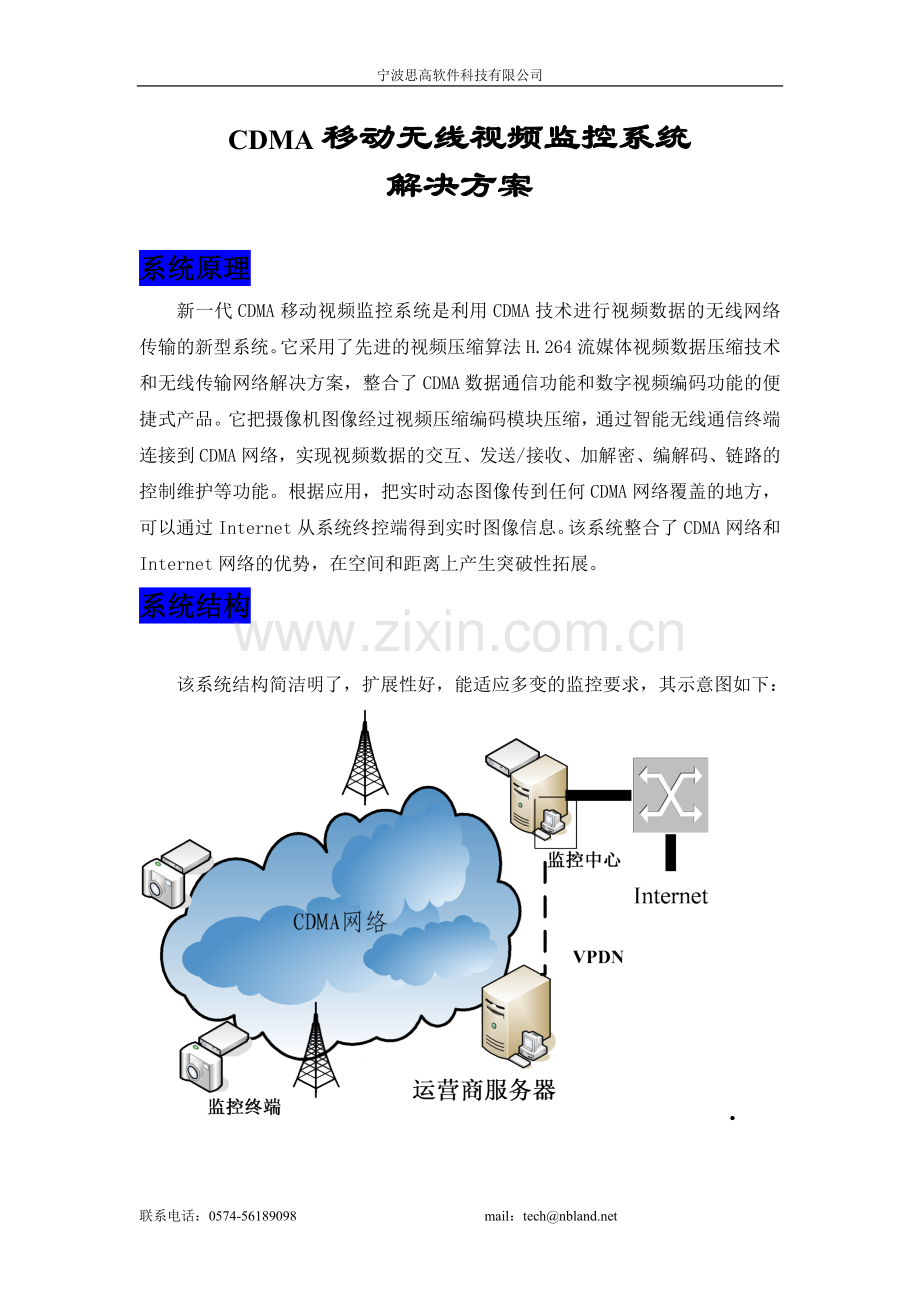

CDMA移动无线视频监控系统
解决方案

系统原理
新一代CDMA移动视频监控系统是利用CDMA技术进行视频数据的无线网络传输的新型系统。它采用了先进的视频压缩算法H.264流媒体视频数据压缩技术和无线传输网络解决方案，整合了CDMA数据通信功能和数字视频编码功能的便捷式产品。它把摄像机图像经过视频压缩编码模块压缩，通过智能无线通信终端连接到CDMA网络，实现视频数据的交互、发送/接收、加解密、编解码、链路的控制维护等功能。根据应用，把实时动态图像传到任何CDMA网络覆盖的地方，可以通过Internet从系统终控端得到实时图像信息。该系统整合了CDMA网络和Internet网络的优势，在空间和距离上产生突破性拓展。
系统结构

该系统结构简洁明了，扩展性好，能适应多变的监控要求，其示意图如下：
·

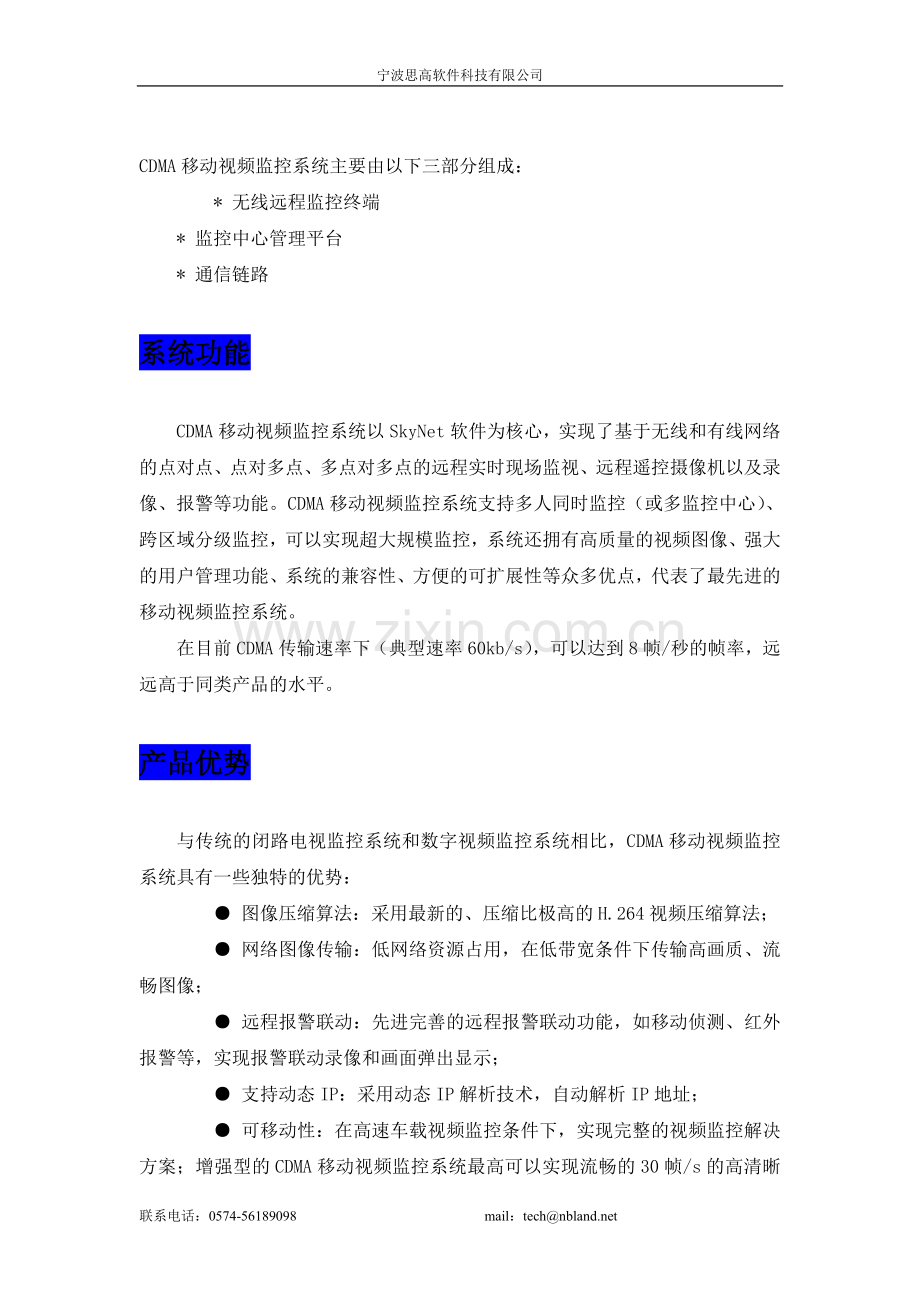

CDMA移动视频监控系统主要由以下三部分组成：
    * 无线远程监控终端
* 监控中心管理平台
* 通信链路

系统功能

CDMA移动视频监控系统以SkyNet软件为核心，实现了基于无线和有线网络的点对点、点对多点、多点对多点的远程实时现场监视、远程遥控摄像机以及录像、报警等功能。CDMA移动视频监控系统支持多人同时监控（或多监控中心）、跨区域分级监控，可以实现超大规模监控，系统还拥有高质量的视频图像、强大的用户管理功能、系统的兼容性、方便的可扩展性等众多优点，代表了最先进的移动视频监控系统。
在目前CDMA传输速率下（典型速率60kb/s），可以达到8帧/秒的帧率，远远高于同类产品的水平。

产品优势

与传统的闭路电视监控系统和数字视频监控系统相比，CDMA移动视频监控系统具有一些独特的优势：
    ● 图像压缩算法：采用最新的、压缩比极高的H.264视频压缩算法；
    ● 网络图像传输：低网络资源占用，在低带宽条件下传输高画质、流畅图像；
    ● 远程报警联动：先进完善的远程报警联动功能，如移动侦测、红外报警等，实现报警联动录像和画面弹出显示；
    ● 支持动态IP：采用动态IP解析技术，自动解析IP地址；
    ● 可移动性：在高速车载视频监控条件下，实现完整的视频监控解决方案；增强型的CDMA移动视频监控系统最高可以实现流畅的30帧/s的高清晰图像。
    ● 网络化：通过CDMA和计算机网络，真正做到任何时间、从任何地方、对任何现场都能实现监控。
● 方便使用、操作管理简单：既可以安装客户端软件，也可以直接通过WEB方式进行远程监控和远程管理，图形化界面；
● 完整的监控管理功能：系统为用户提供了灵活的监控画面选择, 电子地图使用，对云台、变焦的行控制，预置位和镜头的轮巡，以及实现图象抓拍、录像和录像回放、报警和报警联动功能；
    ● 信息安全：充分利用网络隧道、128位加密算法、防火墙/VPN、加密锁、权限管理、安全认证、实时时钟等技术，保证监控系统和录像资料不被越权使用和破坏；
    ● 强大管理平台：分布分级式管理，用户可以不受时间、空间限制对监控管理目标进行实时监控、实时管理、实时查看、实时指挥。

使用范围

该系统可广泛应用于以下诸多行业的视频监控：
·突发事件（如自然灾害、火灾险情等）的现场实时视频传输
·交通管理部门对交通状况实时监控
·新闻从业人员把现场报道图像实时传输给电视中心
·人员无法接近的场所：易燃易爆等危险场所、烈性疾病传染区、生化武器危险区等
·执法部门对大型活动、突发事件（如群众集会、大型文艺表演、外事活动等）的现场监控，及室外临时监控点和流动监控点（车载或便携）等
·车载视频监控系统：适用于公安警车、金融运钞车、消防车、城管监察车、其他应急抢险车等
·水利水坝、林业森林防火实实时视频监控系统
·物流运输及特种车辆实时视频监控
·环境保护实时视频监测
·电力动力实时视频监控系统
·油田井场环境、输油管线等重点场所远程视频监控
·矿厂生产、安全现场实时监控
·金融等交易场所等现场实时监控

产品规格

CDMA移动无线视频监控系统技术指标
 视频
压缩格式
Standard MPEG4 Simple Profile / H.264
视频输入
1路视频输入，BNC接口(female)，1 Vpp-75Ω
分辨率
CIF： 352×288，
帧率
CIF帧率1-20帧/秒可调，实际帧率视CDMA网络状况而定
码率
码率可调，视CDMA网络带宽而定，典型码率60kb/s
视频制式
NTSC/PAL制自适应
网络
无线网络接口
外部SSMB接口，50欧姆匹配阻抗
有线网络接口
以太网10/100 Base-TX，RJ-45连接口
支持协议
TCP/IP、ARP、HTTP、SMTP、RTP、DHCP、PPPOE等
安全
CHAP协议认证，DES加密，数据保护
在线升级
可通过网络远程升级
控制I/O
报警输入
7芯航空插头，2路开关量输入，输入电压DC 5～12V
RS485接口
预留1个RS485
PTZ协议
支持Pelco-D、Pelco-P等多种协议，协议可扩展
功率
电源
DC 12V/2.5A
功耗
最大功率3W
温度
-10℃～50℃
湿度
20%～80% RHG
主要
芯片
DSP
600MHz DSP DM64系列
内存
32MB SDRAM , 4MB FLASH
型号
说明
WM100A 描述：基于CDMA无线网络，H.264压缩，1路视频输入，版本A
