三明移动视频图像监控系统工程三期项目建议书.doc

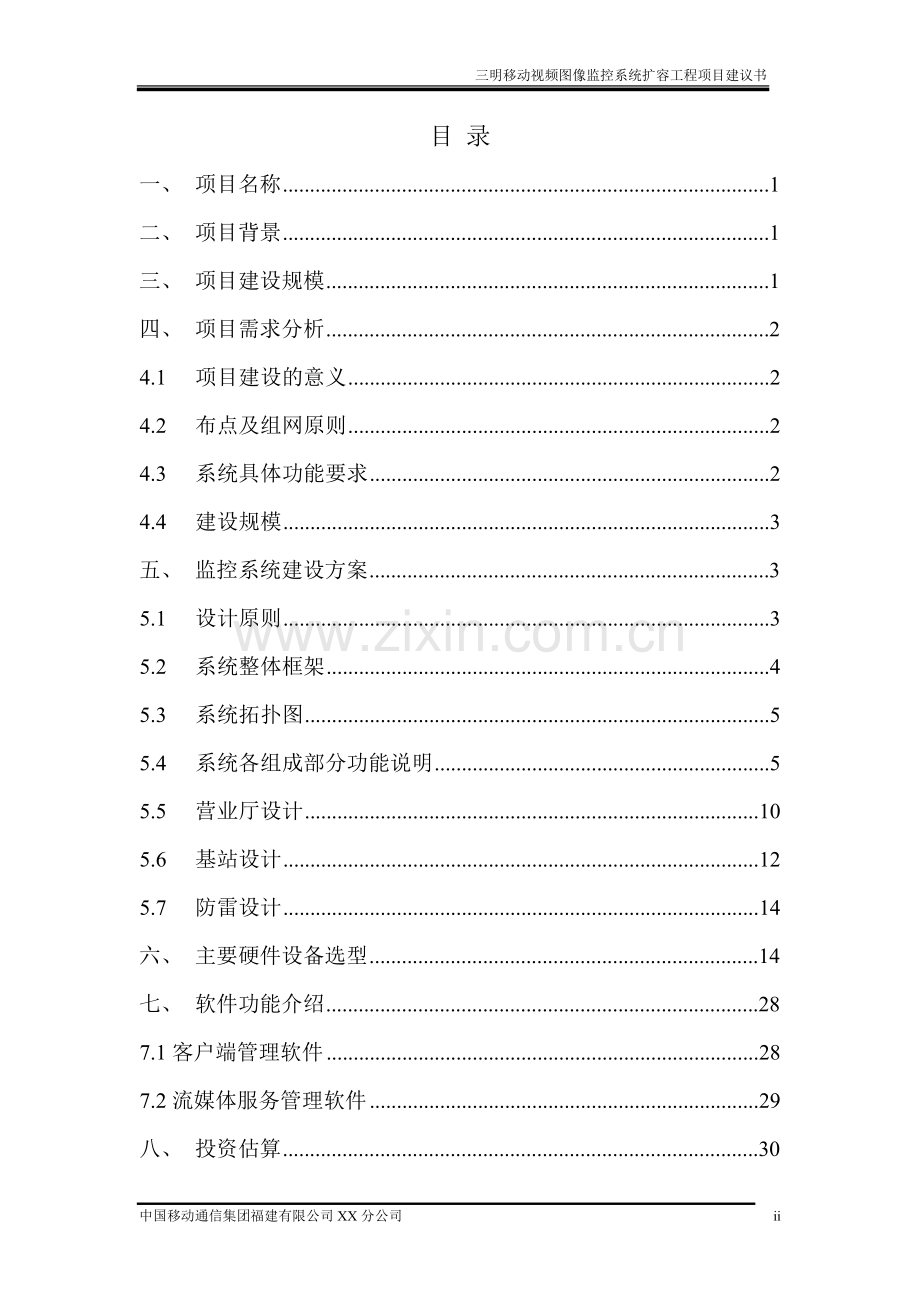

三明移动视频图像监控系统扩容工程项目建议书三明移动视频图像监控系统扩容工程（视频图像监控工程三期）项目建议书目 录一、项目名称1二、项目背景1三、项目建设规模1四、项目需求分析24.1项目建设的意义24.2布点及组网原则24.3系统具体功能要求24.4建设规模3五、监控系统建设方案35.1设计原则35.2系统整体框架45.3系统拓扑图55.4系统各组成部分功能说明55.5营业厅设计105.6基站设计125.7防雷设计14六、主要硬件设备选型14七、软件功能介绍287.1客户端管理软件287.2流媒体服务管理软件29八、投资估算30九、项目进度计划表31中国移动通信集团福建有限公司XX分公司iii一、 项目名称三明移动视频图像监控系统扩容工程二、 项目背景福建省移动通信有限责任公司三明分公司（简称：三明分公司）作为福建省三明市最大移动网运行商，承担着三明市区及周边县市、乡镇大量的移动话音、短信、数据等增值服务。为了更好地服务于广大用户，提高营业厅的服务质量，加强营业厅的服务监管，确保营业厅等要害部位安全环境得到有效监控，在办公大楼及营业场所，建设视频监控系统。该系统不仅能够在本地和远端同时反映营业场所、办公场所及重要物资仓库的安全、运营状况，还可以与营业厅的防火、防盗等报警探测器联动，确保营业场所、办公场所盗、防抢，防火等公共安全；并且同本地110联网。整个营业厅的全程服务过程能够在本地进行录像、录音和实时监控，并且通过全区联网、设置不同权限，管理人员能够在远程进行实时监控。中国移动福建有限公司三明分公司于2005年11月在三明城区、永安、大田、将乐等17个主营业厅投资建设了图像监控系统（一期）；于2008年5月再建5个主营业厅、1个仓库投资建设了图像监控系统（二期）。一期主营业厅内部安装2-4台监控摄像机，配备1套可储存30天数字硬盘录像机，用来保存日常监控图像数据;市级监控中心配置1台管里理主机,实现数据库、权限管理、图像管理等集中管理平台功能;县级公司通过局域网对辖区营业厅图像监管浏览。项目启用至今，大大提高了营业厅安全性，提高了科学管理和内部服务水平，取得了较好的经济效益和社会效益。随着三明移动通信业务不断扩展，客户人流量加大，部分主营业厅门面扩大，大部分主营业厅业务柜台已扩展，并增加了24小时服务自助终端，图像监控系统（一期）视频监控摄像机数量及监控录像容量，已经无法满足各重点要害部位监控需求，造成部分重要区域存在严重的监控盲区。同时，2008年以来，新增了沙县金鼎城等新建营业厅，重点乡镇营业厅还没有建设适应社会治安形势的视频监控系统。因此，为了保障三明移动通信各重点要害部位的生产经营安全，进一步提高营业厅等要害场所的安全保卫防范技术能力，建议建设中国移动福建有限公司三明分公司营业厅图像监控工程（三期）项目（详见项目建设规模）。三、 项目建设规模该系统采用监控中心系统（市公司）、分控中心系统（县公司）、站端系统（营业场所）三级组网模式。三期图像监控系统规模如下：一、对图像监控系统一期12个营业厅网点及6个办公楼，进行升级扩容改造。二、新增三明三元新建营业厅、沙县府东路营业厅、邮政综合楼三四层、三明传输机房及崇桂营业厅4个营业厅网点视频安防监控系统建设。三、通过设备利旧，在全区12个重点乡镇营业厅各安装一套图像监控系统。三期工程需投资1273501元。计划在5个月内全面完成本工程。四、 项目需求分析4.1项目建设的意义建设视频监控系统的目的：1、提高营业厅的服务质量，通过对现场业务过的记录实施监督营业人员的服务质量。2、解决安全的问题，做到营业场所、办公场所的防盗、报抢等，同时解决烟火等环境监控问题。3、提高办公效率，实现自动化、企业的扁平化管理，目标是要做到反应快速、管理不失真。4.2布点及组网原则根据建设目的的要求，视频监控系统除了在营业厅安装外，还考虑在办公场所、机房、重要的物质仓库等地点安装。对于布点，总的原则是“逐步到位、先易后难”，即首先考虑传输能到位且业务量大的营业厅及重要的场所。每个点的设备配置根据点的使用性质、重要性区分配置。4.3系统具体功能要求1、图像、声音监控功能：实现系统图像的布储、控制及调用，通过数字监控录像、网络传输、流媒体广播等技术实现显示器(监视器)多画面、单画面图像分组切换、万能切换、分区切换，从而实现灵活的远程控制功能。2、报警功能：由前端报警设备、信号联动设备、中心主控设备等三大部分组成。主要功能有发出警笛声，同时通过报警联动系统开启灯光，向硬盘录像机发出报警信号，通过硬盘录像机远程实时存储、监视。采用短信等方式按告警的不同级别(3个等级)通知值班人员、营业场所负责人、安全负责人等，报警在规定时间内未确认的应自动升级、升级后的警报应能自动通知更高一级的领导。同时电话网联动110。3、控制中心：主要完成对图像监控系统、报警系统的监控和授权操作，实现对系统的管理。4.4建设规模4.4.1一期升级改造部分随着几年来在通讯、网络、数据市场的发展、营业厅客户人流量加大，（一期）图像监控系统建设的12个营业厅网点、部分主营业厅已增加业务柜台，VIP客户室、自助终端、24小时自助营业区，原有图像监控系统（一期）存在摄像机数量，对个别重点部位监控盲区等不足。三期项目工程对一期存在重点部位监控不足的网点进行增补,同时增加对营业厅CK报警主机远程管理、语音喊话等功能。相关设计原则在设计方案中阐述。4.4.2重点乡镇营业厅部分随着几年来在通讯、网络、数据市场的发展、乡镇营业厅数量急剧增加，监控设备没有及时跟上，导致部分重点乡镇营业厅存在监控盲区等现象。三期项目工程利用一期升级改造部分更换下来的设备对监控不足的网点进行增补,同时增加对乡镇营业厅CK报警主机远程管理、语音喊话等功能。相关设计原则在设计方案中阐述。五、 监控系统建设方案5.1设计原则在设计整个系统时，我们本着技术先进、架构合理、产品主流、低成本、低维护、作为出发点。1.技术的先进性：整个系统软硬件设备选型及配置均符合当前最新技术标准，关键的视频数字化，压缩，解压，传输，均采用在国内外工程建设中被广泛采用的产品，并具备相关部门的资格认证主流设备。在满足功能的前提下，系统设计在当前具有先进性，并且在今后一段时间内具有一定的先进性。2.架构合理具有可扩展性：采用先进成熟的技术架构各个子系统，使其能安全平稳的运行，有效地消除各系统可能产生的瓶颈并通过合适的设备来保证各子系统具有良好的扩展性。稳定性和安全性是我们最关心的问题，只有稳定可靠的系统才能确保各设备的正常运行。只有良好的数据共享，实时的故障修复，实时备份等才能形成完整的管理体系。采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。3.产品主流：在设备选型时，主要依据客户的实际情况结合目前我国市场上的占有率的重要各类产品中选择具有最优性能价格比和扩充能力的产品。4.低成本、低维护：所采用的产品应该是简单，易操作，易维护。系统的易操作和易维护是保证非计算机专业人员使用好本系统的条件。5.集中管理：前端现场设备，各分系统集中于中心统一控制，实施对所有远端设备的控制、设置，以保证系统的高效、有序、可靠的发挥其管理职能。5.2系统整体框架三明移动通信公司图像监控系统分为视频图像监控、报警信息管理等部分。三明移动通信公司图像监控系统分3层体系结构，第一层是三明市移动公司监控（总控）中心；第二层县、区分控中心； 第三层站端营业厅、办公场所、重要物资仓库等。5.3系统拓扑图5.4系统各组成部分功能说明5.4.1监控（总控）中心 管理中心构建网络管理主机的目的正是在于：对全网内所有前端设备进行统一监控（运行状态）和管理，确保前端设备的稳定运行，同时杜绝内部人员对前端设备参数的恶意修改造成系统运行混乱，体现管理中心的监管职能。本监控中心是整个系统的灵魂和核心，负责全网的安全管理（用户及其权限设置与维护，操作权限认证）、前端设备管理、报警信息管理及操作日志、报警日志与系统日志的记录并提供查询，具体由以下几台管理主机或服务器来实现：一、管理中心服务器二、报警管理主机三、流媒体服务器四、中心存储服务器监控中心各部分连接示意图：5.4.1.1管理中心服务器管理中心服务器是一个基于数据库建立的后台程序，它负责对全网内的客户端权限进行认证和管理，负责所有控制指令信息流和报警信息流的转发以及记录（生成日志）。具体的功能如下：一、用户与监控信息的设置与维护：统一建立系统内的所有用户，并设置权限，采用灵活的菜单级设置方法；采用树型数据结构方式统一建立系统内的监控信息，监控信息包括监控点、DVR/DVS、上级/下级机构所属关系；二、操作权限认证：用数据库来管理全网内的所有客户端软件，实现灵活、强大的权限控制功能，统一管理机制保障了安全性，避免敏感画面泄露。所有客户端在请求访问目的画面或进行远程控制（如云台等）时，所有控制指令的请求先发给代理服务器，经代理服务器认证该客户端具备相应权限后再将指令转交给前端设备（DVR/DVS），前端设备方响应指令要求向有权限的客户端发送指定画面或执行相应控制指令。三、对报警信号进行集中管理和分发处理：接收到报警信号以后，确认该报警信息属何种类型报警、报警的等级是什么、有哪些客户端需要（或有权限）接收这些告警信息，再将告警信息发送给指定客户端，同时记录在报警日志中。四、巡检与校时：定时对前端DVR/DVS进行巡检，当系统设备有故障，产生报警信息；可以统一对系统内所有DVR/DVS进行时间校正。五、系统日志记录：记录整个网络及前端设备的工作状态，包括硬盘工作状态、摄像机工作状态等，特别是出错记录和故障提示。六、报警日志记录：前端报警信号的集中管理、处理及与处理相关的一些要素记录。七、操作日志记录：任何对前端参数设置的操作进行记录。5.5.1.2流媒体服务器在现实的多媒体网络应用中，网络带宽资源对于系统规划和设计无疑是一个强约束条件，宁德移动监控项目的应用特点是分布式的网点前端设备向各级中心汇总视频、报警数据，并且响应各级客户端的现场视频连接请求（带宽贪婪性需求），同时，线路还需要满足业务网络的带宽保证。可以想象带宽有限而连接需求的带宽并不明确（可能为零也可能非常大，视连接到现场的客户端数量而言），如何避免访问高峰期的带宽阻塞问题就是流媒体服务器的任务：实现转发和解决多客户端访问前端DVRDVS带来的网络带宽阻塞问题。流媒体服务器管理软件主要功能请参见软件功能介绍章节。可以根据网络状况分级设置多个流媒体服务器，流媒体服务器的多级设置可提高响应访问的效率，系统中应在各县区级中心分别设立多台，市中心也需设立。5.4.1.3主控管理主机远程操作与控制的功能交给主控管理主机来完成，其特点和功能如下：一、远程浏览界面友好操作简单，经过管理中心服务器认证后，能自动以树形结构将浏览的前端设备和摄像头编排列出来，可以根据职能或业务进行分组，同时结合手工自由点播，可以非常直观、方便的查看权限许可的实时或非实时画面。二、报警信息的接收与处理当权限许可范围的前端设备发生告警时，报警信息经报警主机和管理中心服务器转发，能够精确的将报警信息传送到本机，同时具备语音、图像（画面弹出）的提示，并在本机生成报警日志，报警提示可根据设备一直发生作用，终止条件是操作人员人工进行干预。三、语音喊话与广播能与自己权限许可的前端设备之间进行单向的实时语音喊话，同时具有对前端设备分组进行语音广播，这样就为保卫部门的管理提供了又一条方便的途径。四、远程操作对指定的远端DVRDVS进行远程操作，如的参数设置、通道参数的设置、串口参数的配置及报警参数的设置，同时可以远程控制云台、镜头。五、具备高安全性所有操作只有在管理中心服务器的授权下，才能进行操作。5.4.2分控中心5.5.2.1客户端管理主机设立分控的目的主要是由分散的监控中心拥有一个或多个自己的监视与控制平台，其操作权限的设置与认证以及控制的对象均由管理中心来授权和指定。主要功能与主控管理主机相同。分控管理主机的另一个用途是供相关领导及管理人员进行远程浏览。5.4.3站端根据前文论述，站端设备主要完成视音频采集、压缩及网络传输，提供现场的CK报警主机报警联动及所有报警信息的上传，远程网络布、辙防、远程清除报警；同时提供透明通道，支持云镜控制以及视频信号的在线检测等一系列功能。站端配置各类报警探测器、门磁、CK报警主机、CK报警主机联动模块和数字硬盘录像机（DVRDVS）。现场选用的硬盘录像机DVRDVS具报警输入、输出接口，接入来自各类报警探测器信号，同时利用在上传音视频等多媒体信息的UTP网络端口和网络传输通道传递报警信息。站端的报警采用多级循环方式。当布防被触动时，在现场启动灯光，录像机开始定位、跟踪、录像，同时发出语音通知，告知入侵者“撤销布防”。如入侵人员在规定时间内（20秒）通过身份认证撤销了布防，告警信息就不往上传；否则在控制中心产生告警信息，现场启动警笛威慑，控制中心同时短信自动通知各相关人员，并电话网与110联动。告警图像实时上传主控中心服务器保存。前端连接示意图： 5.5营业厅设计5.5.1防盗报警联网系统建设一、营业厅安装防盗报警系统，并与当地公安局报警中心联网和连接到24小时值班的监控中心。二、防盗报警系统的设计应基于对现场的实际勘察，根据环境条件、防范对象、等因素进行设计。系统的设计应符合有关风险等级和防护级别标准的要求，设备选型应符合有关国家标准、行业标准和相关管理规定的要求。(一)先进性和互换性防盗报警系统的设计在技术上应有适度超前性和互换性，为系统的增容或改装留有余地。(二)准确性防盗报警系统应能准确及时地探测入侵行为、发出报警信号；对入侵报警信号、防拆报警信号、故障信号的来源应有清楚和明显的指示。防盗报警系统不允许有漏报警。(三)完整性应对入侵设防区域的所有路径采取防范措施，对入侵路径上可能存在的实体防护薄弱环节应有加强防范措施。所防护目标的5m范围内应无盲区。(四)纵深防护性防盗报警系统的设计应采用纵深防护体制，应根据被保护对象所处的风险等级和防护级别，对整个防范区域实施分区域、分层次的设防。一个完整的防区，应包括周界、监视区、防护区和禁区四种不同类型的防区，对它们应采取不同的防护措施。防护区内应设立控制中心，必要时还可设立一个或多个分控中心。控制中心宜设在禁区内，至少应设在防护区内。(五)联动兼容性防盗报警系统应能与视频监控系统系统等联动.当与其他系统联合设计时，应进行系统集成设计，各系统之间应相互兼容又能独立工作。三、 防盗报警系统设备的安装、线缆的敷设等应符合有关国家标准、行业标准及相关管理规定的要求。(一)所有营业厅出入口都安装双鉴探测器进行监控。(二)卷闸门、玻璃窗等安装红外幕帘或门磁窗磁。(三)仓库、后台保险柜安装双鉴探测器进行监控。(四)每一张操作前台底下安装一个紧急按钮，安装在营业员手或脚比较容易接触到的地方。(五)后台必须安装一个紧急按钮。四、防盗报警系统的电源装置，应符合GBT15408的要求。系统应有备用电源，其容量至少应能保证系统正常工作时间大于8h，如条件允许可接入服务厅UPS系统。5.5.2图像监控系统建设一、营业厅前端视频监控设备安装监控要求：大门口及门口外围，手机销售柜台，大客户室，前台，后台金库或大型保险柜，仓库，自助区等位置。服务厅监控设备配置要求：(一)服务厅大门口：配置宽动态高清晰度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个、双鉴探测器1个、高亮白光场灯（100-200W）1个，用来监控服务厅进出人员情况。(二)手机销售柜台：配置高清晰度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个，用来监控手机销售情况。(三)大客户室：配置高清晰度彩色摄像机1台（不低于520线）、拾音器1个，用来监控大客户室人员活动情况。(四)前台：配置高清晰度彩色摄像机（不低于520线）、自动光圈镜头（3.5-8mm）、拾音器、以上监控设备每两个席位安装1个。监控范围不得超过两个席位的客户与前台人员现场业务办理区域，并可以监控到双方交易过程。(五)后台金库或大型保险柜：配置高清晰度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个、双鉴探测器1个、高亮白光射灯（100-200W）1个，用来监控金库或大型保险柜及现金交接情况。(六)仓库：配置高清晰度彩色摄像机（不低于520线）、自动光圈镜头（3.5-8mm）、三鉴探测器等，以营业厅实际情况而定，用来监控仓库进出人员情况。(七)门口外围：配置宽动态高清晰度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个、用来监控营业厅门口外围情况。(八)自助区：配置高清晰度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个，用来监控业务自助区情况。二、远程喊话在营业厅大厅安装语音音箱，实现远程监控中心对营业厅的喊话功能三、联网方式三明分公司营业厅监控系统三期工程联网网络采用移动自建传输组建监控专网。集中监控中心与网点采用2M传输网络设备或光纤连接，实现对各网点的实时监控同时将监控中心图像信号接入到OA办公网络或安全视频监控平台。四、 网络架构系统采用三级架构，包含网点前端监控单元、移动专线传输网络、远程集中监控管理中心（市公司集中监控中心）、访问客户端。整个联网视频集中监控系统由各网点子系统、传输网络、网络设备及联网集中监控中心组成。监控中心由切换控制部分、报警接收部分、客户端（电脑监控软件）等构成。5.6防雷设计 (1) 防雷设计：户外设备应重点考虑防雷措施，特别是摄像机应加装视频、数据及电源防雷设备，并对系统进行接地保护，从而保证系统的安全运行。立杆底部要有良好的防雷接地线，地线的母线应采用铜质线，接地线不得形成封闭回路，不得与强电的电网零线短接或混接，接地电阻4欧姆；(2) 取电说明：本方案将前端摄像机及其它前端设备的电源设计成就近取电方式。取电后通过变压器或开关电源对就地取的电源稳压和滤波，以保证前端设备输入电源的稳定性；(3) 补光设计：由于部分监控点晚上灯光较暗或根本没有灯光，因此不可能获得基本的图像效果，只有通过加装补光系统才能实现对现场的监控，补光系统一般采用冷光源。对于本次项目，可根据监控现场实际需要选择高速球机或是枪机，实现图像采集；对于有夜间监控需要的点应考虑摄像机支持彩转黑或具备红外功能；选择稳定性好、可靠性高的的嵌入式编码器，实现图像编码六、 主要硬件设备选型嵌入式硬盘录像机嵌入式视频服务器是结合IT领域各项最新技术，如视音频/解压缩、TCP/IP网络等，为安防领域而设计的一款优秀数字监控产品。它具备数字硬盘录像机（DVR）及视音频服务器（DVS）的特性，可联网组成一个强大的安全监控网。物理结构l 控制主板控制主板是整个产品的核心，嵌入式CPU为摩托罗拉860，嵌入式操作系统采用VxWorks，具有MPU内存保护单元，保证系统软件运行的稳定，各种系统驱动软件支持硬盘读写、网络传输、文件回放、报警输入/输出、RS-232接口、RS-485接口等基本功能。l H.264硬件压缩板完成对视频信号和音频信号的同步实时压缩。不同应用需要不同的视频和音频的路数，从而选择不同路数的压缩板。目前有两路、四路和八路视音频压缩板。l 实时视音频切换板具有切换矩阵的功能，可将压缩板上的任何一路视音频信号切换至控制主板，供压缩后进行远程网络传输，而不影响本地全实时记录。l 流协议和WEB支持模块流协议保证网络传输的更加稳定、更加流畅，可以实现变码率、变帧率。WEB功能保证用户使用IE浏览器通过INTERNET实时监看视频图像和监听声音。产品功能DVR/DVS嵌入式硬盘录像机具备以下功能：1、基本功能（1）采用嵌入式实时多任务操作系统（RTOS）和嵌入式处理器，完全脱离PC平台，系统调度效率高，代码是固化在FLASH中的，系统更加稳定可靠；（2）采用H.264硬件压缩技术，压缩比高，且处理非常灵活；（3）多级用户权限管理，保证系统安全；（4）支持一个RS-485接口，可以控制云台；（5）支持一个RS-232C接口，支持MODEM连接；（6）支持16个开关量输入和4个开关量的输出，支持本地报警和网络报警联动；（7）前面板按键操作，全中文下拉式菜单管理，使用非常方便；（8）采用19英寸标准机箱，安装方便。2、压缩处理功能：（1）支持多路视频信号，每路皆可实时每秒25帧CIF分辨率的PAL制式；（2）独立硬件压缩，视频压缩采用H.264压缩技术，不仅支持支持变码率，而且支持变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流；（3）可以支持多路音频信号，每路音频信号实时压缩，音频压缩标准采用Ogg Vorbis，压缩码率为8Kbps；（4）视频和音频信号压缩后生成复合的H.264码流，也可设置不用音频；（5）支持定时录像、手动录像、动态侦测录像、报警录像四种录像模式；（6）支持多种分辨率，从FULL D1（704*576）到QCIF（176*144）；（7）支持视频画面实时预览和视频信号切换；（8）支持硬盘文件回放；（9）支持多区域移动检测；（10）支持OSD，日期和时间的位置、灰度可以设置，日期和时间自动增加；（11）支持透明LOGO或非透明LOGO，LOGO的位置可以在视频图像中的任何位置，特别适合于集中监控或部分图像需要遮挡的应用；（12）支持水印（WATER-MASK）技术。3、网络功能：（1）支持一个10M/100M兼容的以太网端口；（2）支持一个RS-232C串口，可以支持MODEM的拨入和拨出；（3）支持TCP/IP协议，可以通过应用软件或浏览器设置参数、实时浏览视频和音频信号、查看硬盘录像机状态，可以通过网络报警，可以通过网络存储压缩码流；（4）通过网络控制云台的旋转和控制摄像头的相关参数，如光圈大小、焦距远近等；（5）具备码流抑制功能，能精确控制传输图像对网络带宽的占用；（6）可以通过网络独立浏览任何一路或多路视频信号及音频信号；（7）可以通过网络实现远程升级；（8）RS-232C串口和RS-485接口皆支持网络透明通道连接，PC管理主机可以通过网络硬盘录像机的透明通道控制串行设备；（9）支持网络电话，管理主机和网络硬盘录像机之间可以通IP电话；（10）具备WEB SERVER功能，可以通过浏览器访问。技术参数视频压缩标准H.264实时监视图像分辨率PAL：704*576VGA输出：720*576回放分辨率352*288视频输入1-16路（PAL制式自动识别）BNC（电平：1.0Vp-p，阻抗：75）视频输出2路（PAL）BNC（电平：1.0Vp-p，阻抗：75）视频帧率PAL：1/1625帧/秒码流类型可选择单一视频流或复合流视频压缩输出位率可调音频输入1-16路BNC（线性电平，阻抗：600）音频输出1路，BNC（线性电平，阻抗：600）音频压缩标准G.722音频压缩输出码率16Kbps语音对讲输入1路，BNC（线性电平，阻抗：600）通讯接口1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口报警输入16路报警输出4路硬盘IDE接口4个，可内置8个IDE硬盘带宽128K信躁比50Db电源180-265VAC，47-63 HZ功耗70W（不含硬盘）工作温度-10-50工作湿度10-90尺寸19英寸标准机箱（9.5cm*45cm*45cm）重量8.5Kg（不含硬盘）高清宽动态彩色摄像机概述SCC-B2315P高清宽动态彩色摄像机采用了1/3英寸 Super-HAD P/S CCD，水平分辩率达到彩色540线，黑白570线；宽动态范围是普通摄像机的160倍，可消除图像中的物体光暗度反差过大的现象，使图像更清晰和均衡； DNR数字降噪功能有效地消除了视频和CCD上的噪点；另外日夜双菜单功能可以根据白天和黑夜不同的光线环境，准确地设定多种参数，适应性极强；产 还具备RS-485远程控制的功能。产品特点 1/3英寸Super-HAD P/S CCD 水平分辩率: 彩色540线，黑白570线 最低照度： 彩色0.12Lux，黑白0.012Lux RS-485功能 24区域隐私遮挡 背光补偿 宽动态范围:160倍 日/夜双菜单设置 数字降噪 低速快门控制 自动白平衡 动态CCD缺陷补偿技术参数规格/型号SCC-2307P扫描系统PAL：625行，每秒25帧摄像元件1/3英寸Super-HAD P/S CCD有效像素752(H)582(V)扫描方式2：1隔行扫描扫描频率水平15,625Hz(INT)/15,625Hz(L/L)垂直50Hz(INT)/50Hz(L/L)水平分辨率彩色540线, 黑白570线视频输出VBS 1.0Vp-p(75 欧,复合视频)信噪比（S/N）大于52dB(AGC OFF)宽动态范围160倍最低照度彩色0.12 Lux(F1.2),0.0005 Lux(感光度x256)黑白0.012 Lux(F1.2),0.00005Lux(感光度x256)镜头架（Lens Mount）CS/C(带镜头垫圈)镜头控制DC/Video菜单控制摄像机识别号关/开(20字符, 位置设定)光圈宽动态/自动光圈/手动光圈快门关：自动（x2-x256）；关：1/120-1/100，000秒自动增益关/低/高移动很快、快、标准、慢、很慢白平衡自动跟踪1/自动跟踪2/自动控制/手动日间/夜间日间/夜间/自动/外黑白同步内同步/电源同步(V相位控制)隐私遮挡开/关RS-485协议、波特率、地址专用功能语言、同步、数字放大、视频设置、数字降噪、防闪烁、系统信息工作温度-10+50工作湿度90%RH以内电源AC24V/DC12V, 50Hz功率3.5W重量约410g尺寸（宽高深）MM6655130.5高清彩色摄像机 概述SCC-131BP彩色摄像机采用1/3英寸Interline Transfer Super HAD CCD 与数字信号处理技术(DSP)，能提供优质的图像和良好的性能；水平分辨率达520线；最低照度0.3LUX；内置RS-232通讯协议（选择性硬件）； 具有强大的抗电磁干扰能力。该摄像机经济实惠，因其极高的性价比已经广泛的应用室内等场所。产品特点 数字信号处理(DSP)提供更好的画面质量和更先进的功能 内置RS232C通讯协议(选择性硬件) 1/3英寸IT Super HAD CCD 水平分辨率:520线 50分贝优质信噪比(S/N) 可适应多种光照条件的背光补偿 抗电场或磁场干扰 最低照度0.3Lux【F1.2】 两种可选白平衡控制方法：自动追踪白平衡/手动(R/B增益控制) 可采用CS及C型口镜头 两种自动光圈镜头(DC驱动型和Video驱动型) 电源外同步/内同步 内设防接地回路绝缘变压器技术参数规格/型号SCC-131BP扫描系统PAL：625行，每秒25帧摄像元件1/3英寸Interline Transfer Super HAD CCD有效像素752(H)582(V)同步系统内同步或电源同步扫描方式隔行扫描水平分辨率520线视频输出复合视频信号 1.0Vp-p(75欧姆/BNC)信噪比（S/N）大于50dB(AGC OFF)最低照度0.3Lux(F1.2)Y校正（伽玛）0.45镜头架（Lens Mount）CS/C兼容输入/输出插座视频输出视频输出AI接口4-针DIN德国标准组织(侧面)电源2-针终端头(后面)功能控制开关（后面板）L/L同步方式选择ELC电子自动快门(开：适用于DC和视频自动光圈镜头，关：适用于手动光圈镜头)FL闪烁消除AWB自动白平衡工作温度-10+50工作湿度90%RH以内电源指示灯发光二极管(后面)电源AC24V,50Hz/DC12V功率3W重量约450g尺寸（宽高深）MM6552133匀速球型一体机匀速球型一体机(型号:KC07PP-27) 品牌:K&C功能特性： DSP数字信号处理。 采用1/4Sony Exview HAD CCD，具有高清晰，高灵敏度性能。 彩色/黑白自动转换，带红外感应功能。 高变倍镜头，光学27倍变焦、10倍电子放大，总变倍270倍。 具有帧累积技术，最低照度到0.01Lux。 屏幕菜单显示，方便调整各项状态参数。 RS232接口灵活实现远程控制。 具有自动聚焦、自动白平衡、自动光圈功能。 宽动态功能，更适用于光线复杂环境监控。 具备动态检测功能。技术参数摄像元件1/4Exview HAD CCD信号系统PAL（高分辨率）水平清晰度彩色：480线，黑白：570线同步系统内/外同步（V-Lock），自动检测最低照度0.3 Lux0.01 Lux信噪比48dB白平衡增益自动；特殊；室内；室外；手动；健控电子快门1/501/10,1000秒防闪烁关/开（1/120秒 快门设置）背光补偿开/自动/关曝光模式自动自动对焦手动（点动变倍）/自动画面效果正面/负面/镜像宽动态开/自动/关镜头270倍（光学27倍变焦，10倍电子放大） f：3.6mm98mm F1.5F3.8视频输出 1路BNC，1.0Vp-p，75；1路S端子预置位64个旋转角度水平0356 ，垂直090旋转限位水平、垂直可调旋转速度水平15 /秒，垂直10/秒恒温装置545自动温控作用球罩颜色茶色/透明工作温度室外型：-25- +60工作湿度95电源AC24V，10W外型尺寸472mmX239mm红外一体化摄像机红外摄像机采用科安信KA4820红外摄像机。技术参数: 型号： KA4820图像传感器： 1/3SONY Super HAD CCD有效像素： PAL：500H582V信号系统： PAL 水平清晰度： 480线 最低照度： 0 Lux（红外灯开启） 信噪比： 大于48dB Y 特性： 0.45快门速度： 1/50（1/60）-1/100000s视频输出： 1.0Vp-p75 电源功耗： DC12V,120mA(红外灯开启时，最大电流300 mA)内置镜头： 6mm/F1.5外壳;： 铝合金（黑色或银白色）红外线波长： 850nm 红外灯照射距离： 25m 红外灯自动开关： 夜晚/白天 开/关室外三技术红外探测器产品特点 可靠的防水，防宠物型室外探测器，专为保护户外环境而设计 。 可选探测方式：通过设置可选择探测器工作于多级别/防宠物方式下，这样可允许探测器工作于不同的工作环境下 。 可选择灵敏度（高、中、低） 。 可选择脉冲技术（测试或2）：在步测或极佳环境下，脉冲技术可选择为测试状态 。 白天或晚上模式：可根据周围环境亮度调节日/夜模式开关 。 C型继电器输出 。 接线方便：有2个进线孔，安装方便，并有防水海绵，保证密闭性 。 适用场所：保护围墙。技术参数探测方式被动红外保护区域24mX2m视区多级别12防宠物4安装多级别2.5米/秒防宠物1.2-1.5米/秒反应速度0.3-1.0米/秒灵敏度三档LED指示灯报警时点亮动作时间21秒，（延时时间）报警输出NC，NO，28VDC/0.2A max 防拆开关开盖时打开脉冲计数2（205秒） 或 测试日/夜模式调整约10-100,000Lux上电时间大约60秒电源10.8-13.2VDC电流25mA安装位置墙装（室内/室外）工作温度-20- +50 环境湿度95% max重量190g IP等级IP54双鉴探测器产品特点 能抵御较大动物引起的误报 内置微处理器，对输入的红外和微波信号进行分析和处理 采用K波段微波技术，得到了更好的捕获性能和防误报性能 灵敏度均匀一致的光学系统，解决被探测主体近大远小的误差 真实的温度补偿 自适应微波系统，避免因电扇等的动作引起误报技术参数探测范围11m X11m电源要求25mA /12VDC，7.5-16 VDC灵敏度探测视区内2-4步微波频率24.125GHz防拆开关50mA，24VDC报警继电器A型继电器，500mA/30VDC工作温度-1055抗辐射干扰30V/m，10MHz 1000MHz抗白光干扰6500Lux外型尺寸11.9cm长 X 7.1cm宽 X 4.2cm高认证UL，ULC，IC，FCC，CE 可用支架SMB-10，SMB-10C红外对射探测器 最远射程：21米/40米（户外） 射束特征：脉冲红外线 切断
