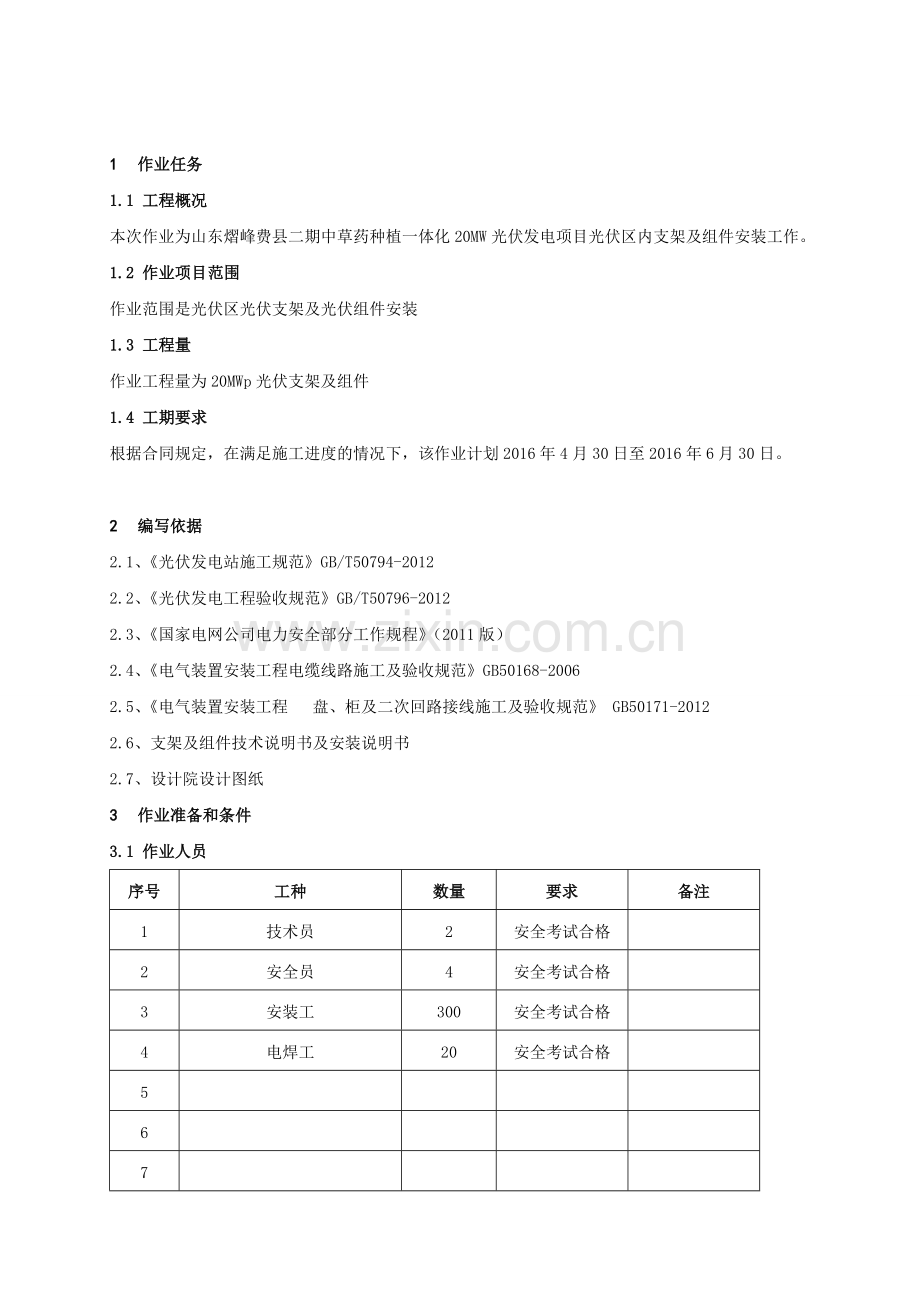

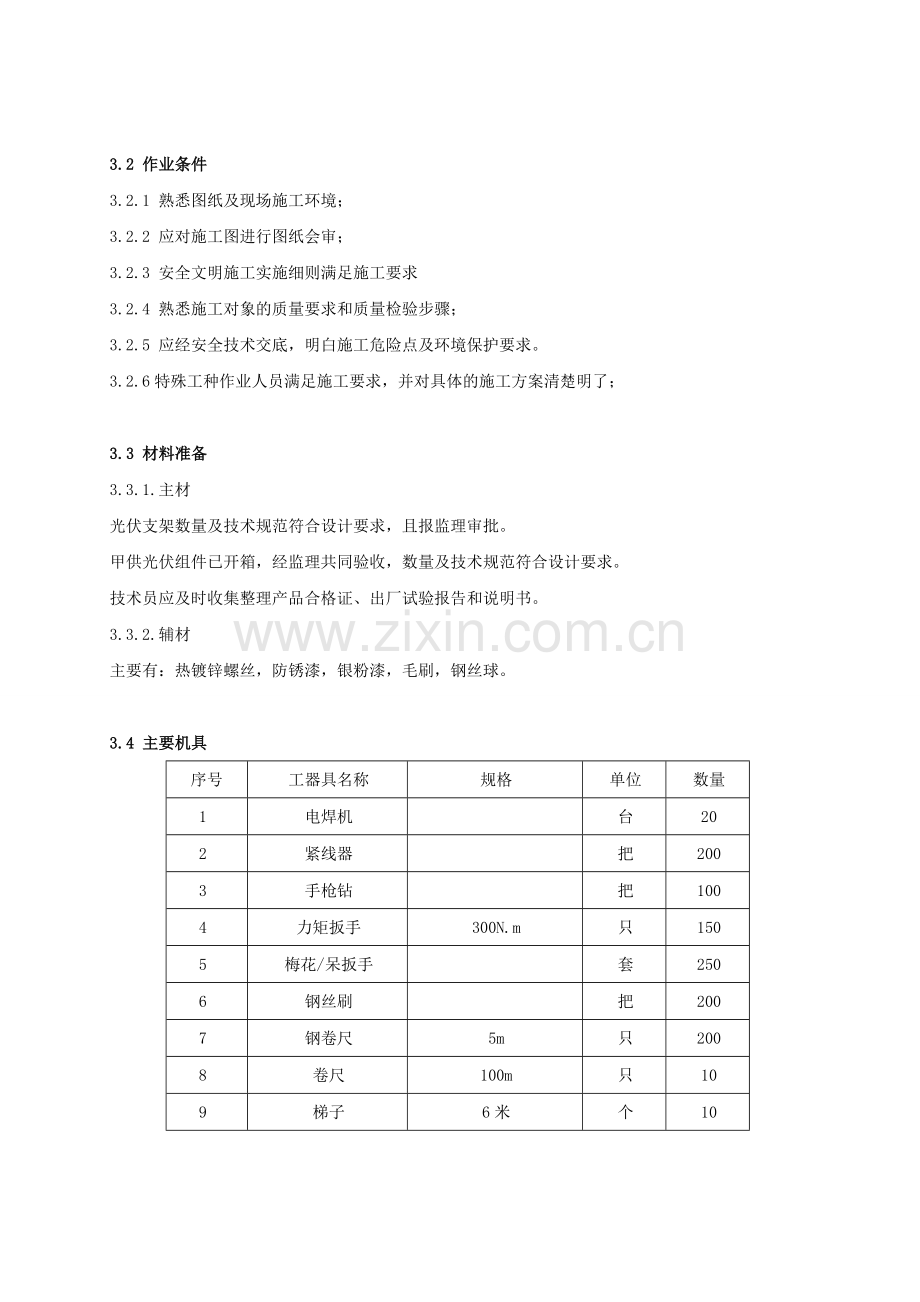

1 作业任务1.1 工程概况本次作业为山东熠峰费县二期中草药种植一体化20MW光伏发电项目光伏区内支架及组件安装工作。1.2 作业项目范围作业范围是光伏区光伏支架及光伏组件安装1.3 工程量作业工程量为20MWp光伏支架及组件1.4 工期要求根据合同规定，在满足施工进度的情况下，该作业计划2016年4月30日至2016年6月30日。2 编写依据2.1、光伏发电站施工规范GB/T50794-20122.2、光伏发电工程验收规范GB/T50796-20122.3、国家电网公司电力安全部分工作规程（2011版）2.4、电气装置安装工程电缆线路施工及验收规范GB50168-20062.5、电气装置安装工程 盘、柜及二次回路接线施工及验收规范 GB50171-20122.6、支架及组件技术说明书及安装说明书2.7、设计院设计图纸3 作业准备和条件3.1 作业人员序号工种数量要求备注1技术员2安全考试合格2安全员4安全考试合格3安装工300安全考试合格4电焊工20安全考试合格5673.2 作业条件3.2.1 熟悉图纸及现场施工环境；3.2.2 应对施工图进行图纸会审；3.2.3 安全文明施工实施细则满足施工要求3.2.4 熟悉施工对象的质量要求和质量检验步骤；3.2.5 应经安全技术交底，明白施工危险点及环境保护要求。3.2.6特殊工种作业人员满足施工要求，并对具体的施工方案清楚明了；3.3 材料准备3.3.1.主材光伏支架数量及技术规范符合设计要求，且报监理审批。甲供光伏组件已开箱，经监理共同验收，数量及技术规范符合设计要求。技术员应及时收集整理产品合格证、出厂试验报告和说明书。3.3.2.辅材主要有：热镀锌螺丝，防锈漆，银粉漆，毛刷，钢丝球。3.4 主要机具序号工器具名称规格单位数量1电焊机台202紧线器把2003手枪钻把1004力矩扳手300N.m只1505梅花/呆扳手套2506钢丝刷把2007钢卷尺5m只2008卷尺100m只109梯子6米个103.5 作业条件3.5.1场地施工区灌注桩作业全部完成，场地平整结束，无影响光伏支架及组件安装的施工作业。3.5.2上道工序灌注桩强度达到设计要求，灌注桩水平及垂直误差在允许范围内。经支架及组件安装人员验收交接后，填写验收交接单。3.5.3工作环境本次作业凡遇到雨、风沙天气（4级以上）和大气相对湿度在75%以上的天气不能进行安装。3.5.4临时工作设施做好临时区域隔离，安排专人监护。3.5.5安全防护设施和用品序号名称规格型号单位数量备注1安全帽顶每人配发2安全带条每人配发3棉纱手套副每人配发作业人员用4 作业程序及方法4.1 光伏支架安装4.1.1支架安装前准备工作l 支架外观及防腐镀锌层应完好无损l 型号、规格及材质应符合设计图纸要求，附件、备件应齐全l 存放场地应做好防腐蚀工作l 支架安装前安装单位应安装“中间交接验收签证书”的相关要求对沉桩的水平偏差、垂直误差及定位轴线偏差进行查验4.1.2支架安装符合下列要求l 采用型钢结构的支架，其紧固度应符合设计图纸要求及现行国家标准钢结构工程施工质量验收规范GB50205的相关规定。l 支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打孔。l 支架安装过程中不应破坏支架防腐层。l 支架倾斜角度偏差度不应大于1。l 支架安装的允许偏差应符合表中规定项目名称允许偏差（mm）中心线偏差2标高偏差（同组）3立柱面偏差（同组）34.1.3支架的现场焊接工艺要求l 支架的现场焊接符合设计要求。l 支架的组装、焊接与防腐处理应符合现行国家标准冷弯薄壁型钢结构技术规范GB50018及钢结构设计规范GB50017的相关规定。l 焊接工作完成后，应对焊缝进行检查。l 支架安装完成后，应对其焊接表面按设计要求进行防腐处理。4.2 光伏组件安装4.2.1光伏组件安装前准备工作l 支架安装应验收合格l 宜按照光伏组件的电压、电流参数进行分类和组串l 光伏组件的外观及各部件应完好无损4.2.2光伏组件安装应符合下列要求l 光伏组件应按照设计图纸的型号、规格进行安装。l 光伏组件固定螺栓的力矩值应符合产品或设计文件的规定l 光伏组件安装允许偏差应符合下表项目允许偏差倾斜角度偏差1光伏组件边缘高差相邻光伏组件2mm同组光伏组件5mm4.2.3光伏组件之间的接线要求l 光伏组件连接数量和路径应符合设计要求l 光伏组件间接插件应连接牢固l 外接电缆同插接件连接处应搪锡l 光伏组件进行组串连接后应对光伏组件串的开路电压和短路电流进行测试l 光伏组件间连接线可利用支架进行固定，并应整齐、美观l 同一光伏组件或光伏组件串的正负极不应短接l 严禁触摸光伏组件串的金属带电部位l 严禁在雨中进行光伏组件的连线工作4.3 汇流箱安装4.3.1汇流箱安装前准备工作l 检查汇流箱内元器件，应完好，连接线应无松动l 汇流箱的所有开关和熔断器应处于断开状态l 汇流箱进线端及出线端与汇流箱接地端绝缘电阻不应小于20M4.3.2汇流箱安装l 安装位置应符合设计要求。支架和固定螺栓应为防锈件（热镀锌制品）l 汇流箱安装的垂直偏差应小于1.5mml 汇流箱内光伏组件串的电缆接引前，必须确认光伏组件侧和逆变器侧均有明显断开点4.4 逆变器安装4.4.1逆变器安装前准备工作l 对安装有妨碍的模版、脚手架等应拆除，场地应清扫干净l 混凝土基础及构件应达到允许安装的强度，焊接构件的质量应符合要求l 预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固l 检查逆变器的型号、规格应正确无误；逆变器外观检查完好无损l 运输及就位的机具应准备就绪，且满足荷载要求4.4.2逆变器的安装及调整l 采用基础型钢固定的逆变器，逆变器基础型钢安装的允许偏差应符合下表项目允许偏差mm/mmm/全长不直度13水平度13位置误差及不平行度/3l 基础型钢安装后，其顶部宜高出抹平地面10mm。基础型钢应有明显的可靠接地l 逆变器的安装方向应符合设计要求l 逆变器与基础型钢之间固定应牢固可靠l 逆变器交流侧和直流侧电缆接线前应检查电缆绝缘，校对电缆相序和极性l 逆变器直流侧电缆接线前必须确认汇流箱侧有明显断开点l 电缆接引完毕后，逆变器本体的预留孔洞及电缆管口应进行防火封堵5 施工作业质量标准及检验要求5.1 支架安装质量标准及检验要求工序检 验 项 目性质单位质 量 标 准检验要求型钢检查型钢规格按设计规定对照图纸型钢全长平直度允许误差mm5卷尺测量螺孔及加工面外观圆滑，无变形直观感受框架制作框架焊接主要牢固，外观工艺符合焊接规范要求直观感受外形尺寸误差mm5卷尺测量对角线互差卷尺测量框架不平度卷尺测量沿走向垂直误差卷尺测量标高误差卷尺测量水平误差mm3卷尺测量支（吊）架固定主要螺栓齐全、牢固可靠力矩复检机架安装机架方位及倾角1仪器测量其他 油漆除锈主要干净，无锈迹直观感受防腐漆涂刷均匀，无漏刷直观感受接地框架接地主要牢固，导通良好直观感受5.2 组件安装质量标准及检验要求工序检 验 项 目性质单位质 量 标 准检验要求电池组件检查安装环境无剧烈振动及腐蚀性气体直观感受型号规格符合设计参照图纸外观表面玻璃无硬物刮伤和撞击直观感受安装位置便于调整维护参照图纸电池组件安装固定端正、牢固力矩复检成排安装中心高差mm3仪器测量间距偏差mm5仪器测量接头连接无机械应力直观感受绝缘电阻主控M按厂家要求参照参数仪器测量信号接点动作灵活、可靠手动测试接线线端连接正确，牢固直观感受线号标志正确、清晰、不褪色直观感受铭陴标志正确、清晰直观感受机架上组件间风道间隙mm8仪器测量5.3 布线安装质量标准及检验要求工序检 验 项 目性质单位质 量 标 准检验要求布设 前检查导线 型号、电压及规格按设计规定复检材料外观及绝缘检查主要无机械损伤、绝缘良好外观检查敷设路径按设计规定参照图纸敷设温度按GB 50168-1992规定参照规范组件连线和电缆布设弯曲半径主要按设计规定参照设计排列外观检查排列整齐，弯度一致外观检查标志牌装设位置终端接头处外观检查标志主要按GB 50168-1992规定外观检查固定规格一致、挂装牢靠外观检查组件连线和电缆固定电缆支持点间距离按GB 50168-1992规定参照规范水平敷设主要首末端现场检查超过45倾斜敷设主要每个支持点现场检查夹具型式按设计规定参照设计固定强度牢靠直观感受布设后检查外观检查主要无机械损伤外观检查电缆孔洞处理电缆沟及盘（柜）电缆出入口封闭良好外观检查组件连线和电缆端接 终端及其配件齐全，无损伤外观检查制作工艺按工艺规程规定外观检查接地线接地线规格按GB 50168-1992规定参照规范接地线焊接牢固、可靠直观感受线鼻子线鼻子规格与芯线相符直观感受铜线鼻子镀锡表面光滑，干净直观感受芯线连接压模规格与导线规格相符模具检查压入深度按工艺规程规定压前检查相色标志正确直观检查固定强度牢固直观感受线鼻子与电气装置连接按GB 50168-1992规定直观感受5.4 汇流箱安装质量标准及检验要求工序检 验 项 目性质单位质 量 标 准检验要求箱体安装安装位置按设计规定仪器测量落地箱底座高出地面尺寸按设计规定（无设计规定时宜为10）仪器测量悬挂箱中心至地面高度m按设计规定，一般为1.21.5仪器测量安装垂直度误差1.5仪器测量户外箱体的密封主要良好，防水、防潮、防尘直观感受紧固件表面处理镀锌外观检查紧固件检查主要齐全、完好、紧固力矩复检箱架接地连接主要可靠外观检查震动场所的防震措施按设计规定参照设计装有电气可开启屏门的接地用软铜导线可靠接地外观检查箱面标志齐全外观检查电器元件安装按设计规定参照设计熔断器、熔丝配置参照设计5.5 逆变器安装质量标准及检验要求工序检 验 项 目性质单位质 量 标 准检验要求基础型钢安装基础型钢安装允许误差每米mm1仪器测量全长mm5仪器测量每米mm1仪器测量全长mm5仪器测量位置误差及不平行度主要mm5仪器测量基础接地点数点2外观检查接地连接牢固，导通良好外观检查盘体就位找正间隔布置主要按设计规定参照设计垂直度主要m1.5仪器测量水平误差相邻两盘顶部2仪器测量成列盘顶部5仪器测量盘面误差相邻两盘边1仪器测量成列盘面5仪器测量盘间接缝2仪器测量盘体 固定盘体固定主要牢固直观感受紧固件检查完好、齐全、紧固直观感受紧固件表面处理镀锌外观检查震动场所的防震措施按设计规定参照设计接地盘体与基础连接主要牢固，导通良好直观感受抽屉与盘体间接地接地可靠接地测量装有电器可开启屏门的接地用软铜导线可靠接地外观检查盘上设备检查盘上设备型号规格主要按设计规定参照设计设备外观完好、无损伤直观感受盘面检查平整、齐全直观感受抽屉推拉试验主要无卡阻碰撞手动试验动、静触头中心线检查一致仪器测量动、静触头接触主要紧密、可靠直观感受机械与电气联锁装置可靠手动测试抽屉隔离触头通断顺序正确测试二次回路连接插件主要接触良好测试熔断器熔丝配置按设计规定参照设计回路名称标志齐全、清晰直观感受6 技术记录要求6.1 施工技术记录支架安装验评，组件安装验评，汇流箱安装验评，逆变器安装验评6.2 质量验评划分7 危险源、环境因素辨识及防范措施、文明施工标准7.1 危险源清单及防范措施序号危险源类别危险源名称防范措施1触电使用电源线破损的便携式卷线盘、机械及电动工具1、检查保护地线或保护零线连接是否正确、牢固；2、检查电缆或软线是否完好。2低压带电作业未正确使用防触电保护用品、无人监护1、办理安全施工作业票；2、设专人监护；3、有可靠的绝缘措施。3电动工具未经过漏电保护装置或漏电保护装置不合格1、电气回路应单独设开关或插座，并装设漏电保护器；2、金属外壳应接；3、电动工具必须做到“一机、一闸、一保护”4、漏 电保护器的额定漏电动作电流30mA，动作时间0.1s，额定漏电动作电压36V。4非电工从事电工作业电工一律持证上岗，严禁非电工拆、装施工用电设施。5物体打击垂直交叉作业无隔离设施或防护设施随意拆除1、无法错开的垂直交叉作业，层间必须搭设严密、牢固的防护隔离设施；2、隔离层、孔洞盖板、栏杆、安全网等安全防护设施严禁任意拆除；必须拆除时，应征得原搭设单位的同意，并采取临时安全施工措施，作业完毕后立即恢复原状并经原搭设单位验收。6高处作业较大工具未系保险绳应配带工具袋，较大的工具应系保险绳。7交叉施工时，工具、材料等上下投掷严禁交叉施工时，工具、材料等上下投掷抛掷。8意外坠落在器身上工作被变压器油滑倒脚手架、跳板和走道上的积水、霜雪应及时清除并采取防滑措施。10高处作业人员未正确系挂安全带高处作业必须系好安全带，安全带应挂在上方的牢固可靠处。7.2 环境因素清单及防范措施序号重要环境因素重大环境影响针对性控制措施类型名 称1 液废机械保养、维修和使用中废油更换、滴落土壤污染1、对更换的废油统一进行回收、存放与管理，地面做好防渗处理；2、委托具有处理资质和能力的单位，统一进行处置。2液废设备整修、安装、使用中产生的废弃油 土壤污染1、对产生的废弃油统一进行回收、存放与管理；2、委托具有处理资质和能力的单位，统一进行处置。3固废油漆作业中剩余油漆及废弃油漆桶、刷子、手套土壤污染1、派专人对废弃的油漆、油漆桶、刷子、手套等进行回收；2、进行统一存放与管理；3、委托具有处理资质和能力的单位，统一进行处置。4固废安装施工产生的固体废料、废弃的设备包装箱土壤污染1、对废物按用途如：可回收废物和不可回收废物等进行分类存放；2、统一进行清理、处置5资源建材、施工辅材的节约资源节约1、按施工计划制定材料领用计划并按计划对领料进行控制；2、提高施工工艺或改进施工方案尽量的节省施工用料；3、做好可回收利用的施工废材料的回收和利用。7.3 文明施工标准7.3.1. 现场的零部件应堆放有序，开箱包装物应及时运走。7.3.2. 现场施工场地应铺设平整，吊车进出路线和工作范围应保证安全、通畅。7.3.3. 工作场所应配备足够的消防器材，周围应拉上警械线，严禁无关人员进入施工范围。作业区内禁止吸烟。7.3.4. 吊车应有专人指挥，指挥信号应清晰、准确。防止吊车工作时碰坏变压器附件。7.3.5. 梯子摆放规范，上下传递物件不允许抛掷。7.3.6. 工作场所应配备足够的消防器材，周围应拉上警械线，设置警示标牌，标牌上明确施工负责人及安全防火负责人。作业区内禁止吸烟。7.3.7. 准备好防雨布，做好安装期间下雨的急救措施。7.3.8. 施工前组织对全体施工人员的安全技术交底，并做好安全施工交底签证。
