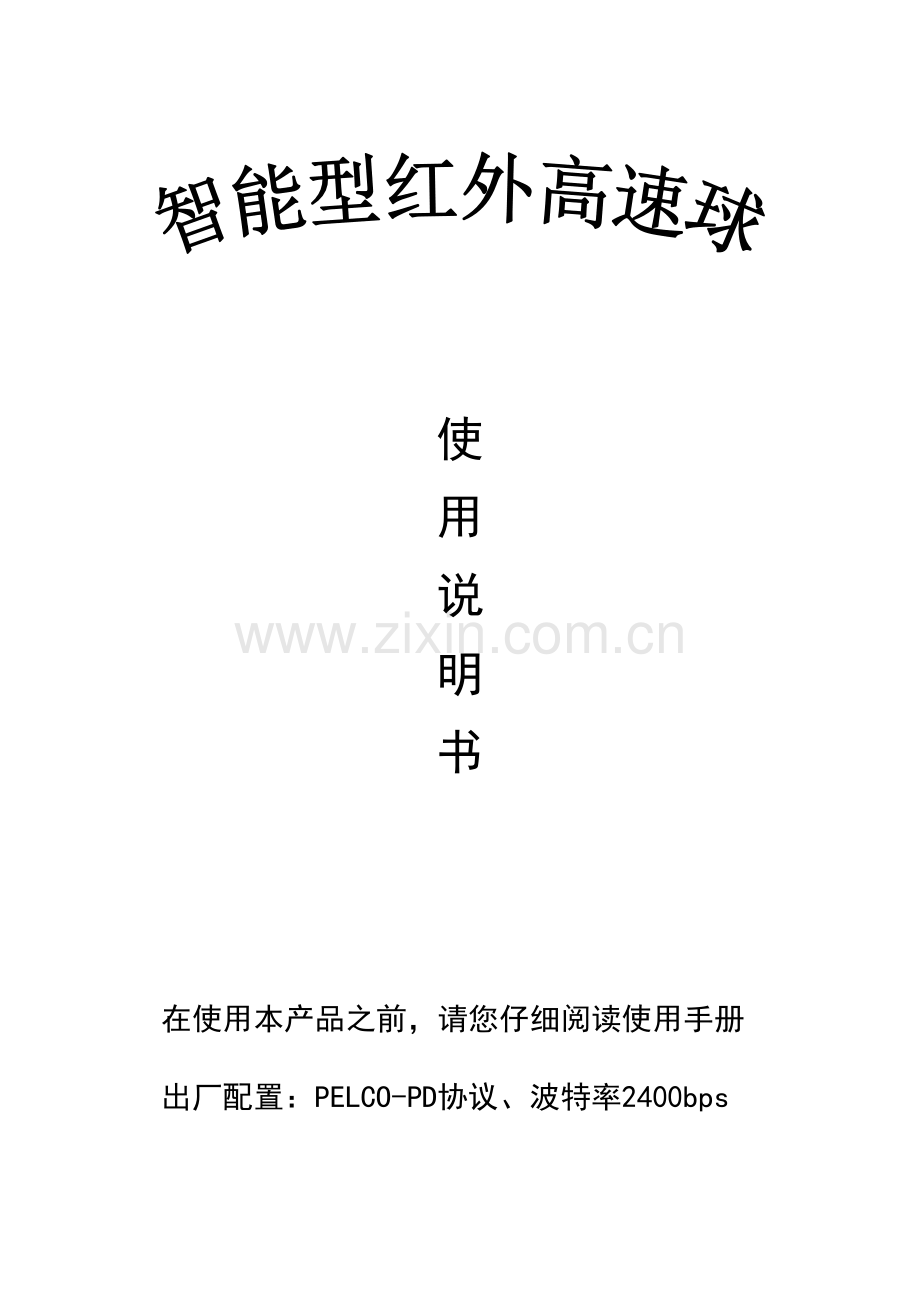

使
用
说
明
书
在使用本产品之前，请您仔细阅读使用手册

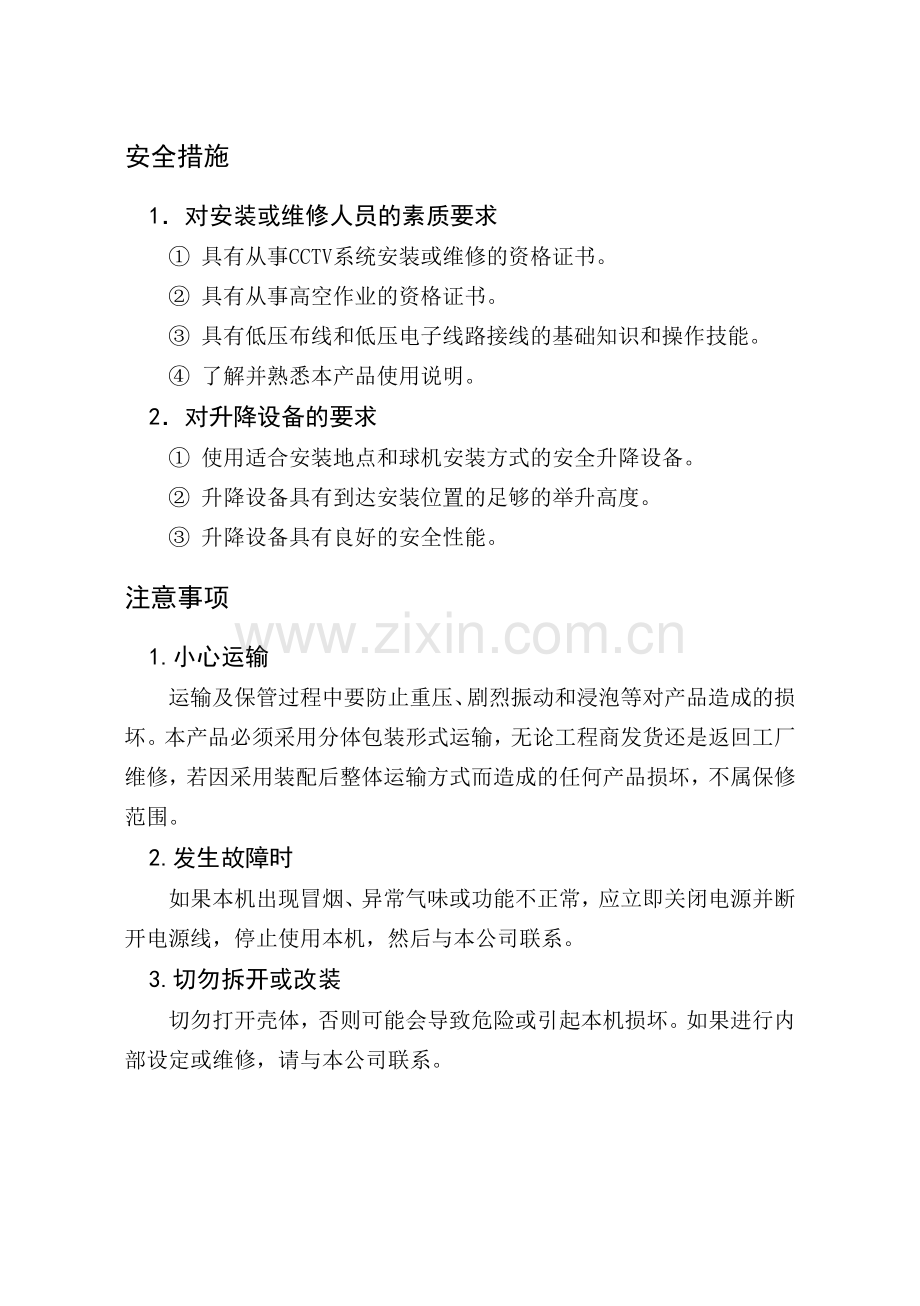

出厂配置：PELCO-PD协议、波特率2400bps安全措施
1．对安装或维修人员的素质要求
① 具有从事CCTV系统安装或维修的资格证书。
② 具有从事高空作业的资格证书。
③ 具有低压布线和低压电子线路接线的基础知识和操作技能。
④ 了解并熟悉本产品使用说明。
2．对升降设备的要求
① 使用适合安装地点和球机安装方式的安全升降设备。
② 升降设备具有到达安装位置的足够的举升高度。
③ 升降设备具有良好的安全性能。
注意事项
1.小心运输
运输及保管过程中要防止重压、剧烈振动和浸泡等对产品造成的损
坏。本产品必须采用分体包装形式运输，无论工程商发货还是返回工厂
维修，若因采用装配后整体运输方式而造成的任何产品损坏，不属保修
范围。
2.发生故障时
如果本机出现冒烟、异常气味或功能不正常，应立即关闭电源并断
开电源线，停止使用本机，然后与本公司联系。
3.切勿拆开或改装
切勿打开壳体，否则可能会导致危险或引起本机损坏。如果进行内
部设定或维修，请与本公司联系。
4.切勿把别的物品放入本机
确认摄像机内应没有金属物或易燃物。如果机内有异物，可能会引
起着火、短路或损伤。如果水或液体流入摄像机，请立即关闭电源并断
开电源线，然后与本公司商谈。小心地保护摄像机，避免雨水、海水侵
蚀。
5.小心提放本机
为了避免损伤，切勿使摄像机掉落或遭受强烈的震动或冲击。
6.设置在远离电场和磁场的场所
如果设置在电视机、无线电发射机、电磁装置、变压器、扬声器附
近,它们产生的电磁场将会干扰图像。
7.避免湿气和灰尘
为了避免摄像机损坏，切勿把摄像机设置在有油烟或水蒸气、温度
过高或有很多灰尘的场所。
8.避免高温
切勿设置在取暖炉或其他热源的附近，如聚光灯。也不要设置在易
受阳光照射的地方，否则会引起摄像机的变形、褪色或其他损伤。当设
置在天花板、厨房或锅炉房附近时，温度可能会升得很高。
9.清洁
用软布擦拭能去掉壳体上的脏物。要除去污垢，可用软布沾上洗涤
剂溶液并拧干后檫拭，然后再用干的软布檫干。切勿使用汽油、涂料稀
释剂或其他化学品清洁壳体，否则可能会引起变形和涂漆剥落。在使用
化学性抹布时，务必阅读全部随带的使用说明书。不要让塑料和橡胶材
料长时间与机壳接触，不然会引起损伤和涂漆剥落。
目 录
1 产品概述 1
2 技术指标 1
3 安装准备 3
3.1 基本要求 3
3.2 请保存球机的全部包装材料 3
3.3 核查安装空间及安装地点构造的强度 3
3.4 电缆的准备工作 3
3.5 安装方式以支架式安装为主 5
3.6 产品的连接 12
4 基本设置 13
4.1 传输速率、通讯协议等拨码开关位置 13
4.2 设置拨码开关 14
4.3 红外球型摄像机地址码设置 14
4.4 传输速率设置(波特率) 14
4.5 RS-485总线匹配电阻的选择 15
5 产品性能特点 15
6 红外球型摄像机的基本功能 16
6.1 报警联动功能 16
6.2 跟踪功能 16
6.3 自动识别功能 17
6.4 3D定位 17
6.5 隐私遮蔽功能 17
6.6 轨迹记忆（花样扫描） 17
6.7 零位校验 18
6.8 监控目标跟踪 18
6.9 变倍控制 18
6.10 聚焦控制 18
6.11 背光补偿功能 19
6.12 光圈控制 19
6.13 比例变速功能 19
6.14 360度自动扫描功能 19
6.15 预置位功能 20
6.16 自动巡视组功能 20
6.17 A-B两点扫描(限位扫描) 21
6.18 断电记忆功能 22
6.19 看守位功能 22
7 OSD菜单功能 22
7.1 操作说明 22
7.2 菜单索引 23
7.3 系统信息页 26
7.4 云台设置页 27
7.5 像机设置菜单 35
7.6 红外灯设置 37
7.7 显示设置 37
7.8 时间设置 38
7.9 语言设置 39
7.10 复位设置 39
8 快捷命令操作 41
8.1 红外高速球基本操作 41
8.2 PELCO功能指令 43
附录Ⅰ 防雷击、浪涌 44
附录Ⅱ 透明罩的清洁 45
附录Ⅲ RS-485总线常识 46
1.RS-485总线基本特性 46
2.连接方式与终端电阻 46
附录Ⅳ 地址编码对应表 46
附录Ⅴ 简易故障排除表 49
版权声明 50
1 产品概述
红外球型摄像机为内置自带变焦镜头的高性能数字信号处理(DSP)
摄像机，它集变速云台和数字译码器于一体的高科技监控产品。可任意
迅速定位及连续追踪扫描，实现了真正意义上的全方位、无盲点监视；
可以自动适应环境明暗和目标远近的变化；它采用最新的ARM芯片作
为主控制芯片，设计精巧简单，最大限度地减少了系统部件之间的连接，
既提高了系统的可靠性又便于安装和维护。使用精密步进电机驱动，运
转平稳、反应灵敏、定位准确。红外球型摄像机具有断电记忆功能，启
动后能自动恢复断电前的工作状态，使系统更加安全可靠。
红外球型摄像机系列可为系统集成提供多种选项，是在任何场所进
行任何类型监控的理想选择。这些选项包括室内/室外应用、白天/昼夜
监视，以及壁墙、立柱或顶棚安装。从而可确保向用户提供解析度更
高、性能更可靠的监控系统。
2 技术指标
红外球型摄像机技术参数
产品类型
高速红外球型摄像机
供电电源
交/直流自适应（15V ~28V）
环境温度
室内球（0ºC～+40ºC）室外球（-40℃～+60℃）
环境湿度
≤95% 无结露现象
功率消耗
≤20W
通信方式
RS-485总线控制
通信协议
自动识别PELCO-D / PELCO-P /3D定位等
通信波特率
1200 bps / 2400 bps / 4800 bps / 9600 bps
球机地址
硬地址1~255 软地址00~255（00时硬地址有效）
球机旋转范围
水平：360º 垂直93 º
水平旋转速度
0.02 ～ 200°/s（1～64级变速）
垂直旋转速度
0.02 ～ 90°/s（1～64级变速）
自动翻转功能
二级分段控制（一级水平180º 二级垂直90º）
比例变速
速度与焦距自动匹配
自动控制红外灯
智能匹配焦距PWM调光技术
360°巡航速度
1-9级速度可设
AB两点扫描位置
任意设定
AB两点扫描速度
1-9级速度可设
上电模式
掉电记忆/360度扫描/2点扫描/
预置位巡航组1/预置位1-8
看守模式
360度扫描/2点扫描/预置位巡视组1/
轨迹记忆1/预置位1-8
看守位等待时间
1 ～ 60分钟（可编辑）
预置位停留时间
5 ～ 60秒（可编辑）
预置位数量
220个
预置位最高运行速度
200°/s
巡视组数量
4组(16个点独立编辑停留位与停留时间)
巡视组预置位数量
16个
报警功能
4路输入，2路输出
自动跟踪
支持单场景移动跟踪模式
定时运行
内置高精密RTC时钟，支持时间管理功能
花样扫描
4条路径，
每条可记录512条指令或最长15分钟的操作
3D定位
支持
OSD菜单
中英文
支持一体机
自动识别SONY、日立、三星、LG、CNB、国产
视频冻结
支持
背光补偿
支持
隐私遮蔽
支持（需像机支持）
机械零位校准
支持
电子变倍
支持
快捷命令
PELCO指令集
防水
IP66
防雷
瞬间3000V
风扇及加热器
自动温度控制
3 安装准备
3.1 基本要求
所有的电气工作都必须遵守使用最新的电气法规、防火法规以及有
关法规。根据装箱单查验所有随机附件是否齐全，确定该球机的应用场
所和安装方式是否与所要求的相吻合。若不吻合，请联系供应商。请
按工作环境要求使用本产品。
3.2 请保存球机的全部包装材料
在拆开球机包装后，请妥善保存好球机的原包装材料，以便出现问
题时，用球机的包装材料将球机包装好，寄到代理商或返回厂家处理。
非原包装材料可能导致运输途中的意外损坏，从而导致额外费用。
3.3 核查安装空间及安装地点构造的强度
确认安装地点有容纳本产品及其安装结构件的足够空间。确认安装
球机的天花板、墙壁、支架的承载能力必须能支撑球机及其安装结构件
的总重量。要求具有4倍的安全系数。
3.4 电缆的准备工作
3.4.1 AC24V电源线可达距离和线材要求
一般的电源线都存在一定的线阻，在传送电压时有内在损失，电源
线越长，线径越小，损失就越严重；为了避免传输线损失引起电压不足
而引起电压不足而造成球机不能正常工作，在布线时请参照下表所示线
径和距离要求。
电源线线径
0.5mm²(20#)
1.0mm²(18#)
1.5mm²(16#)
2.5mm²(14#)
球机距离
11m(37ft)
18m(60ft)
29m(95ft)
46m(152ft)
例如：有一个球机，离供电电源的距离为35米，必须采用截面积为
2.5mm²以上铜芯的电源传送线，否则可能引起球机供电不足，而无法正
常工作。
3.4.2 安装球机需配置的电源
建议使用交/直流15V到28V，2.5A以上功率的变压器供电。
3.4.3 视频电缆可达距离和线材的要求
与电源线一样视频电缆也有相应的内在损失，电缆越长及规格越
小，损失就越严重，信号的频率越高，损失也越明显。下表列出了常用
的视频电缆型号及这种电缆所能传输视频信号的最长参考距离。
视频电缆型号
最长传输参考距离
视频电缆型号
最长传输参考距离
75-2
约150米
75-5
约370米
75-3
约200米
75-7
约500米
75-4
约270米
75-9
约680米
3.4.4 RS485控制线采用的规格线及传输距离
当使用0.56mm(24AWG)双绞线作为通讯电缆时，根据波特率的
不同，最大传输距离理论值如下表：
波特率
最大距离
2400 bps
1800米
4800 bps
1200米
9600 bps
800米
当使用较细的通讯电缆，或者在电磁干扰较强的环境使用本产
品，或者总线上连接有较多的设备时；最大传输距离相应缩短。反
之，最大距离加长。
注：同一型号的电缆线会因生产厂家的不同而有所区别，以上表格
所示为一般电缆的传输参考距离。
3.5 安装方式以支架式安装为主
3.5.1 支架式安装根据安装方式分为下列4种方式：
（1）壁挂式 （2）角装式 （3）柱装式 （4）吊装式
支架式安装根据球罩外观分为方顶、锥顶2种：
支架式安装的球机可用于室内、室外环境。室外球机的IP等级为
IP66。
注：室内球机不可在室外环境使用。
3.5.2 安装后的球机外观如下所示：
（1）壁挂式
图1
安装条件:
壁挂式球机可用于室内、室外环境的硬质墙壁结构墙壁的厚度应足
够安装膨胀螺钉；墙壁至少能承受4倍球机的重量。
安装壁挂支架:
a. 如图2所示，以壁挂支架底面的安装孔为模板，在墙壁上画出打
孔位置，并打孔。
图2
b. 如图3所示，将电线电缆穿过壁挂支架,并将壁挂支架固定到墙壁上。
图3
（2）角装式
图11
安装条件:
角装式球机可用于室内、室外环境成90°夹角的硬质墙壁结构。墙
壁的厚度应足够安装膨胀螺钉；墙壁至少能承受4倍球机的重量。
安装角装附件、壁挂支架:
a .如图12所示，以角装附件的安装孔为模板，在成90°夹角的墙壁
上画出打孔位置，并打孔装上M8膨胀螺栓。
图12
b. 如图13所示，将电源、视频/控制、报警三组电缆穿过角装底座
的中心孔、防水胶及支架的中心孔，留出足够的接线长度，并将角装底
座用M8螺母紧固在墙壁上。
图13
c. 如图14所示，将电源、视频/控制、报警电缆穿过壁挂支架，并
将壁挂支架固定到角装附件上。
图14
(3) 柱装式
图15
安装条件:
柱装式球机可用于室内、室外环境的硬质柱状结构。柱状结构的直
径应符合喉箍的安装尺寸，出厂默认配置6寸喉箍（适合φ130-152mm
的圆柱）；柱状结构至少能承受4倍球机的重量。安装角装附件、壁挂
支架:
a . 如图16所示，将电线电缆穿过柱装附件，用喉箍将柱装附件固
定到柱状结构上。
图16
b . 如图17所示，将电线电缆穿过壁挂支架，并将壁挂支架固定到
柱装附件上。
图17
(4) 吊装式
图18
安装条件:
粗杆吊装式球机可用于室内、室外环境的硬质天花结构。天花板的
厚度应足够安装膨胀螺钉；天花板至少能承受4倍球机的重量。
安装吊顶底座、吊杆:
a . 如图19所示，以吊顶底座的安装孔为模板，在天花板上画出打
孔位置，并打孔装入M6膨胀螺钉。
图19
b . 如图20所示，先旋松吊顶底座侧面的M4螺钉，拆分吊顶底座和
吊杆，然后将电源、视频/控制、报警三组电缆从吊顶连接座的底部侧
面凹口处密封槽引入并穿过吊装底座的中心孔，并将吊顶底座固定到天
花板上。
图20
注意：若球机用于室外环境，在吊顶底座与天花板的帖合面、出线
孔周围打硅胶来密封防水。
c．如图21所示，将电线电缆穿过吊杆，然后将吊杆旋紧到吊顶底
座并拧紧M4螺钉。
图21
注意：若球机用于室外环境在吊杆上端的螺纹处缠绕足够的生料带
后再将吊杆旋紧到吊顶底座。在吊杆连接套与吊杆的连接口周围打硅胶
来密封防水。
3.6 产品的连接
3.6.1 RS485的连接
在进行连接之前，请关闭所有设备的电源，并仔细阅读所有被连接
设备的说明书
图24
4 基本设置
4.1 传输速率、通讯协议等拨码开关位置
安装前，请确认本机所使用的通讯协议、波特率及地址码与控制系
统完全一致，对应的拨码开关位置。见下图：
4.2 设置拨码开关
通过拨码开关可设置球机地址和波特率，其设置详见附录Ⅳ。
4.3 红外球型摄像机地址码设置
拨码开关SW1是摄像机的地址设置，它是一个8位开关，每一位开
关对应的是一个二进码数字“0”或“1”。关闭状态为“0”，打开状态
为”1”。从拨码开关上的开关打开状态，计算地址号码。如下图
例：<如上图>把拨码开关上的第“1”位和第“3”位打开（拨至
ON的位置），那么二进码：00000101，对应的地址就是：5。（二进码与地址对应，参考后面《地址编码对应表》）（参见附录IV）
注：拨码开关的实际拨的地址为PELCO_D协议的控制地址，
PELCO_P协议的控制地址只需在PELCO_D协议的控制地址基础上加1。
4.4 传输速率设置(波特率)
拨码开关SW2的第4、5位为通讯波特率设置，出厂时默认为2400 bps。
波特率: 1200 bps 、2400 bps 、4800 bps 、9600 bps 可选。
4.5 RS-485总线匹配电阻的选择
拨码开关SW2的第8位为匹配电阻选择，对控制中心而言，为了防
止RS-485通讯信号及其它信号的反射和干扰，离开控制中心最末端的红
外球型摄像机的通讯接口处需并联匹配电阻。拨码开关SW2有一个匹
配电阻的控制开关，第8位微动开关拨向ON状态（设定如下图），表示
将匹配电已接入RS-485总线中。
5 产品性能特点
² 智能红外灯技术，智能匹配焦距PWM调光技术，高能低耗；
² 3D定位功能，可实现屏幕坐标定位和局部放大同时进行；
² 隐私遮蔽功能，24个隐私遮蔽区域任意设置（需一体机支持）；
² 支持PELCO-P，PELCO-D通讯协议和3D定位并自动识别；
² 4条模式路径，每条可记录512条不同指令或900秒路径操作；
² 手动控制速度最低可达0.02º/S平稳运行；
² 4组巡视组，每组16个预置点均可独立编辑停留位与停留时间；
² 预留网络模块接口，可选装模块为网络球；
² 内置高密度RTC时钟，支持时间管理功能；
² 强大的视频处理能力，支持自动目标跟踪和移动侦测报警功能；
² 内置4路报警输入，2路报警输出；
² 看守位功能， 球机空闲一段时间后可设置执行自动运行预置位巡
航组1，轨迹记忆组1，360°扫描等功能，其中空闲时间可设；
² 可记忆断电前执行的的操作；
² 内置风扇及加热器，可自动温度控制，5º以下开启加热器，40º以
上开启风扇；
² 内置中英文菜单，任意切换；
² 精密步进电机控制，运转平稳，定位准确，反应灵敏；
² 球体外壳采用金属结构，坚固耐用；
² 防水等级达到IP66；
² 内置3000V防雷击及防浪涌保护装置；
6 红外球型摄像机的基本功能
由于不同的控制系统具体操作方法不尽相同，一般应依据系统制造
商的操作手册为准，某些情况下会有某些特殊要求和操作方法，请与经
销商联系获取必要的信息。
6.1 报警联动功能
球机支持四路开关量报警输入和二路报警继电器输出。球机可接
受4 路报警开关量输入，球机报警输入端口状态为常闭。当球机检测到
报警闭合信号时，将自动运行到事先设置的预定动作，这些工作可以是
预置点调用中的一种或无动作。
6.2 跟踪功能
球机可以根据用户指定参数自动锁定并跟踪屏幕上的移动，且支
持单场景跟踪功能，可以设置跟踪场景，目标的大小，和跟踪的灵敏度，
以及目标丢失以后返回跟踪场景的时间。
6.3 自动识别功能
自动识别功能是指不用改变软硬件及拨码设备，即可自动识别。本
球机机可自动识别一体机和通讯协议。
一体机自动识别的品牌有SONY 、HITACHI、LG、SAMSUNG、CNB、
国产等。
可自动识别的通讯协议有PELCO_P 、PELCO_D 、3D定位等。
6.4 3D定位
根据指定的水平坐标与垂直坐标，通过此指令可将某一区域图像移
动到屏幕的中央，并根据变倍参数，自动控制进行变倍。通过软件支持
可实现球机的屏幕坐标定位和局部放大
6.5 隐私遮蔽功能
在监控范围内，对于客户不便或不愿显示在监视画面上的区域，
可以设置为隐私保护区（区域遮盖），例如银行监控系统中客户输
入密码区域或某家门口。
6.6 轨迹记忆（花样扫描）
云台摄像机在PTZ 每个方向上的任何运行动作所构成的轨迹都可
以保存，称为花样扫描。在花样扫描中，可以保存云台的上、下、左、
右、和镜头的变倍的远、近动作，还可以保存预置位的调用动作。此功
能可以记录并模拟操作员的一段操作过程。
本球机有4条模式路径，每条可以记录512条指令或最长15分钟的操
作。启动其中任意一条模式路径，球机都能自动记录操作者当前的运行
轨迹，并按照记录的运行轨迹循环扫描。
6.7 零位校验
当云台在工作过程中，不可避免的出现电机失步或者操作人员想寻
找云台的零位时，调用34号预置位，云台会运转到水平零位和垂直零位。
这样可以重新校准定位和方便操作人员。
6.8 监控目标跟踪
用户可以使用键盘上的摇杆控制球机上、下、左、右转动，用来追
踪移动目标或转移视界，并可通过调整变焦来改变视角的大小或目标图
像的大小。在摄像机默认自动聚焦、自动光圈的状态下，随着镜头的
转动，摄像机会自动根据景物变化做出迅速调节，即刻得到清晰图像。
6.9 变倍控制
用户可以通过控制键盘调整变焦的远近，得到所需的全景画面或是
近景视图。
6.10 聚焦控制
镜头变焦时，摄像机会以景物画面的中心自动聚焦，保持清晰图像。
在特殊情况下用户可以手动聚焦，达到希望的图像效果。
摄像机在下列情况下将不能对所摄目标自动聚焦：
（1）目标不在画面的中心。
（2）同时观察远处和近处目标时，不能同时保证前后均清晰。
（3）目标为强光物体。如氖灯、聚光灯等发光物体。
（4）目标在附有水珠或灰尘的玻璃后面。
（5）目标移动太快。
（6）大面积单调的目标，如墙壁。
（7）目标太黑暗或本来就模糊。
6.11 背光补偿功能
当背景上出现强光时，物体会变得黑暗，像黑影一样。背光补偿功
能是摄像机镜头在强光背景下可自动聚焦黑暗的目标进行亮度补偿，对
光亮的背景进行调整，避免因背景亮度太高而造成整个画面一团光亮，
目标却因黑暗而不可辨别，从而获得清晰的图像。
<调用86>启动背光补偿功能。 <调用87>关闭背光补偿功能。
6.12 光圈控制
摄像机出厂时默认为自动光圈。在自动光圈模式下，摄像机通过动
感测周围环境光线变化，自动调节镜头光圈，使得输出的图像亮度稳定。
用户可手动操作OPEN或CLOSE光圈调节按键来调节光圈大小，得到
所需的画面亮度。
通过控制球机的水平、垂直转动或控制镜头变倍即可恢复自动光
圈，建议用户使用自动光圈。
6.13 比例变速功能
水平和垂直运动速度自动地随着变倍倍数的变化而变化。在较大的
变倍倍数情况下，速度会按比例变慢，处于小的变倍倍数的情况下，速
度会变成正常速度，以获得比较好的监视效果。
6.14 360度自动扫描功能
自动扫描是指球机俯仰角度保持不动，在水平方向以一定的速度顺
时针360º连续扫描显示区域图像的功能。通过键盘<调用99预置位>可
启动自动扫描。OSD菜单可对运行速度的参数进行设置。扫描速度
等级1-9级可设。
注：摄像机在自动扫描状态下，操作者控一下摇杆，即可退出自动
扫描功能。
6.15 预置位功能
预置位是让球形摄像机先保存PTZ的任意位置，然后通过调用相应
的指令使红外球型摄像机快速运行到预先设置的某个位置，也可通过键
盘删除预置位。本球机支持 220个预置位。
注：不同的通讯协议所支持的预置位数量有所不同，具体以系
统制造商参数为准。
6.16 自动巡视组功能
自动巡视组是球型摄像机以每隔一定时间循环调用预先设置好的
1~16号预置位，如果遇到1到16号预置位中间没有设置的预置位号，将
直接跳过，执行下一个预置位。
本机可设置4组巡视组，每组支持16个预置位。如需使用，请先设
置红外球型摄像机的预置位号，如果没有重新设置预置位号，则运
行巡视组时将以出厂默认的预置位运行。
6.16.1 巡视组功能
每组巡视组中预置位运行速度自适应，每个预置位停留时间可单独
设置，其停留时间范围5~60s。
本机可设4组巡视组，每组巡视组可编辑16个预置位，每个预置位
停留点和停留时间可通过菜单编辑。
6.16.2 启动巡视组方法
先在巡视组中添加要巡视的预置位号。
(1) 巡视组1：通过键盘<调用98>可启动巡视组1，预置位范围1~16
号，每个点默认停留时间5秒。
(2) 巡视组2：通过键盘<调用97>可启动巡视组2，预置位范围17~32
号，每个点默认停留时间5秒。
(3) 巡视组3：通过键盘<调用96>可启动巡视组3，预置位范围33~48
号，每个点默认停留时间5秒。
(4) 巡视组4：在OSD菜单中设置，预置位范围49~64号，每个
点默认停留时间5秒。
注：启动巡视组前，必须先设置相应的预置位。如出现任何新的有
效操作指令时，将退出当前巡航。
6.17 A-B两点扫描(限位扫描)
两点扫描是指球机垂直和水平以一定的速度根据A-B两点就近距离
顺时针扫描显示区域图像的功能。设置扫描的A、B两点后，可以在水平
方向以一定的速度左右来回扫描。A、B两点位置任意设置。扫描速度
等级1-9级可设。
<调用91>可启动A-B两点扫描，扫描的行程以A点为起点，按顺时
针方向旋转到B点的角度范围。
<调用92> 设置A点 <调用93> 设置B点
注：取消或重设A、B点位置时，只需重新设置A、B点位置，将原
有A、B点覆盖即可。
6.18 断电记忆功能
球机在意外断电的情况下可以把数据信息保存而不被丢失，提
高了系统的可靠性，避免了系统参数的重复设置。如，断电前的工作
是两点扫描或巡视组扫描，重上电后，球机会自动执行断电前工作。
6.19 看守位功能
红外球型摄像机看守位功能是操作控制人员在一段时间内没有对
红外球型摄像机进行操作时, 红外球型摄像机自动回到使用者预先设
置的某一特定位置。可通过OSD菜单设置自动归位功能时间，启用或停
用该功能。
7 OSD菜单功能
7.1 操作说明
此红外球形摄像机根据P/D/3D控制协议规定，通过调用95号预置位
命令打开菜单，调用94号预置位命令退出菜单。具体操作请参考控制设
备说明书。
球机内置菜单可以对摄像机的参数进行设置。菜单基本操作包括移
动菜单条、进入下级菜单、返回上级菜单、选择菜单、改变设定值、确
认更改和取消更改。
云台上下命令 ：移动菜单条和改变设定值。
云台向右(确认命令) ：进入一级菜单、选择菜单或确认更改。
云台向左(返回命令) ：返回上一级菜单或取消更改。
7.2 菜单索引
球机菜单用SONY机芯为示例。
通讯协议 PELCO-D/ P<默认>
通讯信息 2400.N.8.1<默认>/4800.N.8.1/9600.N.8.1
通讯地址 001
<系统信息> 像机型号 FCB-EX980P
软件版本 V1.2
设备ID
<软地址> 效验ID
软地址码
编辑预置位号 001<默认>/001-220
<预置位设置菜单> 调用预置位
<设置预置位>
<扫描设置菜单> → 扫描速度 5<默认>/范围1-9级
编辑预置组号 1<默认>/范围1-4组
<巡视设置菜单> 调用预置组
<设置预置组>
编辑轨迹记忆号 1<默认>/1-4组
<轨迹记忆设置> 调用轨迹记忆
<设置轨迹记忆>
编辑隐私块号 01
<隐私遮蔽设置> 隐私块开关 关<默认>/开
<设置隐私块>
看守位动作 无动作<默认>/预置位1-8号
/限位扫描/360扫描
<云台设置> /预置位巡视/轨迹记忆
看守位时间 05<默认>/1-60分钟
<其他设置菜单> 上电动作 上电恢复<默认>/预置位1-8
/限位扫描/360扫描/无动作
/预置位巡视/轨迹记忆
比例变速 开<默认>/关
水平翻转 开<默认>/关
报警输入 关<默认>/开
报警输出 常闭<默认>/常开
报警巡视时间 05S<默认>/05-10S
<报警设置菜单> 1号报警动作 预置位1<默认>/无动作/预置位1-64
2号报警动作 预置位2<默认>/无动作/预置位1-64
3号报警动作 预置位3<默认>/无动作/预置位1-64
4号报警动作 预置位4<默认>/无动作/预置位1-64
<设置跟踪场景>
清除跟踪场景
<跟踪设置菜单> 自动跟踪 关/开
跟踪目标 小目标/大目标
跟踪灵敏度 低/高
返回场景时间 20S/05S-30S
最大变倍 026
聚焦模式 自动<默认>/手动
数字变倍 关<默认>/开
变倍速度 高速<默认>/低速
白平衡模式 自动<默认>/手动/室内/室外
红增益 自动<默认>/范围000-255
<像机设置> 蓝增益 自动<默认>/范围000-255
<高级设置> 锐度 05级<默认>/00-15级
背光补偿 关<默认>/开
宽动态 关<默认>/开
曝光模式 自动<默认>/手动
光圈系数 自动<默认>/手动
<曝光设置> 光圈速度 自动<默认>/手动
快门 自动<默认>/手动
增益 自动<默认>/手动
日夜模式 日<默认>/自动/夜
红外灯模式 自动<默认>/强制远灯/强制近灯/关闭/强开
红外灯功率 9级<默认>/1-9级
<红外灯设置> 红外灯动作时间 08S<默认>/2-15S
红外灯空闲功率 9<默认>/1-9级
红外灯空闲时间 20S<默认>/15-30S
地址显示 开<默认>/关
变倍显示 开<默认>/关
<显示设置> 角位显示 开<默认>/关
动作显示 开<默认>/关
时间显示 关<默认>/开
日期设置 出厂日期
时间设置 出厂时间
<时间设置> 开始时间 00:00:00<默认>
<定时任务设置> 结束时间 00:00:00<默认>
动作类型 无操作<默认>/轨迹记忆
/预置位巡视/360扫描
/限位扫描/预置位1-8
<语言设置> → 语言 中文<默认>/英文
初始化像机
<复位设置> 初始化系统
恢复出厂设置
退出
7.3 系统信息页
主菜单
<系统信息>
<云台设置>
<像机设置>
<红外灯设置>
<显示设置>
<时间设置>
<语言设置>
<复位设置>
退出
² 通讯协议：出厂默认是PELCO-D/P。显示当前球机使用的通讯协议。
² 通讯格式：出厂默认值是2400.N.8.1
2400. N.8.1是指通信信息，2400为
传输波特率，可通过拨码开关改变波特率，有1200、2400、4800、9600选择。N.8.1
为无校验、8个数据位、1个停止位。
其通讯格式：波特率，效验，数据位，
停止位。
² 通讯地址：出厂默认值是当前球机
系统信息页
通讯协议 PELCO-D/P
通讯信息 2400.N.8.1
通讯地址 001
像机型号 FCB-EX980P
软件版本 V1.2
<软地址>
保存
返回
地址，其范围001-255。
² 像机型号：出厂默认值是显示当前
像机的品牌型号。
² 软件版本：此版本号是V1.2，软件
版本会随着产品的升级而变化。
² <设置软地址>
设置软地址
设备ID
效验ID
软地址码
保存
返回
¶ 设备ID: 是唯一的，用于区分其他球机的ID。
¶ 校验ID: 用来区分多个相同地址码的球机，修改球机软地址码时需要输入与设备ID一致的校验ID，否则无法修改软地址码。
¶ 软地址码: 设置软件地址码的时候，可以都在线修改和编辑。
注：“-”代表光标选中某个菜单模式。“ ”是编辑某项菜单模式的内容。
7.4 云台设置页
主菜单
<系统信息>
<云台设置>
<像机设置>
<红外灯设置>
<显示设置>
<时间设置>
<语言设置>
<复位设置>
退出
² 预置位设置页
¶ 编辑预置位号：选择需要操作的预置位号，其范围001-220。
¶ 调用预置位：调用编辑好的预置位号。
¶ <设置预置位>
设置10号预置位步骤的示例：
云台设置菜单
<预置位设置菜单>
<扫描设置菜单>
<巡视设置菜单>
<轨迹记忆设置菜单>
<隐私遮蔽设置菜单>
<其他设置菜单>
<报警设置菜单 >
<跟踪设置菜单>
返回
1：将光标移至编辑预置位号，按方向右键选定该条目。光标由“-”变成“ ”
2：使用键盘按“上下”键，将编辑预置位号设置为10，按方向右键退出编辑，此时光标由“ ”变成“-”。
3：移动光标至<设置预置位> ，按方向右键，进入设置预置位位置模式。此时光标由“-”变成“ ”。屏幕如左下图显示。
预置位设置
编辑预置位号 001
调用预置位
<设置预置位>
保存
返回
4：使用键盘上的ZOOM WIDE键，ZOOM TELE键和方向键将画面调至理想位置后，调用1号预置位保存该预置位。如果不想设置预置位，则调用二号预置位返回并不保存该预置位。
预置位设置菜单
编辑预置位号 010
调用预置位
<设置预置位>
调用1号预置位保存
调用2号预置位返回
5：将光标移至保存行，按方向右键，保存并返回上级菜单。
注：因部分预置位被特殊预置位占用去实现特殊功能，所以部分预置位无法正常设置和调用。
7.4.1 扫描设置菜单
云台设置菜单
<预置位设置菜单>
<扫描设置菜单>
<巡视设置菜单>
<轨迹记忆设置菜单>
<隐私遮蔽设置菜单>
<其他设置菜单>
<报警设置菜单 >
<跟踪设置菜单>
返回
² 扫描速度：出厂默认速度是5级。扫描速度包括设置AB两点扫描的速度和360度扫描的速度，其选择范围是1-9级。
将扫描速度设置到8级示例：
1：将光标移到扫描速度模式，操作键盘右键，光标由“-”变成“ ”。表示可以更改扫描速度。
2：操作键盘上下键，改变扫描速度到8。
扫描设置菜单
扫描速度 5
保存
返回
3：操作键盘左键退出编辑扫描速度状态，此时光标由“ ”变成“-”。
4：将光标移至保存，操作右键保存数据并返回上级菜单。
注：左右边界的有效范围为20度-340度。
7.4.2 巡视设置菜单
云台设置菜单
<预置位设置菜单>
<扫描设置菜单>
<巡视设置菜单>
<轨迹记忆设置菜单>
<隐私遮蔽设置菜单>
<其他设置菜单>
<报警设置菜单 >
<跟踪设置菜单>
返回
² 编辑预置组号：出厂默认预置组1号。预置组号有1-4组可设置。
² 调用巡视组：调用编辑成功的预置组号。
² <设置预置组>
¶ 巡视号：是当前预置组的巡视序列。巡视号范围1-16。
¶ 预置号：是巡视的预置位。预置号范围01-64。
预置组设置菜单
编辑预置组号 1
调用预置组
<设置预置组>
保存
返回
¶ 停留时间：是巡视预置位的停留时间。所有预置号的默认停留时间是05秒，其范围是05-60秒。
本球机可以设置4组巡视组即预置号，每组16个点，每个点可单独设置停留时间。
设置巡视组
巡视号 预置号 停留时间
1 01 05
2 02 05
3
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
