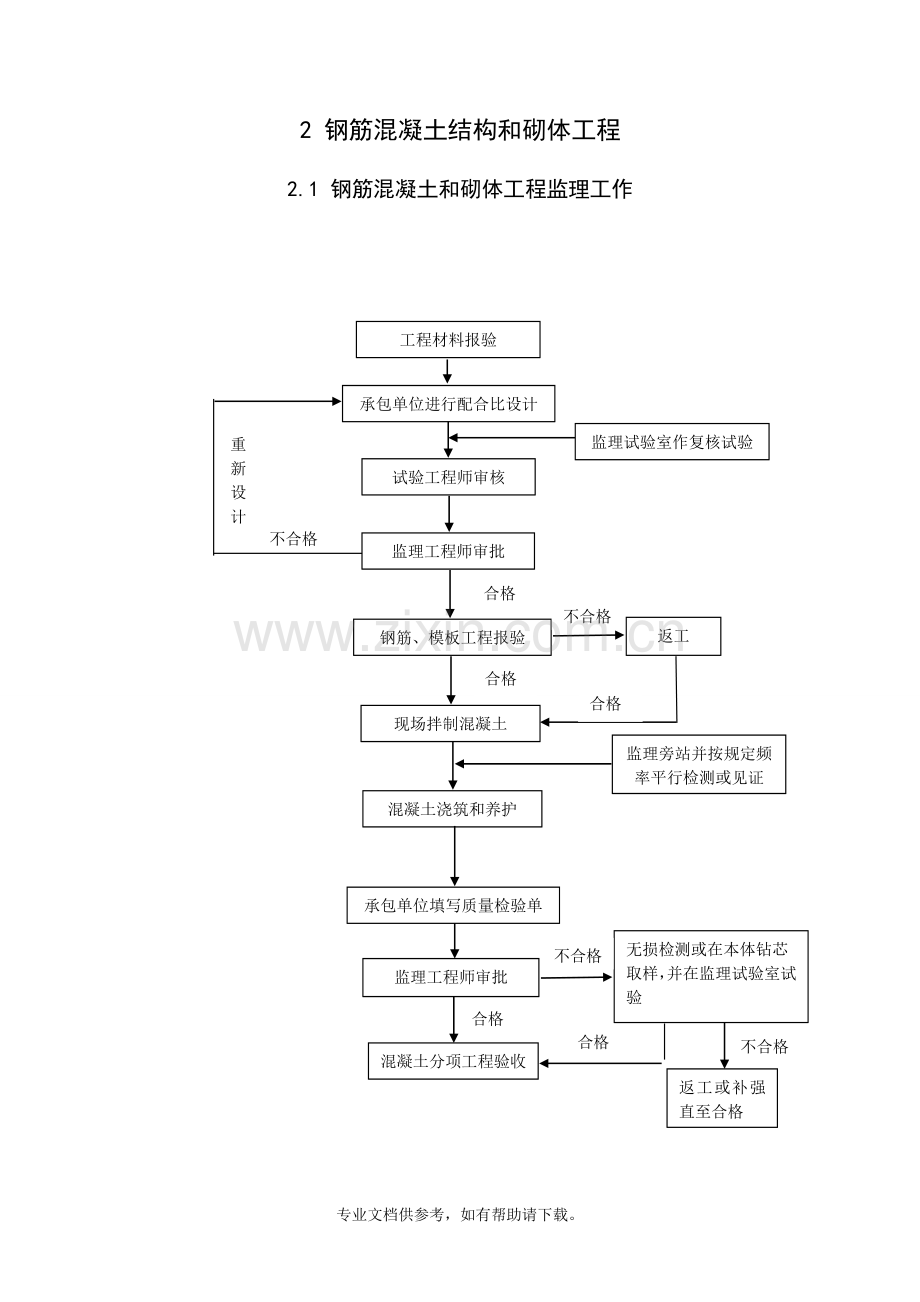

1、1 施工测量1.1 测量监理工作1.1.1测量监理工作流程图接控制网、点桩基准控制网、点复测申请使用基准控制点设置工程控制桩(加密)申请使用工程控制桩工程放样计算施工放样参与交桩、复核基准控制网、点复核审批使用基准控制点复核工程控制桩审批使用工程控制桩放样计算复核放样复核、抽测竣工测量竣工测量审核施工前准备熟悉图纸,核对原始资料2 钢筋混凝土结构和砌体工程不合格承包单位进行配合比设计试验工程师审核无损检测或在本体钻芯取样,并在监理试验室试验重新设计监理工程师审批混凝土分项工程验收合格不合格监理试验室作复核试验监理工程师审批现场拌制混凝土承包单位填写质量检验单监理旁站并按规定频率平行检测或见证合
2、格合格返工或补强直至合格不合格工程材料报验钢筋、模板工程报验合格不合格返工合格混凝土浇筑和养护2.1 钢筋混凝土和砌体工程监理工作2.2 钢筋2.2.1 钢筋工程质量控制的监理流程图按不同钢种、等级、牌号、规格分批验收抽样做力学性能试验运、存的检查钢筋原材料质量检查钢筋的连接弯折的尺寸接头的位置钢筋的替换钢筋加工质量检查钢筋的根数、型号几何尺寸现场绑扎钢筋安装质量检查2.3 模板及支(拱)架2.3.1 模板、支(拱)架的监理流程强度刚度稳定性模板、支(拱)架设计监理尺寸、平整情况平面位置顶部标高节点联系纵横向稳定模板、支(拱)架制作和安装质量检查模板、支(拱)架的拆除质量检查混凝土强度拆除顺序
3、3.路基工程监理工作流程填(挖)方路基特殊土路基路基防护(含支挡工程)竣工验收测量放样地基处理排水工程路基整形施工前的准备工作监理工程师检查监理工程师审查内业、现场复核现场旁站监理工程师现场检查;隐蔽工程/工序验收;见证试验;平行检测;工艺试验旁站;检验批/分项/分部工程验收。参加竣工验收4.桥梁及涵洞工程监理工作流程施工准备1监理工程师应熟悉设计文件,参加设计交底,核对施工图纸。编写项目监理实施细则。2审查施工组织设计(或施工方案)。3检查开工准备条件(交桩复测、控制桩(网)复测的情况及复核结果,施工机械设备、材料、人员到场情况,工地试验室(或外委试验室)等)。基础施工地基处理及加固、明挖基
4、础、桩基础、沉井基础等墩台施工上部结构施工钢筋混凝土简支梁、连续梁(刚构)、钢梁、结合梁、斜拉桥、斜腿刚构、拱桥、支座、桥面和附属设施等1审查分部、分项工程施工方案(或施工工艺)。2复核施工放样测量资料。3按设计和施工规范要求对施工过程进行监督检查(包括试验检查)。4按设计和验收标准要求对工程进行检查和验收。5对隐蔽工程、重点部位或关键工序进行旁站。6对施工中的质量问题进行处理。竣工1审查竣工技术文件(成桥后测量资料、各项试验检验资料等)。2整理监理资料。3参加竣工验收。 5 隧道工程5.1 施工准备工作5.1.1 监理工作流程施工准备1熟悉设计文件,核对施工图纸,参加设计技术交底;2复核承包
5、单位的交桩复测资料;3审查施工组织设计或施工方案;4检查开工准备条件。明洞、洞口工程 隧道开挖 洞身、辅助洞室 隧道支护 洞身、辅助洞室1审查分部、分项工程施工方案或施工工艺;2复核施工放样测量资料;3按设计和施工规范要求对施工过程进行监督检查,包括施工试验、检验工作;4按设计和验收标准要求对工程检验批、分项、分部进行检查和验收;5对隐蔽工程、重点部位或关键工序进行旁站;6对施工过程中出现的质量问题进行处理。竣工1审查竣工技术文件;2整理监理资料;3参加竣工验收。 隧道防排水 洞身、辅助洞室、明洞 隧道衬砌 洞身、辅助洞室、明洞 附属设施 6轨道工程监理工作流程施工准备1熟悉设计文件,核对施工
6、图纸,参加设计技术交底;2复核承包单位的交桩复测资料;3审查施工组织设计或施工方案;4检查开工准备条件。线路基桩设置铺碴或无碴道床施工长钢轨焊接、轨排组装轨道铺设无缝线路或有缝线路1审查分部、分项工程施工方案或施工工艺;2复核施工放样测量资料;3按设计和施工规范要求对施工过程进行监督检查,包括施工试验、检验工作;4按设计和验收标准要求对工程检验批、分项、分部进行检查和验收;5对隐蔽工程、重点部位或关键工序进行旁站;6对施工过程中出现的质量问题进行处理。竣工1审查竣工技术文件;2整理监理资料;3参加竣工验收。道岔及钢轨伸缩调解器、护轨安装道口、防护栅栏施工线路、信号标志及轨道加强设备安装7站场7
7、.1 站场路基工程7.2 站场道路施工前的准备工作面层施工竣工道路工程测量放样地下管线、附属工程施工路基、路槽施工垫层、基层施工1 悉设计文件,核对施工图纸,参加设计交底。2 批施工组织设计(施工方案)。3 检查开工准备情况。1 查分部、分项工程施工方案(施工工艺)。2复核施工放样测量资料。3按设计和施工规范对施工过程进行监督检查。4 设计和验收标准要求对工程进行查验和验收。5 隐蔽工程、重点部位或关键工序进行旁站。6 对施工中的质量问题进行处理。1 查竣工技术文件。2整理监理治料。3参加竣工验收。7.2.1 监理工作流程图8 房屋工程8.1 房屋工程监理流程图施工前的准备工作楼地面、门窗、抹
8、灰、涂饰、幕墙、饰面板、吊顶、细部工程等竣工土方工程基础工程灰土地基;三合土地基等主体工程模板、钢筋、混凝土工程;砌体工程;钢结构工程等建筑装饰装修工程屋面工程卷材、涂漠、刚性、防水屋面、金属瓦屋面、隔热屋面等1 熟悉设计文件,核对施工图纸,参加设计交底。2 审批施工组织设计(施工方案)。3 检查开工准备情况。1 审查分部、分项工程施工方案(施工工艺)。2 复核施工放样测量资料。3 按设计和施工规范对施工过程进行监督检查。4 按设计和验收标准要求对工程进行查验和验收。5 对隐蔽工程、重点部位或关键工序进行旁站。6 对施工中的质量问题进行处理。1 审查竣工技术文件。2 整理监理治料。3 参加竣工
9、验收。房屋工程质量控制监理工作流程图9 给水排水工程9.1 给水排水工程监理工作流程施工准备基础工程;现浇钢筋混凝土构筑物、装配式混凝土构筑物;满水试验;外部装饰等竣工水源工程供水管井;大口井、结合井、辐射井;水平集水管;地表取水构筑物等机械设备安装工程设备基础;常用机械设备安装;设备调试等管道工程管沟;管道基础;管道铺设;管道水压或闭水试验;管道附属设备;管道防腐及保温;管道附属实施;回填等贮配水构筑物工程水处理工程设备制作;设备安装;设备防腐;调试及试运行等1熟悉设计文件,核对施工图纸,参加设计交底。2审查施工组织设计(或施工方案)3编制监理实施细则。4检查开工准备条件。1审查分部、分项工
10、程施工方案(或施工工艺)。2复核施工放样测量资料。3按设计和施工规范要求对施工过程进行监督检查(包括试验检查)。4按设计和验收标准要求对工程进行检查和验收。5对隐蔽工程、重点部位或关键工序进行旁站。6对施工中的质量问题进行处理。7检查实际供水量应满足设计要求;检查污水处理后的水质应符合国家规定的排放标准等。1审查竣工技术文件。2整理监理资料。3参加竣工验收。10.电力工程变、配电所工程监理工作流程图施工准备1熟悉设计文件,了解施工条件,核对施工图纸,参加技术交底;2审核承包单位施工组织设计(施工方案);3检查承包单位施工机械、人员、材料、构配件进场情况;4检查开工条件。基础及构架设备安装母线安
11、装室内配电装置及二次配线直流电源及综合自动化工程竣工受电启动及送电运行1核查进场材料、设备、配件质量证明文件及测试报告,并签认报验单,按设计及相关要求逐项、逐点进行检查验收,并签认工程报验申请表;2对隐蔽工程、重点部位、关键工序进行监控。3核查安装技术记录及相关的测试试验报告。1审查承包单位提报的工程竣工初验报审表及相关资料。2督促、检查竣工文件的编制。1检查受电启动、送电运行的条件。2参加启动、送电运行。施工前准备工作监理工程师熟悉设计文件,了解施工条件,核对施工图纸,参加技术交底,审核承包单位交桩复测资料,审核承包单位施工组织设计(施工方案),施工组织机构及施工机械、人员进场情况、开工条件
12、等。杆塔基坑及基础杆塔组立及横担、绝缘子安装拉线制安及导线架设杆上设备及接户线安装工程竣工带电运行1. 审核施工方案,核查进场材料、设备、配件质量证明文件及测试报告,并签认报验单,按设计及验标要求逐项、逐点进行检查验收,并签认工程报验申请表。2. 对隐蔽工程、重点部位、关键工序进行监控。3. 核查安装技术记录及相关的测试试验报告。监理工程师审查承包单位提报的工程竣工初验报审表及相关资料,参加竣工检查验收。审查、确认竣工文件、试验报告对带电运行情况进行检查、监控。架空线路电缆工程电缆工程监理工作流程图施工准备监理工程师熟悉设计文件,了解施工条件,核对施工图纸,参加技术交底,审核承包单位交桩复测资
13、料,审核承包单位施工组织设计(施工方案),施工组织机构及施工机械、人员进场情况、开工条件等。直埋电缆敷设生产房屋及电缆沟、道内电缆敷设隧道内、桥梁上电缆敷设电缆穿小河、小溪时电缆敷设电缆头制作安装工程竣工1审核施工方案,核查进场材料、设备、配件质量证明文件及测试报告,并签认报验单。2对隐蔽工程、重点部位、关键工序进行监控。3核查安装技术记录及相关的测试试验报告。1督促、检查承包单位整理、编制竣工文件。2参加工程初验检查。监理工程师熟悉设计文件,了解施工条件,核对施工图纸,参加技术交底,审核承包单位交桩复测资料,审核承包单位施工组织设计(施工方案),施工组织机构及施工机械、人员进场情况、开工条件
14、等。10.4室内外配线及照明10.4.1 室内外配线及照明工程监理工作流程图施工准备1熟悉设计文件,了解施工条件,核对施工图纸,参加技术交底2审核承包单位交桩复测资料3审核承包单位施工组织设计(施工方案),施工组织机构及施工机械、人员进场情况、开工条件等。室内外配线室内外照明工程竣工1审核施工方案,核查进场材料、设备、配件质量证明文件及测试报告。2对隐蔽工程、重点部位、关键工序进行监控。3核查安装技术记录及相关的测试试验报告。1督促、检查承包单位整理、编制竣工文件;2参加竣工初验检查。10.5车间动力10.5.1 车间动力工程监理工作流程图1熟悉设计文件,了解施工条件,核对施工图纸,参加技术交
15、底;2审核承包单位施工组织设计(施工方案),施工组织机构及施工机械、人员进场情况、开工条件等。施工准备1审核施工方案,核查进场材料、设备、配件质量证明文件及测试报告2对隐蔽工程、重点部位、关键工序进行监控。核查安装技术记录及相关的测试试验报告。低压电器及感应电动机安装起重机电气装置安装1督促、检查承包单位整理、编制竣工文件;2参加竣工初验检查。工程竣工10.6 远动装置10.6.1 远动装置工程监理工作流程图监理工程师熟悉设计文件,了解施工条件,核对施工图纸,参加技术交底,审核承包单位施工组织设计(施工方案),施工组织机构及施工机械、人员进场情况、开工条件等。施工准备审核施工方案,核查进场材料
16、、设备、配件质量证明文件及测试报告,并签认报验单,按设计及验标要求逐项、逐点进行检查验收,并签认工程报验申请表。对隐蔽工程、重点部位、关键工序进行旁站监理,并签认旁站监理记录表。核查安装技术记录及相关的测试试验报告。远动电源装置安装远动装置安装远动系统调试监理工程师审查承包单位提报的工程竣工初验报审表及相关资料,总监理工程师组织现场检查,发现问题,限期整改,经复查认可后,签发工程竣工初验报审表。工程竣工10.7 接地工程10.7.1 接地工程监理工作流程 监理工程师熟悉设计文件,了解施工条件,核对施工图纸,参加技术交底,审核承包单位施工组织设计(施工方案),施工组织机构及施工机械、人员进场情况
17、、开工条件等。施工准备审核施工方案,核查进场材料、设备、配件质量证明文件及测试报告,并签认报验单,按设计及验标要求逐项、逐点进行检查验收,并签认工程报验申请表。对隐蔽工程、重点部位、关键工序进行监理,并签认监理记录表。核查安装技术记录及相关的测试试验报告。接地装置安装避雷针(线、带、网)安装监理工程师审查承包单位提报的工程竣工初验报审表及相关资料,总监理工程师组织现场检查,发现问题,限期整改,经复查认可后,签发工程竣工初验报审表。工程竣工 11 电力牵引供电工程11.1牵引变电所11.1.1 牵引变电所电工程监理工作流程图施工准备工作1熟悉设计文件,核对施工图纸;2参加技术交底及定测交桩;3审
18、查承包单位施工组织设计;4审查承包单位施工机械、设备、人员进场情况;5检查承包单位开工前的施工准备工作;6审批单位工程开工报告。1进场材料、配件的核实签认;2遮栏及栅栏制作安装的质量控制;基础及构架遮栏及栅栏防雷接地及回流线1进场材料、配件核查;2基础测量及开挖的质量控制;3审批施工方案(作业指导书);4基础浇注的监控;5构架组立及配件安装的质量控制;1进场材料、配件、设备核查签认;2避雷器装置安装的质量控制;3隐蔽工程监理;4接地网、线安装敷设的质量控制;5接地电阻的测试;6回流线安装敷设的质量控制; 1进场材料、配件、设备核查签认,检查设备的质量证明文件及相关的出厂技术资料;2施工方案(作
19、业指导书)的审查;3电气设备安装过程的质量控制;4电气设备调试、试验过程的平行见证;5重点部位、关键工序监控;6审查电气设备安装技术记录;7审查电气设备测试、试验报告。电气设备安装1进场材料、配件检查签认;2母线安装的质量控制;3引下线及设备连线的质量控制;4审查母线安装技术记录。1进场材料、配件检查签认;2检查电缆出厂质量证明文件及相关资料;3电缆敷设的质量控制;4隐蔽工程监理;5电缆头制作安装的质量控制;6电缆配线的质量控制。电力电缆及控制电缆1进场材料、配件、设备的检查签认;2审查设备出厂质量证明文件及相关资料;3配电盘、柜安装的质量控制;4配电盘、柜电器元件单体测试;5二次配线安装的质
20、量控制;6整体联动试验的质量控制;7审查设备安装技术记录及测试试验报告。盘、柜及二次配线母线装置1进场材料、配件、设备的检查签认;2审查设备出厂质量证明文件及相关资料;3蓄电池安装的质量控制;4蓄电池充、放电过程的质量控制;5审查安装技术记录及测试试验记录。直流电源装置1检查启动试运行条件;2审查试运行方案;3检查送电开通用具、材料,人员到位情况;4参加变电所启动试验及送电开通。牵引变电所启动试运行及送电开通1督促检查承包单位按规定要求及时限编制正式的竣工文件及相关资料,移交有关单位或部门;2协调承包单位与接管单位办理交接。工程竣工11.2接触网11.2.1 接触网工程监理工作流程图施工准备工
21、作1熟悉设计文件,核对施工图纸;2复核、查验测量成果;3审查承包单位施工组织设计;4审查承包单位施工机械、设备、人员进场情况;5检查进场材料、构配件及设备;6审批单位工程开工报告。1 坑、基础坑、拉线坑的控制;2基础(含拉线基础)施工过程的控制;3锚栓及埋入杆质量的检查及锚固强度的控制。基础、桥钢柱、拉线、锚栓及隧道埋入杆基础及埋杆1软横跨检查的项目与要求;2硬横梁检查的项目与要求;3支柱(含上承桥支柱)装配检查的项目与要求;4隧道内悬挂及跨越建筑物检查的项目与要求;5定位器及定位装置检查的项目与要求。软横跨、硬横梁、支柱(含上承桥支柱)装配、隧道内悬挂及跨越建筑物、定位器及定位装置支持结构承
22、力索架设,接触线架设承力索,接触线架设1检查承力索架设中的张力,交叉位置,接头数量及弛度;2检查接触线架设中的张力,交叉位置,接头数量等有关项目。中心锚结,吊弦,吊索,接触悬挂调整,补偿装置接触悬挂1 锚结安装位置及有关规定;2 吊弦、吊索安装位置及有关规定;3 触悬挂各部间的结构尺寸,接触线的高度,拉出值等;4 偿装置的补偿重量及位置等。1检查电连接线安装位置及有关项目;2检查线岔的型号,安装位置及有关项目;3检查隔离开关、负荷开关调试、安装及电气性能试验;4检查避雷器安装质量;5检查吸流变压器的规格、型号,绝缘油试验,各引线间及引线与接地体的绝缘距离;6检查分段、分相绝缘器电气性能试验,安
23、装位置等有关项目。7审查电气设备测试、试验报告;8、按设计和设备的技术要求检查验收。7、按设计和验标要求检查验收。1检查附加导线肩架的安装,导线在绝缘子上固定位置,接头数量及对建筑物的距离;2检查吸上线的安装位置,与回流、轭流线圈、钢轨连接的质量等。1检查标志牌、号码牌安装的处所,高度、限界及对牌面、字码的安装质量;2检查特殊地点支柱的防护;3检查限界门安装的地点、高度等。1参加“冷滑试验”及送电开通前的动态包络线检查;2检查接触线线面各种线夹的状态;3送电开通时的验电。冷滑试验及送电开通电连接线,线岔,隔离开关,负荷开关,避雷器,吸流变压器及分段、分相绝缘器的安装、调试设 备附加导线、吸上线
24、附加悬挂标志牌、号码牌、支柱防护及限界门标志牌、号码牌、限界门工程竣工1检查、督促承包单位按规定及时编制竣工文件及有关资料;2组织、参加单位工程质量预验收;3参加工程竣工初验。11.3 供 电 段 11.3.1 供电段工程监理工作流程图施工前准备工作1熟悉设计文件,核对施工图纸;2参加技术交底及定测交桩;3审查承包单位施工组织设计;4 查承包单位施工机械、设备、人员进场情况;5 查承包单位开工前的施工准备工作;6 审批单位工程开工报告。1进场材料、配件的核查签认;2检查设备的质量证明文件及相关资料;3设备安装的质量控制;4设备调试及试运行的检查;5审核设备安装技术记录及测试试验报告;6检查验收
25、设备基础设备安装工程竣工1进场材料、配件核查签认;2基础测量及开挖质量控制;3审批施工方案(作业指导书);4基础浇注的控制;5检查验收。1审查承包单位提报的工程竣工初验报审表及相关资料;2参加工程竣工检查及初验。11.4 牵引供电远动系统11.4.1 牵引供电远动系统监理工作流程图施工前准备工作1熟悉设计文件,核对施工图纸;2参加技术交底;3审查承包单位施工组织设计;4审查承包单位施工机械、设备、人员进场情况;5检查承包单位开工前的施工准备工作;6审批单位工程开工报告。1材料、配件、设备的核查签认;2审查设备的质量证明文件及相关资料;3审批施工方案(施工作业指导书);4远动装置安装的质量控制;
26、5远动装置调试试验检验;6审核远动装置安装技术记录及测试试验报告;7检查验收远动装置安装远动系统联调竣 工1检查被控端远动装置各元件,接口、通道性能良好,整机工作正常;2检查控制端远动系统的启动、切换、自检装置正常,系统工件可靠;3审查远动调试方案;4被控端单体调试质量控制;5远动系统联调质量控制;6审查远动装置安装技术记录;7审查远动装置测试试验报告;8检查验收。1审查承包单位提报的工程竣工初验报审表及相关资料;2参加工程竣工检查、初验。3督促检查承包单位按规定要求和时限提交工程竣工文件。施工前的准备工作 12通信工程12.1 通信工程监理工作流程图施工前的准备1 监理工程师熟悉设计文件;2
27、 施工现场调查;3 核对设计图;4 对工程主要设备、材料的数量、质量检查;5 .施工机具、仪表检查;6 施工单位资质和技术人员资格审查;7 承包合同审查;8 施工组织设计和质量保证体系审查;9 其它施工准备与开工条件审查;10审查开工报告如签发开工令。长途、区段、地区、站场光电缆线路工程挖沟、挖坑;管道工程沟、井;铁塔基坑;地线沟槽、接地体坑、沟等。各类传输设备(光、电缆和微波);交换设备;站场设备、会议设备、调度设备;电源设备;用户接入网设备;槽道安装加固;各种设备配线。敷缆;气护观察;接续测试;中继站建设;沟、坑回填;铁塔组装和天线安装。传输、交换、站场、地区、调度、会议、电源等设备的性能
28、指标测试。1 监理工程师根据承包合同、设计文件和施工方案,全面执行工程监理实施细则。2 对合同约定的承包方所有通信工程逐项、逐层、逐点地实施监理。对一般工程可巡检或平行检验,重要工程或工序见证检查,关键工序和工作内容,以及隐蔽工程应旁站检查。3 加强承包合同与信息管理,处理与工程质量有关的索赔。4 就质量问题协调各方关系。实现对工程质量的全面控制。中继段及全程电气指标测试调整上述设备功能指标调整测试竣工初验与验交参数调测保修期的监理1 组织工程的予验收,组织各项设备及线路的技术参数、性能指标和功能指标的测试;2 参与验收期各项性能、功能指标测试;3 检查竣工资料和整理监理工作文档资料,并组织各
29、种资料的交接。4 做好保修期的监理工作,协调处理保修期出现的工程质量问题。13 信号工程13.1 信号工程监理工作信号工程质量控制监理工作流程图施工准备1 核查、熟悉设计文件,参加设计交底,参加现场定测并审查现场定测报告,签认定测纪要;2 审查施工组织设计(或技术方案措施);审批开工报告;3 编制监理实施细则;4 检查开工准备条件。分项、分部工程施工安装及工序间交接地面固定信号转辙装置轨道电路室外电(光)缆线路室内设备机车信号及超防设备驼峰信号专用设备其它信号设施1审查分项、分部工程施工安装工艺方案及工序安排;2按验标要求对分项、分部工程施工质量及工序间交接进行巡视、检查,及时提出问题或建议,
30、并督促检查改进措施,落实结果。3对隐蔽工程及关键部位进行旁站或见证,签认旁站监理记录;4对检验批、分项、分部工程施工质量进行平行检验或抽查,审查签认工程报验申请表及相关施工质量检查记录。5根据情况发出监理工程师通知单及工程质量问题通知单。联锁试验及系统联调试验1参加并见证联锁试验及系统联调试验;2检查签认测试、试验记录和报告(单项试验测试记录、联锁试验记录等)。竣工1 参加工程观感质量检查评定;2 审查竣工技术资料;3 向建设单位提交监理工作报告;4 参加竣工验收。14 物资设备采购监理与构配件、设备监造14.1 物资设备采购监理14.1.4 建设单位招标采购物资设备的监理工作流程图监理工程师
31、审核图纸,参加设计交底,了解、收集相关信息招标采购物资设备准备工作承包单位编报物资设备需用计划,上报建设单位监理工程师核对审查物资设备需用计划建设单位编制采购物资设备招标申请计划和分包件清单监理工程师汇总承包单位上报计划,协助建设单位编制申请计划和清单监理工程师协助建设单位汇总编制招标申请计划建设单位汇总向部招标办报送招标计划申请铁道部下达年度物资设备招标计划,招标办进行招标监理工程师协助编制招标文件编制招标文件,包括商务文件和技术文件监理工程师进行市场调查,特殊物资设备可联系推荐投标单位招标文件汇总、审核、对外发布收标书、开标、评标、定标,发中标通知书监理工程师按合同要求协助工作监理工程师协
32、助建设单位组织承包单位与供货单位签订合同签订订货合同供货单位按供应计划提供物资设备监理工程师审核供货单位供应保证体系,了解供应情况监理工程师参与物资设备的交接工作,检查承包单位的检查验收情况承包单位对进场物资设备检查、验收14.1.5 承包单位厂家订购物资设备的监理工作流程承包单位使用或安装、调试采购的物资设备监理工程师了解现场使用、安装、调试以及售后服务等情况,收集资料,总结经验采购物资设备准备工作监理工程师审核图纸,参加设计交底,了解、收集市场信息承包单位编制物资设备拟采购计划监理工程师核对审查物资设备拟采购计划承包单位收集供货单位信息,初步选择厂家监理工程师初步审查供货单位资质、许可证等
33、有关信息确定供货单位,签订合同监理工程师审查合同的有效性供货单位按供应计划供应物资设备监理工程师审核供货单位供应保证体系,了解供应情况承包单位对进场物资设备检查、验收监理工程师检查承包单位的检查验收,协调有关事宜承包单位使用或安装、调试采购的物资设备监理工程师了解现场使用、安装、调试以及售后服务等情况,收集资料,总结经验承包单位对供货单位进行实地考察监理工程师参加考察工作,主要核实供货单位生产(或经营)许可证等市场准入证明资料14.2.3 构配件、设备的监造的工作流程监理工程师审核图纸,参加设计交底,审查制造规划设计或生产计划和工艺方案,审查开工条件制造单位进行监造准备工作,编制制造规划设计或
34、生产计划和工艺方案监理工程师检查生产过程,旁站关键工序,审查制造工艺制造单位进行首件构配件、设备试制并组织工艺鉴定,确定制造工艺参数制造单位批量生产,进行阶段检查验收监理工程师通过跟班检查、工序抽查、阶段验收等方法进行质量控制厂(场)内预组装和试验检测监理工程师检查预组装过程和见证试验检测构配件、设备出厂(场)监理工程师审查构配件、设备出厂(场)检验及出厂(场)清单构配件、设备施工现场交接监理工程师参加双方检查验收交接,协调交接事宜 构配件、设备安装、调试监理工程师审查安装、调试方案,检查安装、调试过程和记录设备试运行、最终验收监理工程师参加试运行,检查试运行记录,参与试运行后验收专业文档供参考,如有帮助请下载。
