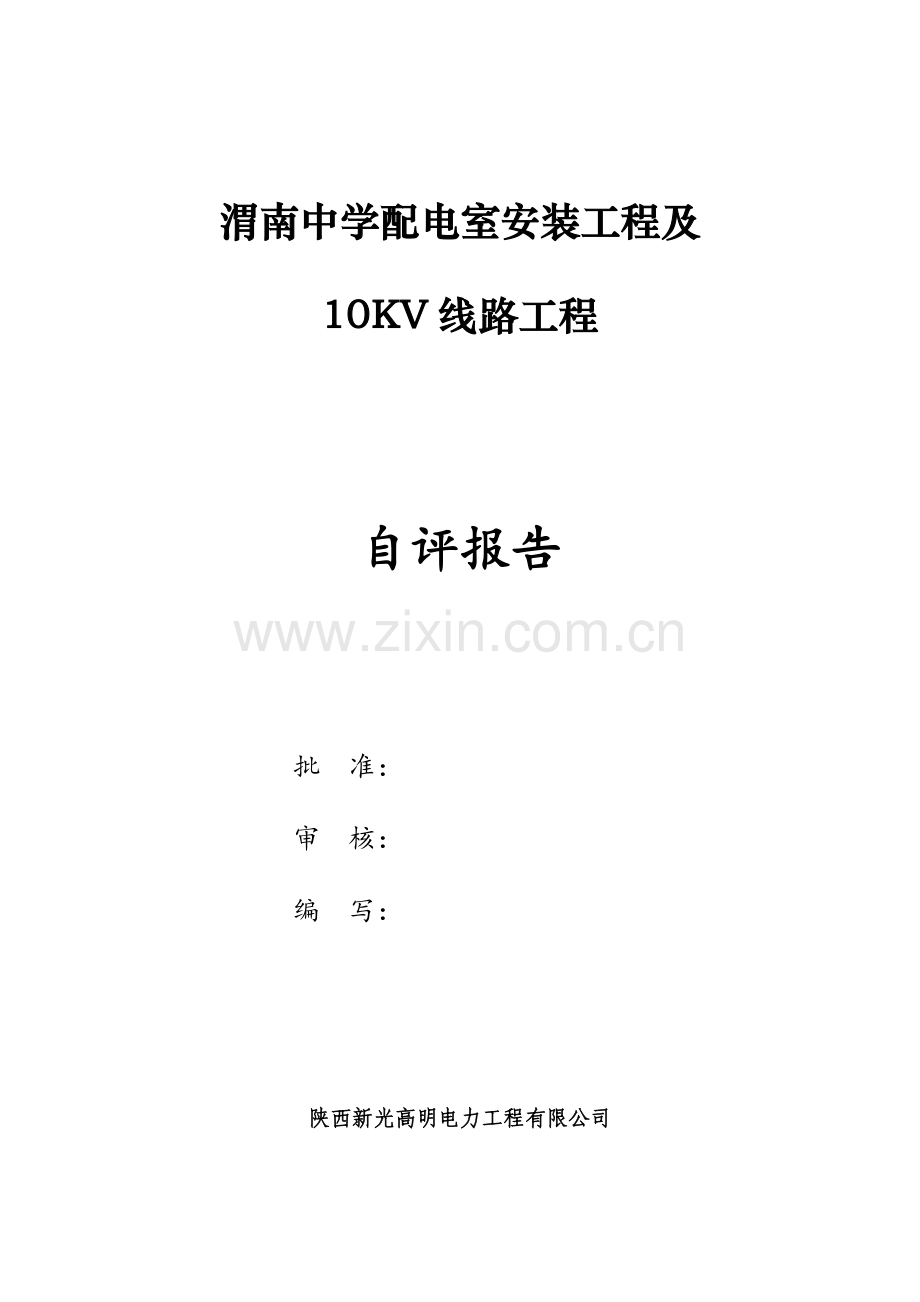

渭南中学配电室安装工程及
10KV线路工程

自评报告

批 准： 　　　　
审 核： 　　　　
编 写： 　　　　

陕西新光高明电力工程有限公司
2023年12月

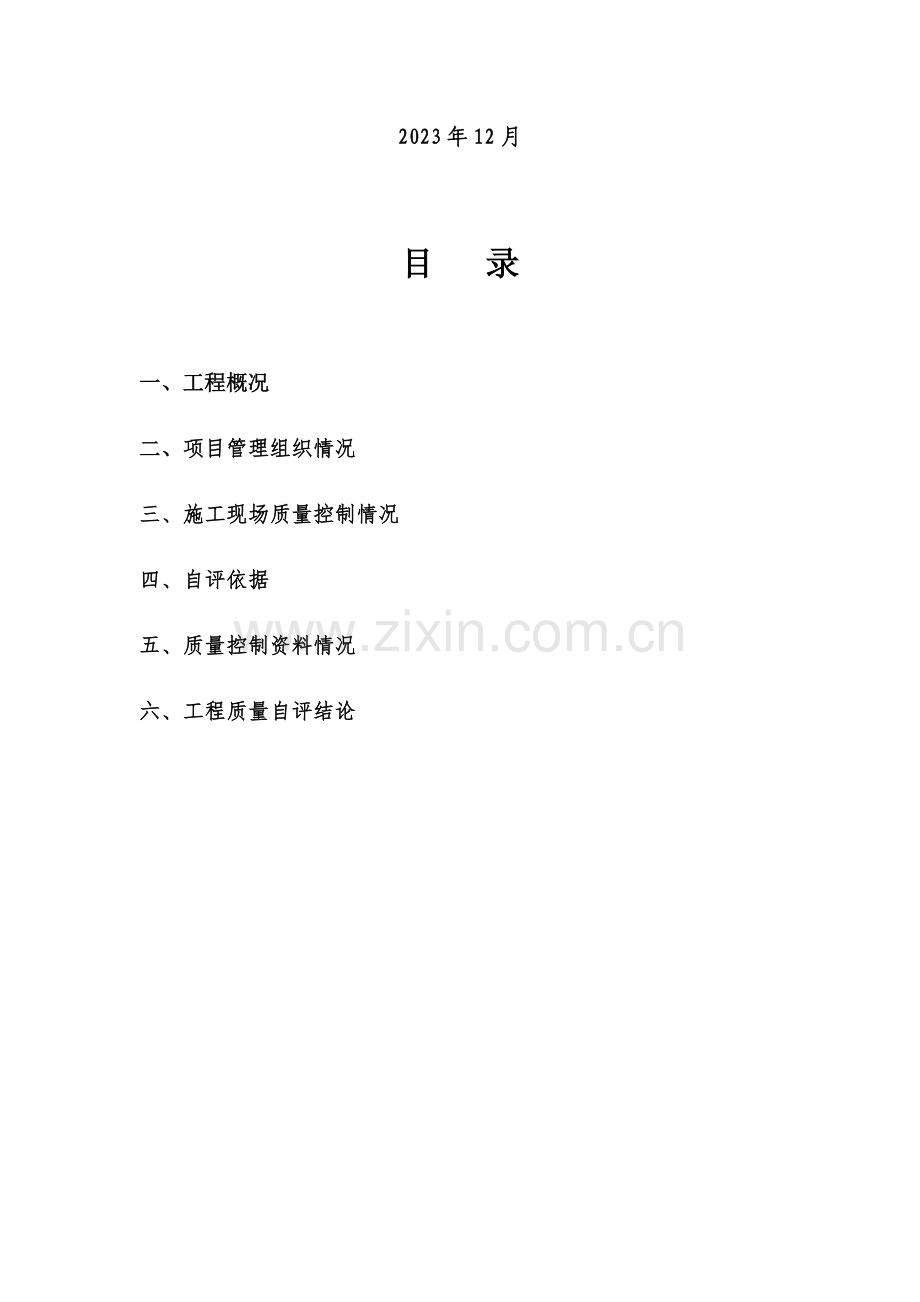

目 录

一、工程概况
二、项目管理组织情况
三、施工现场质量控制情况
四、自评依据
五、质量控制资料情况
六、工程质量自评结论

电气分部工程自评报告

一、工程概况
1、工程基本信息
我公司承建的渭南中学配电室安装工程及10KV线路工程，位于渭南市经开区建新路东段。自2023年4月24日正式开工至2023年6月7日已顺得完毕了电气分部工程的阶段性施工任务，且已具有验收条件。现向验收组各成员报告工程施工过程及质量情况，并请予以验收。
2、工程规模
本工程为新上6台干式配变，其中：630KVA、800KVA、1000KVA干式变压器各2台，合计容量4860KVA，分为两个配电室安装；1#配电室设在食堂地下室，2#配电室设在图书馆内。10KV高压引自新冯开闭所出线间隔开关，采用电缆（YJV22-3*300mm2）4810米至渭南中学高压进线柜，其中此段电缆分为每400米一段，共计12个电缆中间头，1#配电室至2#配电室采用电缆（YJV22-3*95mm2）930米直埋敷设，此段电缆分为2段，中间头一个，计量点设在开闭所内，方式为高供高计。变压器到低压进线柜连接选用2023A三相四线母线槽，共计45米。
3、参建单位
3.1 建设单位：陕西经开建设有限责任公司
3.2设计单位：陕西联合永忱电力设计有限公司
3.3 监理单位：陕西恒瑞项目管理有限公司渭南分公司
3.4施工单位：陕西新光高明电力工程有限公司
二、项目管理组织情况
因本工程施工比较复杂，项目部按照施工承包协议、施工图纸、建筑法规、建设工程强制条文编制了施工组织设计、专项方案。施工中严格按照相关规范、设计图纸、施工组织设计（方案）进行施工。合理安排工作计划，做好各工序的穿插的工种间的配合工作。
项目部配备各相关专业的专职人员，天天对工程质量和安全工作进行交底和检查，对质量问题和质量事故的发生起到了有效的控制。
三、施工现场质量控制情况
1、原材料及设备
用于本工程的原材料按设计规定和施工承包协议进场使用，变压器由西安天虹电气有限公司提供，高低压配电箱由西安新安电力科技有限公司提供；电缆由江苏上上电缆集团有限公司提供，其产品质量证明书、产品合格证、检查报告等文献齐全。原材料及设备到现场均向监理机构提交原材料进场报验申请表，经监理人员见证取样合格后方可投入使用，保证了工程材料及设备的合格性和真实性。
2、技术复核
施工技术人员对现场的安装和图纸进行了复核，保证安装位置的准确性及合理性，把误差控制在允许范围内。
3、隐蔽工程验收
各部位隐蔽工程先自检合格后才报验，经甲方、监理人员验收合格后再进行隐蔽，工程隐蔽记录真实，符合设计规定。
4、封闭母线：用水平管在每处立柱找出基准点，以此点测量安装高度，保证支架在空间上处在同一水平线上。每根母线槽安装前进行外观检查及相间、相地、相零的绝缘检测，符合规定才吊装到支架进行连接。整体安装完毕进行相间、相地、相零的测量，保证送电的可靠性。
5、线路敷设：各电气线路间经绝缘电阻实验均合格，各管子敷设连接紧密，管口光滑，扣口齐全；明配管及其支架平直牢固，排列基本整齐，管子弯曲处无明显折皱，油漆防腐完整；暗配管保护层符合规定，盒（箱）设臵对的，固定可靠，清洁无杂物；导线整齐、有标记；管子进入盒（箱）处顺直，在盒（箱）内露出的长度小于5mm；接地支线连接紧密、牢固，接地（接零）线截面选用对的。
四、自评依据
1）《建筑法》、《工程建设质量管理条列》、《工程建设标准强制性条文》，国家、武汉市有关建设工程规范、规定和标准。
2）《建筑工程施工质量验收统一标准》（GB50300-2023）
3）设计文献及设计变更文献
4）《电气工程施工质量验收规范》（GB50300-2023）
5）《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）
6）《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）
7）《电气装置安装工程电气设备交接实验标准》（GB50150-2023）
8）《电气装置安装工程电缆线路施工及验收规范》（GB50168-2023）
9）《电气装置安装工程接地装臵施工及验收规范》（GB50169-2023）
10）《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171-92）
11）《电气装置安装工程电气照明装臵施工及验收规范》（GB50259-96）
12）《03D501-1建筑物防雷设施安装》
13）《02D501-2等电位联结安装》
14）《国家电网公司输变电工程典型施工方法管理规定》国家电网基建（2023〕165 号
15）《国家电网公司电力建设工程施工质量监理管理办法》国家电网基建（2023）166号
16）《国家电网公司输变电工程安全质量管理流动红旗竞赛实行办法》 国家电网基建〔2023〕 167 号
17）《国家电网公司输变电工程质量通病防治工作规定及技术措施》国家电网基建（2023）19号
18）《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作规定》（基建质量〔2023〕322号）
19）关于应用《国家电网公司输变电工程工艺标准库》的告知【基建质量〔2023〕100号】
20） GB 50209-2023 建筑地面工程施工质量验收规范
21）《建筑工程施工质量评价标准》GBT50375-2023
22）《国家电网公司输变电工程施工工艺示范手册》（变电站工程分册土建部分、变电站工程分册电气部分、送电工程分册）
23）《国家电网公司工程建设质量管理规定》(国家电网基建[2023]699号)
24）《国家重大建设项目文献归档规定与档案整理规范》（DA/T28－2023）
25）《工程建设标准强制性条文（ 电力工程部分）》2023年版（建标〔2023〕102）号
26）《工程建设标准强制性条文 （房屋建筑部分）》 2023年版（建标〔2023〕219号）
27）《国家电网公司输变电工程达标投产考核办法》（2023版）
28）《国家电网公司输变电工程建设强制性条文实行管理规程》Q/GDW248-2023
29）经批准的工程设计文献设计图纸等技术资料
30）建设工程相关的协议文献及工程过程文献
五、质量控制资料情况
1、质量保证资料情况
变压器合格证6份、产品检查报告6份。高压柜合格证13份，检查报告13份，低压配电柜合格证30份，检查报告30份。电缆合格证11份，检查报告11份。隐蔽记录2份。实验报告60份。
2、分部（子分部）、分项、检查批验收记录。
分部工程
子分部工程
分项工程名称
检查批数量
施工单位评估
建筑电气
土方工程
土方开挖
1
合格
变配电室
变压器安装
2
合格
高压柜安装
2
合格
低压柜安装
2
合格
电缆敷设
3
合格
母线安装
2
合格
供电干线
电缆管道敷设
2
合格
六、工程质量自评结论
本工程3个子分部工程，7个分项，14个检查批。质量控制资料经检查完整，符合电气安装质量验收条件和建设工程施工协议规定的质量规定，自评合格。
