示波器测试冲击电流操作实例演示幻灯片.ppt

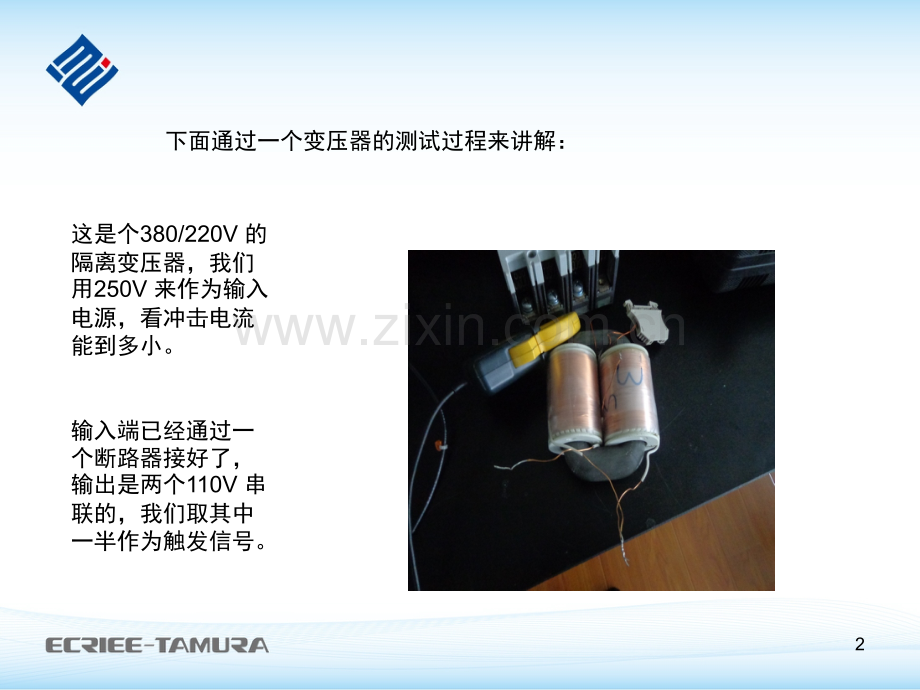

冲击电流测试操作实例标准测试中心1下面通过一个变压器的测试过程来讲解：这是个380/220V 的隔离变压器，我们用250V 来作为输入电源，看冲击电流能到多小。输入端已经通过一个断路器接好了，输出是两个110V 串联的，我们取其中一半作为触发信号。2整体图片示波器是TDS2014 简易型。用了一个10：1 的电压探头和一个100：1 的电流探头。310：1 探头电压可到600V496001 电流可到400A，取样输入线的电流。逆变变压器替换位置整流变压器插入位置5示波器现在的状态：按下代表1通道的黄色按钮后，显示了1通道现在的状态。1：耦合 交流无所谓，变压器输出是交流。2：带宽 100M,没必要这么宽3：这个貌似没有用到4：探头衰减比例 10：1 对的如果不对可以按右侧对应的按钮调整5：反向 关闭 可以6刚才的图放大些带宽调到了20M,毛刺会小些。7Y 轴灵敏度条件因为1通道测变压器的输出电压为接近100V,我们要调整一下Y 轴的灵敏度，目前是500mV/Div，超过2.5V 的信号就到顶了。旋转对应1通道的灵敏度调节按钮。8调到50V/格了。9现在来调第2通道按下代表2通道的蓝色按钮后的状态子10带宽限制打开20MHz11电流输入通道灵敏度调整因为电流探头接在CH2,所以调节CH2 的大旋钮，蓝色键上面的小旋钮可以调节CH2 的初始位置。12调整触发按下触发菜单键Trigger Manual13触发菜单按下后1415触发电平需要调节16用level 旋钮调整触发电平17触发电平调整后屏幕上触发电平对应的箭头离开了零点位置屏幕右下触发信息显示的是1通道，上升到36v时触发18现在按下单次取样按钮单次的意思是满足触发条件时以当前的水平扫描速度抓取满一个屏幕的数据后停下来。注意：水平的位置是50%的设置下，其实只能显示半屏幕的数据，前面是空的。如果介意，可以调整水平位置。19按下单次按钮后屏幕上方显示准备好了Ready20先开一次我们看到，输入电压有了，变压器通上电了，但电流没有，可能CH2 的输入的衰减过了，需要调整一下。21两次之后电流出来了。CH2 的灵敏度调高了5倍到10A/格22现在来测量一下电流多大按下测量键Measure23当前的测量设置我们需要显示CH2 的最大和最小值，分别代表冲击的电流的正/负的最高值测量键按下后，波形右侧显示5个可配置的测试值显示块，按下对应的块右边的软键来选择他们，并且进入下级菜单编辑 通道，类型信息。24测试对象设置先按下屏幕左侧最上面的按钮选择第一个测试量，再按第二个键，调节类型。25测试值调整用同样的方法把第二个测试值块的信号源选成CH2,测试最小值。26最终的效果如果只想显示被测冲击电流，那么可以按一下CH1上的黄色按钮关掉它。27词汇表英文中文解释Measure测量由示波器对当前显示波形的各种参数（如 有效值，最大值，频率等）自动测量后显示出来。Acquire采集指取样方面的设置，有取样，峰值，平均值等方式，一般用取样方式AutoRange自动量程Save/Recall存取/调出将当前的设定存储在示波器里，或者将存好的设置状态调出，也可用于波形的存储成数据文件AutoSet自动设置在测试连续波形时，按此键示波器能根据信号波形自动调整X,Y轴设置Ref参考可以将测试波形存入参考线，用于对比测试非常方便。Utility多功能键Crusor光标用于显示或者隐藏光标，以及用光标对波形参数进行手动测试Display显示设置显示参数和X-Y 模式的设置。Default Setup默认设置Single单次Run/Stop开始/停止SaveTrigger触发Trig viewForce Trig强制触发Set TO 50%设到50%将触发电平设置到波形的一半位置Level电平Trig Menu触发菜单Horizontal水平Set to Zero设到零位Position位置Vertical垂直Menu菜单Ext Trig外部触发用于外部触发信号的接入Math数学运算通道，可以将2个通道的瞬时值经过数学运算后（+，-，x，等）以波形形式显示出来28
