电工基础与电气安全培训演示幻灯片.ppt

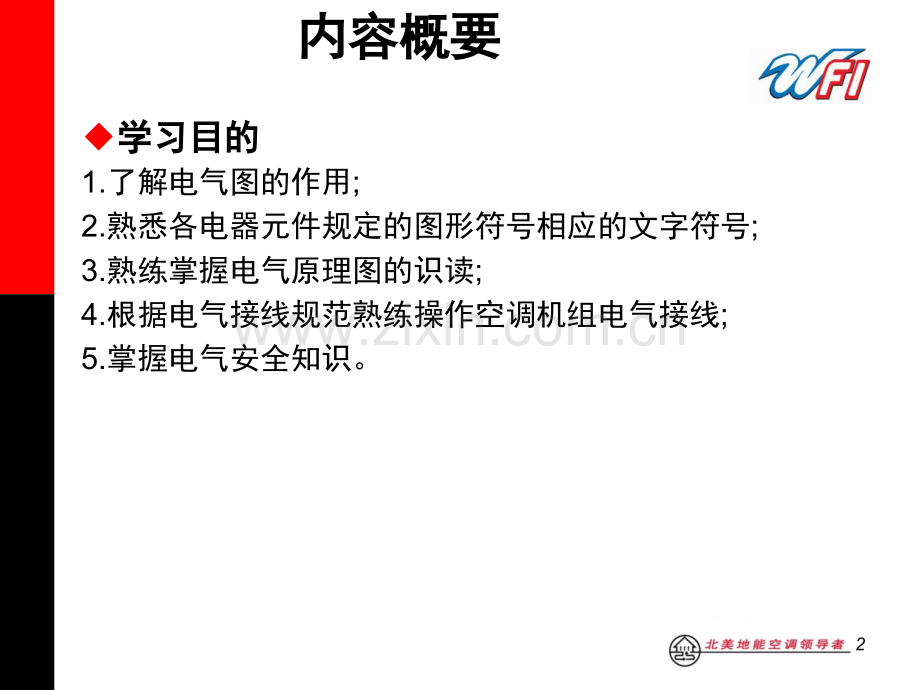

电工基础电工基础与电气安全培训与电气安全培训宁波沃弗圣龙环境技术有限公司宁波沃弗圣龙环境技术有限公司1内容概要内容概要学习目的学习目的1.了解电气图的作用;2.熟悉各电器元件规定的图形符号相应的文字符号;3.熟练掌握电气原理图的识读;4.根据电气接线规范熟练操作空调机组电气接线;5.掌握电气安全知识。2电气识图气识图1电气原理图是为了便于阅读和分析控制线路工作原理而绘制的。其主要形式是把一个电气元件的各部件以分开的形式进行绘制，因此电路结构简单、层次分明，适用于研究和分析控制系统的工作原理。电气图一般分为电气原理图、电器元件布置图、电气安装接线图等。从端子引出接线，标注需要连接的端子：线号-元件代号/端子编号示例：元件代号：KM21元件规格：GMC-150接线端子：13、14、21、22、A1、A260-KM23/21：表示该线连到KM23的21号端子接线的线号60。电气安装接线图：电气安装接线图：3 熟练识读电气原理图，是掌握设备正常工作状态、迅速处理电气故熟练识读电气原理图，是掌握设备正常工作状态、迅速处理电气故障的必不可少的环节。重点学习电气原理图的读图步骤和读图方法，通障的必不可少的环节。重点学习电气原理图的读图步骤和读图方法，通过读图练习深化对电气原理图的识读过程，并掌握对常见故障的分析步过读图练习深化对电气原理图的识读过程，并掌握对常见故障的分析步骤和分析方法。在阅读电气原理图时，必须熟悉图中各器件符号和作用。骤和分析方法。在阅读电气原理图时，必须熟悉图中各器件符号和作用。4 阅读主电路时，应该了解主电路有哪些用电设备（如压缩机、风机等），以及这些设阅读主电路时，应该了解主电路有哪些用电设备（如压缩机、风机等），以及这些设备的用途和工作特点。并根据工艺过程，了解各用电设备之间的相互联系，采用的保护方备的用途和工作特点。并根据工艺过程，了解各用电设备之间的相互联系，采用的保护方式等。在完全了解主电路的这些工作特点后，就可以根据这些特点再去阅读控制控制电路。式等。在完全了解主电路的这些工作特点后，就可以根据这些特点再去阅读控制控制电路。5 阅读控制电路时，一般先根据主电路接触器主触点的文字符号，到控制电路中去找与阅读控制电路时，一般先根据主电路接触器主触点的文字符号，到控制电路中去找与之相应的吸引线圈，进一步弄清楚电机的控制方式。这样可将整个电气原理图划分为若干之相应的吸引线圈，进一步弄清楚电机的控制方式。这样可将整个电气原理图划分为若干部分，每一部分控制一台电动机。另外控制电路以办事依照生产工艺要求，按动作的先后部分，每一部分控制一台电动机。另外控制电路以办事依照生产工艺要求，按动作的先后顺序，自上而下、从左到右、并联排列。因此读图时也应当自上而下、从左到右，一个环顺序，自上而下、从左到右、并联排列。因此读图时也应当自上而下、从左到右，一个环节、一个环节地进行分析。节、一个环节地进行分析。6 对于机、电、液配合得比较紧密的生产机械，必须进一步了解有关机械传动和对于机、电、液配合得比较紧密的生产机械，必须进一步了解有关机械传动和液压传动的情况，有时还要借助于工作循环图和动作顺序表，配合电器动作来分液压传动的情况，有时还要借助于工作循环图和动作顺序表，配合电器动作来分析电路中的各种联锁关系，以便掌握其全部控制过程。析电路中的各种联锁关系，以便掌握其全部控制过程。最后阅读照明、信号指示、监测、保护等各辅助电路环节。最后阅读照明、信号指示、监测、保护等各辅助电路环节。对于比较复杂的控制电路，可按照先简后繁，先易后难的原则，逐步解决。因对于比较复杂的控制电路，可按照先简后繁，先易后难的原则，逐步解决。因为无论怎样复杂的控制线路，总是由许多简单的基本环节所组成。阅读时可将他为无论怎样复杂的控制线路，总是由许多简单的基本环节所组成。阅读时可将他们分解开来，先逐个分析各个基本环节，然后再综合起来全面加以解决。们分解开来，先逐个分析各个基本环节，然后再综合起来全面加以解决。概括地说，阅读的方法可以归纳为：概括地说，阅读的方法可以归纳为：从机到电、先从机到电、先“主主”后后“控控”、化整为零、化整为零、连成系统。连成系统。71 范围 本规范对空调机组的电气接线的流程、方法、规则做了一般性的规定。本规范适用于本公司空调机组电气接线2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4706.1-2005 家用和类似用途电器的安全 第一部分：通用要求GB 14048.2-2001 低压开关设备和控制设备低压断路器GB 17196-1997 连接器件连接铜导线用的扁形快速连接端头安全要求GB 17464-1998 连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求GB 4884-85 绝缘导线的标记GB 50171-92 电气装置安装工程盘,柜及二次回路结线施工及施工验收规范GB 7251.1-1997 低压成套开关设备和控制设备第一部分：型式试验和部分型式实验成套设备GB 50254-96 电气装置安装工程低压电气施工及验收规范GB 50258-96 电气装置安装工程1KV及以下配线工程及验收规范GB 4728 电气图形用符号GB/T 19334-2003 低压开关设备和控制设备的尺寸在成套开关设备和控制设备中作电器机械支承的标准安装轨JB/T 9660-1999 行线槽JB/T2436.1-1992 导线用铜压接端头第一部分：0.5-0.6MM2导线用铜压接头JB/T2436.2-1994 导线用铜压接端头第二部分：10-300MM2导线用铜压接头JB 5877-91 低压固定封闭式成套开关设备电气接线规范电气接线规范83规则电气接线流程 备料元件装配电控柜(盒)内部接线电控柜(盒)装配电控柜(盒)外部接线检查收尾备料工具的准备 准备好斜口钳、压线钳、剥线钳、螺丝刀、剪刀、扳手等工具。根据生产计划，准备好相关机型的电气图纸(包括电气元件装配图、电气原理图、电气接线图)。生产材料的准备 根据生产计划，依照相关机型物料清单领用生产所需物料，常用物料可在车间常备。生产材料的检查 1)检查电气元件外观是否存在明显污损；2)检查电线规格是否与物料清单一致；3)根据电气元件装配图在电气底板上进行元件预装配，检查钣金孔位是否合适、元件配合是否合适。元件装配 根据电气元件装配图在电气底板上进行装配电气元件，选用适用的紧固件进行固定，电气元件安装应牢固、无松动。自攻螺钉应选用平头(F型)自攻螺钉。9卡轨装配根据预装配排布确定的卡轨长度切割，切割面应磨平、无毛刺；应用大扁头自攻螺钉装配。导轨切割机元件在卡轨上的装配 根据电气元件装配图将元件排列安装在卡轨上；元件两端应用固定座固定。10线槽装配 根据预装配排布确定的线槽长度切割，切割面应磨平、无毛刺；线槽剪 应用大扁头自攻螺钉装配；线槽90转角拼接方式如图11安装面为钣金的电气元件的装配 如图所示变压器、可编程控制器等元件，其装配面为钣金，应用大扁头自攻螺钉装配。端子排、压线板装配 端子排应选用合适规格的螺钉固定，举例如图 强调：安装孔为4个的端子排必须用4个螺钉固定，不允许只用2个螺钉固定对角。12控制板装配 控制板用主控板支架(4.5)安装。13绝缘子装配 绝缘子安装示意图如图,拧紧后螺纹杆应露出2-3个螺纹。母排装配 根据电气装配图要求的长度切割母排，切割面应磨平、无毛刺；根据电气装配图要求的尺寸开孔，用于母排装配及电气接线；母排应用电气装配图规定颜色的热缩管套好，并将用于电气连接的孔两侧10mm热缩管割除，便于接线；母排安装示意图如图,拧紧后螺纹杆应露出2-3个螺纹。14接触器装配 安装形式为卡轨的，按3.3.2；安装形式为直接固定的分以下2种情况：1）安装孔为翻边孔，应用盘头自攻螺钉装配；2）安装孔为焊接或铆接不锈钢螺母，应用不锈钢盘头螺钉或不锈钢六角头螺栓 装配，相应平垫、弹垫也应为不锈钢材质，拧紧后应露出2-3个螺纹。强调：接触器在垂直平面上应竖直安装，禁止水平安装。15热继电器装配 热继电器与接触器配套安装，热继电器主触点与接触器主触点搭接应可靠、无虚接。16过线胶圈、过线套、锁紧接头、电缆接头装配 过线胶圈、过线套安装时应将钣金夹在安装面内，安装后过线胶圈应无开裂、破损；锁紧接头、电缆接头安装时接头螺母应拧紧、无松动，拧紧后应露出2-3个螺纹。17接地螺栓装配 接地螺栓装配示意图如图，铜螺母与钣金接触面应刮去喷涂，保证接地良好；螺栓、螺母均为铜或不锈钢材料；两个螺母之间接接地线。18电气底板装配 电气底板应安装牢固，无松动。强调：螺杆机电气底板装配应用不锈钢螺栓。19电控柜(盒)装配 电控柜(盒)应安装牢固，不易晃动。强调：螺杆机电控柜装配应用不锈钢螺栓。20接线电线选择 根据电气图纸要求选择合适规格的电线，图纸中未注明颜色的均选用黑色，未注明线径的均选用0.75mm2；压缩机线应采用BVR-90电线，外部进线应采用2芯RVV护套线。裁线 根据电线预接情况，留35cm余量进行裁线，预接时应考虑走线；裁线切口应平齐。剥线 线径10mm2及以下电线应采用专用剥线工具剥线，不得损伤线芯和未剥除的绝缘，切口应平整；线径16mm2及以上电线可用刀片进行剥线，不得损伤线芯和未剥除的绝缘，切口应平整；剥线长度要求：线径0.752.5 mm2电线的剥线长度为6mm，线径4-6mm2电线的剥线长度为8mm，线径10mm2电线的剥线长度为9mm，线径16mm2及以上电线的剥线长度应为相应接线端头管状接头套筒的长度再加上12mm（如图3-4-3所示为1.0 mm2线）；例外：多根导线需要压接到一个端子时，剥线长度应为相应接线端头管状接头套筒的长度再加上12mm。21线号 线径10mm2及以下电线应穿线号，便于接线及维护；例外：长度10cm及以下且未进线槽的可不穿线号；要求如下：1)线号按电气原理图、电气接线图标注 2)电线两头均需要穿线号；3)各线径配套线号管规格见下表 4)线号管穿线方向：自接线端头起从左向右读，如下图线号管规格0.75-2.5mm2(0-9、N、V)4-6mm2(0-9)8-10mm2(0-9)适用线径0.75-2.5mm24-6mm28-10mm2实物图片 表2223压线除了专门设计的接线口以外，均须压接接线端头才能接线，专门设计的接线口是指接线口为笼形设计，如图左；除了专门设计的接线端头以外，每个接线端头只允许压一根电线，专门设计的接线端头是指管状接头套筒的型式为窥口设计，如图右；接地线只允许每个接线端头压一根接地线；接线端头的选择应符合3.4.5.1的要求；接线端头压接前应剥去绝缘(见3.4.3)，压接应牢固、无松动；接线端头压接部分应做绝缘处理。图左图右24接线端头的选择接线端头规格列举见下表接线口型式为螺钉时：线径16mm2及以上电线应压接窥口接线端头(SC系列)；线径10mm2及以下电线，用于主电源连接或接地的应压接圆形预绝缘接线端头，其它可压接U形预绝缘接线端头；根据螺钉规格选择端子口径合适的接线端头；根据压接电线的线径选择接线容量合适的接线端头。接线口型式为插片时：根据走线及空间限制选择直形或旗形插簧；根据插片规格选择插簧规格。接线端头规格端子型式端子口径接线容量接线端头(窥口)SC25-8圆形825接线端头(U形预绝缘)5.5-5U形546接线端头(U形预绝缘)2-4U形41.52.5接线端头(圆形预绝缘)5.5-5圆形546接线端头(圆形预绝缘)8-5圆形5810接线端头(直形)6.30.8直形6.30.83.3接线端头(旗形)6.30.8旗形6.30.83.3接线端头(直形)4.80.5直形4.80.51.5接线端头(旗形)4.80.5旗形4.80.51.5表25接线端头的绝缘窥口接线端头：应用黑色或特定颜色的热缩套管对压接部分做绝缘处理。热缩套管的颜色：L1相主线黄色L2相主线绿色L3相主线红色零线、中性线浅蓝色直形、旗形插簧：应用相应的PVC护套套好。26接线端头的压接 预绝缘接线端头的压接：将接线端头放在合适的压线钳槽口中，如图1；将多股导线绞合成一股后穿入接线端头，铜丝伸出接线端子圆形接口不超过2mm，如图2；握紧压线钳进行压线，如图3；检查接线端头的牢固度，如图4所示握紧接线端子和线进行拉扯，无松动为合格品。123427窥口接线端头的压接：根据导线线径选择合适的液压端头，如图；28直形、旗形插簧的压接：29弯线 所有电线禁止180对折；线径10mm2及以下电线需要折弯时，折弯角度90，折弯半径应大于3倍电线外径；线径16mm2及以上电线需要折弯时，折弯半径应大于10倍电线外径；要求折弯后线保持光滑，没有划伤和硬伤；折弯时禁止用任何尖锐物(含指甲)定位电线。30走线 电控盒内部走线应尽量做到横平竖直，必要时用扎带和压线夹固定；电控盒内部走线应就近走线槽（例外：长度小于10cm的电线可不进线槽）；带电部件的引出线应做U型弯，确保水不会倒流入带电部件；电控盒外部走线应就近选择合适的固定部件扎线，电线悬空不应超过0.5米 电控盒外部走线应尽量避开风口，无法避开的应将电线扎牢，避免风叶旋转时带入电线；电控盒外部走线应尽量做到强弱电分开；弱电部分电线(如传感器、压力开关)走线不得与压缩机线并行，但允许交叉；电控盒外部走线不得接触高温部件；电控盒外部走线不得使带电部件承重，以免接线松脱；带电部件引出线长度不够，须用中间接线端子延长接线时，应用热缩管将接线端子包覆，防止冷凝水进入及受潮。电线防护 电控柜的外部接线应尽量采用护套线，无护套的电线应在接线前预穿好玻璃纤维套管或在扎线时包裹玻璃纤维套管；无护套的传感器线应用6 黑色PVC套管包裹；螺杆压缩机主线应用包塑金属软管或尼龙波纹软管防护。31电线防护 电控柜的外部接线应尽量采用护套线，无护套的电线应在接线前预穿好玻璃纤维套管或在扎线时包裹玻璃纤维套管；无护套的传感器线应用6 黑色PVC套管包裹；螺杆压缩机主线应用包塑金属软管或尼龙波纹软管防护。32过线 电线不得直接穿过钣金，应通过过线胶圈、过线套、锁紧接头、电缆接头等；用锁紧接头固定电线的，应将接头拧紧，确保电线无松动。接线 接线总电流不应超过接线端子的额定容量及载流量；笼形设计的接线端子可接多根不压接接线端头的电线，或最多2根压接针型端头的电线；非笼形设计的接线端子最多只能接2根压接接线端头的电线。33扎线 多股电线每隔10cm应用扎带扎牢；多股电线交汇处应用扎带扎牢；电线不得直接扎到铜管、钢管上，应先用保温棉包覆铜管、钢管，避免线皮磨损；3435电的主要危害损坏设备电气火灾与爆炸人身触电触电电流对人的伤害电击电伤直接接触电击间接接触电击生物学效应化学效应热效应机械效应角膜炎结膜炎电流灼伤电弧烧伤电烙印皮肤金属化机体组织断裂骨折特点：伤害人体外部，出现最多1.单相触电2.两相触电3.跨步电压触电特点：伤害人体内部，致命正常工作时就带电的部分平时不带电，而故障时带电的部位中枢经肺呼吸心跳触电的本质电流对人的伤害！因为电流流过人体，会对人体内部的中枢神经、肺呼吸和心跳等重要生理活动造成破坏。神经系统受到电流强烈刺激，会引起呼吸麻痹，心室颤动，以致昏迷而致死。小电流通过人体，会引起麻感、针刺感、疼痛、呼吸困难、血压异常、昏迷等症状，数安以上的电流通过人体，还可能导致严重的烧伤，如果电流继续通过人体，将使触电者的心脏、呼吸机能和神经系统受伤，直到停止呼吸，心脏活动停顿死亡。触电可分为电击和电伤两种。38电 击电流对人体内部组织的伤害，是最危险的一种伤害，约85%以上的触电死亡事故是由电击造成的。主要特征 1.伤害人体内部；2.在人体的外表没有显著的痕迹；3.致命电流较小。分类 间接接触电击：触及正常状态下不带电，而当设备或线路故障时意外带电的导体发生的电击（故障状态下的电击，如触及漏电设备的外壳）。直接接触电击：触及设备和线路正常运行时的带电体发生的电击（正常状态下的电击，如误触插头插座的金属带电部分）。39电 伤电伤是由电流的生物学效应（电光眼：表现为角膜炎或结膜炎）、热效应（电流灼伤和电弧烧伤、电烙印）、化学效应（皮肤金属化：电弧高温的作用下，金属熔化、汽化，金属微粒渗入皮肤，使皮肤粗糙而张紧的伤害）、机械效应（神经反射和肌肉强烈收缩等作用导致机体组织断裂、骨折）等对人造成的伤害。触电事故中，尽管大约85%以上的死亡事故是电击造成的，但其中大约70%的含有电伤成分。40触电的方式按照人体触及带电体的方式和电流流经人体的途径，电击可分为单相触电，两相触电和跨步电压触电。单相触电：是指人体直接碰触带电设备其中的一相时，电流通过人体流入大地，这种触电现象称为单相触电。41两相触电：人体同时接触带电设备或线路中的两相导体，电流从一相导体通过人体流入另一相导体，构成一个闭合回路。这种触电是最危险的。42跨步电压触电当电网或电气设备发生接地故障或电线断落与大地相接时，接地电流通过接地体向大地流散在土壤中形成电位，地表面形成以接地点为圆心的径向电位差分布，若人在接地短路点周围行走，其两脚之间（一般按0.8m计算）的电位差，就是跨步电压。由跨步电压引起的人体触电，称为跨步电压触电。43影响电流对人体伤害程度的因素不同的人在不同的时间、地点与同一根带电导线接触，后果将是千差万别的。1.电流大小的影响：通过人体的电流越大，人的生理反应和病理反应越明显，致命的危险性越大。2.电流持续时间的影响：持续时间越长，危险性越大。3.电流途径的影响：人体在电流的作用下，没有绝对安全的途径。电流通过心脏、呼吸系统和中枢神经系统时，危险性最大。从外部来看，左手至脚、左手至右手的途径触电最危险。4.电流种类的影响：常用的50Hz-60Hz的工频交流电对人体的伤害最严重。直流电危险性比交流电小很多。这是因为：交流电相当于对人体在一定时间内反复充放电，而直流电只是单一的充电，很显然，对人体“反复充电”对于心脏和其他器官的危害要大。5.个体特征的影响：患有心脏病、中枢神经系统疾病、肺病的人电击后的危险性较大。精神状态和心理因素对电击后果也有影响。女性、儿童遭受电击后的危险性较大。44电流级别通过人体电流的不同，对人体将产生不同的感觉和危害。按照人体呈现的状态，可将预期通过人体的电流分为四个级别：感知电流：引起人感觉的最小电流。人接触这样的电流会有轻微麻感。感知电流一般不会对人造成伤害，但是接触时间长，表皮被电解后电流增大，感觉增强，可能造成高处坠落等间接事故。摆脱电流：不依靠别人的帮助而能自行摆脱电源时的最大电流。电流超过感知电流，引起肌肉收缩、痉挛，人体出于自我保护的本能，将会努力挣脱电源。一般成年男性平均摆脱电流为16 mA，成年女性约为10.5mA。摆脱电流是人体可以忍受而一般不会造成危险的电流。人摆脱电源的能力随触电时间的延长而降低。致命电流（室颤电流）：在较短时间内危及人生命的电流（引起人心室颤动的电流），称为致命电流。当电流达到50mA以上时，就会引起心室颤动，有生命危险，100mA以上的电流就足以致死。发生心室颤动时，心脏每分钟颤动1000次以上，但幅值很小，而没有规则，血液实际上中止循环，呼吸可能持续2-3分钟，在丧失知觉之前，有时还能叫喊几声、有的还能走几步。但是大脑和全身迅速缺氧，如不及时抢救，会很快导致死亡。安全电流：在较长时间不会引起人心室颤动、不会致人死命的电流。通过科学实验和推断，一般认为通过30mA以下的电流通常不会对人造成生命危害。45人体电阻欧姆定律：I=U/R（即电流=电压/电阻）通过人体的电流取决于触电电压和人体电阻。电压一般为220V，人体电阻在1千欧-2千欧之间，约1700欧，那么发生电击后通过人体的电流约为130毫安，远远超过安全电流值。人体电阻主要由表皮电阻和体内电阻构成，体内电阻一般较为稳定，约在500欧左右（与身体健康状况有关），表皮电阻则与表皮湿度（特别是汗水含盐）、粗糙程度（茧）、触电面积、是否受伤破皮（表皮电阻几乎为0）等有关。人体电阻一般女比男小、儿童比成人小、老年人比青壮年人小。46触电的规律每年二三季度事故多：主要是因为，这段时间天气炎热而多汗，衣服穿的少，触电危险性较大；二是这段时间多雨、潮湿，地面导电性增强，容易构成电流的回路，而且电气设备的绝缘电阻降低，容易漏电。低压触电事故远远多于高压触电事故：所谓低压是指1000V以下的电压，我们经常接触到的一般为220V交流电，高压一般是专业电工才能接触到。低压设备远远多于高压设备，与之接触的人比与高压设备接触的人多得多，而且都比较缺乏电气安全知识。携带式设备和移动式设备触电事故多：这些设备在人的紧握之下运行，不但接触电阻小，而且一旦触电就难以摆脱；另一方面，这些设备需要经常移动，工作条件差，设备和电源线都容易发生故障或损坏。很多触电事故发生在接线端子、接头、灯座、插座、控制开关等处。主要是由于这些连接部位机械牢固性较差、接触电阻较大、绝缘强度较低以及可能发生化学反应的缘故。47发现有人触电时怎么办？不要惊慌失措、束手无策。触电急救应遵循八字要点，即：迅速迅速脱离电源 就地就地进行抢救 准确抢救动作要准确、熟练、无误、到位 坚持只要有百分之一的希望，就要进行百分之百的抢救。实验研究和统计表明，如果从触电后1分钟开始救治，则90%可以救活；如果从触电后6分钟开始抢救，则仅有10%的救活机会；而从触电后12分钟开始抢救，则救活的可能性极小。因此当发现有人触电时，应争分夺秒，采用一切可能的办法进行抢救。在医务人员未接替救治前，不应放弃现场抢救，更不能只根据没有呼吸或脉搏擅自判定伤员死亡，放弃抢救。只有医生有权做出伤员死亡的诊断。48紧急情况下脱离电源的主要方法4.自身绝缘，拉离电源3.抓住衣服将其拉离电源，切不可触及肉体，以免连环触电1.发现有人触电，不能直接接触触电者，如果电源开关插座在附近，应立即断开电源 2.如果触电现场远离开关或不具备关断电源的条件，可用干燥的木棒等绝缘物将电源线挑开，使触电者脱离电源49电气火灾与爆炸电气火灾：一般是指由于电气线路、用电设备等出现故障时释放的热能或者电热器具的炽热表面，在具备燃烧条件下引燃自身或其他可燃物而造成的火灾，也包括由雷电和静电引起的火灾。电气火灾的本质就是电流的热效应引起的不良后果。当电流通过导线时，会使导线变热，通电一段时间后灯泡会发热、保险丝因为电流突然变大而熔断，这些都是电流热效应的体现。电气爆炸：主要发生在含有易燃、易爆气体、粉尘的场所。防爆措施：合理选用防爆电气设备，正确敷设电气线路，保持场所良好通风，保证电气设备的正常运行。50电气火灾产生的原因据消防部门统计，30以上的火灾是由电引起的，居火灾原因第一位。其中，最常见的原因就是电器不合格、超负荷使用电器、电线短路、开关插座接触不良、线路老化漏电或使用不当等。漏电：就是线路的某一个地方因为某种原因（自然原因或人为原因，如风吹雨打、潮湿、高温、碰压、划破、磨擦、腐蚀等）使电线的绝缘或支架材料的绝缘能力下降，导致电线与电线之间（通过损坏的绝缘、支架等）、导线与大地之间（电线通过水泥墙壁的钢筋、马口铁皮等）有一部分电流通过，这种现象就是漏电。漏泄的电流在流入大地途中，如遇电阻较大的部位时，会产生局部高温，致使附近的可燃物着火，从而引起火灾。此外，在漏电点产生的漏电火花，同样也会引起火灾。短路：电气线路中的裸导线或绝缘导线的绝缘体破损后，火线与零线，或火线与地线在某一点碰在一起，引起电流突然大量增加的现象就叫短路。由于短路时电阻突然减少，电流突然增大，其瞬间的发热量也很大，大大超过了线路正常工作时的发热量，并在短路点易产生强烈的火花和电弧，不仅能使绝缘层迅速燃烧，而且能使金属熔化，引起附近的易燃可燃物燃烧，造成火灾。过负荷：指当导线中通过电流量超过了安全载流量时，导线的温度不断升高，这种现象就叫导线过负荷。当导线过负荷时，加快了导线绝缘层老化变质。当严重过负荷时，导线的温度会不断升高，甚至会引起导线的绝缘发生燃烧，并能引燃导线附近的可燃物，从而造成火灾。接触电阻大：凡是导线与导线、导线与开关、熔断器、仪表、电气设备等连接的地方都有接头，在接头的接触面上形成的电阻称为接触电阻。当有电流通过接头时会发热，这是正常现象。如果接头处理良好，接触电阻不大，则接头点的发热就很少，可以保持正常温度。如果接头中有杂质，连接不牢靠或其他原因使接头接触不良，造成接触部位的局部电阻过大，当电流通过接头时，就会在此处产生大量的热，形成高温，这种现象就是接触电阻过大。在有较大电流通过的电气线路上，如果在某处出现接触电阻过大这种现象时，就会在接触电阻过大的局部范围内产生极大的热量，使金属变色甚至熔化，引起导线的绝缘层发生燃烧，并引燃烧附近的可燃物或导线上积落的粉尘、纤维等，从而造成火灾。51发生电气火灾怎么办？万一发生了火灾，不管是否是电气方面引起的，首先要想办法迅速切断火灾范围内的电源。因为，如果火灾是电气方面引起的，切断了电源，也就切断了起火的火源；如果火灾不是电气方面引起的，也会烧坏电线的绝缘，若不切断电源，烧坏的电线会造成碰线短路，引起更大范围的电线着火。但如果电气用具或插头仍在着火，千万不要用手去碰电器的开关。无法切断电源时，应用土、沙或干粉灭火器等专用灭火器灭火，不要用水或泡沫灭火器灭火。因此种灭火剂是导电的。52安全标识与电气安全用具安全标识黑色：表示“文字、图形、符号”一、安全色：就是用不同的颜色表示不同的信息。红色：表示“禁止、停止和消防”黄色：表示“警告、注意”绿色：表示“安全状态、通行”蓝色：表示“指令及必须准守的规定”53黑色代表“”极安全色：线路上用蓝色代表工作零线N 用黄绿双色绝缘导线代表保护零线PE红色代表“”极直流电路在电气上分别用这三种颜色代表 L1 L2 L3 三个相序54悬挂标示牌v如果线路上有人工作，应在线路开关和刀闸操作把手上悬挂“禁止合闸，线路有人工作！”的标示牌v在室内高压设备上工作，应在工作地点两旁间隔和对面间隔的遮拦上及禁止通行的过道上悬挂“止步，高压危险！”的标示牌。v在室外高压设备上工作，应在工作地点四周用绳子做好围栏，围栏上悬挂适当数量的“止步，高压危险”的标示牌。止步，高压危险止步，高压危险!55安全标识齐全规范56电工安全用具基本安全用具基本安全用具 绝缘杆 绝缘钳检修安全用具检修安全用具 接地线、遮拦、围拦、装有绝缘手柄的工具、低压验电笔等。57辅助安全用具绝缘手套戴绝缘手套的长度至少应超过手腕10cm，要戴到外衣衣袖的外面；绝缘靴（鞋）不能用普通防雨胶靴代替绝缘靴。要定期做电气试验绝缘垫厚度不小于5mm绝缘台干燥的木条制作遮拦登高作业安全用具58 绝缘手套 绝缘鞋 绝缘垫、绝缘台591、掌握各类用具的正确使用方法正确使用方法2、各类用具的保管、存放要求3、安全用具应定期校验安全用具应定期校验4、建立健全管理制度 包括入库检查、借用、维护保养、报废制度电工安全用具的安全要求电工安全用具的安全要求60案例分析案例一：在车间生产一台VKC026WR7200NI3机组时，该机组为内置三水泵（使用泵、热源泵、热水泵）非标机组，其中使用泵与热源泵为三相水泵，热水泵为单相水泵，车间新员工在没搞懂电气原理图的情况下将单相水泵电源线错接上了三相接触器，在车间在线测试房测试时，导致热水泵烧坏。61事故原因分析：1、在操作前要搞懂水泵电气接线原理，而该电工未弄清楚接线原理的情况下贸然接线，这种不安全行为是事故发生的直接原因；2、车间没有能够严格制定执行电工作业制度及安全操作规程；3、员工缺乏电气知识，需进一步进行电气培训工作。事故教训：车间没有能够严格制定执行电工作业制度，新员工没有搞懂电气原理图却去为电气设备接线，导致设备损坏。62案例分析案例二：在车间生产PS070HA60SNA7机组时，该机组配套压缩机型号为PH480X3CS-4MU1PH480X3CS-4MU1，电机的型式起动方式为单相诱导电机运转电容型。在电控盒上线接线，压缩机接线垫片选择错误（美芝压缩机垫片错选为三菱压缩机垫片），导致压缩机绕组线圈烧坏。单相压缩机与运转电容接线图63美芝压缩机接线图三菱压缩机接线图事故原因分析：1、在操作前要看清楚压缩机的铭牌，根据铭牌选择配套的垫片，而该电工未弄清楚就贸然接线，这种不安全行为是事故发生的直接原因；2、车间没有能够严格制定执行电工作业制度及安全操作规程；65
