UPS运行维护规程1.doc

一、 我厂我厂UPS系统概况% [+ H*
UPS（不间断电源设备）的功能是提供连续可靠的电源给负载。它具有良好的输出电源特性，提供的电源质量优于进线电源，能排除进线电源干扰，适合对易受干扰的电子设备如计算机系统供电。
本厂主厂房设置一套UPS装置，它由下列装置组成：
名称
型号
数量
主机（整流逆变装置、控制装置）
DELTA NT GES303NT3222009
I/P:220/380V 3—4W
O/P:220/220V 1—2W
2套
标准系列阀控铅酸蓄电池

MPS12-100
12V,20小时率容量为100Ah
15分钟恒功率为每个单板330W
29 *2PCS
隔离变压器
JBK 30KVA 220V/220V
1台
馈线屏

1 台
UPS的供电电源:主电源400vI段4126开关；备用电源400VII段4224开关；4 E! q$ C% m5 X
二、 UPS运行接线要求
１、 初次启动前应检查UPS系统安装正确，检查UPS系统各柜插件，端子接线牢靠正确，各开关位置正确；
２、 送电前应检查UPS回路工作全部结束；
３、 UPS的负载必须逐步投入，严防过大的冲击电流损坏UPS；
４、 UPS运行时严禁人为进行逆变器与备用旁路间的切换操作；
５、 UPS馈线柜严禁接入其他临时负荷。

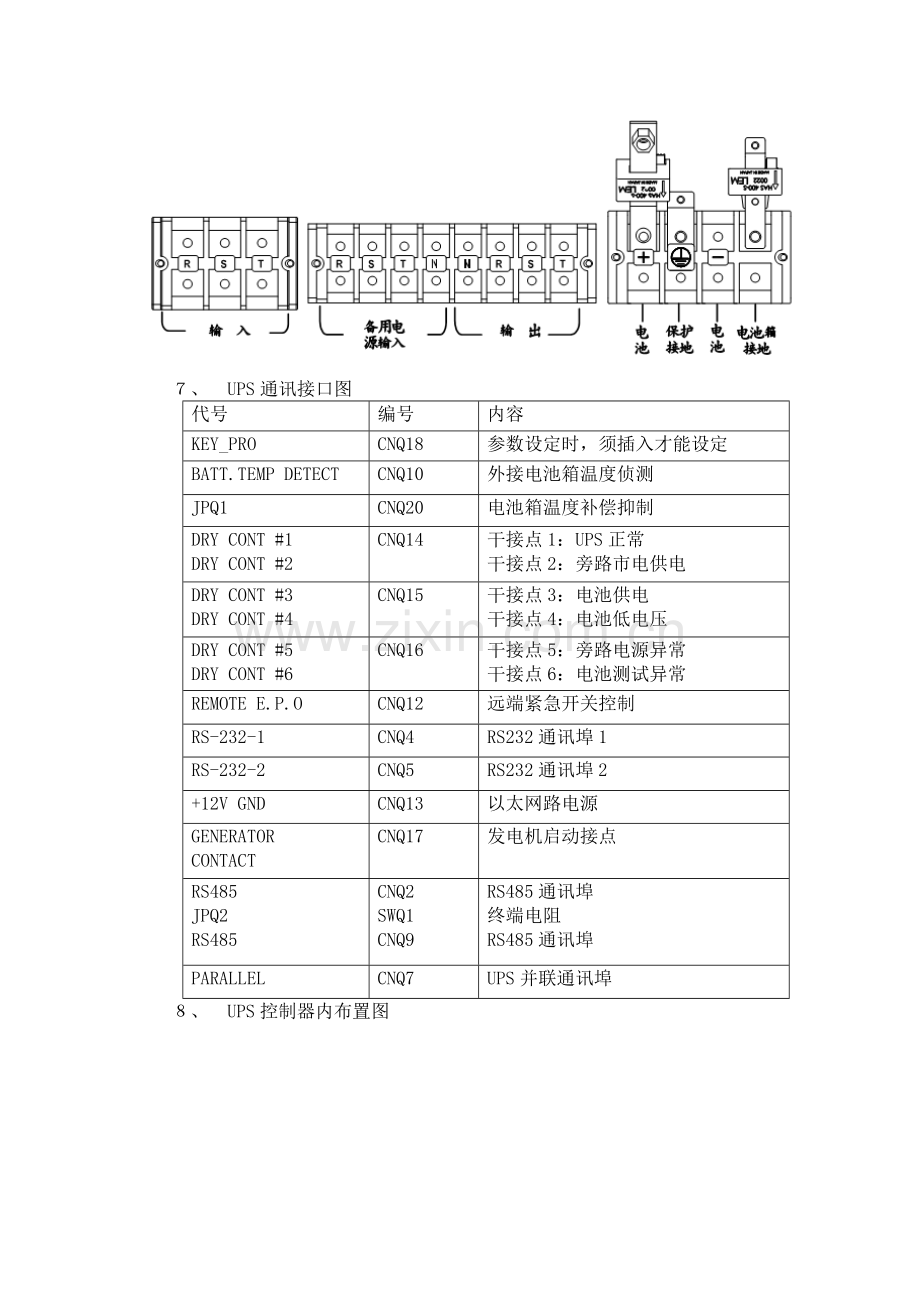

６、 UPS输出接线端子图

７、 UPS通讯接口图
代号
编号
内容
KEY_PRO
CNQ18
参数设定时，须插入才能设定
BATT.TEMP DETECT
CNQ10
外接电池箱温度侦测
JPQ1
CNQ20
电池箱温度补偿抑制
DRY CONT #1
DRY CONT #2
CNQ14
干接点1：UPS正常
干接点2：旁路市电供电
DRY CONT #3
DRY CONT #4
CNQ15
干接点3：电池供电
干接点4：电池低电压
DRY CONT #5
DRY CONT #6
CNQ16
干接点5：旁路电源异常
干接点6：电池测试异常
REMOTE E.P.O
CNQ12
远端紧急开关控制
RS-232-1
CNQ4
RS232通讯埠1
RS-232-2
CNQ5
RS232通讯埠2
+12V GND
CNQ13
以太网路电源
GENERATOR
CONTACT
CNQ17
发电机启动接点
RS485
JPQ2
RS485
CNQ2
SWQ1
CNQ9
RS485通讯埠
终端电阻
RS485通讯埠
PARALLEL
CNQ7
UPS并联通讯埠
８、 UPS控制器内布置图

三、 UPS- a4 e5 r$ ?5 P: Z, Q, U; P的运行方式a- |1 h/ d1 R- k+ l5
UPS系统共有四种不同的运行方式：
１、 UPS正常由工作电源经主电源输入开关—整流器—逆变器—输出开关向负载供电；当UPS处于并联模式时(容量、电压及频率必须相同)，输出负载由并联中的UPS平均分配。如果有一组UPS发生故障，若负载小于另一组UPS的总容量，故障组自动关闭；如果大于，则全部关闭，由备用电源供电；
２、 当主电源或整流器故障时，可由直流电源经逆变器向负载供电，供电时间取决于负荷及蓄电池容量。
３、 当逆变器遇到过载，超温，输出短路，电压异常或电池电压低等情况，会自动关闭，若此时备用电源正常，则静态逆变开关自动断开，静态旁路开关自动闭合，UPS通过备用电源-旁路静态开关向负载供电；故障排除后，UPS会自动将负荷切换至逆变器供电。
４、 在机组停运， UPS需维护或修理时，可手动切换至手动旁路运行，从旁路电源通过手动维修旁路开关直接向负载供电。UPS装置旁路的切换方式有自动和手动两种，分别为UPS装置备用旁路和手动维修旁路（不经过UPS装置），当UPS工作时，备用旁路处于自动切换状态。
四、 UPS控制面板及操作
１、 控制面板

２、 面板说明
（1） EPO开关：当发生紧急事件时，按下EPO开关，可将UPS整流器、逆变器及输出关闭；
（2） 整流器LED（绿色）：灯亮时表示整流器输入电源正常；
（3） 备用电源LED（绿色）：灯亮时表示备用电源输入正常；
（4） 维护旁路电源LED（红色）：灯亮时表示维护旁路开关启动；
（5） 电池LED（橙色）：灯亮时表示市电异常电池供电中；
（6） 逆变器LED（绿色）：灯亮时表示逆变器运作中；
（7） 备用电源静态开关LED（绿色）：当负载由备用电源供电时灯亮；
（8） AC输出LED（绿色）：当UPS供应输出时灯亮；
（9） 逆变器电磁接触器LED（绿色）：当UPS在正常状态，负载由逆变器供电时灯亮；
（10） 逆变器控制健：同时按“ON”有“←”3秒启动逆变器，同时按“OFF”及“←”3秒关闭逆变器；
（11） “←”“↓”“↑”健：用来选择及设定LCD画面的参数；
（12） LCD显示：LCD画面中显示中文及英文字型。
３、 操作方法
（1）“←”“↓”“↑”健：
a、利用“↓”“↑”健来作功能选项，再按“←”健即可结束设定；
b、同时按“↓”“↑”健，则会回复到上一层的画面。
（2）“ON”及“OFF”健：
a、同时按“ON” 及“←”健3秒，可启动逆变器；
b、同时按及“OFF”及“←”健3秒，可关闭逆变器；
五、 UPS日常检查
１、日常检查
操作人员在执行每次例行巡检时，注意检查如下部件：
1) 现场观察UPS显示控制操作面板，确认液晶显示面板上的各项图形显示单元都处于正常运行状态，所有电源的运行参数都处于正常值范围内，在显示的记录内没有出现任何故障和报警信息。
2) 检查是否有明显的过热痕迹。
3) 观察UPS所带负载量，和电池后备时间是否有变化，如有变化检查有无增加负载、负载现在的运行情况和负载是否有不明故障。
4) 听噪音是否有可疑的变化，特别注意听UPS的输入、输出隔离变压器的响声，当出现异常的“吱吱声”时，则可能存在接触不良或匝间绕组绝缘不良。当出现有低频的“钹钹声”可能变压器有偏磁现象。
5) 当发现UPS的输出电压异常升高时，应检查UPS的滤波电容是否完好,分析是否有任何明显的偏离正常运行状态的事情发生。
2. 季度检查内容
运行人员每季度应在UPS显示控制操作面板上检测并记录如下数据：
1) 整流器输入电压，电流；
2) 旁路输入电压；
3) 逆变器输出电压；
4) UPS的输出电压，电流，功率；
5) 蓄电池组的电压，电流，充电状态，电池容量；
6) 所有测量结果，要与前次参数进行比较。如果发现数值存在明显的差别时，应查明和记录新增减的负载（负载的大小、类型及安装地点）状态,必要时联系检修。
六、 UPS定期维护
１、 UPS电源在正常使用情况下，主机的维护工作很少，主要是防尘和定期除尘。一般每季度应彻底清洁一次，在除尘时还检查各连接件和插接件有无松动和接触不牢的情况；
２、 检修人员在维护UPS时，应完全切断进线电源、蓄电池组输出回路，负荷，并且放掉机器内的各种高压滤波电容内储藏电能，才可以工作。一般来讲这种完全停电的维护间隔时间应不超过2-3年为宜。
３、 蓄电池的维护
1) 电池最佳工作环境+5℃～+30℃（最好25℃）温度条件下使用，高温会缩短寿命，低温容量降低。环境温度一旦超过25℃，每升高10℃，电池的寿命就要缩短一半。
2) 不同品牌、不同容量、不同新旧的电池严禁混合使用。
储能电池的工作一般是在浮充状态，这样会使电池的活性变差，装置可以设置自动进入均充状态，蓄电池应每6个月进行一次电池状态测试：
做法是----系统控制状态—--电池手动测试状态，对电池进行检查。
参考数据如下：
每个电池单格数
6
电池电压
12.84V
重量
32.5公斤
电解液
吸附式硫酸密度1.3000
浮充电压
25度时设定在13.5V到13.8VDC
最大充电电流
C/5=20A
均充电压
25度时设定在14.4V到14.8VDC
最大放电电流
800安培
短路电流
0.1秒时3600安
内阻60HZ
0.0040欧
3) UPS的蓄电池应每2-3年进行一次核对性放电。放电前前应先对电池组进行均衡充电，以达全组电池的均衡。放电过程中如有一只达到放电终止电压时，应停止放电，先消除落后电池后再继续放电；
做法是： UPS带载(最好在50%以上),然后断开市电,使UPS处于电池放电状态, 放电时间可根据蓄电池的容量和负载大小确定，放电后恢复市电供电,继续对电池充电。
4) 定期检查蓄电池的外观有无异常变形和发热,仔细检查安全阀的周围是否有被喷射的污点,以此确定安全阀是否拧紧或损坏。如发现在使用的电池鼓膨、变形、漏夜甚至破裂，则应立即更换。对不能恢复和寿命已过期的电池组要及时更换，以免影响到主机。
5) 长期闲置的电池要定期进行充放电。对于12V电池来说，若开路电压高于12.5V,则表示电池储能容量还有80%以上，低于12.5V则应该进行补充冲电；低于12V,则表示电池存储电能不到20%；所以一般要测量电池的端电压，被测电池的端电压为12V左右，最低不能低于10.5V。不足10.5V的电池即为欠压或已经失效的电池。若这种电池在经过充电或激活充电后端电压仍达不到12V，即为失效电池。
４、 在UPS的过往记录中，右边数字代码的具体内容如下：
代码
内容
0
UPS输出关闭
2
备用电源输出
10
整流器缓启动
18
逆变器测试
20
逆变器供电
22
电源供电
24
电池低电压
26
电池低电压关机
28
UPS输出短路保护
30 58
维护旁路供电
32
并联线断线通讯失败
34
逆变器故障关机
36
逆变器超载关机
38
远端紧急关机
40 42 44
逆变器输出电压异常
46
紧急关机
50
直流总线过电压关机
52 54 56
逆变器保险丝熔断
60 62 64
逆变器温度过高关机
0 v+ p, N' [4 @. W- C+ h2

附图一：
