4.5施工准备工作及各项资源需用量计划.doc

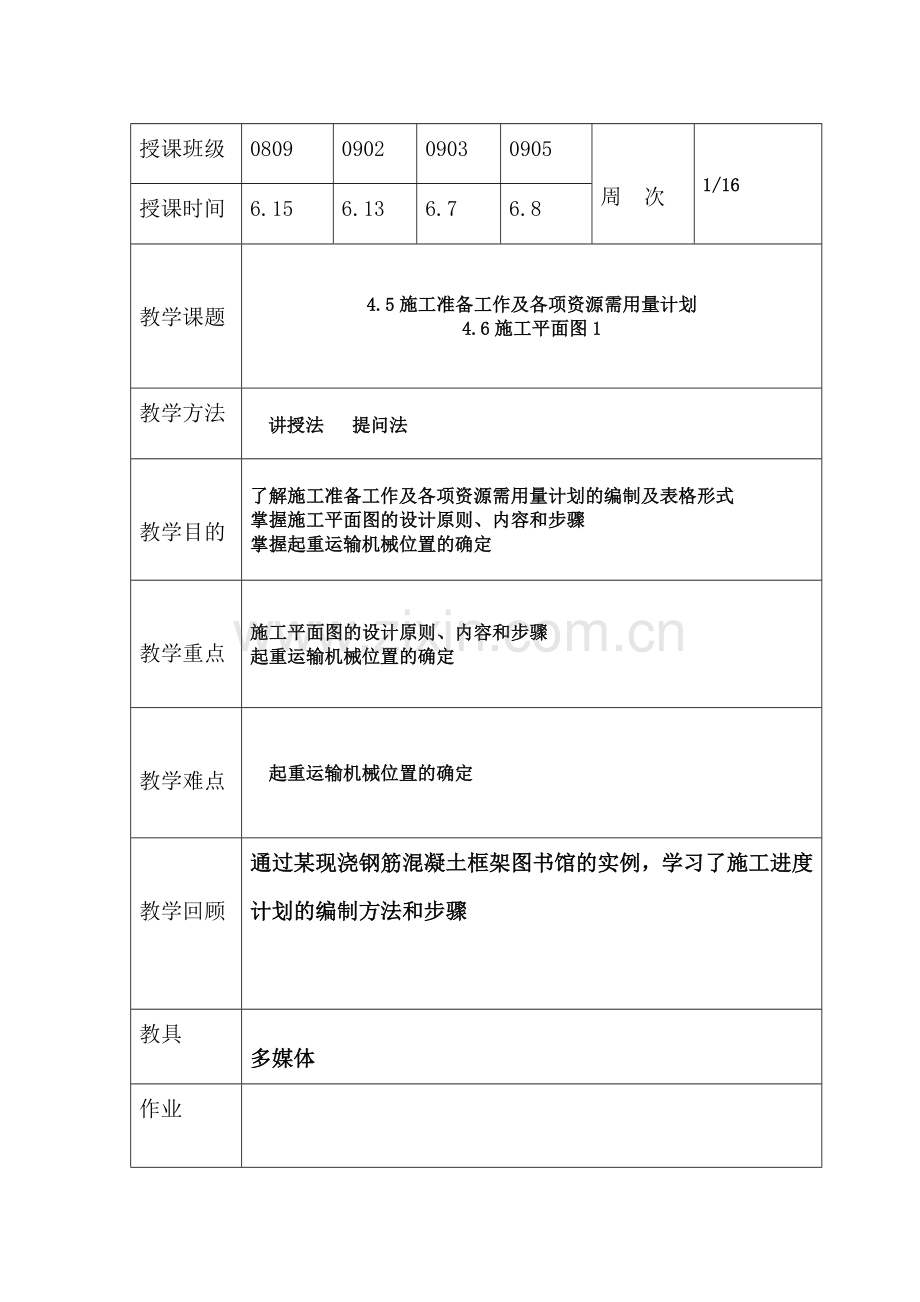

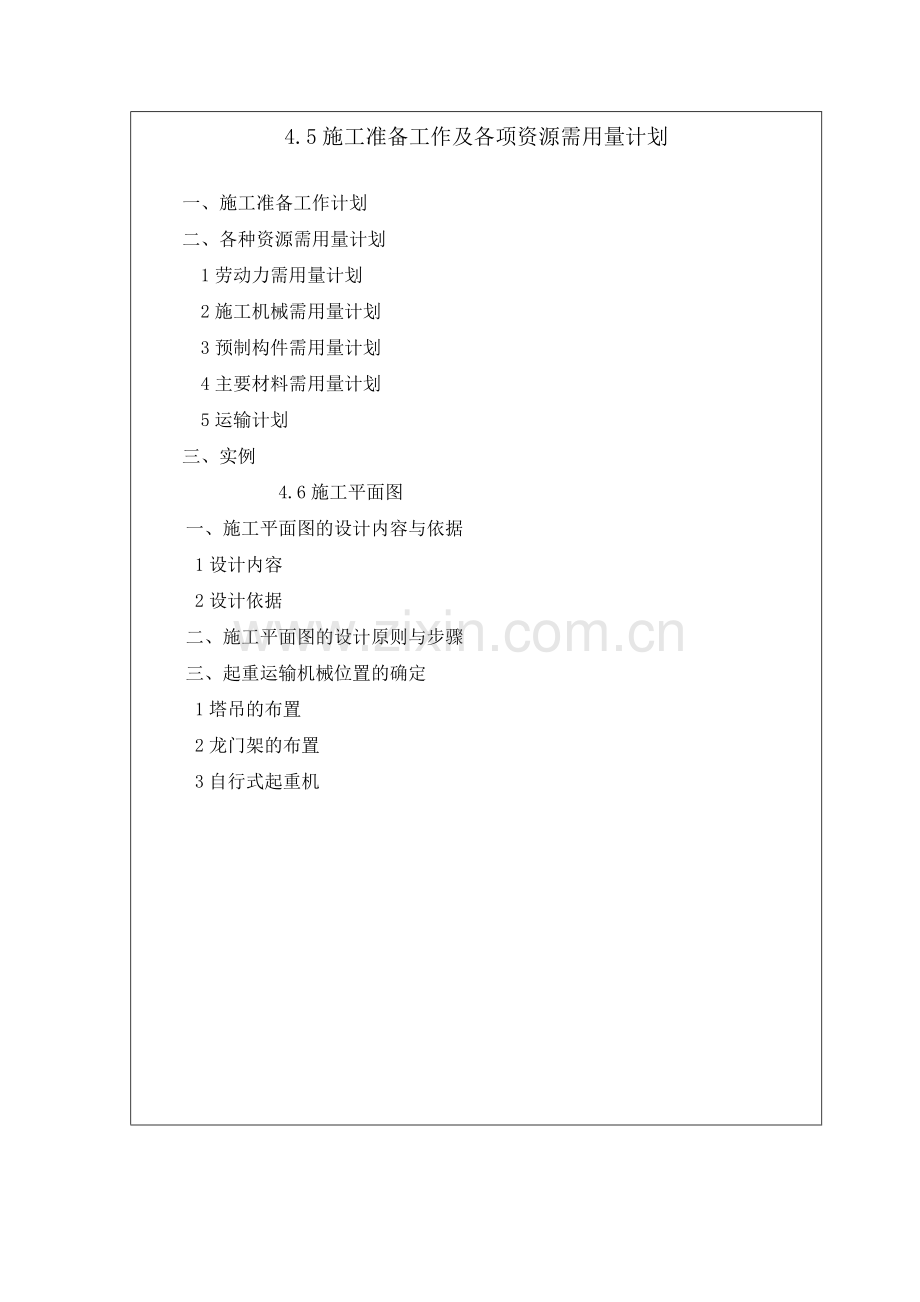

授课班级0809090209030905周 次1/16授课时间6.156.136.76.8教学课题4.5施工准备工作及各项资源需用量计划4.6施工平面图1教学方法讲授法 提问法 教学目的了解施工准备工作及各项资源需用量计划的编制及表格形式掌握施工平面图的设计原则、内容和步骤掌握起重运输机械位置的确定教学重点施工平面图的设计原则、内容和步骤起重运输机械位置的确定教学难点起重运输机械位置的确定教学回顾通过某现浇钢筋混凝土框架图书馆的实例，学习了施工进度计划的编制方法和步骤教具多媒体作业4.5施工准备工作及各项资源需用量计划一、施工准备工作计划二、各种资源需用量计划1劳动力需用量计划2施工机械需用量计划3预制构件需用量计划4主要材料需用量计划5运输计划三、实例 4.6施工平面图 一、施工平面图的设计内容与依据 1设计内容 2设计依据 二、施工平面图的设计原则与步骤 三、起重运输机械位置的确定 1塔吊的布置2龙门架的布置3自行式起重机教学过程：【导入课题】复习提问法（5min）1 工程概况的主要内容工程特点；施工特点；地点特征；施工条件。2施工方案的选择包括？确定施工程序；确定施工起点和流向；确定施工顺序；施工方法和施工机械的选择。3施工进度计划的编制方法和步骤：划分施工项目；划分施工段；计算工程量；套用施工定额；确定劳动量和机械台班量；计算施工项目工作持续时间；检查和调整。【新课】（75min）4.5施工准备工作及各项资源需用量计划（40min） 单位工程施工进度计划编出后，即可着手编制施工准备工作计划和各项资源需要量计划。一、施工准备工作计划施工准备工作计划主要反映开工前、施工中必须做的有关准备工作，内容一般包括技术准备、现场准备、资源准备及其他准备，其计划表格形式见ppt二、各种资源需用量计划根据施工进度计划编制，是做好各种资源的供应、调度、平衡、落实的依据。一般包括劳动力、施工机具、主要材料、预制构件等需用量计划。1劳动力需用量计划这种计划是根据施工预算、劳动定额和进度计划编制的，主要反映工程施工所需的各种技工、普工人数，它是控制劳动力平衡、调配的主要依据。其编制方法：将施工进度计划表上每天施工的项目所需工人按工种分别统计，得出每天所需工种及其人数，再按时间进度要求汇总。其计划表格见PPt2施工机械需用量计划这种计划是根据施工方案、施工方法及施工进度计划编制的，主要反映施工所需的各种机械和器具的名称、规格、型号、数量和使用时间，可作为落实机械来源、组织机械进场的依据，其计划表格形式见PPt。3预制构件需用量计划这种计划是根据施工图、施工方案、施工方法及施工进度计划要求编制的，主要反映施工中各种预制构件的需用量及供应日期，作为落实加工单位，按所需规格数量和使用时间组织构件加工和进场的依据。4主要材料需用量计划这种计划是根据施工预算、材料消耗定额和及施工进度计划要求编制的主要反映施工中各种主要材料的需用量，作为备料、供料和确定仓库、堆场面积及运输量的依据。编制时应提出材料的名称、规格、数量、使用时间等要求。5运输计划如果由施工单位组织运输材料和构件，则应编制运输计划。这种计划可作为组织运输力量、保证资源按时进场的依据。（以PPT展示上述各计划的表格形式）三、实例：框架结构图书馆工程主要材料及机具需用量计划（见PPT，注意施工机械的总功率是施工临时用电设计的主要依据）4.6施工平面图1（40min）（定义）是对拟建工程的施工现场所做的平面规划和布置，是施工组织设计的重要内容，是现场文明施工的基本保证。 一、施工平面图的设计内容与依据 1设计内容 （1）建筑平面图的有关内容，如已建和拟建的建筑物及其他设施的位置和尺寸。 （2）起重及垂直运输机械的位置。 （3）搅拌站、加工棚、仓库，材料、构配件堆场。 （4）运输道路。 （5）临时设施（6）水电线路及安全防火设施等的布置，包括其位置和尺寸。 2设计依据施工图纸，现场地形图，水源、电源情况，施工场地情况，可利用的房屋及设施情况，施工组织总设计，单位工程的施工方案与施工方法、施工进度计划及各项资源需用量计划等。 二、施工平面图的设计原则与步骤 设计原则：在满足施工安全、保证现场施工顺利进行的条件下，要布置紧凑，占地省，不占或少占农田；要做到短运输、少搬运，尽量避免二次搬运；要尽量减少临时设施的搭设；应符合劳动保护、安全生产、消防、环保、市容等要求。设计步骤：确定起重运输机械的位置；确定搅拌站、加工棚、仓库、材料及构件堆场的尺寸和位置；布置运输道路；布置临时设施；布置水电线管；布置安全消防设施；调整优化 三、起重运输机械位置的确定 起重运输机械的位置，直接影响仓库、材料、构配件、道路、搅拌站、水电线路的布置。一般工业与民用建筑的起重运输机械，主要有塔式起重机、龙门架（或井架）等。1塔吊的布置要求如下：（1）塔吊的平面位置。取决于建筑物的平面形状和四周场地条件，一般应在场地较宽的一侧沿建筑物的长度方向布置。（2）塔吊的起重参数。一般有三个参数：起重量（Q)、起重高度（H)、回转半径（R)，有些塔吊还设有起重力矩参数。塔吊高度取决于建筑高度及起重高度。单侧布置时，塔吊的回转半径应满足下式要求： RB+D式中： R塔吊的最大回转半径（m）； B建筑物平面的最大宽度（m）；D轨道中心线与外墙边线的距离（m）。（3）塔吊的服务范围：（两个重要概念：服务范围/死角，要求掌握）以塔吊轨道两端有效行使端点的轨距重点为圆心，最大回转半径画出两个半形，再连接两个半圆，即为塔吊服务范围。建筑物处在塔吊服务范围之外的阴影部分，称为“死角”。塔吊布置的最佳状况是使建筑物平面均处在塔吊的服务范围之内，避免“死角”；如果做不到则应使“死角”越小越好。2龙门架的布置龙门架主要用作垂直运输，其吊篮尺寸较大，可用于提升材料、楼板等。龙门架的布置位置取决于建筑物平面形状和大小、房屋的高低分界、施工段的划分及四周场地大小等因素。3自行式起重机对履带吊、汽车吊等，一般只要考虑其行走路线即可。行走路线根据吊装、构件重量、堆放场地、吊装方法及建筑物的平面形状和高度因素确定。如履带吊、汽车吊。（以PPt展示相应的图片）4观看视频广州新城西塔的施工组织设计动画1（12min）通过视频，注意塔吊的布置。（设置问题塔吊的布置位置，安装和拆卸） 【本次小结】（5min） 以板书为依据做本次课堂小结，要求了解施工准备工作及各项资源需用量计划的编制及表格形式，掌握施工平面图的设计原则、内容和步骤，掌握起重运输机械位置的确定。
