PART 1
1、 地形图要素：（1）自然地理要素－－地球自然形态。（2）社会经济要素－－人类活动的结果。（3）数学要素－－数学基础。（4）注记和整饰要素。
2、 什么是中线测量？
中线测量是把在带状地形图上设计好的线路中线测设到地面上，并用木桩标定出来。包括直线和曲线。
-纵断面测量——沿着地面上已经定出的线路，测出所有中线桩处地面的高程，并根据各桩的里程和测得的高程，绘制线路的纵断面图。
-横断面测量——在每个中桩点测出垂直于中线的地面线，地物点至中桩的距离和高差，并绘制成横断面图。横断面图反映垂直于线路中线方向上的起伏情况。
作用：是横断面设计、土石方等工程量计算和施工时确定断面填挖边界的依据。
3、 整桩：从起点开始，按规定每隔某一整数设一桩，此为整桩。
加桩：在相邻整桩之间线路穿越的重要地物处(如铁路、公路、[日有管道等)及地面坡度 变化处要增设加桩。因此，加桩又分为地形加桩、地物加桩、曲线加桩和关系加桩等。
4、 隧道施工测量主要测量工作：（1）洞外控制测量；（2）隧道进洞测量；（3）隧道洞内控制测量；（4）隧道贯通误差预计；（5）隧道施工测量；（6） 隧道峻工测量
5、 点位放样角度交会法（方向交会法）
（1） 先根据坐标计算放样元素 、 ；
（2） 在两个已知点上架设两架经纬仪，分别放样相应的角度。两架经纬仪视线的交点即是待定点P的平面位置。 注意：一般需要三个已知的控制点，即需要有第三条方向进行检核。
——例题
A、B为桥轴线上的两个已知控制点。C、D为桥下游的两个已知控制点（C与D不能通视）。 P为待放样的桥墩中心点，设计坐标为(xP,yP)试计算写出角度前方交会法放样P点的放样公式，并简述放样步骤。
6、民用施工测量需要要哪些图纸？分别提供那些信息？

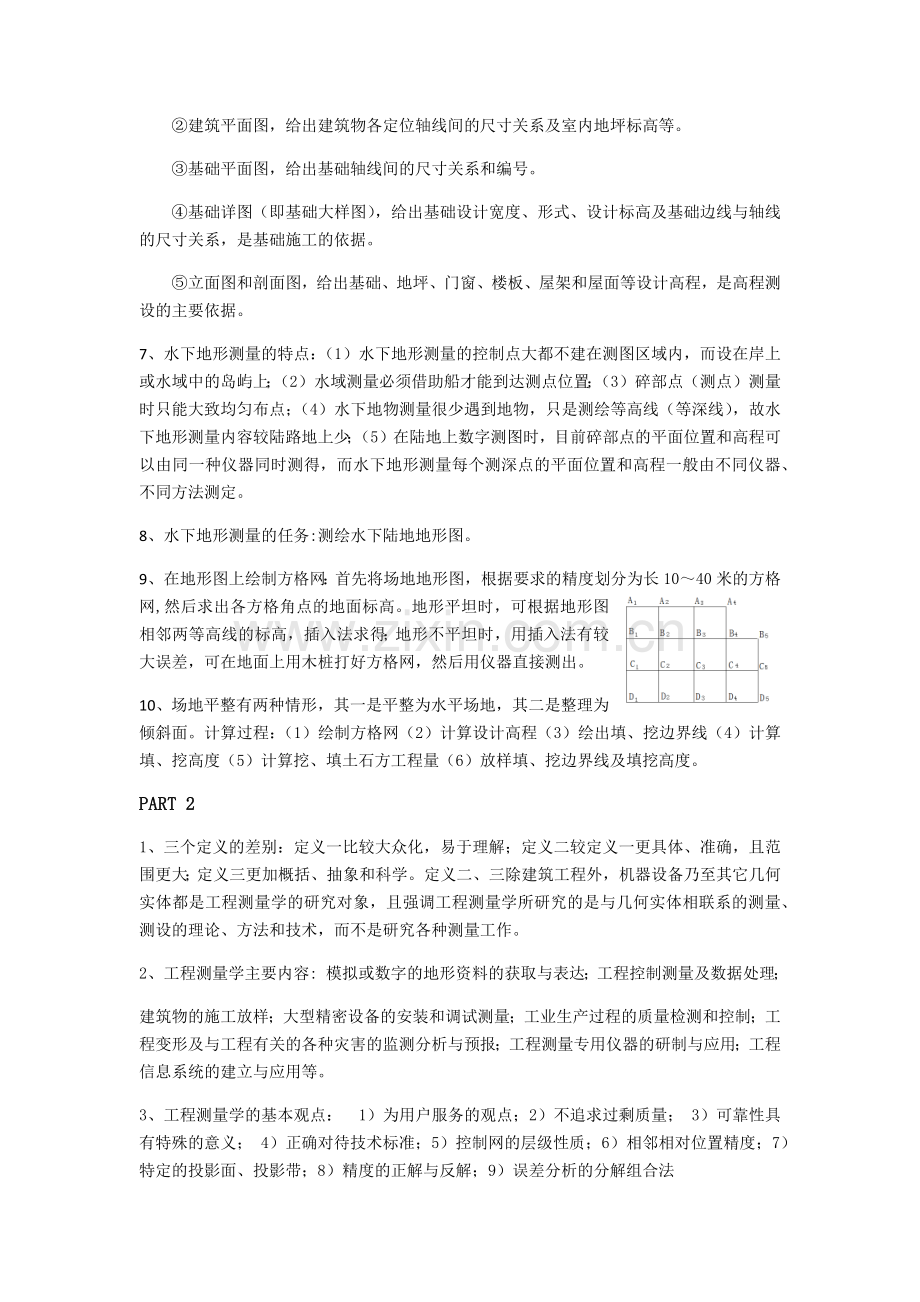

①总平面图，是施工测量的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的。

②建筑平面图，给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。
③基础平面图，给出基础轴线间的尺寸关系和编号。
④基础详图（即基础大样图），给出基础设计宽度、形式、设计标高及基础边线与轴线的尺寸关系，是基础施工的依据。
⑤立面图和剖面图，给出基础、地坪、门窗、楼板、屋架和屋面等设计高程，是高程测设的主要依据。
7、 水下地形测量的特点：（1）水下地形测量的控制点大都不建在测图区域内，而设在岸上或水域中的岛屿上；（2）水域测量必须借助船才能到达测点位置；（3）碎部点（测点）测量时只能大致均匀布点；（4）水下地物测量很少遇到地物，只是测绘等高线（等深线），故水下地形测量内容较陆路地上少；（5）在陆地上数字测图时，目前碎部点的平面位置和高程可以由同一种仪器同时测得，而水下地形测量每个测深点的平面位置和高程一般由不同仪器、不同方法测定。
8、 水下地形测量的任务:测绘水下陆地地形图。
9、 在地形图上绘制方格网：首先将场地地形图，根据要求的精度划分为长10～40米的方格网,然后求出各方格角点的地面标高。地形平坦时，可根据地形图相邻两等高线的标高，插入法求得；地形不平坦时，用插入法有较大误差，可在地面上用木桩打好方格网，然后用仪器直接测出。
10、 场地平整有两种情形，其一是平整为水平场地，其二是整理为倾斜面。计算过程：（1）绘制方格网（2）计算设计高程（3）绘出填、挖边界线（4）计算填、挖高度（5）计算挖、填土石方工程量（6）放样填、挖边界线及填挖高度。
PART 2
1、 三个定义的差别：定义一比较大众化，易于理解；定义二较定义一更具体、准确，且范围更大；定义三更加概括、抽象和科学。定义二、三除建筑工程外，机器设备乃至其它几何实体都是工程测量学的研究对象，且强调工程测量学所研究的是与几何实体相联系的测量、测设的理论、方法和技术，而不是研究各种测量工作。
2、 工程测量学主要内容: 模拟或数字的地形资料的获取与表达；工程控制测量及数据处理；
建筑物的施工放样；大型精密设备的安装和调试测量；工业生产过程的质量检测和控制；工程变形及与工程有关的各种灾害的监测分析与预报；工程测量专用仪器的研制与应用；工程信息系统的建立与应用等。
3、 工程测量学的基本观点： 1）为用户服务的观点；2）不追求过剩质量； 3）可靠性具有特殊的意义； 4）正确对待技术标准；5）控制网的层级性质；6）相邻相对位置精度；7）特定的投影面、投影带；8）精度的正解与反解；9）误差分析的分解组合法

4、 放样工作的内容：（1）平面位置放样：距离和角度放样（2） 高程放样：几何水准放样
（3）准直放样：角度放样辅助于距离（一维）
5、 怎样提高放样精度？放样转换成测量问题（归化法）
（1） 初步位置一个测回放出；（2）多测回观测，平差，算出平差坐标与设计坐标比较；（3）在实地上将初步位置改正到设计位置，改正后点位精度取决于测量精度。
广义化：归化法放样的涵义（精确放样）： 先放样一个点作为过渡点(埋设临时桩);接着测量该过渡点与已知点之间的关系 (边长、夹角、高差等);把测算的值与设计值比较得差数;后从过渡点出发修正这一差数，把放样点归化到更精确的位置上去。这种比较精确的放样方法叫归化法放样。
6、 建筑限差是指建筑物竣工之后实际位置相对于设计位置的极限偏差。
7、 精度分配处理的原则：（1）等影响原则（2）按比例原则*（3）忽略不计原则
8、 放样方法：角度放样，点位放样，高程放样（无仪器高法放样），坡度放样【详见】
9、 为什么建控制网？
由测量工作“从整体到局部，先控制后碎部”的原则可知，地形测量必须先进行控制测量。
10、.工程控制网的分类：
（1）按用途分：测图控制网；施工测量控制网；变形监测网；安装测量控制网
（2）按网点性质分：一维网；二维网（或称平面网）；三维网
（3）按网形分：三角网；导线网；混合网；方格网
（4）按施测方法划分：测角网；测边网；边角网；GPS网
（5）按坐标系和基准划分：附合网（约束网）:具有多余的已知数据；经典自由网:只有必要的已知数据；自由网:无必要的已知数据。
（6）按其他标准划分：首级网；加密网；特殊网；专用网。
·作用：工程控制网也具有控制全局、提供基准和控制测量误差积累的作用。
11、 工程控制网的建网步骤：根据工程的精度要求进行网的布设，建网步骤主要是：1）确定控制网的等级；2）确定布网形式； 3）确定测量仪器和操作规程（国家或行业规范）；4）在图上选点构网，到实地踏勘 5）埋设标石、标志；6）外业观测；7）内业数据处理；8）提交成果。

12、 工程控制网的基准就是通过网平差求解未知点坐标时所给出的已知数据，以对网的位置、长度和方向进行约束，使网平差时有唯一解。(1)如果网的基准不足，网平差时法方程系数矩阵将出现 秩亏，这时，法方程有任意多解。(2)如果网的基准过多，则存在基准之间是否相容的问题
13、 根据基准的情况，工程控制网的基准分为以下三种类型：(1)约束网：具有多余的已知数据。(2)最小约束网（经典自由网）：只有必要的已知数据。(3)秩亏网：少于最小约束条件(没有足够的必要已知数据）（4）无约束网（自由网）：无必要的已知数据。
14、 各种工程控制网的基准秩亏和基准参数
【注】（1）若将全部网点的坐标作为未知数，则表现为观测值和坐标值之间的联系不固定，这将产生平差线性模型的图形矩阵A的列亏，法方程矩阵N将出现秩亏。由于是没有固定基准所引起，故又称为基准秩亏。
（2）基准秩亏数与网的维数和观测值类型有关。
（3）基准参数表示一个网在保持内部几何形状不变的条件下所作的变换，这些变换是消除基准秩亏的方法。
15、控制网优化设计的定义：所谓工程控制网的优化设计，广义地说就是要在一定的人力、物力、财力的情况下设计出精度高、可靠性强、灵敏度最高（对监测网而言）、经费最省的控制网布设方案。
16、地形图的内容：（1）自然地理要素－－地球自然形态。（2）社会经济要素－－人类活动的结果。（3）数学要素－－数学基础。（4）注记和整饰要素。
17、地形图各阶段的作用：（1）工程建设规划设计阶段的作用：选址和初步设计阶段——1﹕5000至1﹕100000 ——利用已有的地形图。施工设计阶段——1﹕500至1﹕2000——通常按照设计需要的范围实地测绘。大面积的测图(如大型水利枢纽、铁路)采用摄影测量方法，而中、小范围的测图通常采用地面数字测图方法。
18、比例尺选取原则：地形图精度、成图比例尺和测绘内容的取舍三者是相互关联的，所以要根据设计对图面表示内容的详细程度地最低要求，合理地选择成图比例尺，使测绘费用经济合理。

19、RTK测图流程：
20、水下地形测量的任务:测绘水下陆地地形图。
21、水下测量的主要工作内容：控制测量、测深线布设、测点平面位置测量（简称定位）、水深测量（简称测深、）、水位观测、数据处理及成图。
22、水下地形测量的特点：（1）水下地形测量的控制点大都不建在测图区域内，而设在岸上或水域中的岛屿上；（2）水域测量必须借助船才能到达测点位置；（3）碎部点（测点）测量时只能大致均匀布点；（4）水下地物测量很少遇到地物，只是测绘等高线（等深线），故水下地形测量内容较陆路地上少；（5）在陆地上数字测图时，目前碎部点的平面位置和高程可以由同一种仪器同时测得，而水下地形测量每个测深点的平面位置和高程一般由不同仪器、不同方法测定。
23、 测深线：水域地形测量的碎部点（测深点）测量多沿一条方向线进行，每间隔一定距离观测一个碎部点，这条线常叫测深线。
24、测深线的布设：（测深线多是根据测图比例尺和水域情况，事先在小比例尺作业计划图上设计好。测深线的方向可布设成与河流岸线近于垂直，测深线间相互平行，平行线间为图上10~20mm。） （1）设导标：在测深前将测深线端点放样于实地，每条测线上设置三个桩位，在两个桩位上安放用花杆或大旗供测船瞄准用，谓导标。若用GPS-RTK模式定位时，测深线端点不必标定于实地，则可用RTK实地导航即可。（3）船在测深线上瞄准导标航行，每到一个测深点要进行定位和测深，测深点的间距一般为图8mm左右，如果水下地形平缓还可以放宽测深线和测深点的间距。
25、 水位观测：确定水位的测量工作，即称为水位观测。
26、 水位观测的必要性：水位在江河中不同地段是不同的；江河的入海口处及大海的水位因潮汐影响每天或同一天内不同时间段仍存在升降，为了求得水底地面高程必须观测水位。
27、 水深测量设备：1）浅水区（<20m）的测深工具：浅水区的测深工具一般有测深杆和测深绳两类。2)水深大时则用回声测深仪测量水深。
28、 数字测图设计书内容：（一）任务概述（二）作业区自然地理概况（三）已有资料的分析、评价和利用。（四）设计方案（五）施测组织与保障（六）安全措施（七）成果提交
29、 建筑施工测量：是指建（构）筑物在施工放样和机械设备安装时的测量工作。

30、 任务内容：a、场地平整；b、建立平面和高程施工测量控制网；c、建筑物施工放样；
d、施工期间的变形监测；e、竣工测量。
31、 **（计算）什么叫场地平整?根据建筑设计要求,将拟建的建筑物场地范围内,高低不平的地形整为平地,即为场地平整。
32、 场地平整有两种情形，其一是平整为水平场地，其二是整理为倾斜面。其计算过程：
（1）绘制方格网（2）计算设计高程（3）绘出填、挖边界线（4）计算填、挖高度（5）计算挖、填土石方工程量（6）放样填、挖边界线及填挖高度
33、 建筑方格网：由正方形或矩形格网组成的施工控制网称为建筑方格网，或称矩形网。
34、 建筑方格网的测设：①主轴线的测设②方格网点测设
2
d2
d2
Q
B
3
1
d1
A
C
P
d1
35、 建筑基线的测设方法（如何放样直线）：（1）由建筑红线测设：由城市测绘部门测定的建筑用地界定基准线，称为建筑红线。（2）根据已有的测量控制点（图见PPT）
36、 厂房施工测量其施工中的测量工作包括：（1）厂房矩形控制网测设；（2）厂房柱列轴线放样；（3）杯形基础施工测量；（4）厂房构件与设备的安装测量。
37、 工业场地施工测量控制网分两级:（1）厂区控制网（2）厂房控制网
38、 民用建筑施工：（1）建筑物定位与放线（2）基础施工测量（3）墙体施工测量
39、 熟悉各类设计图纸 ①总平面图，是施工测量的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的。②建筑平面图，给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。③基础平面图，给出基础轴线间的尺寸关系和编号。 ④基础详图（即基础大样图），给出基础设计宽度、形式、设计标高及基础边线与轴线的尺寸关系，是基础施工的依据。⑤立面图和剖面图，给出基础、地坪、门窗、楼板、屋架和屋面等设计高程，是高程测设的主要依据。
40、 线路工程是指长宽比很大的工程，包括铁路、公路、供水明渠、输电线路、各种用途的管道工程等。
41、 线路工程测量的主要过程：（1）方案研究（规划选线）1）图上选线2)实地勘察3)方案论证 （2）勘测设计1）初测：控制测量；大比例尺带状地形图测绘2）定测：中线测量；纵、横断面测量 （3）施工建造1）线路复测、护桩设置、路基边坡放样2）竣工测量
42、 勘测设计（初测、定测内容、作用）:1.初测：（1）控制测量，为路线工程提供控制基准。（2）带状地形图测绘，为线路工程提供详细的地形资料。初测得到的规划路线的大比例尺带状地形图是纸上定线设计重要的基础图件。纸上定线设计的主要技术内容：在带状图上确定路线中线直线段及交点位置，标明路线中线直线段连接曲线的有关参数。2.定测：主要的技术内容包括：（1）中线测量，将纸上定线设计的公路中线（直线段及曲线）测设到实地。 （2）纵、横断面测量，为路基路面设计、路线竖向设计提供详细的高程资料。

43、 中线测量：是把在带状地形图上设计好的线路中线测设到地面上，并用木桩标定出来。包括直线和曲线。
44、 偏角测量：指路线由一个方向偏向另一个方向时，偏转后的方向与原方向的夹角。当偏转后的方向在原方向的右侧，称为右转角αY ；反之为左转角αZ ；当β右<180°时，为右转角，有：αy=180° －β右；当β右>180°时，为左转角，有：αz=β右－ 180°。
45、 为了测定线路的长度，进行线路中线测量和测绘纵横断面图，从线路起点开始，需沿线路方向在地面上设置整桩和加桩，这项工作称为中桩测设。
46、 纵断面测量——沿着地面上已经定出的线路，测出所有中线桩处地面的高程，并根据各桩的里程和测得的高程，绘制线路的纵断面图。
47、 横断面测量——在每个中桩点测出垂直于中线的地面线，地物点至中桩的距离和高差，并绘制成横断面图。横断面图反映垂直于线路中线方向上的起伏情况。
作用：是横断面设计、土石方等工程量计算和施工时确定断面填挖边界的依据。
48、线路施工测量：任务：测设中桩、边桩等各种桩点，为线路施工提供依据。
内容：（1）线路施工复测（2）设置护桩（3） 路基边坡放样（4）路基竣工测量
49、 路基竣工测量：在路基土石方工程完工以后，铺轨之前应进行线路竣工测量。其目的是：最后确定中线位置，作为铺轨的依据；同时检查路基施工质量是否符合设计要求。内容包括：中线测量、高程测量和横断面测量。
50、 ***圆曲线（认识要素、主点、里程碑、竖曲线、偏角法、支距法）
51、 隧道工程测量：（1）洞外控制测量（2）隧道进洞测量（3）隧道洞内控制测量（4）隧道贯通误差预计（5）隧道施工测量（6）隧道峻工测量
52、变形监测的目的
(1) 保障安全：通过重复观测及时发现变形体的不正常变形，及时采取措施，防止事故发生。
（2） 为工程决策和设计积累资料，用于检验是否合理，为制定规范提供依据。
（3） 为科学试验和科学理论服务

53、 变形监测点位置选取遵循原则: 1)要足够数量 2）所处位置便于监测 3）包括形变体的关键部位 4）监测点与形变体相对位置确保牢固，保证观测期间不受损坏 5）应同时顾及变形体的规模、形式及形变体所处的工程地质、水文地质等条件。
54、 变形监测三类点：基准点，工作基准点，监测点
