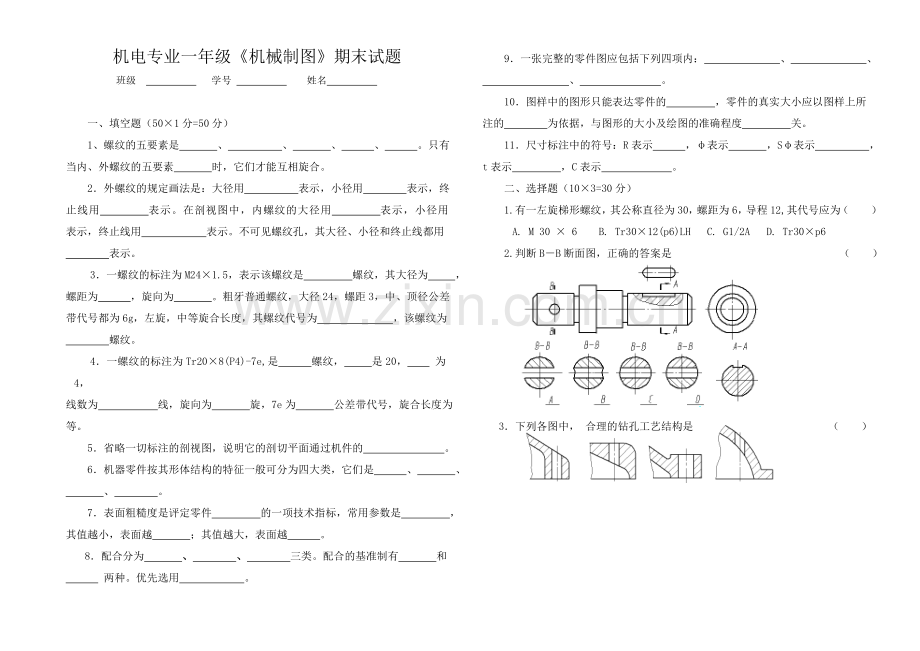

机电专业一年级《机械制图》期末试题
班级 学号 姓名

一、填空题（50×1分=50分）
1、螺纹的五要素是 、 、 、 、 。只有当内、外螺纹的五要素 时，它们才能互相旋合。
2．外螺纹的规定画法是：大径用 表示，小径用 表示，终止线用 表示。在剖视图中，内螺纹的大径用 表示，小径用 表示，终止线用 表示。不可见螺纹孔，其大径、小径和终止线都用
表示。
3．一螺纹的标注为M24×1.5，表示该螺纹是 螺纹，其大径为 ，
螺距为 ，旋向为 。粗牙普通螺纹，大径24，螺距3，中、顶径公差带代号都为6g，左旋，中等旋合长度，其螺纹代号为 ，该螺纹为
螺纹。
4．一螺纹的标注为Tr20×8(P4)-7e,是 　 　螺纹，　　 是20， 　 为4，
线数为　 　　 线，旋向为　 　旋，7e为　 　公差带代号，旋合长度为 等。
5．省略一切标注的剖视图，说明它的剖切平面通过机件的 。
6．机器零件按其形体结构的特征一般可分为四大类，它们是 、 、
、 。
7．表面粗糙度是评定零件　 　的一项技术指标，常用参数是　 ，其值越小，表面越　 　；其值越大，表面越　 　。
8．配合分为 、 、 三类。配合的基准制有 和
两种。优先选用 。
9．一张完整的零件图应包括下列四项内： 、 、
、 。
10．图样中的图形只能表达零件的 ，零件的真实大小应以图样上所注的 为依据，与图形的大小及绘图的准确程度 关。
11．尺寸标注中的符号：R表示 ，φ表示 ，Sφ表示 ，t表示 ，C表示 。
二、选择题（10×3=30分）
1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为（ ）
A. M 30 × 6 B. Tr30×12(p6)LH C. G1/2A D. Tr30×p6
2.判断B－B断面图，正确的答案是 （ ）

3．下列各图中， 合理的钻孔工艺结构是 （ ）

A B C D

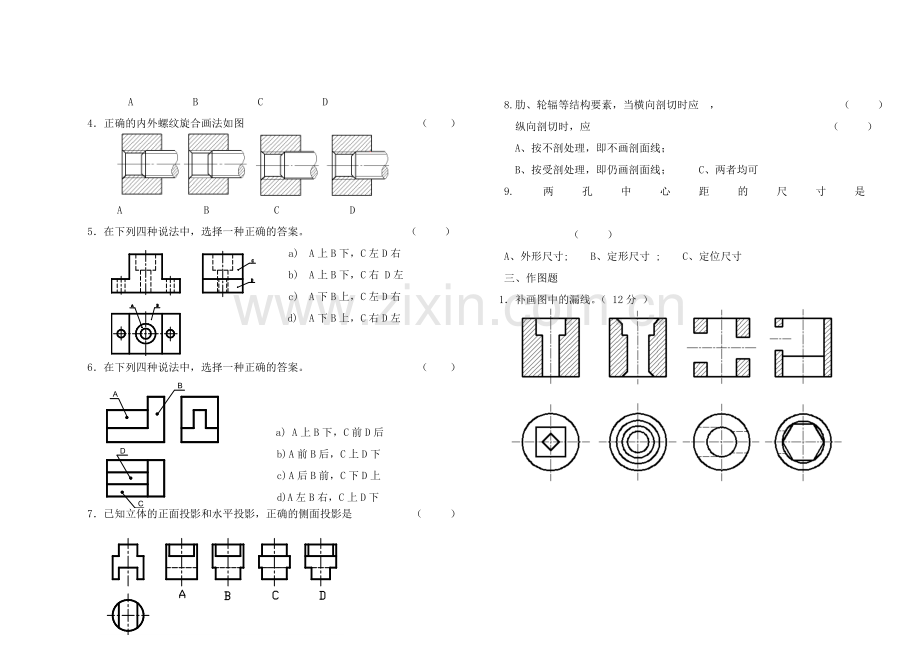

4．正确的内外螺纹旋合画法如图 （ ）

A B C D
5．在下列四种说法中，选择一种正确的答案。 （ ）
a) A上B下，C左D右
b) A上B下，C右 D左
c) A下B上，C左D右
d) A下B上，C右D左

6．在下列四种说法中，选择一种正确的答案。 （ ）

a) A上B下，C前D后
b) A前B后，C上D下
c) A后B前，C下D上
d)A左B右，C上D下
7．已知立体的正面投影和水平投影，正确的侧面投影是 （ ）

8.肋、轮辐等结构要素，当横向剖切时应 ，  （ ）
纵向剖切时，应 （ ）
   A、按不剖处理，即不画剖面线；
   B、按受剖处理，即仍画剖面线；   C、两者均可
9.两孔中心距的尺寸是                                       （ ）
A、外形尺寸;  B、定形尺寸 ;  C、定位尺寸
三、作图题
1．补画图中的漏线。（ 12分 ）

2．完成指定位置的移出断面图。（ 9分 ）

3．根据已给视图作出A向,B向和C向视图,并标注基本视图的名称。（12分）

4．将主视图改画成全剖视。（ 7分 ）

5、补全螺栓连接图中所缺的图线。(10分)

四、看图题（20分）

看懂主轴零件图，并回答下列问题，填空：
1. 零件用了个 图形，它们分别是 、 、 。
2. 零件Φ40这段的长度为 ，其表面粗糙度代号是 。
3. 轴上键槽尺寸其长度为 ，宽度为 ，深度为 ，
宽度尺寸公差为 。
4. 零件的 端为轴向尺寸的主要基准， 为径向尺寸基准。
5. 键槽的定位尺寸为 ，沉孔的定位尺寸为 。
6. Φ26的位置公差要求为，它的基准要素是 ，被测要素 ，公差项目是 ，公差值是 。
7. 在指定位置画出C-C移出断面图。
C-C
