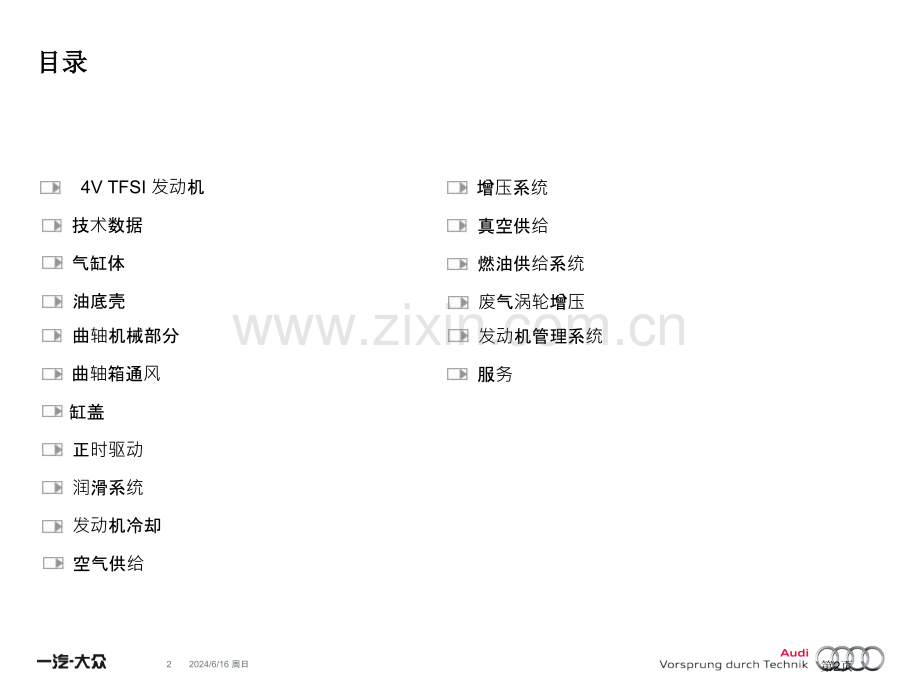

奥迪汽油机技术培训奥迪汽油机技术培训1.8TFSI2.0TFSI第1页2 2024/6/16 周日目录目录正时驱动 4V TFSI 发动机 技术数据 气缸体 油底壳曲轴机械部分 曲轴箱通风 缸盖 润滑系统 发动机冷却 空气供给 增压系统 真空供给 燃油供给系统 废气涡轮增压 发动机管理系统 服务 第2页3 2024/6/16 周日4V TFSI 发动机发动机 第3页4 2024/6/16 周日1.8l 4V TFSI 发动机技术数据发动机技术数据发动机代码:CABB 配置点火式发动机 排量（cm3）:1798 功率 kW(PS):118(160)/5000-6200 rpm 扭矩 Nm:250/1500-4200 rpm 缸径（mm）:82.5 冲程（mm）:84.2 压缩比:9.6:1 缸心矩（mm）:88 点火次序:1-3-4-2 发动机重量（kg）:144 发动机管理系统:Bosch MED 17.5 燃油（ROZ）:95/91 排气处理:三元催化反应器尾气排放:EU IV/LEV II 功率kW 扭矩 Nm Engine speed in rpm 第4页5 2024/6/16 周日闭式结构 GJL 250铸铁 5-轴承曲轴 链传动集成壳体 3-阶段液体喷射珩磨 活塞冷却用喷嘴在曲轴箱上 Contents 发动机机械部件发动机机械部件第5页6 2024/6/16 周日油底壳油底壳油底壳上部件油底壳上部件 铝合金(AlSi12Cu)辅助实现曲轴箱强化 安装油底壳 液态胶密封 蜂窝结构蜂窝结构 尼龙材料 预防车辆行驶中机油飞溅在回油路线设置了单向阀 油底壳上部件油底壳上部件 钢板 机油放油孔 液态胶密封 EX 322 New features in spark-ignition engines 1.8l TFSI Contents 第6页7 2024/6/16 周日曲柄连杆机构曲柄连杆机构5-轴承曲轴 钢制，感应硬化 8 平衡质量确保最正确内部平衡 2-材料主轴承(中间轴承做为轴向定位）连杆轴承上部为2材料，下部为3材料裂断梯形连杆 活塞销采取青铜衬套 铸造活塞头道环镶圈和带镀层活塞销 Contents 第7页8 2024/6/16 周日曲柄连杆机构曲柄连杆机构中间三个主轴承所用螺栓 EX 322 New features in spark-ignition engines 1.8l TFSI 第8页9 2024/6/16 周日曲柄边杆机构曲柄边杆机构平面平面齿轮 Positive connection 中央螺栓中央螺栓 Non-positive connection 优点:小元件实现大扭矩传递 小元件实现好轴向密封 第9页10 2024/6/16 周日曲轴箱通风系统曲轴箱通风系统经过缸体进行曲轴箱通风 工作原理类似 2.0l TFSI 新:细分离器们一起装饰盖内，使用旋风原理粗分离 发动机装饰盖第10页11 2024/6/16 周日曲轴箱通风曲轴箱通风Extraction point valveation valve Vane with spring Locking pin Rotor Camshaft Coil body Contents第11页12 2024/6/16 周日曲轴箱通风曲轴箱通风空气流量计 采集点 通风阀 PCV(主动通风)提供新鲜空气使水和燃油从机油中加以分离 第12页13 2024/6/16 周日曲轴箱通风曲轴箱通风带孔硅阀盘 壳体 O-形环密封盘 托架O-形环 压力弹簧盖 打开压力打开压力 流动方向流动方向 AB 流动方向流动方向 BA 100 15 hPa 流动方向流动方向 p/=7 hPa 第13页14 2024/6/16 周日缸盖缸盖横流缸盖 三层金属汽缸垫 进气道带有分隔片 气缸盖罩=梯形架 镀铬实心进气门，硬合金阀座 镀铬空心排气门，硬合金阀座 一个气门弹簧 摇臂采取滚针轴承 G40 装于气缸盖罩上 Contents 第14页15 2024/6/16 周日轴承支架轴承支架做为凸轮轴轴承同时供给凸轮轴所需机油提供凸轮轴调整所需机油 N205（凸轮轴调整器）支架第15页16 2024/6/16 周日凸轮轴调整系统凸轮轴调整系统 INA*INA Schaeffler KG 定子叶片 锁止销 转子 凸轮轴 线圈体 线圈 N205 衔铁阀杆 调整阀 Contents 第16页17 2024/6/16 周日正时链条驱动正时链条驱动2.正时驱动 1.平衡轴驱动 3.机油泵驱动 发动机旋转方向 正时张紧器 拧入张紧器 油泵张紧 第17页18 2024/6/16 周日平衡轴驱动平衡轴驱动拧入式张紧器 张紧轨 齿轮 没轨 齿链 齿轮传动 平衡轴 导轨 第18页19 2024/6/16 周日平衡轴在曲轴箱上布置平衡轴在曲轴箱上布置机油回油 保护管(侧视)Contents 第19页20 2024/6/16 周日润滑系统润滑系统熟悉机油循熟悉机油循环系系统部件并能解部件并能解释自自调整整泵是怎是怎样工作工作第20页21 2024/6/16 周日润滑系统润滑系统第21页22 2024/6/16 周日自调油泵工作自调油泵工作1 低低压2 高高压机油机油压力力 1.8l TMPI机油机油压力力 1.8l TFSI（非自（非自调泵）机油机油压力力 1.8l TFSI(自自调泵）)需要机油需要机油压力力 1.8l TFSI油油压第22页23 2024/6/16 周日自调油泵工作自调油泵工作第23页24 2024/6/16 周日油泵油泵第24页25 2024/6/16 周日油泵油泵第25页26 2024/6/16 周日自调油泵工作自调油泵工作第26页27 2024/6/16 周日机油循环系统练习机油循环系统练习目标熟悉油泵拆卸和安装.分组分成两组 练习全部组1.从发动机上拆卸油泵并重新装回2 在车上检验机油压力、机油压力开关和机油压力调整阀3 了解自调油泵工作原理时间15 min.拆装油泵30 min 检验油压、机油压力开关和机油压力调整阀10 min 讨论 辅助设备和工具工作单、发动机、ELSA,SSP 436第27页28 2024/6/16 周日润滑系统润滑系统26 12345678910 11 11 11 11 12 12 12 12 13 14 15 16 17 18 20 19 27 21 22 23 25 24 28 AAAAABBBBBBBBBBBBBBBBAAAACDCDDCDEEEEECCCAALow-pressure circuit High-pressure circuit Sump Crankcase Cylinder head Oil galleries Bearing bracket Auxiliaries mounting Oil separator A Camshaft bearings B Support element C Balancing shaft bearings D Connecting rod E Main bearings 第28页29 2024/6/16 周日机油滤清器、机油冷却器和附件支承机油滤清器、机油冷却器和附件支承机油冷却器 辅助支架 机油滤清器 皮带及张紧轮 冷却液入口 冷却液出口 机油出口 机油入口 机油压力传感器 机油返回(滤清器拆下)带弹簧锁止阀 Contents 第29页30 2024/6/16 周日发动机冷却发动机冷却散热器 冷却水泵 V51 机油冷却器 冷却液泵模块 涡轮增压器 膨胀罐 热交换器 冷却液管接头 第30页31 2024/6/16 周日发动机冷却发动机冷却带有水泵节温器壳体 Entry Exit 油泵驱动第31页32 2024/6/16 周日发动机冷却发动机冷却G62 出口入口回水管 节温器 水泵齿形带罩风扇叶片 平衡轴 i=0.59 第32页33 2024/6/16 周日空气供给总览空气供给总览中冷器r 进气管 空气滤清器曲轴箱通风废气涡轮增压器Contents 第33页34 2024/6/16 周日进气道模气道模块 第34页35 2024/6/16 周日燃油箱通风燃油箱通风中冷器 活性碳罐 增压状态下路线N80 油箱 单向阀非增压状态下路线)Contents 第35页36 2024/6/16 周日真空供给真空供给真空泵 进气道翻板电磁阀 N316 单向阀 真空单元制动助力器 Contents 第36页37 2024/6/16 周日真空供给真空供给高压油泵 真空泵 制动助力器Contents 第37页38 2024/6/16 周日真空供给真空供给转子 空气出口(巽动阀片)进入侧 压力侧 阀片 机油通道 第38页39 2024/6/16 周日燃料供给系统燃料供给系统高压油泵高压控制阀 N276燃油压力传感器 G247燃油滤清器PWM 信号来自发动机控制单元3031低压 3.5 6 bar高压 50-150 bar油轨EX 322 New features in spark-ignition engines 1.8l TFSI Contents第39页40 2024/6/16 周日高压端高压端高压泵 高压控制阀 N276 燃油压力传感器 G247 喷嘴 65 Volt 从油箱来低压 排气凸轮轴 Rail 四凸轮 第40页41 2024/6/16 周日高压油泵高压油泵连接油轨 压力限制阀 连接低压输入室压力缓冲第41页42 2024/6/16 周日高压油泵高压油泵-工作原理工作原理Intake strokeDelivery strokePiston travelI N276Flow reduction timeDelivery chamberDelivery chamberDelivery chamberDelivery chamberFEIVFEIVFEIVFEIVFFlow force EKPFSpringFSpringFSpringFSpringFFlow force EKPFFlow force EKPFFlow force EKPFDelivery pressureFDelivery pressureFDelivery pressureFDelivery pressureEiVAuVContents第42页43 2024/6/16 周日喷油嘴喷油嘴六孔喷嘴 喷射角度 50 改进排气质量 降低爆震趋热 电磁阀 激磁电压 65V 第43页44 2024/6/16 周日废气涡轮增压废气涡轮增压-歧管模块歧管模块Contents 第44页45 2024/6/16 周日废气涡轮增压废气涡轮增压-歧管模块歧管模块Contents 第45页46 2024/6/16 周日发动机管理系统发动机管理系统新一代发动机管理系统 Bosch MED 17.5 硬件及软件均为新开发 使用了新处理器 除燃烧过程控制外，还保留着原来功效如，读取油门踏板位置、激活风扇等 程序控制替换信号:Low-pressure sensor in the fuel system 连续氧传感器评价第46页47 2024/6/16 周日工作模式工作模式在全部工作模式下Lambda=1,例外:起动阶段有轻微加浓 高压 分层:发动机起动时 HOSP(均质 分层):起动后几秒钟 程序控制暖机阶段两次喷射从水温80C起与进气同时喷射 进气道翻板从 3000 rpm 打开第47页48 2024/6/16 周日Audi valvelift system练习练习目标能够解释Audi valvelift system 是怎样工作知道AVS和以前V6发动机类似系统区分.了解维修工作和专用工具分组分成三组，每组独立工作练习一组解释V6FSI和4缸FSI两种发动机AVS区分二组解释在什么条件下大小凸轮发生转换?三组解释系统出现故障后反应是什么，怎样检验？全部组使用诊疗仪对系统进行检验时间20 min.完成任务 5 min.展示内容(每组).20 min.使用诊疗仪就车进行检验辅助设备和工具SSP 436,工作单、白板、发动机和汽车第48页49 2024/6/16 周日实践实践-Audi valvelift system目标熟悉装备有AVS系统发动机缸盖工作分组分成三组 实践全部组1.从发动机上拆卸缸盖并重新安装.2.拆卸并重新安装凸轮轴时间1h,30 min.工具及设备工作单,发动机,ELSA,专用工具第49页Danke第50页
