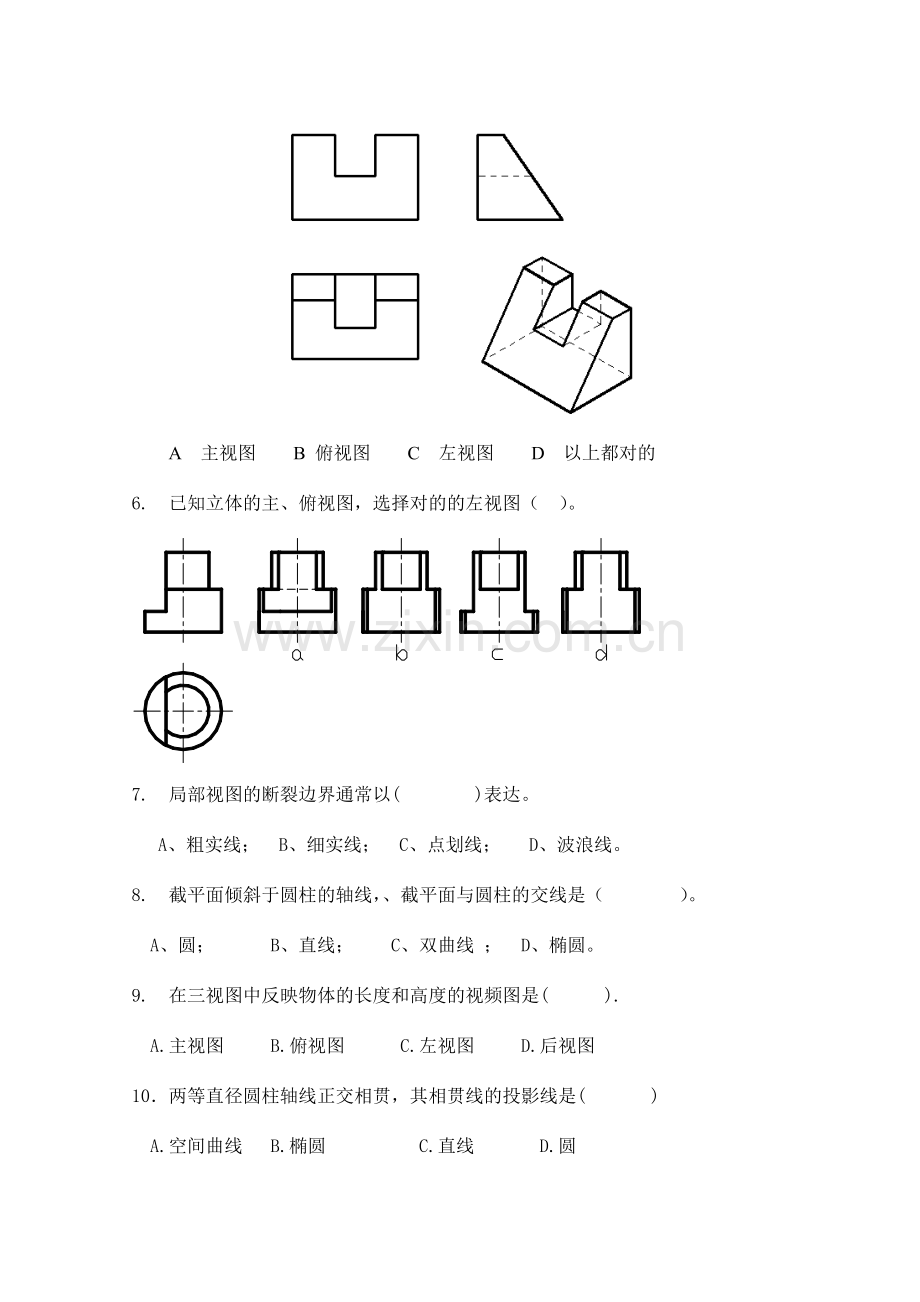

1、一、单项选择题（每小题3分，共计30分）1. A 3 号与A 4号 图纸幅面尺寸的关系是（ ）。A 1倍 B 2倍 C 3倍 D 4倍2. 细虚线用来画（ ）线条。A 不可见轮廓线 B 可见轮廓线 C 尺寸线 D 中心线3. 关于下图A、B、C三点位置关系描述错误的是（ ）。A A点在B点的前面 B A点在B点的上面C A点在C点的前面 D A点在C点的上面4. 下述三个模型的视图中不对的的一个是（ ） （A） (B) (C)5. 下图中，主、俯、左三个视图中对的的视图是（ ）A 主视图 B 俯视图 C 左视图 D 以上都对的6. 已知立体的主、俯视图，选择对的的左视图（）。7. 局部视图的断
2、裂边界通常以( )表达。A、粗实线； B、细实线； C、点划线； D、波浪线。8. 截平面倾斜于圆柱的轴线，、截平面与圆柱的交线是（ ）。A、圆； B、直线； C、双曲线 ； D、椭圆。9. 在三视图中反映物体的长度和高度的视频图是( ).A.主视图 B.俯视图 C.左视图 D.后视图10两等直径圆柱轴线正交相贯，其相贯线的投影线是( )A.空间曲线 B.椭圆 C.直线 D.圆二、填空题（每空1分，共计20分）1孔和轴之间的配合有松有紧，国家标准规定配合分三类： 、 和 。2标注角度尺寸时，角度的数字一律写成 方向。3平面图形中所注的尺寸，按其作用可分为两类；即 和 。4三视图之间的三等规律是
3、 ， ， 。5外螺纹牙顶的投影用 线表达；牙底的投影用 线表达，螺纹长度终止线用 表达。6在剖视图中，通用剖面线应以适当角度绘制，一般与重要轮廓或剖面区域的对称线成 角。7正等轴测图的轴间角是 ，斜二轴测图的X与Z轴之间的角度是 。8螺纹三要素是 、 、 。9在齿数不变的情况下，齿轮模数m愈大，轮齿就 ；标准轮齿的压力角 。三、绘图题（每小题10分，共计50分）1. 已知点A距H面为25，距V面为15,距W面为20，B点坐标为（20，10，15），点C在A点之左10，A之前15，A之上12，试作A、B、C三点的三面投影。（10分）。2. 过A点作属于平面三角形ABC的水平线（10分）。3.完毕被截切曲面立体的三面投影（10）分。4.求相贯线的投影（10分）。5.根据轴测图补全三视图中所缺的线条（10分）。A卷答案及评分标准一、单项选择题（本大题共 10 小题，每小题3分，共 30 分。）1-5 BACCD 6-10 ADDAC二、填空题（每空1分，共 20 分）1. 间隙、过盈、过渡2. 水平3. 定形尺寸、定位尺寸4. 高平齐、长对正、宽相等5. 粗实线、细实线、粗实线6. 457. 120、908. 牙型、直径、螺距9. 越大、20三、绘图题（共50分）1.（10分）2.（10分）3.（10分）4.（10分）5. （10分）
