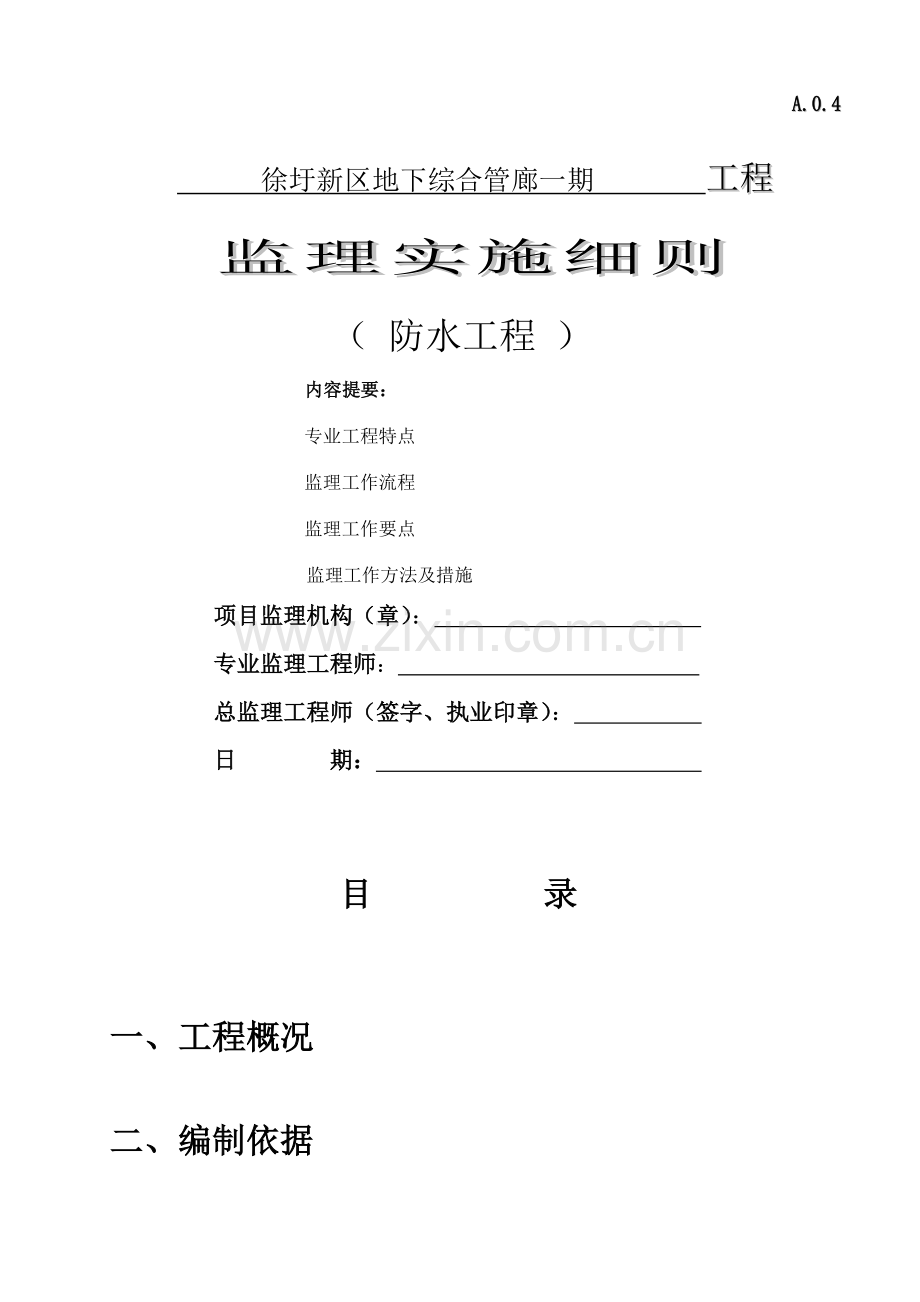

A.0.4
　　　徐圩新区地下综合管廊一期 　工程
监理实施细则
（ 防水工程 ）
内容提要：
专业工程特点
监理工作流程
监理工作要点
监理工作方法及措施
项目监理机构（章）：　　　　 　 　　　
专业监理工程师：
总监理工程师（签字、执业印章）：　 　 　 　
日 期：　　　　　　 　 　 　

目     录

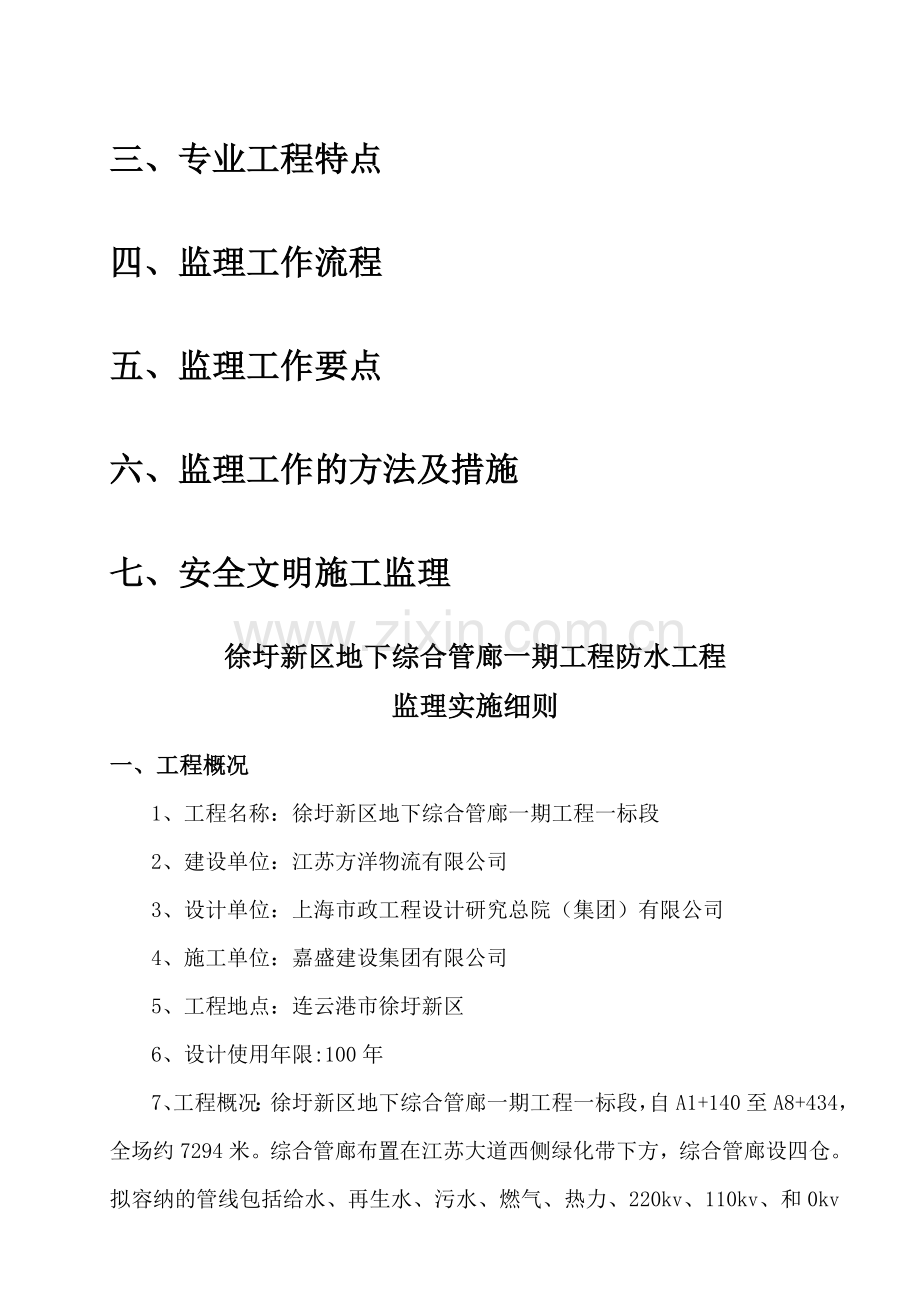

一、 工程概况
二、编制依据
三、专业工程特点
四、监理工作流程
五、监理工作要点
六、监理工作的方法及措施
七、安全文明施工监理
徐圩新区地下综合管廊一期工程防水工程
监理实施细则
一、工程概况
1、工程名称：徐圩新区地下综合管廊一期工程一标段
2、建设单位：江苏方洋物流有限公司
3、设计单位：上海市政工程设计研究总院（集团）有限公司
4、施工单位：嘉盛建设集团有限公司
5、工程地点：连云港市徐圩新区
6、设计使用年限:100年
7、工程概况：徐圩新区地下综合管廊一期工程一标段，自A1+140至A8+434，全场约7294米。综合管廊布置在江苏大道西侧绿化带下方，综合管廊设四仓。拟容纳的管线包括给水、再生水、污水、燃气、热力、220kv、110kv、和0kv电力、通信等市政管线。防水等级为二级，变形缝处1米内防水等级为一级。变形缝部位采用带钢边橡胶止水带、聚硫密封胶等，主体结构底板、壁板和顶板采用自粘胶膜防水卷材，水平施工缝采用钢板止水带。
二.编制依据
1、工程设计施工图、设计变更、设计交底及图纸会审纪要；
2、《地下工程防水技术规范》（GB50108-2008）；
3、《地下防水工程质量验收规范》（GB50208-2011）；
4、《建筑工程施工质量验收统一标准》(GB50300-2013)；
5、《建设工程监理规范》 GB50319-2013
6、《给水排水工程混凝土构筑物变形缝设计规程》CECS117：2000
7、《地下建筑防水构造》10J301
8、《种植屋面用耐根穿刺防水卷材》J/C1075-2008
9、《混凝土结构工程施工质量验收规范》GB50204-2015
10、现行有关规范及规定。
三、专业工程特点：
1、防水构造
（1）混凝土结构采用强度等级为C45防水混凝土，抗渗等级P8。
（2）底板采用1.2mm厚高分子自粘胶膜防水卷材带工带料、500μm厚防腐涂料、50mm厚c20细石混凝土保护层。
（3）顶板采用500μm厚防腐涂料、1.2mm厚高分子自粘胶膜防水卷材、耐根穿刺防水卷材，50mm厚聚乙烯板保护层、50mm厚c20细石混凝土保护层。
（4）侧墙采用500μm厚防腐涂料、1.2mm厚高分子自粘胶膜防水卷材、50厚聚苯乙烯板保护层。
（5）变形缝部位防水构造：
①底板变形缝部位防水构造大样

②侧墙变形缝部位防水构造大样

③顶板变形缝部位防水构造大样

四、 监理工作流程：
1、 防水工程分包及施工方案审核程序

检查分包资质、质量保证体系、人员情况

承包单位申报
防水施工方案

专业监理工程师审核

施工方案审批
（总监）
有修改意见

将审批后的方案返回
承包单位

按照施工方案实施

2、防水材料监理工作流程
不合格
合格
施工单位在指定部位使用
签认《材料（构配件）、设备进场使用报验单》
试验结果
限期退场或更换供应单位
重选供应单位
不同意
同意
施工单位填报材料、设备供应商资质
监理审核
施工单位填报《材料（构配件）、设备进场使用报验单》
1.审核厂家证明资料
2.必要时到厂家考察
见证取样送检
取样员、见证员
必要时平行检验
监理工程师
审核材料的质量证明
监理工程师

3、施工过程质量控制监理流程
防水施工
1．基础资料齐备
2．原材料合格
3．上道工序合格

工序施工

不合格

承包商自检
填报工序质量报验表

合格

专业监理工程师
验收批复

合格

进入下道工序

五、监理工作要点及目标值：
本工程防水等级为二级，变形缝1m 范围内部位为一级防水，防水要求见图3.01（GB50208-2011《 地下防水工程质量验收规范》）。仔细审批施工方案，掌握所用材料的规格、形式及关键技术参数、使用部位、所要复试、检测的项目。按规范及图纸设计要求，部分防水材料的材料性能图纸高于规范，按图纸和规范要求较高的为标准对材料进行复试、送检，。

1、橡胶止水带质量控制：
（1）本工程使用的中埋式止水带为钢边橡胶止水带CB型（中球空心），背贴式止水带为橡胶EB型止水带（中间凸起内有空洞），除设计明确宽度外，所有止水带宽度不得低于30厘米（根据埋深）。两种止水带都是B型而非S型。B型止水带用于变形缝，S型用于施工缝，J型用于抗老化。
（2）中埋式止水带安装应沿结构厚度的中心线将止水带的两翼分别埋入混凝土结构中，中孔中心对准变形缝中心。止水带固定在钢筋上间距不得大于400mm，且固定牢固。背贴式止水带中心对准变形缝中心，严防偏心。转角处宜用直角连接件，或做成大圆角。安装中埋式止水带以细铁丝悬吊于钢筋上固定(预埋钢筋间距为2m、长度为300mm)，在顶、底板水平安装时使止水带形成盆式，以避免止水带下的气体在混凝土浇捣时无法逸出，形成孔隙。止水带设置时不可翻转、扭曲，如发现破损立即更换。在混凝土浇筑前应避免止水带被污物和水泥砂浆污损，表面有杂质须清理干净，以免混凝土与其咬合不紧密形成渗水通道。接触止水带的混凝土灌注应加强振捣，振捣时应竖直向止水带的两边(距离)进行，保证混凝土自身密实，不应出现粗骨料集中和漏振现象，水平向止水带下充满混凝土并充分振捣。水带安装无裂缝和气泡，不得重叠，接缝应平整、牢固，不得有裂口和脱胶现象；止水带不得穿孔或用铁钉固定；止水带施工严禁阳光下暴晒，采用草袋覆盖，避免橡胶老化。止水带接头应采用热压焊接，在安装止水带的位置放出安装线止水带的接槎不得设在拐角处，应在高水位、便于接头热熔施工处，止水带接头部位的拉伸强度指标应不低于母材的80%。背贴式卷材处混凝土模板必须混凝土强度达到80%方可拆除。
（3）橡胶止水带接头熔接质量控制：
①钢边橡胶止水带需要熔接的两端头搭接处中间留下长30～40mm的空间用于接头熔接、干净生胶片的连接。如果生胶片占有灰尘须用干净布擦干净灰尘或用打磨机将生胶片表面打磨干净后才能使用。在已打磨光滑的钢边两面涂刷橡胶与金属粘结剂。在加工打磨钢板橡胶止水带连接端头的同时预热橡胶止水带的熔接模具，预热时间按电热丝的发热功率约在30分钟。目的是将模具温度控制在140～150℃度之间。当温度计显示模具温度已到140～150℃即可进行后续步骤。把需要熔接钢边橡胶止水带两端头放入橡胶熔接模具底模的中间，连接处放满生胶片。按模具的孔洞对中，轻轻放置熔接模具的顶模。在安放模具顶模的过程中要避免生胶片和熔接端头的跑位，如果过程中钢边橡胶止水带需熔接的两端头跑位，需重复此步骤，确保熔接两端头的正确位置。
②用千斤顶将安放好的顶模具加压。此步骤注意的是：第一次千斤顶加压压力不要过大，加压至模具顶模和底模之间距离在20mm左右。待熔接钢边橡胶止水带的生胶片硫化一段时间，约5～10分钟后再进行千斤顶的二次加压。千斤顶二次加压是将模具缝隙加压至设计钢边橡胶止水带断面。加压后，保持模具温度在140～150℃之间，时间约20～30分钟即可开模。
③开模检查。如检查发现生胶片熔合不饱满，存在缺胶、开裂、分层等现象需返回重新开始钢板橡胶止水带的端头热熔接。检查橡胶止水带接头处熔合饱满，不脱胶。
④将已熔接好的钢边止水带的钢边连接处用钉子或钢丝连接好，或将此接头连接处的钢边焊接牢固。再次检查接头的熔接质量和钢边的连接质量，质量合格后可将熔接后的钢边橡胶止水带放置至温度降至常温后，开始钢边橡胶止水带在施工缝处的加固安装。
⑤止水带接头熔接完成后，及时见证送检，作工艺性检测，才允许现场止水带接头焊接，合格后开始在变形缝处加固安装。
2、镀锌止水钢板施工质量检查：
（1）检查质保资料，包括焊条质保资料。
（2）检查焊条是否为E43 2.0焊条。
（3）检查钢板规格是否为3.0mm厚、 300宽带折边。
（4）检查钢板搭接长度是否大于20mm，采用四面围焊。
（5）检查焊缝质量，是否有孔洞、烧穿，是否严密。
（6）检查止水钢板固定情况，是否牢固、居中。
3、防腐涂料施工质量控制：
（1）检查质保资料，包括涂料、稀释剂合格证，使用说明书、型式检验报告等，防腐年限要达到20年。材料及时取样、复试、送检。
（2）做10平米试验区，7天后检测膜厚及粘结力，达不到1.5MPa时，再做20平米试验区，7天后再检测，不合格重新做涂层配套设计和试验。
（3）大面积施工后，7天后现场检测，每50平米随机检测一点，不少于30点，平均厚度不小于500微米，最小干膜厚度不小于75%设计厚度。
4、密封材料嵌填施工施工质量控制：
检查密封材料嵌填施工时，应符合下列规定：
（1）缝内两侧基面应平整干净、干燥，并应刷涂与密封材料相容的基层处理剂；
（2）嵌缝底部应设置背衬材料；
（3）嵌填应密实连续、饱满，并应粘结牢固。
（4）变形缝施工过程中温度低于10℃时不应热浇封缝剂；变形缝嵌缝材料施工前应对变形缝进行检查，并检查凹槽内混凝土是否打毛和清扫干净；
5、高分子自粘胶膜防水卷材施工质量控制：
本工程所采用的高分子自粘胶膜防水卷材宜采用预铺反粘法施工，检查是否满足下列规定：
（1）卷材宜单层铺设；
（2）在潮湿基面铺设时，基面应平整坚固、无明显积水；
（3）卷材长边应采用自粘边搭接，短边应采用胶结带搭接；立面施工时，
在自粘边位置距离卷材边缘10-20mm内，每隔400-600mm应采用机械固定，并应保证固定位置被卷材完全覆盖，立面卷材接槎的搭接宽度应为100mm，且上层卷材应盖过下层卷材。
（4）浇筑结构混凝土时不得损伤防水层。
（5）混凝土结构施工完成后，铺贴立面卷材时，应先将接槎部位的各层卷材揭开，并应将其表面清理干净，如卷材有局部损伤，应及时进行修补。
（6）、铺贴防水卷材的基层表面必须平整、牢固、清洁、干燥，并经验收合格。基层表面不得有空鼓、开裂、起砂、脱皮等缺陷。基层表面如有残留的砂浆硬块及突出部分应铲除干净；穿过地面或墙面的预埋管件处做法必须符合设计和规范的规定。
（7） 铺贴卷材时应控制胶粘剂涂刷与卷材铺贴的间隔时间，排除卷材下面的空气，并辊压粘结牢固，不得有空鼓。卷材应平整、顺直，搭接尺寸正确，不得有扭曲、皱折。
8）细部构造处防水卷材施工要点检查如下几点：
1、防水卷材加强层位置、尺寸要符合图纸设计要求。
2、侧墙穿管部位防水卷材粘贴方式方法。
3、转角处防水卷材的粘贴方式方法。
6、防水混凝土施工质量控制：
防水混凝土的配合比经试验确定，并符合图纸及相关规范要求，设计使用年限100年需做耐久性试验。混凝土结构采用强度等级为C45防水混凝土，抗渗等级P8.水泥宜采用42.5普通硅酸盐水泥，水胶比不大于0.40，氯离子含量不超过凝胶材料总量的0.10%，各类材料的总碱量不得大于3kg/m3。防水混凝土采用预拌混凝土时，入泵坍落度宜控制在120mm-160mm,坍落度每小时损失不应大于20mm，坍落度总损失值不应大于40mm。防水混凝土终凝后立即进行养护，养护时间不得少于14d。
混凝土抗渗试件留置应满足GB50208-2011《地下防水工程质量验收规范》
见下表。见证现场做混凝土抗压及抗渗试块。

7、耐根穿刺层施工质量控制：
根据《种植屋面建筑构造》14J206图集要求：
（1）5.1条厚度 改性沥青类防水卷材厚度不小于4.0mm，塑料、橡胶类防水卷材不小于1.2mm。
（2）6.1.2 普通防水层材料应符合相应使用部位的国家现行有关标准和设计要求。
（3）6.1.3耐根穿刺防水层材料应通过耐根穿刺性能试验，试验方法应发和现行行业标准《种植屋面用耐根穿刺防水卷材》JC/T 1075的规定，并由具有资质的检测机构出具合格检验报告方可使用。
（4）6.1.4耐根穿刺防水材料应具有耐霉菌腐蚀性能。
（5）6.1.5改性沥青类耐根穿刺防水材料应含有化学阻根剂。
检查材料是否满足规范要求，防水卷材是否按规范要求送检。基层是否清理干净，防水卷材的搭接宽度是否为100mm，卷材铺贴是否平整、顺直，是否有扭曲、皱折现象。
六、监理工作的方法及措施：
1、事前控制
（1）审查资质：
审查是否由持有资质等级证书的防水专业队伍进行施工，主要施工人员是否持有省级以上建设行政主管部门或其指定单位颁发的执业资格证书。
（2）审核方案：
防水工程施工前，施工单位应根据设计图纸、图纸会审及相关技术要求，充分掌握工程主体及细部构造的防水技术要求。施工单位编制满足施工现场实际指导施工的防水工程的施工专项方案。经监理审核批准后，方可按方案实施。
（3）检查材料：
检查所用材料是否满足图纸及规范要求。需要复检的防水材料必须经监理见证取样送检后，经具备相应资质的检测单位进行检测，并出具合格的产品性能检测报告后方可使用。
2、事中控制
（1）防水工程所用防水材料，应有产品的合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和图纸设计要求。对进场的防水材料的外观、品种、规格、包装、尺寸和数量等进行检查验收，并按图纸设计要求及有关规范标准抽样复验，并提出试验报告，不合格的材料不得在工程中使用。
（2）卷材防水层的基层应牢固，基层应清洁、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应按照图纸设计要求及相关规范、标准施工。
检验方法：观察检查和检查隐蔽工程验收记录。
（3）卷材防水层的搭载接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓波等缺陷。
检查方法：观察检查。
（4）侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。
检查方法：观察检查。
卷材搭接长度的允许偏差为-10mm。
检验方法：观察和尺寸检查。
（5）变形缝用止水带、填缝材料和密封材料必须符合设计要求。
检验方法：检查产品合格证、产品性能检测报告和材料进场检验报告。
变形缝防水构造必须符合设计要求：
检验方法：观察检查和检查隐蔽工程验收记录
（6）中埋式止水带埋设位置应准确，其中间空心圆球与变形缝中心应重合到位。
检验方法：观察检查和检查隐蔽工程验收记录。
（7）中埋式止水带的接缝应设在边墙较高位置上，不得设在结构转角处；接头宜采用热压焊接，接缝应平整、牢固、不得有裂口和脱胶现象。
检验方法：观察检查和检查隐蔽工程验收记录。
3、 质量安全问题的处理方法：
对存在质量、安全问题的工序项目监理部及时签发监理通知书，督促施工单位整改处理，如出现拖延整改、拒不整改、抗拒整改等严重违规行为，将责令停工整改，并通知建设单位及建设行政主管部位。
4、 其他监理方法：
实行样板制度，样板施工完成经验收合格后进行大面的施工。还有诸如：工地例会、专题会议、监理工程师通知单、监理工程师联系单、暂停令、备忘录等。
5、 验收程序：
施工单位自检、互检、专检合格后，报监理单位验收，验收合格后方可进入下道工序施工。
七、安全文明施工监理：
1、严格按照有关法律及相关规范要求审核施工方报送的防水施工专项方案，并认真按已审批的各项方案督促施工单位施工作业。
2、检查施工现场安全文明施工情况，发现施工单位违规操作行为及时制止。
3、定期组织施工单位项目经理、安全员对现场安全文明施工情况及安全隐患进行检查、排查，发现问题及时要求施工单位进行整改，并形成相应的面资料。
4、根据相关规范、标准要求施工单位要做到绿色施工、环保施工、避免污染。
5、根据连云港市相关安全、文明施工规定要求承包单位进行施工，确保施工现场文明、整洁。
. . . .
