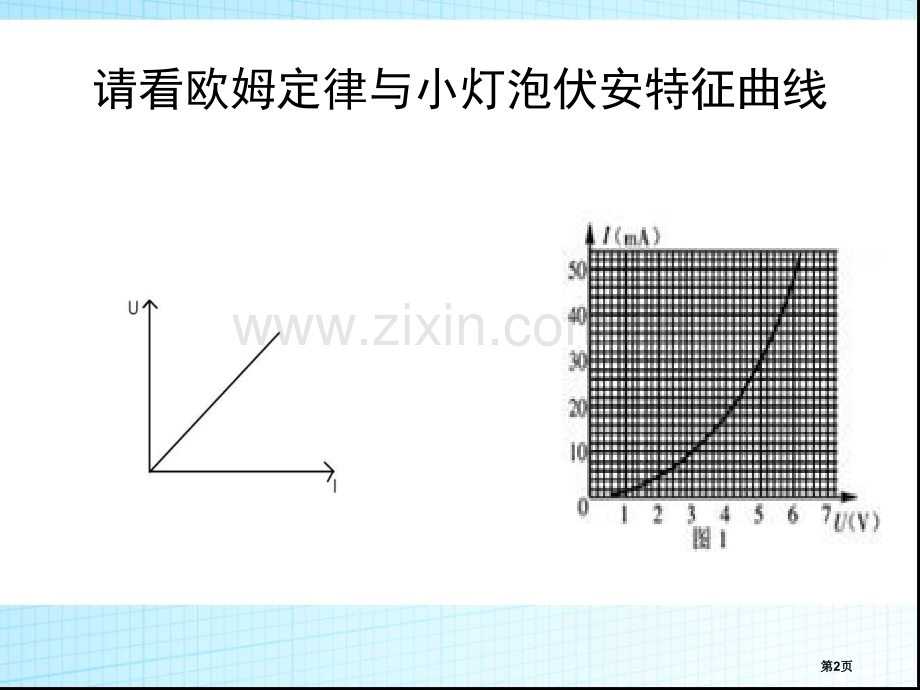

三极管特征曲线测试第第1页页请看欧姆定律与小灯泡伏安特征曲线第第2页页大家想想：什么是三极管特征曲线？请同学猜测它特征曲线是怎样？第第3页页试验原理晶体管伏安特征曲线是描述三极管各端电流与两个PN结外加电压之间关系一个形式，其特点是能直观、全方面反应晶体管电气性能外部特征。三极管电路分类1.共射集电路；2.共基极电路；3.共集电极电路。本试验主要测试共射集电路特征曲线 第第4页页输入特征即Uce为某一数值时，Ube与Ib关系输出特征即Ib为某一数值时，Uce与Ic关系怎样测得三极管输入特征曲线？输怎样测得三极管出特征曲线？第第5页页实验器材 1)1)万用表万用表 2)2)直流稳压电源（直流稳压电源（0-300-30V)V)3)3)直流微安表直流微安表 4)4)直流毫安表直流毫安表 5)5)直流毫伏表直流毫伏表6 6）1010千欧，千欧，100100千欧电位器；千欧电位器；1010千欧，千欧，1 1千欧电阻；千欧电阻；PNPPNP和和NPNNPN型三极管若干只型三极管若干只第第6页页第第7页页三极管Ube与Ib关系Ube=0(v)00.2 0.4 0.6 0.8 1.2 1.4 Ib(uA)Uce=0VUce=1VUce=3V第第8页页三极管Uce与Ic关系Uce(V)Uce(V)Ic(mA)Ic(mA)Ib(uA)Ib(uA)0 020204040606080801001000 00.20.20.40.40.60.61 15 51010第第9页页三极管特征曲线是否与欧姆定律或小灯泡伏安特征曲线相同？第第10页页第第11页页v（1）UBE=0一条曲线与二极管正向特征相同。这是因为UCE=0时，集电极与发射极短路，相当于两个二极管并联，这么IB与UCE 关系就成了两个并联二极管伏安特征。（2）UCE由零开始逐步增大时输入特征曲线右移，而且当UCE数值增至较大时，各曲线几乎重合。第第12页页第第13页页n n截止区：在此区域里，三极管发射结和集电结都截止区：在此区域里，三极管发射结和集电结都处于反向偏置状态，三极管失去了放大作用，集处于反向偏置状态，三极管失去了放大作用，集电极只有微小穿透电流。电极只有微小穿透电流。放大区：在此区域内，特征曲线近似于一簇平行放大区：在此区域内，特征曲线近似于一簇平行等距水平线，等距水平线，IcIc改变量与改变量与IBIB变量基本保持线性关变量基本保持线性关系系 ，就是说在此区域内，三极管含有电流放大作，就是说在此区域内，三极管含有电流放大作用。用。n n饱和区：饱和区：UCEUCE较小时，较小时，IcIc即使增加，但即使增加，但IcIc增加不增加不大，即大，即IBIB失去了对失去了对IcIc控制能力。饱和时，三极管控制能力。饱和时，三极管发射结和集电结都处于正向偏置状态。发射结和集电结都处于正向偏置状态。第第14页页知识点回顾：n n特征曲线：n n1.输入特征曲线：Uce1V后全部输入特征曲线基本上是重合。n n2.输出特征曲线：分为放大区、饱和区和截止区。n n三极管应用：n n让三极管处于放大区时才能起到放大作用；即使发射集正偏，集电极反偏。第第15页页 三极管是最惯用电子元器件之一三极管是最惯用电子元器件之一,除除了放大作用外了放大作用外,还作为电子开关使用。还作为电子开关使用。请同学们下去查阅电子开关是怎样工作？第第16页页此次课程结束，谢谢！第第17页页
