C25普通混凝土配合比设计说明.doc

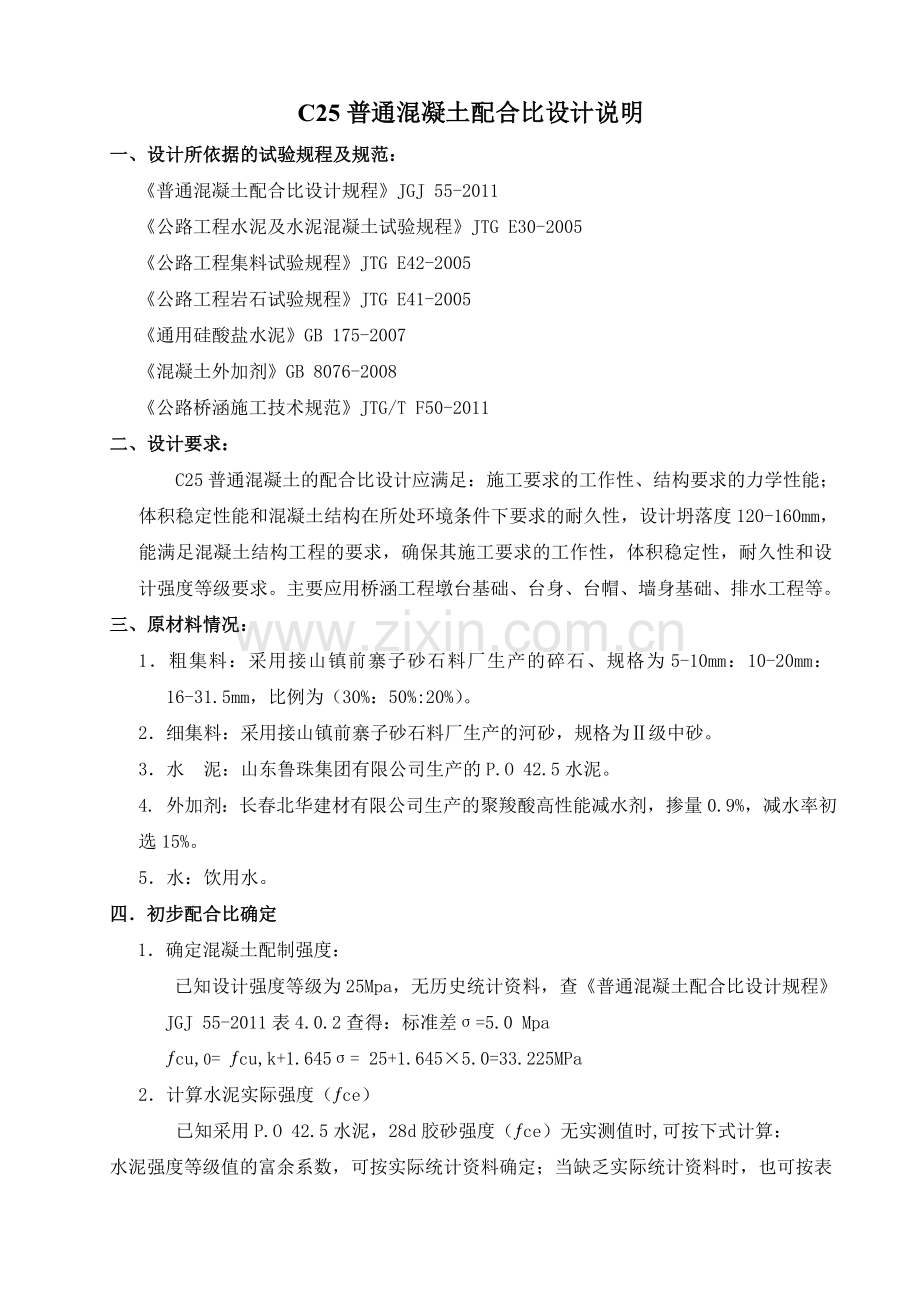

C25普通混凝土配合比设计说明一、设计所依据的试验规程及规范：普通混凝土配合比设计规程JGJ 55-2011公路工程水泥及水泥混凝土试验规程JTG E30-2005公路工程集料试验规程JTG E42-2005 公路工程岩石试验规程JTG E41-2005通用硅酸盐水泥GB 175-2007 混凝土外加剂GB 8076-2008公路桥涵施工技术规范JTG/T F50-2011二、设计要求：C25普通混凝土的配合比设计应满足：施工要求的工作性、结构要求的力学性能；体积稳定性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度120-160mm，能满足混凝土结构工程的要求，确保其施工要求的工作性，体积稳定性，耐久性和设计强度等级要求。主要应用桥涵工程墩台基础、台身、台帽、墙身基础、排水工程等。三、原材料情况：1粗集料：采用接山镇前寨子砂石料厂生产的碎石、规格为5-10mm：10-20mm：16-31.5mm，比例为（30%：50%:20%）。 2细集料：采用接山镇前寨子砂石料厂生产的河砂，规格为级中砂。3水 泥：山东鲁珠集团有限公司生产的P.O 42.5水泥。4. 外加剂：长春北华建材有限公司生产的聚羧酸高性能减水剂，掺量0.9%，减水率初选15%。5水：饮用水。四初步配合比确定1确定混凝土配制强度：已知设计强度等级为25Mpa，无历史统计资料，查普通混凝土配合比设计规程 JGJ 55-2011表4.0.2查得：标准差=5.0 Mpacu,0= cu,k+1.645= 25+1.6455.0=33.225MPa2计算水泥实际强度（ce） 已知采用P.O 42.5水泥，28d胶砂强度（ce）无实测值时,可按下式计算：水泥强度等级值的富余系数，可按实际统计资料确定；当缺乏实际统计资料时，也可按表5.1.4选用42.5水泥c=1.16。ce =c ce.g=1.1642.5=49.3MPa 3计算水胶比（W/B）：查普通混凝土配合比设计规程JGJ 55-2011表5.1.2回归系数=0.53, =0.20混凝土所处潮湿环境，查普通混凝土配合比设计规程JGJ 55-2011表3.0.4允许最大水胶比为0.60符合耐久性要求，依据强度和耐久性要求设定水胶比，根据经验最佳水胶比选取0.50。4计算用水量（mw0）：已知:拌和物坍落度120-160mm，碎石最大粒径为31.5mm,查普通混凝土配合比设计规程JGJ 55-2011表5.2.1-2，又经多次试拌，选取混凝土单位用水量为176kg/m3，mwo=176(1-15%)=1505计算水泥用量（mco）：则水泥用量：mco=150/0.50=300kg/m3。 6选定砂率： 已知集料采用碎石，最大粒径31.5mm，水胶比W/B=0.50.由普通混凝土配合比设计规程JGJ 55-2011表5.4.2选用砂率s=39.0%。 7计算砂、碎石用量（质量法）：已知：单位用胶凝材料用量mco=300kg/m3，单位用水量mwo=150kg/m3，砂率s=39.0%；每立方混凝土拌合物的假定质量mcp=2400 kg/m3ms0+ mg0= mcp- mco- mwo=2400-300-150=1950kg/m3ms0=195039.0%=760kg/m3mg0=1950-760=1190kg/m38已知胶凝材料用量300kg/m3，水胶比为0.50、砂率为39.0%；外加剂掺量为0.9%，则计算基准配合比各材料用量为（kg/m3）：mc0：ms0 ：mg0：mao:mwo= 300：760：1190：2.70：150五计算平行配合比：保持用水量不变，以基准配合比W/B=0.500.05进行计算，砂率可分别增加和减少1%，进行调整计算平行配合比。根据基准配合比计算方法，可得各平行配合比。1.水胶比为0.45、砂率为38.0%，各材料用量为（kg/m3）： mc0：ms0 ：mg0：mao:mwo= 333：728：1189：3.00：1502.水胶比为0.50、砂率为39.0%，各材料用量为（kg/m3）： mc0：ms0 ：mg0：mao:mwo= 300：760：1190：2.70：1503.水胶比为0.55、砂率为40.0%，各材料用量为（kg/m3）： mc0：ms0 ：mg0：mao:mwo= 273：791：1186：2.46：150 六试验室配合比确定： 根据初步配合比调整，提出基准配合比；经试验，各混凝土配合比性能如下表： 试 验 情 况配 合 比水 胶 比每立方米混凝土中各种材料试配用量（Kg）砂率%坍落 度 mm实 测 密度 kg/m3抗压强度(Mpa)水泥mCo砂mso碎石mgo水mwo聚羧酸高性能减水剂7天28天调整配合比0.4533372811891503.0038125239035.338.2基准配合比0.5030076011901502.7039140238032.435.6调整配合比0.5527379111861502.4640155237029.830.9 七最终配合比选定： 通过强度检验，根据经济性、适用性、工作性等方面综合考虑，选取水胶比为0.50，可以满足施工要求。确定试验室配合比为（kg/m3）：mc0：ms0 ：mg0：mao:mwo= 300：760：1190：2.70：150 中交路桥建设有限公司 G105东平改建项目一期工程二合同工地试验室 2016年7月28日
