铸造工艺结构

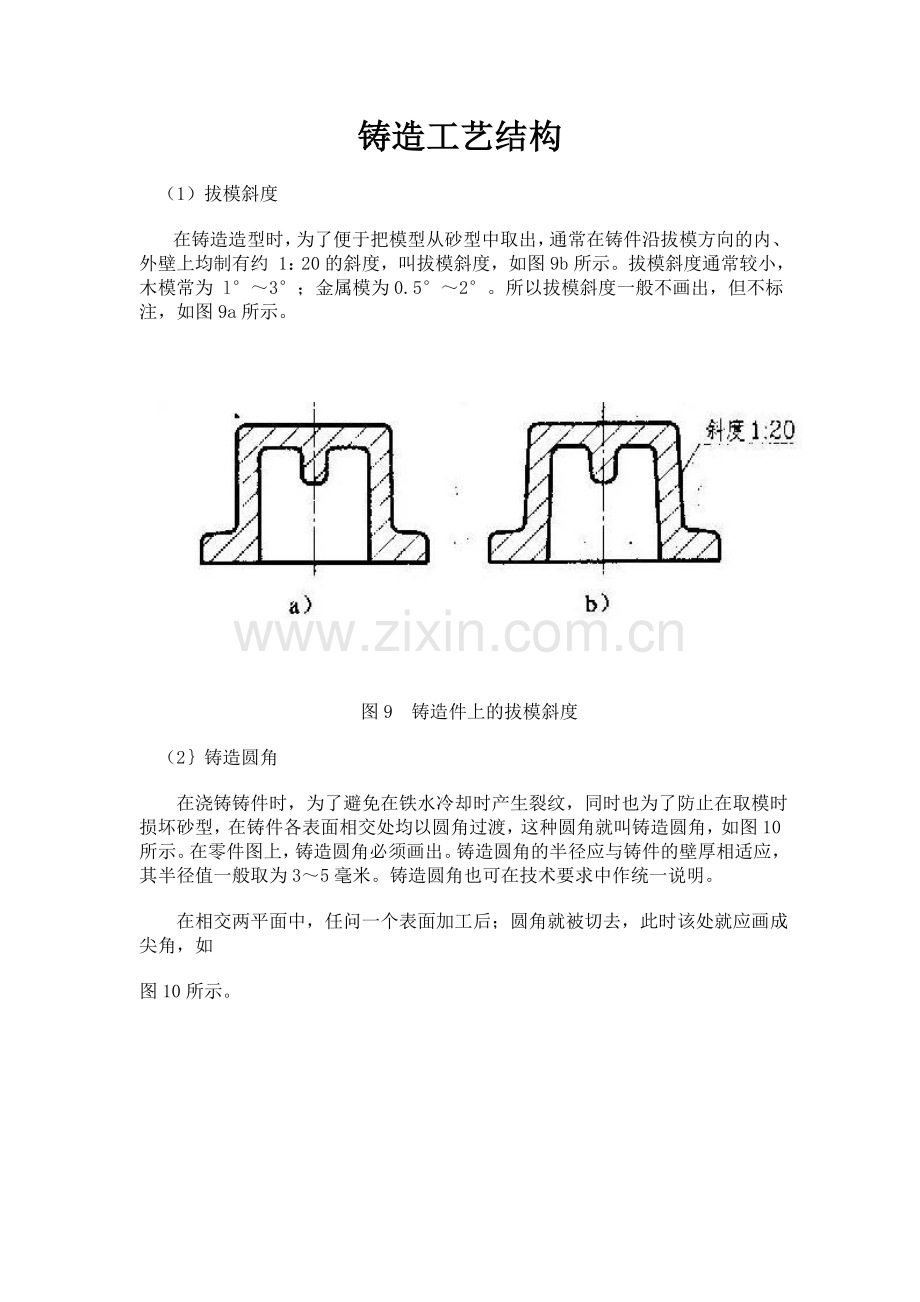

（1）拔模斜度
在铸造造型时，为了便于把模型从砂型中取出，通常在铸件沿拔模方向的内、外壁上均制有约 1：20的斜度，叫拔模斜度，如图9b所示。拔模斜度通常较小，木模常为 l°～3°；金属模为0.5°～2°。所以拔模斜度一般不画出，但不标注，如图9a所示。

图9 铸造件上的拔模斜度
（2｝铸造圆角

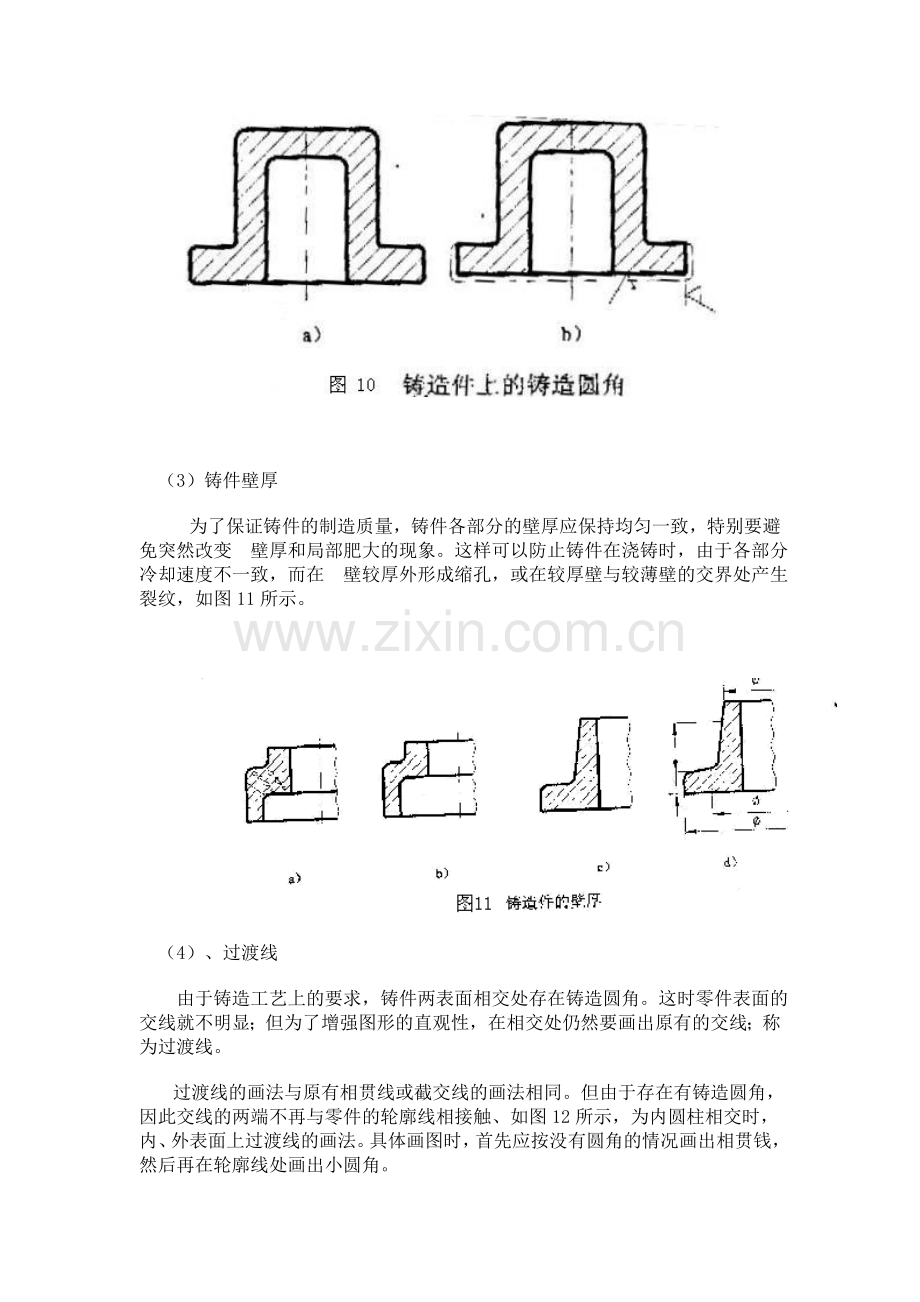

在浇铸铸件时，为了避免在铁水冷却时产生裂纹，同时也为了防止在取模时损坏砂型，在铸件各表面相交处均以圆角过渡，这种圆角就叫铸造圆角，如图10所示。在零件图上，铸造圆角必须画出。铸造圆角的半径应与铸件的壁厚相适应，其半径值一般取为3～5毫米。铸造圆角也可在技术要求中作统一说明。
在相交两平面中，任问一个表面加工后；圆角就被切去，此时该处就应画成尖角，如
图10所示。

（3）铸件壁厚
为了保证铸件的制造质量，铸件各部分的壁厚应保持均匀一致，特别要避免突然改变 壁厚和局部肥大的现象。这样可以防止铸件在浇铸时，由于各部分冷却速度不一致，而在 壁较厚外形成缩孔，或在较厚壁与较薄壁的交界处产生裂纹，如图11所示。

（4）、过渡线
由于铸造工艺上的要求，铸件两表面相交处存在铸造圆角。这时零件表面的交线就不明显；但为了增强图形的直观性，在相交处仍然要画出原有的交线；称为过渡线。

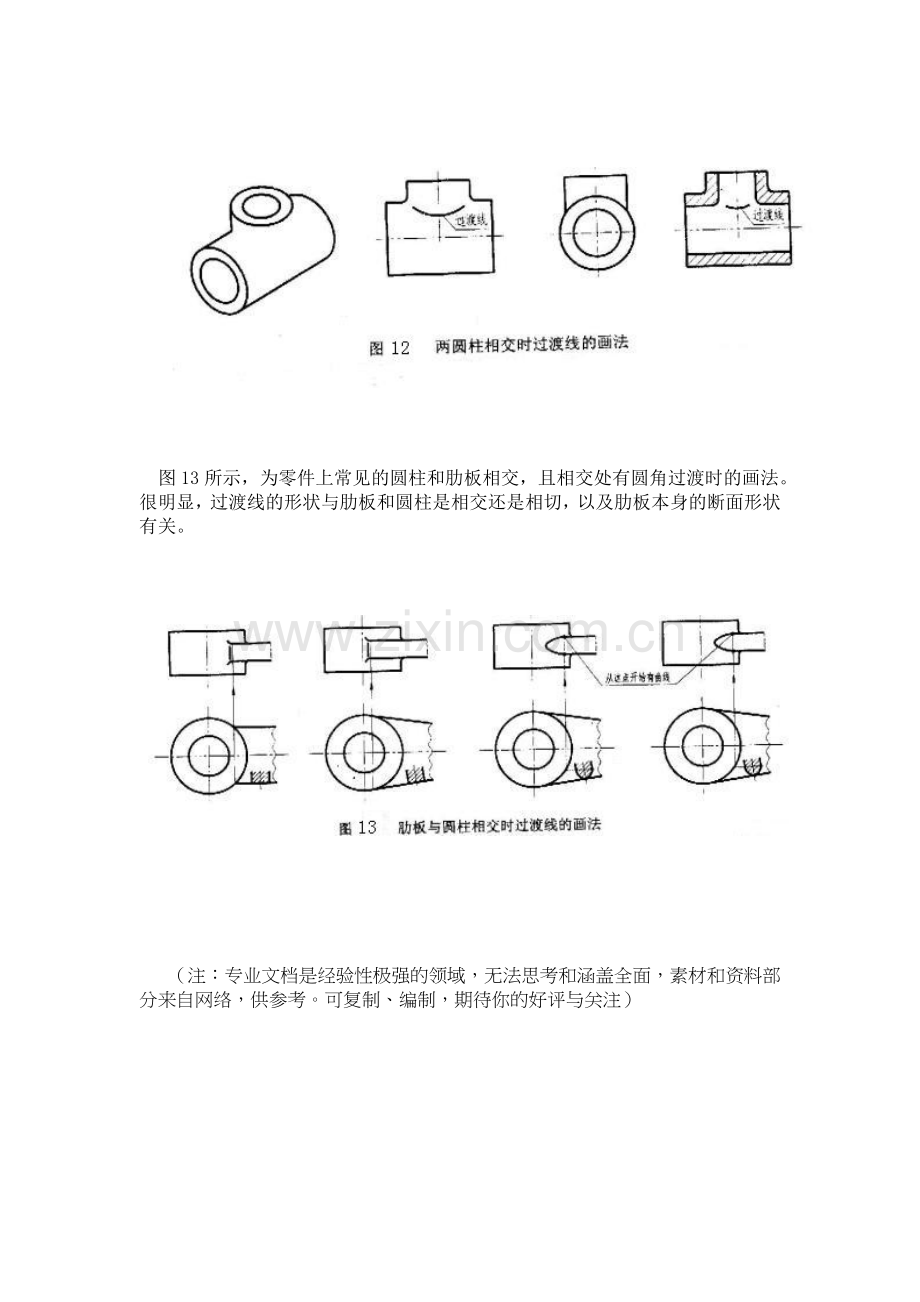

过渡线的画法与原有相贯线或截交线的画法相同。但由于存在有铸造圆角，因此交线的两端不再与零件的轮廓线相接触、如图12所示，为内圆柱相交时，内、外表面上过渡线的画法。具体画图时，首先应按没有圆角的情况画出相贯钱，然后再在轮廓线处画出小圆角。

图13所示，为零件上常见的圆柱和肋板相交，且相交处有圆角过渡时的画法。很明显，过渡线的形状与肋板和圆柱是相交还是相切，以及肋板本身的断面形状有关。
