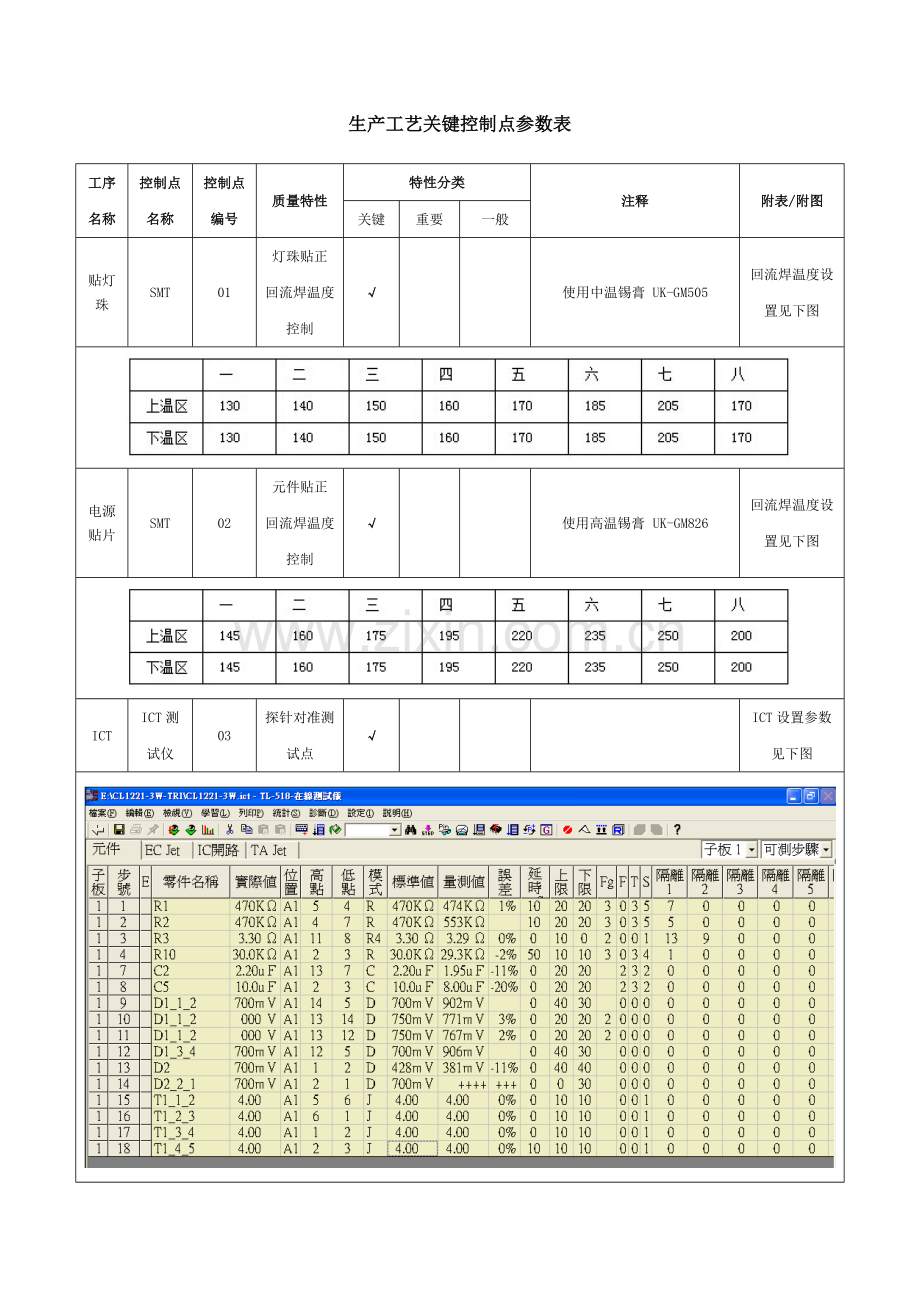

生产工艺关键控制点参数表.doc

生产工艺关键控制点参数表
工序名称
控制点名称
控制点编号
质量特性
特性分类
注释
附表/附图
关键
重要
一般
贴灯珠
SMT
01
灯珠贴正
回流焊温度控制
√

使用中温锡膏 UK-GM505
回流焊温度设置见下图

电源贴片
SMT
02
元件贴正
回流焊温度控制
√

使用高温锡膏 UK-GM826
回流焊温度设置见下图

ICT
ICT测试仪
03
探针对准测试点
√

ICT设置参数见下图

超声波PC罩
超声波
04
PC罩超声波力度合适
√

超声波设置见下图

加锡分板
加锡分板工位
05
烙铁温度 400±10℃

√

焊电容
焊电容工位
06
烙铁温度 400±10℃

√

焊变压器
焊变压器工位
07
烙铁温度 400±10℃

√

焊保险丝
焊保险丝工位
08
烙铁温度 400±10℃

√

焊输入输出线
焊输入输出线工位
09
烙铁温度 400±10℃

√

焊线
焊线工位
10
烙铁温度 400±10℃

√

焊灯头
焊灯头工位
11
烙铁温度 400±10℃

√
