岩棉防火隔离带施工工艺

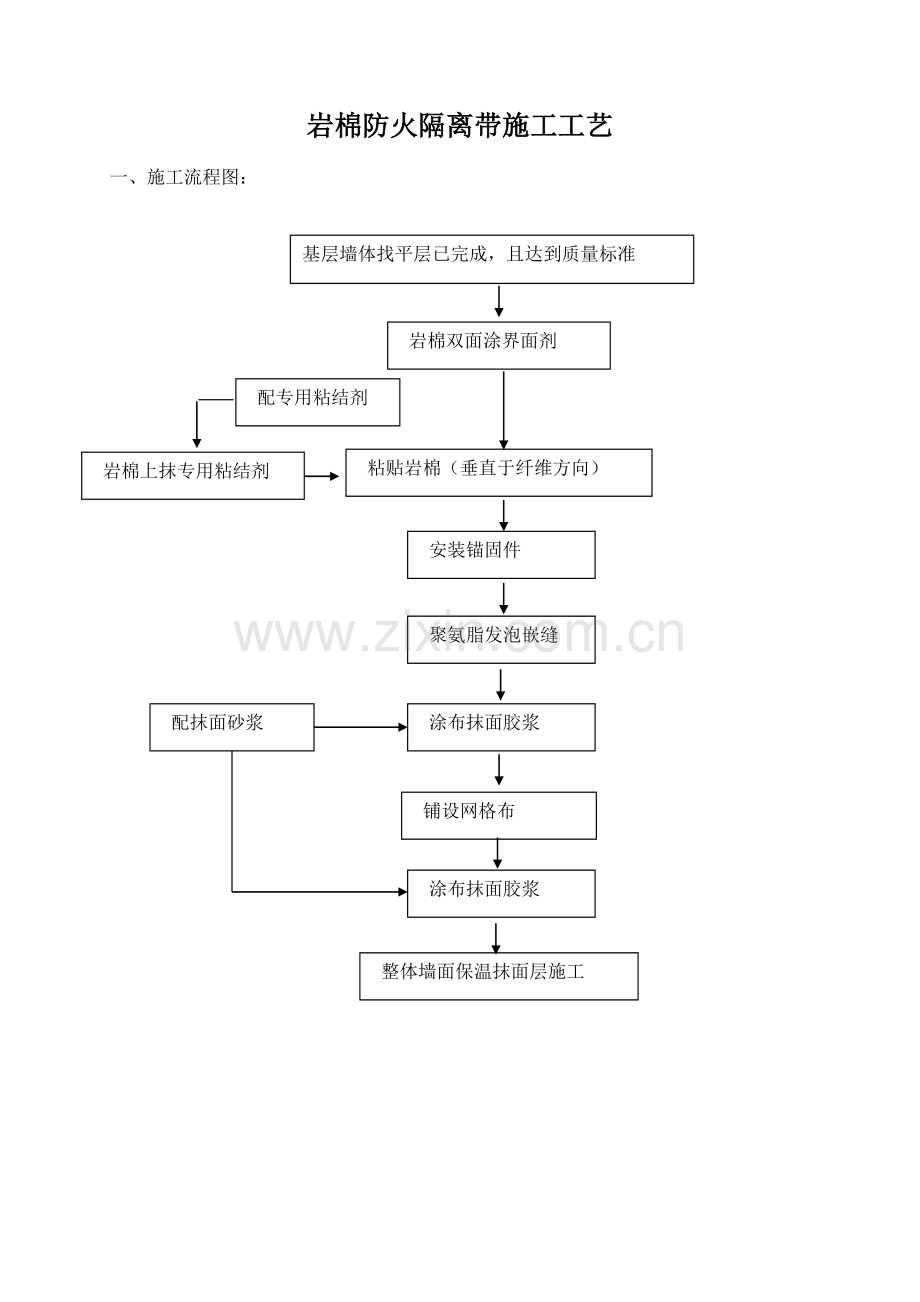

一、施工流程图：

基层墙体找平层已完成，且达到质量标准
配专用粘结剂
岩棉上抹专用粘结剂
粘贴岩棉（垂直于纤维方向）
涂布抹面胶浆
安装锚固件
聚氨脂发泡嵌缝
铺设网格布
涂布抹面胶浆
整体墙面保温抹面层施工
配抹面砂浆

岩棉双面涂界面剂

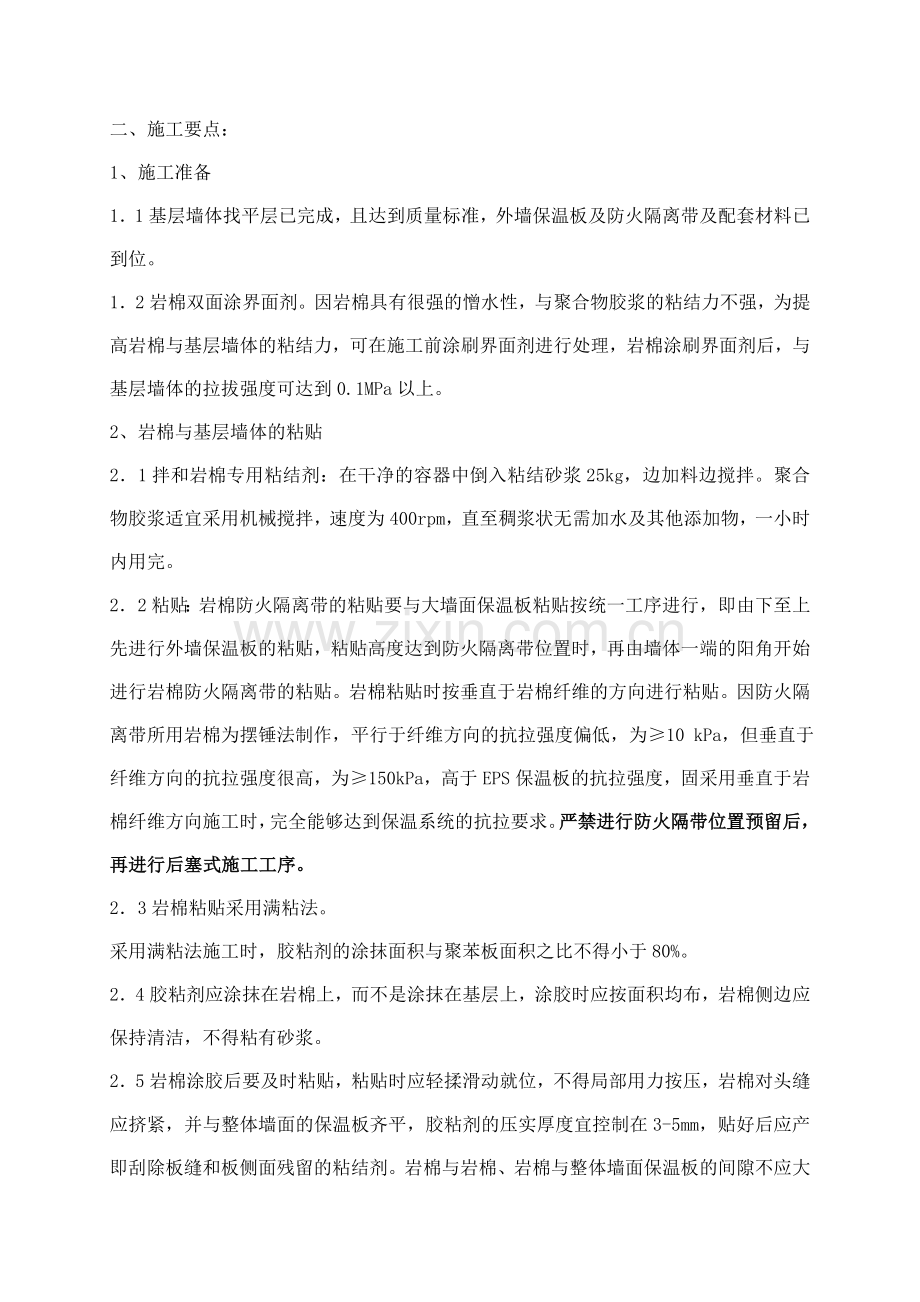

二、施工要点：
1、施工准备
1．1基层墙体找平层已完成，且达到质量标准，外墙保温板及防火隔离带及配套材料已到位。
1．2岩棉双面涂界面剂。因岩棉具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上。
2、岩棉与基层墙体的粘贴
2．1拌和岩棉专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。聚合物胶浆适宜采用机械搅拌，速度为400rpm，直至稠浆状无需加水及其他添加物，一小时内用完。
2．2粘贴：岩棉防火隔离带的粘贴要与大墙面保温板粘贴按统一工序进行，即由下至上先进行外墙保温板的粘贴，粘贴高度达到防火隔离带位置时，再由墙体一端的阳角开始进行岩棉防火隔离带的粘贴。岩棉粘贴时按垂直于岩棉纤维的方向进行粘贴。因防火隔离带所用岩棉为摆锤法制作，平行于纤维方向的抗拉强度偏低，为≥10 kPa，但垂直于纤维方向的抗拉强度很高，为≥150 kPa，高于EPS保温板的抗拉强度，固采用垂直于岩棉纤维方向施工时，完全能够达到保温系统的抗拉要求。严禁进行防火隔带位置预留后，再进行后塞式施工工序。
2．3岩棉粘贴采用满粘法。
采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。
2．4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。
2．5岩棉涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉对头缝应挤紧，并与整体墙面的保温板齐平，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。岩棉与岩棉、岩棉与整体墙面保温板的间隙不应大于

2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。
3、锚固件的安装
3．1用于固定岩棉的锚固件圆盘直径不得小于φ100mm。
3．2待岩棉粘贴完成，且不再移动时安装锚固件。按设计要求位置用冲击钻钻孔，锚固深度为基层内50mm，锚固件安装位置宜在岩棉高度方向的中部。
3．3自攻螺钉应挤紧并将塑料膨胀钉的钉帽与岩棉表面齐平或略拧入些，确保膨胀钉尾部回拧，使其与基层墙体充分锚固。
3．4锚固件布置方法，按岩棉防火隔离带长度方向每间距500mm设置1个。
4、网格布的铺设
4．1防火岩棉隔离带上设置网格布，其主要是对岩棉与整体墙面接缝处进行的处理措施，因岩棉为无机保温材料，而用于大墙面的保温板一般为有机保温材料，两者的密度与收缩率有很大区别，故采用增加一层网格布的方式，以保证两材料之间在施工完成结构时不会出现裂缝现象。
4．2设置方法：网格布的高度为岩棉高度加200mm。用抹子在岩棉及岩棉上下各100mm高度的范围内均匀涂抹一道厚度为2-3mm的抹面胶浆，立即将网格布压入胶浆中，待胶浆干硬至可碰触时，再抹上第二道抹面胶浆，直至全部覆盖网格布，使网格布约处两道胶浆中的中间位置，总厚度不得低于3mm。
4．3待抹面胶浆初凝后再进行整体大墙面保温工程抹面层的施工。
5、防火隔离带的设置高度与厚度：高度一般为300mm，厚度同大墙面保温层厚度。
6、用于防火隔离带岩棉的密度要求：岩棉密度≥120kg/M3。

7、岩棉防火隔离带系统基本构造示意图：
墙体①
系统的基本构造
构造示意图
粘结层
②
岩棉隔离带
③
保温层④
防护层
⑤
饰面层
⑥

钢筋混凝土墙、砌体（基层水泥砂浆找平处理）
胶粘剂
岩棉
有机材料保温层
抹面砂浆复合玻纤网格布（隔离带处为双层）
涂料饰面
8、其他未尽事宜可参照《外墙外保温应用技术规程》（聚苯板增强网薄抹灰外墙外保温系统）施工要求及做法。
