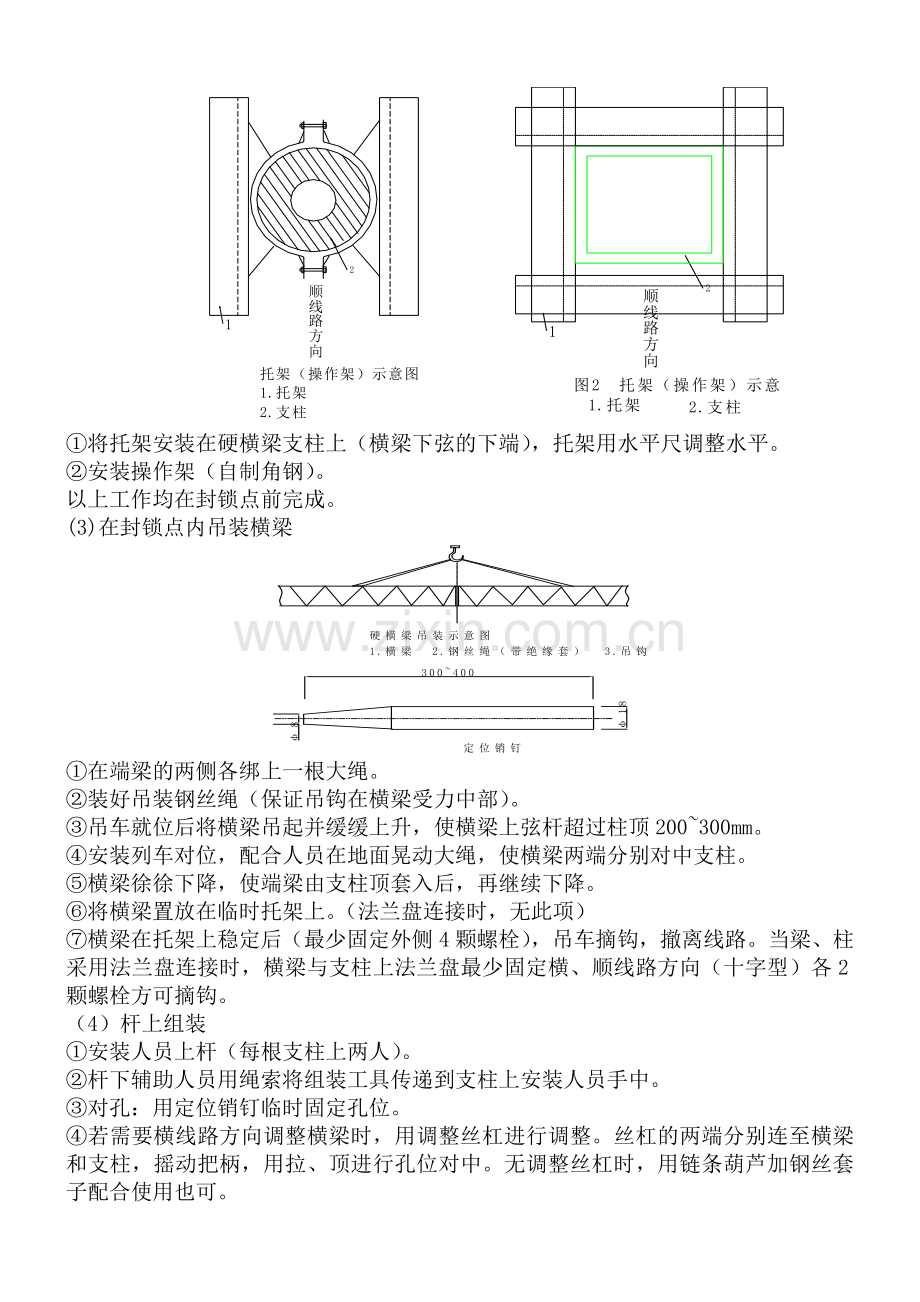

硬横跨安装工艺一、 施工准备1劳动组织序号项 目单位数量备 注1吊车司机人2含司助2机车司机人4含司助3施工负责人人14技术工人人105防护员人22工、机具序号名 称规 格单 位数 量备 注1安装列车组1包括平板2吊车台13调整丝杠套1特制4水平尺500mm把25电工工具套106托架套27大绳条28操作架套若干根据实际需要定9力矩板手件4根据实际需要定10定位销钉件32特制二、 操作程序1工艺流程图 横梁地面组装吊装横梁组装安装临时托架清理结 束2操作方法 (1)横梁地面组装(见图1)按设计给定的长度及横梁的编号先将中梁组装好，再组装两侧端梁。检查无误后，在端梁上标明硬横跨组号（分左右支柱号）。校核、方正两端梁的端面。将横梁吊放到平板车上待装。(2)安装临时托架（图-2）。当横梁与支柱采用法兰盘连接时，取消临时托架安装。将托架安装在硬横梁支柱上（横梁下弦的下端），托架用水平尺调整水平。安装操作架（自制角钢）。以上工作均在封锁点前完成。(3)在封锁点内吊装横梁在端梁的两侧各绑上一根大绳。装好吊装钢丝绳（保证吊钩在横梁受力中部）。吊车就位后将横梁吊起并缓缓上升，使横梁上弦杆超过柱顶200300mm。安装列车对位，配合人员在地面晃动大绳，使横梁两端分别对中支柱。横梁徐徐下降，使端梁由支柱顶套入后，再继续下降。将横梁置放在临时托架上。（法兰盘连接时，无此项）横梁在托架上稳定后（最少固定外侧4颗螺栓），吊车摘钩，撤离线路。当梁、柱采用法兰盘连接时，横梁与支柱上法兰盘最少固定横、顺线路方向（十字型）各2颗螺栓方可摘钩。（4）杆上组装安装人员上杆（每根支柱上两人）。杆下辅助人员用绳索将组装工具传递到支柱上安装人员手中。对孔：用定位销钉临时固定孔位。若需要横线路方向调整横梁时，用调整丝杠进行调整。丝杠的两端分别连至横梁和支柱，摇动把柄，用拉、顶进行孔位对中。无调整丝杠时，用链条葫芦加钢丝套子配合使用也可。孔位对中一个，则用定位销钉销一个。将所有连接孔位对中后，逐一地换上正式连接螺栓、紧固。（5）收尾拆除临时托架、操作架、调整丝杠。安装工作结束，填写工程记录。三、 技术标准1、各段梁连接后须密帖，其间隙可用垫片（垫片面积与横梁角钢同）调整。2、各螺栓必须对角循环紧固。3、横梁组装完后应有一定向上的预拱度。铰接硬横梁的硬横梁最大挠度不超过梁长的1/200；刚接硬横梁的硬横梁最大挠度不超过梁长的1/360，挠度方向只能向上，不得向下。4、托架安装应水平，位置必须与横梁下弦紧贴。5、操作架的安装高度应考虑作业人员在杆上作业时，蹬踏方便，保证施工安全。托架与支柱连接必须牢固。四、 注意事项1、横梁地面组装时，地面须平整。2、放置到平板车上横梁中间应加垫木。3、在吊装横梁时，钢丝绳应套上胶皮管。4、安装托架及操作架时，操作架与托架形式相同，但操作架在支柱上的安装方向与托架成90。托架采用70mm100mm角钢制作，采用长螺栓与钢柱连接，不得采用钩螺栓；等径圆杆采用抱箍加M20螺栓连接。5、支柱组装时，每根支柱上不得多于两人。6、横梁组装完毕后，将端梁两端的固定架拆除。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
