满堂式内脚手架搭设技术交底.doc

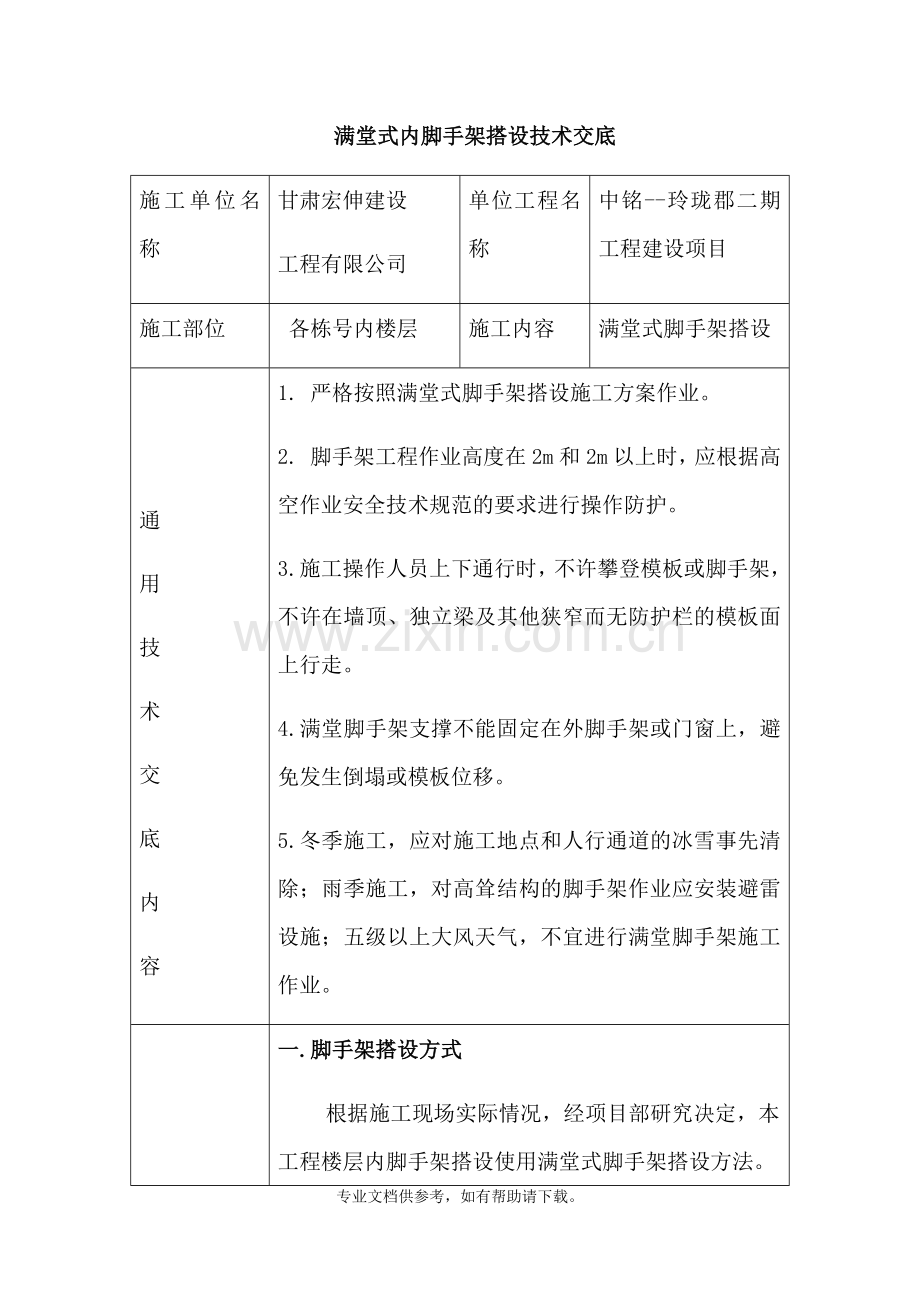

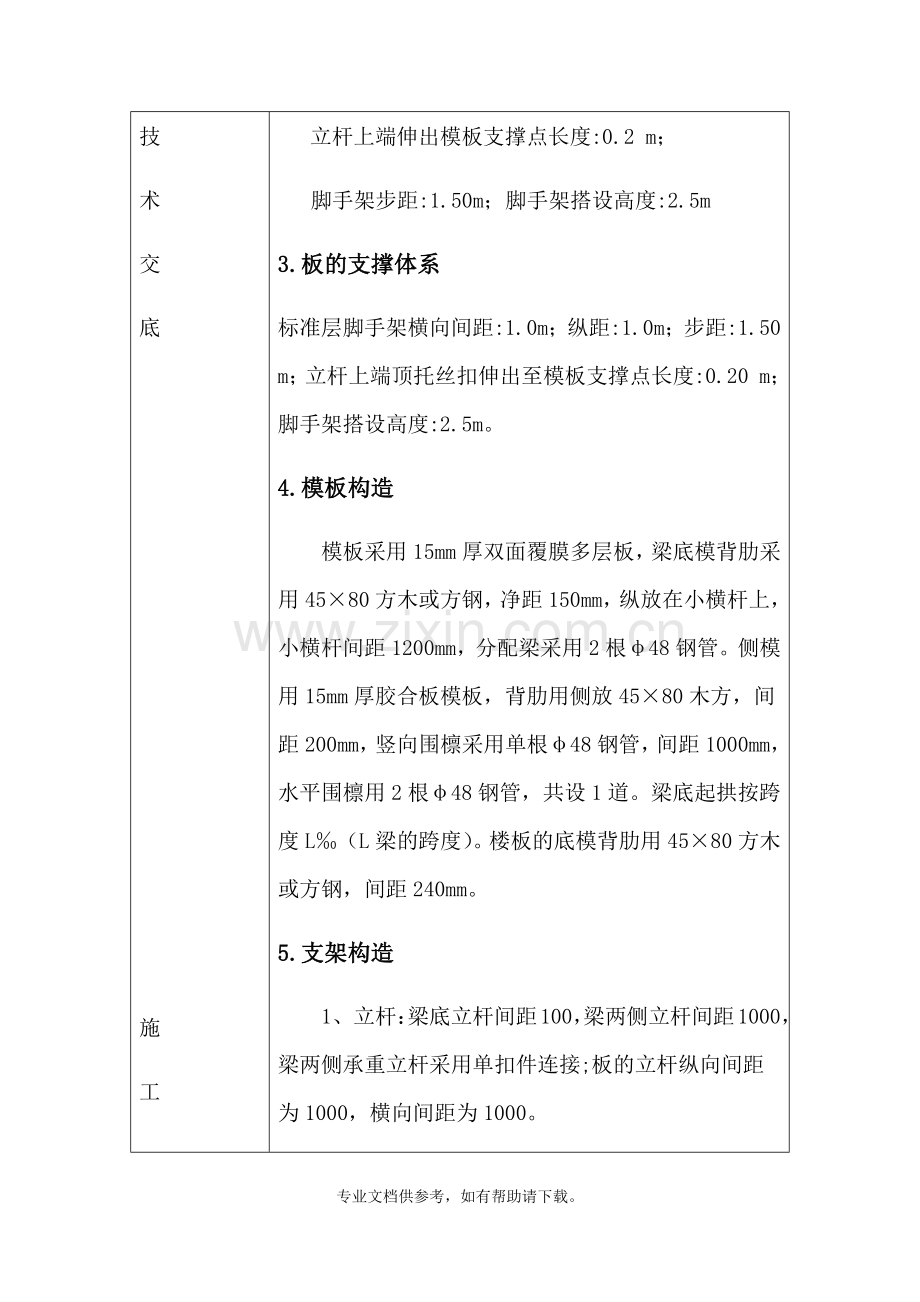

满堂式内脚手架搭设技术交底施工单位名称甘肃宏伸建设工程有限公司单位工程名称中铭-玲珑郡二期工程建设项目施工部位 各栋号内楼层施工内容满堂式脚手架搭设通用技术交底内容1. 严格按照满堂式脚手架搭设施工方案作业。2. 脚手架工程作业高度在2m和2m以上时，应根据高空作业安全技术规范的要求进行操作防护。3.施工操作人员上下通行时，不许攀登模板或脚手架，不许在墙顶、独立梁及其他狭窄而无防护栏的模板面上行走。4.满堂脚手架支撑不能固定在外脚手架或门窗上，避免发生倒塌或模板位移。5.冬季施工，应对施工地点和人行通道的冰雪事先清除；雨季施工，对高耸结构的脚手架作业应安装避雷设施；五级以上大风天气，不宜进行满堂脚手架施工作业。 施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底一.脚手架搭设方式根据施工现场实际情况，经项目部研究决定，本工程楼层内脚手架搭设使用满堂式脚手架搭设方法。根据施工进度要求各栋号需要三套梁板模板、一套墙柱模板、三套梁板模板支撑钢管及扣件。楼层搭设高度分别如下：纯地下室3.800米，有主楼地下室负二层3.250米，有主楼地下室负一层2.950米，标准层2.950米，1#楼屋面层4.400米，其它栋号屋面层2.950米。二. 满堂式脚手架的搭设1.地基基础本工程满堂脚手架设在现浇混凝土楼面上。地基承载力能够满足脚手架的搭设要求。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵横向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地干一应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度上时，必须将高出的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。2.梁的支撑体系主梁的截面尺寸分别为：地下室梁截面最大为300*800；标准层为200*500标准层立柱纵向间距:1.0米,横向间距为1.0米；立杆上端伸出模板支撑点长度:0.2 m；脚手架步距:1.50m；脚手架搭设高度:2.5m3.板的支撑体系标准层脚手架横向间距:1.0m；纵距:1.0m；步距:1.50 m；立杆上端顶托丝扣伸出至模板支撑点长度:0.20 m；脚手架搭设高度:2.5m。4.模板构造模板采用15mm厚双面覆膜多层板，梁底模背肋采用4580方木或方钢，净距150mm，纵放在小横杆上，小横杆间距1200mm，分配梁采用2根48钢管。侧模用15mm厚胶合板模板，背肋用侧放4580木方，间距200mm，竖向围檩采用单根48钢管，间距1000mm，水平围檩用2根48钢管，共设1道。梁底起拱按跨度L（L梁的跨度）。楼板的底模背肋用4580方木或方钢，间距240mm。5.支架构造1、立杆：梁底立杆间距100，梁两侧立杆间距1000，梁两侧承重立杆采用单扣件连接;板的立杆纵向间距为1000，横向间距为1000。2、扫地杆：设置纵横双向扫地杆，纵向扫地杆采用直角扣件固定在距基槽底面上皮200mm处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，扫地杆要纵横平直。3、纵横向水平杆：纵横向水平杆设置在立杆内侧，其长度不小于3跨，纵横交错，采用对接扣件连接。两根相邻纵向水平杆的接头不宜设置在同步同跨内，错开距离不少于500mm。各接头中心至最近主节点的距离不小于纵距的1/3。可调支撑底部立杆顶端沿纵横向设置一道水平拉杆，在最顶步距两水平拉杆中间加设一道水平拉杆。4、扣件安装：扣件规格必须与钢管外径相同，螺栓拧紧力矩不小于40Nm，且不大于65Nm，在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜杆等用的直角扣件、旋转扣件的中心点的相互距离不大于150，对接扣件的开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不小于100。三.施工要求及脚手架构配件的质量标准1、确保脚手架在使用周期内安全、稳定、牢靠。2、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。 3、钢管脚手架，选用外径48mm，壁厚 3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。4、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件GB15831-2006的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。5、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、横杆、防护栏杆、扫地杆统一漆黄色，剪刀撑和踢脚杆统一均漆黑黄相间色。6、为确保工程进度的需要，同时根据本工程的结构特征和内脚手架的工程量，确定本工程满堂脚手架搭设人员不少于180人，均有上岗作业证书。四. 脚手架拆除1、梁侧模支撑，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除。2、梁板底模支撑，应在同一部位同条件养护的混凝土试块强度达到要求，普通部位达到80%，大跨度及悬挑部位达到100%方可拆除。后浇带设置独立支撑体系。 3、脚手架支撑拆除前，混凝土强度必须达到设计要求，并经申报批准后，才能进行。4、脚手架支撑拆除时必须设置警戒区域，并派人监护。拆除的脚手架要及时清理，堆放整齐5、已拆除脚手架支撑的结构，在混凝土强度符合设计混凝土的强度等级的要求后，方可承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更为不利时，必须经过核算，及时回顶加设临时支撑。编制人审核人审批人交底人交底日期2018.9.23交底地点项目会议室被交底人 专业文档供参考，如有帮助请下载。
