闭水试验技术交底.doc

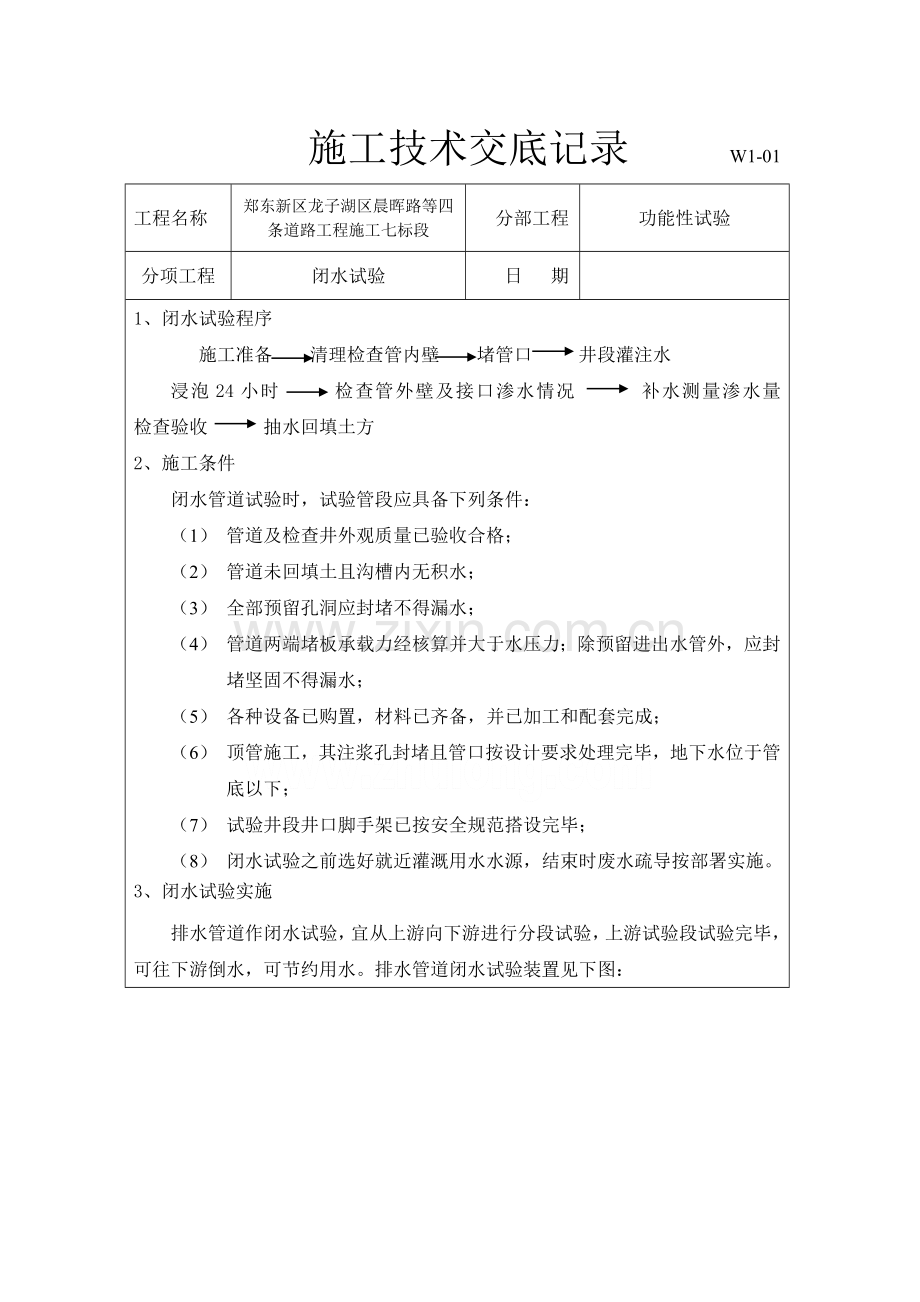

施工技术交底记录 W1-01
工程名称
郑东新区龙子湖区晨晖路等四条道路工程施工七标段
分部工程
功能性试验
分项工程
闭水试验
日 期

1、闭水试验程序
施工准备 清理检查管内壁 堵管口 井段灌注水
浸泡24小时 检查管外壁及接口渗水情况 补水测量渗水量 检查验收 抽水回填土方
2、施工条件
闭水管道试验时，试验管段应具备下列条件：
（1） 管道及检查井外观质量已验收合格；
（2） 管道未回填土且沟槽内无积水；
（3） 全部预留孔洞应封堵不得漏水；
（4） 管道两端堵板承载力经核算并大于水压力；除预留进出水管外，应封堵坚固不得漏水；
（5） 各种设备已购置，材料已齐备，并已加工和配套完成；
（6） 顶管施工，其注浆孔封堵且管口按设计要求处理完毕，地下水位于管底以下；
（7） 试验井段井口脚手架已按安全规范搭设完毕；
（8） 闭水试验之前选好就近灌溉用水水源，结束时废水疏导按部署实施。
3、闭水试验实施

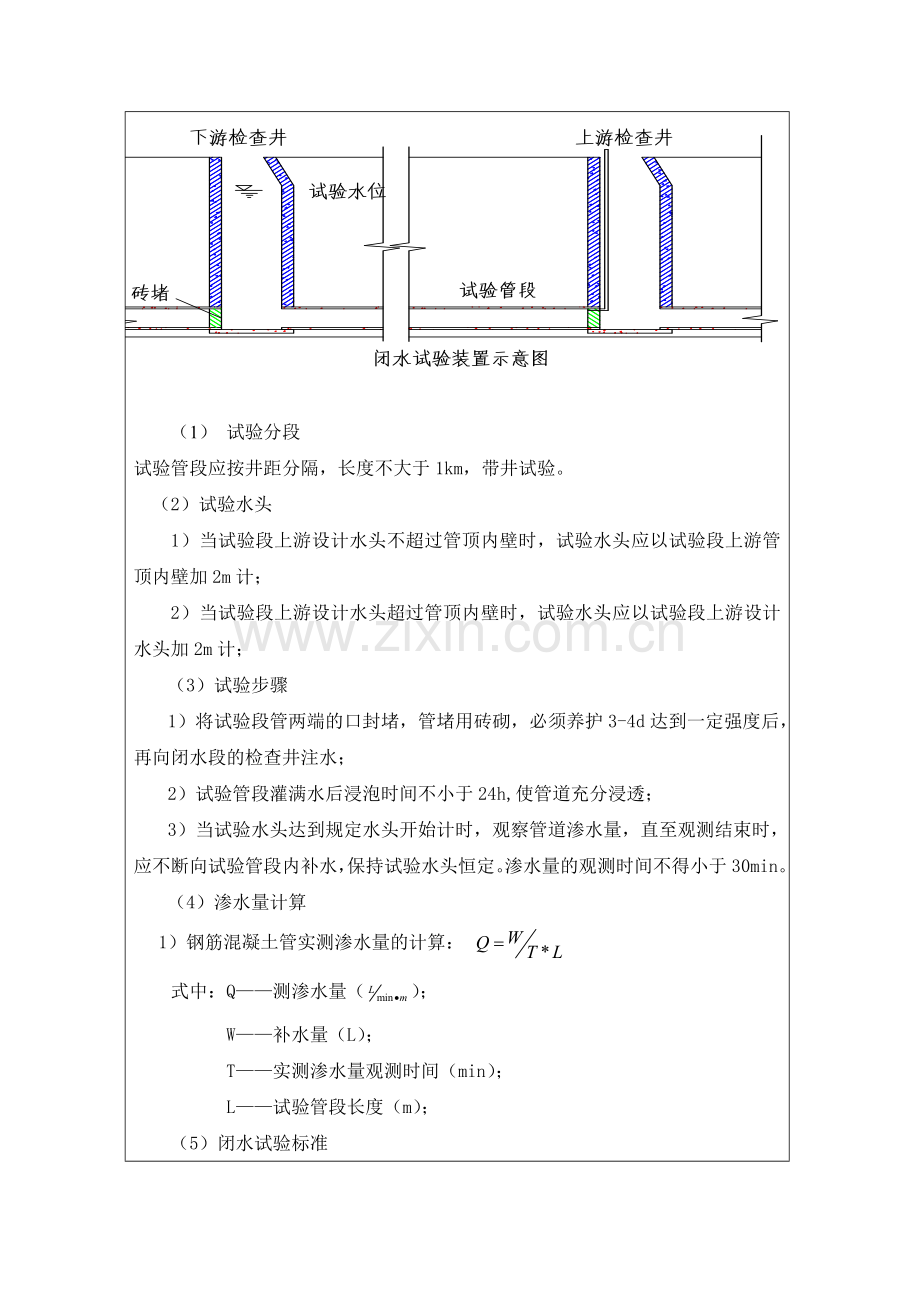

排水管道作闭水试验，宜从上游向下游进行分段试验，上游试验段试验完毕，可往下游倒水，可节约用水。排水管道闭水试验装置见下图：

（1） 试验分段
试验管段应按井距分隔，长度不大于1km，带井试验。
（2）试验水头
1）当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；
2）当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；
（3）试验步骤
1）将试验段管两端的口封堵，管堵用砖砌，必须养护3-4d达到一定强度后，再向闭水段的检查井注水；
2）试验管段灌满水后浸泡时间不小于24h,使管道充分浸透；
3）当试验水头达到规定水头开始计时，观察管道渗水量，直至观测结束时，应不断向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于30min。
（4）渗水量计算
1）钢筋混凝土管实测渗水量的计算：
式中：Q——测渗水量（）；
W——补水量（L）；
T——实测渗水量观测时间（min）；
L——试验管段长度（m）；
（5）闭水试验标准

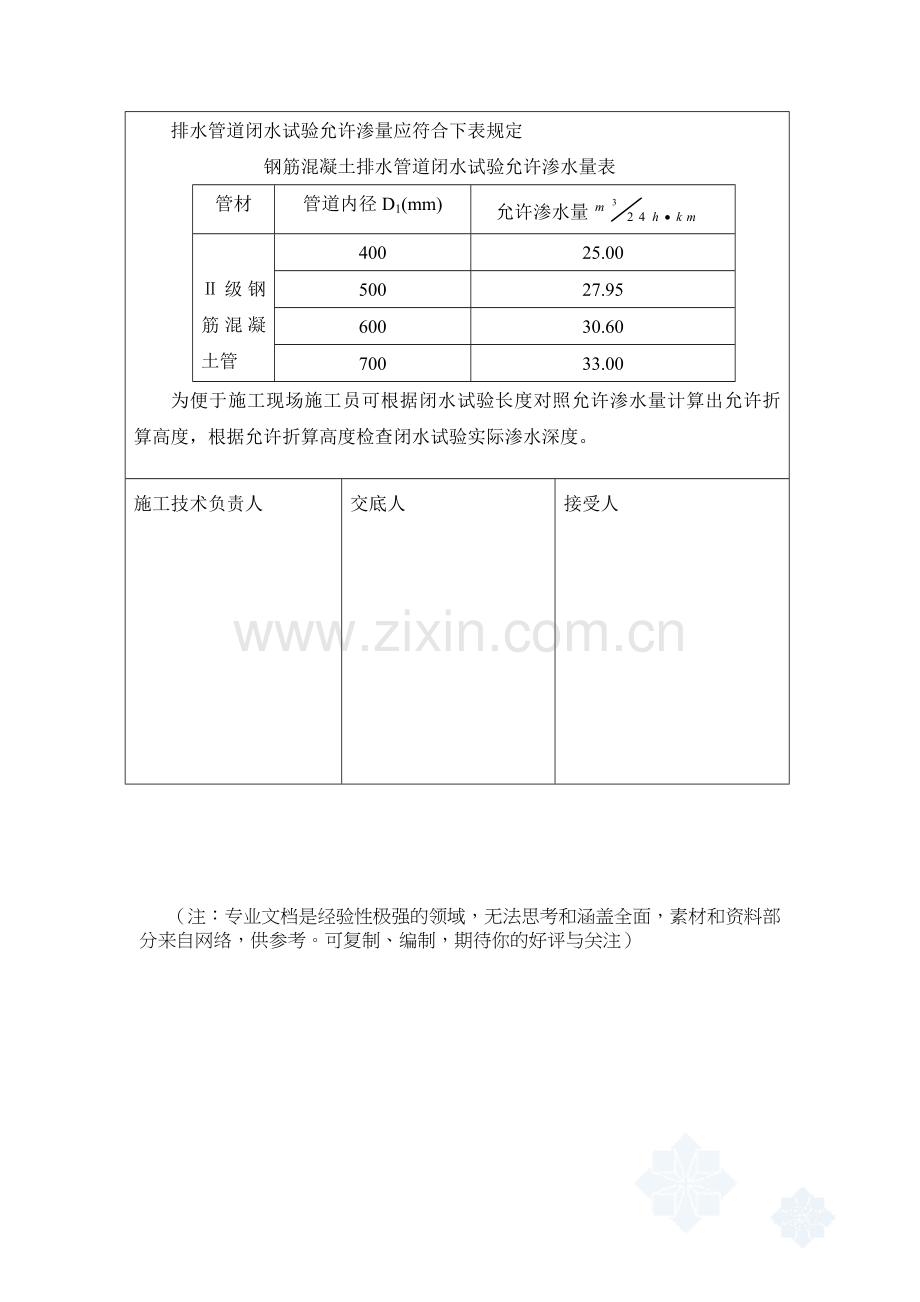

排水管道闭水试验允许渗量应符合下表规定
钢筋混凝土排水管道闭水试验允许渗水量表
管材
管道内径D1(mm)
允许渗水量

Ⅱ级钢筋混凝土管
400
25.00
500
27.95
600
30.60
700
33.00
为便于施工现场施工员可根据闭水试验长度对照允许渗水量计算出允许折算高度，根据允许折算高度检查闭水试验实际渗水深度。

施工技术负责人

交底人
接受人
