PHC管桩截桩技术交底.doc

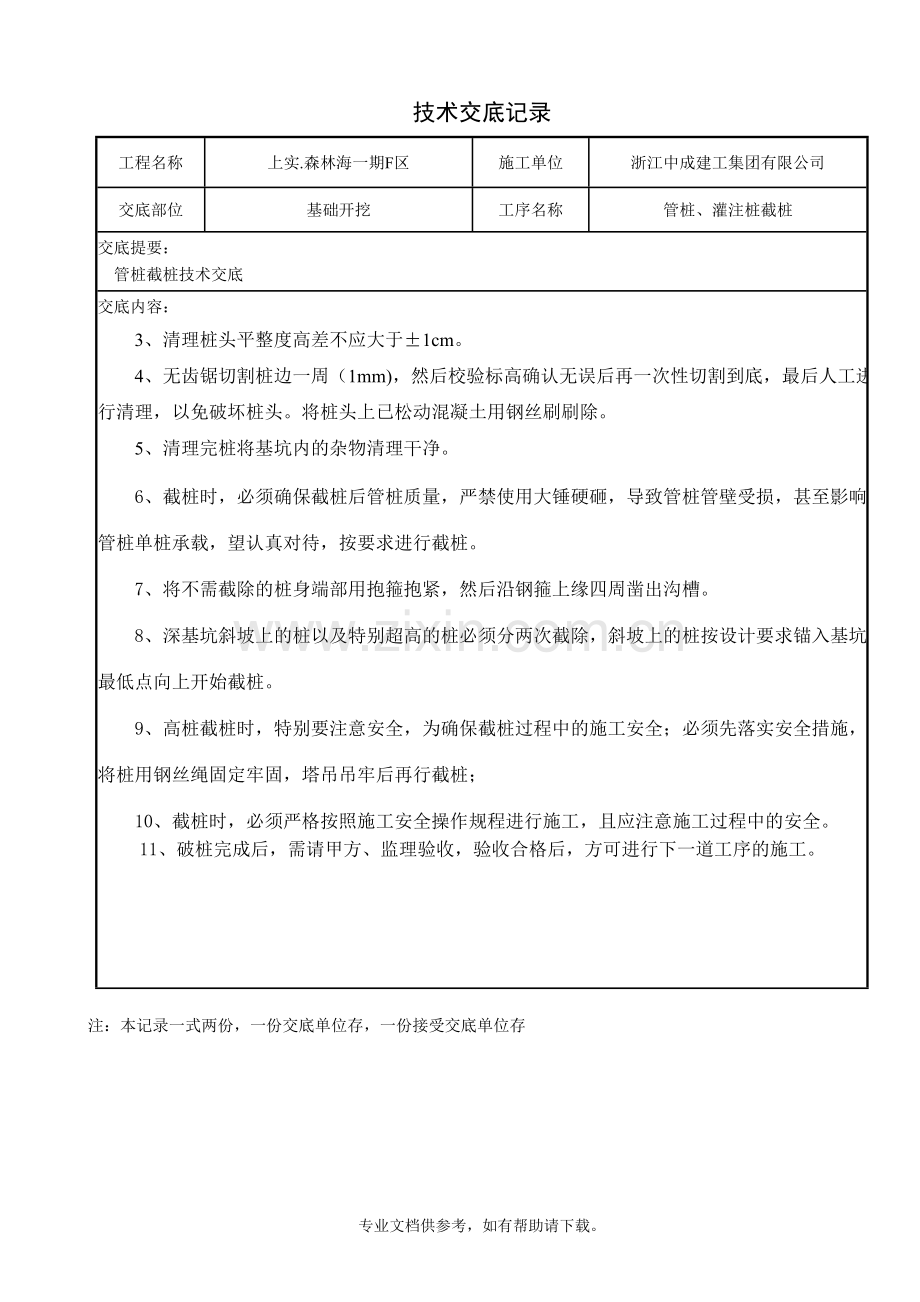

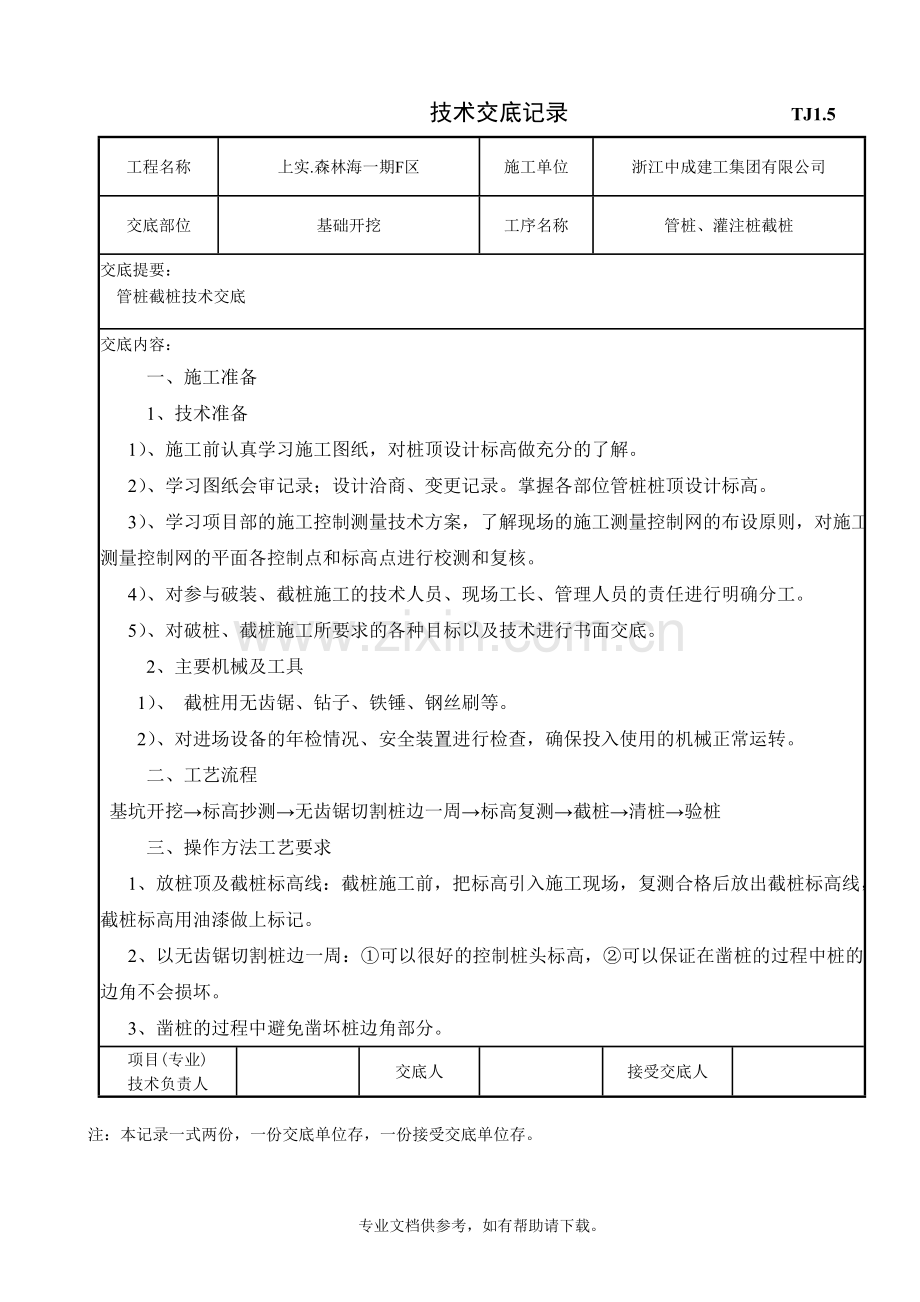

技术交底记录 TJ1.5工程名称上实.森林海一期F区施工单位浙江中成建工集团有限公司交底部位基础开挖工序名称管桩、灌注桩截桩交底提要： 管桩截桩技术交底交底内容： 一、施工准备 1、技术准备 1）、施工前认真学习施工图纸，对桩顶设计标高做充分的了解。 2）、学习图纸会审记录；设计洽商、变更记录。掌握各部位管桩桩顶设计标高。 3）、学习项目部的施工控制测量技术方案，了解现场的施工测量控制网的布设原则，对施工测量控制网的平面各控制点和标高点进行校测和复核。 4）、对参与破装、截桩施工的技术人员、现场工长、管理人员的责任进行明确分工。 5）、对破桩、截桩施工所要求的各种目标以及技术进行书面交底。 2、主要机械及工具 1）、 截桩用无齿锯、钻子、铁锤、钢丝刷等。 2）、对进场设备的年检情况、安全装置进行检查，确保投入使用的机械正常运转。 二、工艺流程 基坑开挖标高抄测无齿锯切割桩边一周标高复测截桩清桩验桩 三、操作方法工艺要求 1、放桩顶及截桩标高线：截桩施工前，把标高引入施工现场，复测合格后放出截桩标高线，截桩标高用油漆做上标记。 2、以无齿锯切割桩边一周：可以很好的控制桩头标高，可以保证在凿桩的过程中桩的边角不会损坏。 3、凿桩的过程中避免凿坏桩边角部分。项目(专业)技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。技术交底记录工程名称上实.森林海一期F区施工单位浙江中成建工集团有限公司交底部位基础开挖工序名称管桩、灌注桩截桩交底提要： 管桩截桩技术交底交底内容： 3、清理桩头平整度高差不应大于1cm。 4、无齿锯切割桩边一周（1mm)，然后校验标高确认无误后再一次性切割到底，最后人工进行清理，以免破坏桩头。将桩头上已松动混凝土用钢丝刷刷除。 5、清理完桩将基坑内的杂物清理干净。 6、 截桩时，必须确保截桩后管桩质量，严禁使用大锤硬砸，导致管桩管壁受损，甚至影响管桩单桩承载，望认真对待，按要求进行截桩。 7、将不需截除的桩身端部用抱箍抱紧，然后沿钢箍上缘四周凿出沟槽。 8、深基坑斜坡上的桩以及特别超高的桩必须分两次截除，斜坡上的桩按设计要求锚入基坑最低点向上开始截桩。 9、高桩截桩时，特别要注意安全，为确保截桩过程中的施工安全；必须先落实安全措施，将桩用钢丝绳固定牢固，塔吊吊牢后再行截桩； 10、截桩时，必须严格按照施工安全操作规程进行施工，且应注意施工过程中的安全。 11、破桩完成后，需请甲方、监理验收，验收合格后，方可进行下一道工序的施工。 注：本记录一式两份，一份交底单位存，一份接受交底单位存 技术交底记录工程名称上实.森林海一期F区施工单位浙江中成建工集团有限公司交底部位基础开挖工序名称管桩、灌注桩截桩交底提要： 管桩截桩技术交底交底内容： 四、质量标准 桩顶标高偏差：20桩顶平整度：5外观质量：桩顶无松动混凝土，且桩身无破损痕迹 五、安全及环保措施1、施工队伍进场后，项目部施工管理人员及安全员向施工队伍进行专项安全教育并进行安全交底，并留有记录。2、施工队伍的每一个人必须严格遵守有关安全规章制度，进入现场必须戴安全帽、穿工作鞋，严禁场地内吸烟。3、各种机械进场必须经过报验，并定期进行保养，保证使用状态良好。各种机械操作人员应持证上岗，严禁无证进行操作。4、各种机械必须严格执行操作规程的规定。5、在破桩5m范围内不得有人以免破桩时砸伤。6、破桩前在基槽内设1000mm宽爬梯，爬梯用钢管搭设，横管间距300mm。施工人员上下槽坑从爬梯上下。7、现场电器设备要有防漏电措施，非电工不得安装、操作电器设备。8、现场消火栓及消防用具要有明显标志，设专人负责，消火栓周围不得堆放材料。9、基坑周边设围护栏杆，栏杆高度1.2m，间距2m，水平栏杆两道间距0.6m，栏杆刷500mm宽的红黑相间油漆警示标识。注：本记录一式两份，一份交底单位存，一份接受交底单位存。专业文档供参考，如有帮助请下载。
