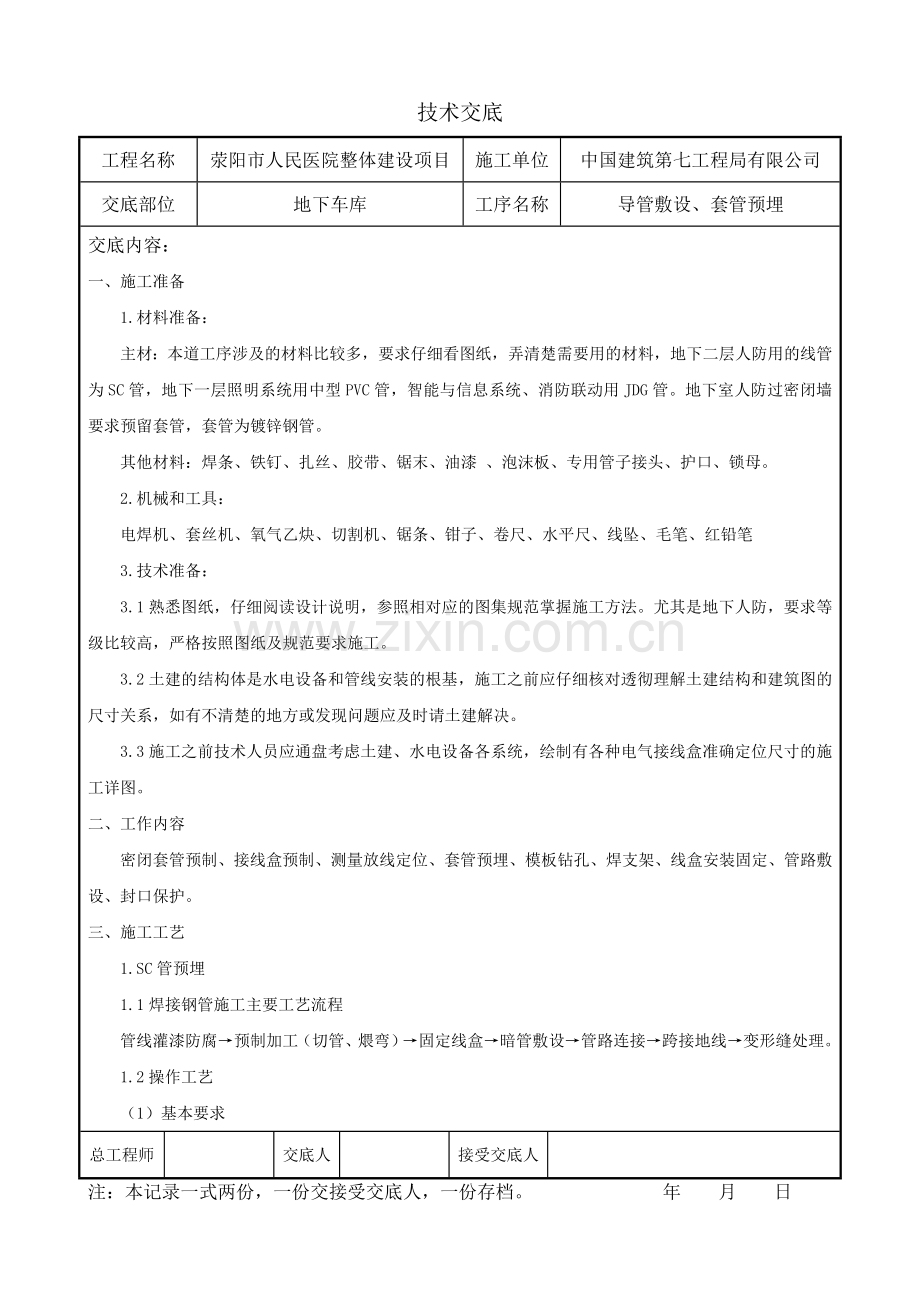

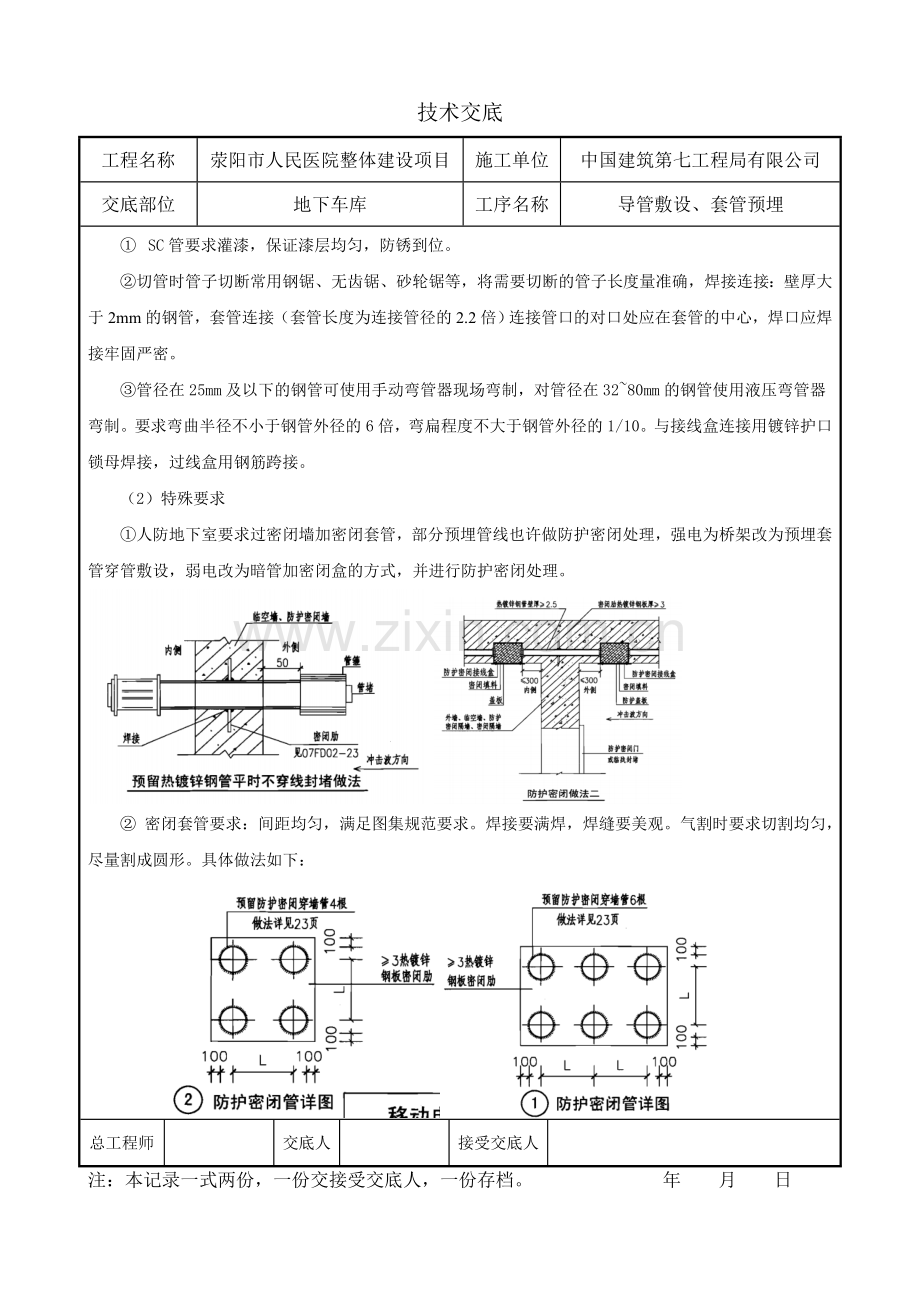

技术交底工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局有限公司交底部位地下车库工序名称导管敷设、套管预埋交底内容：一、施工准备 1.材料准备： 主材：本道工序涉及的材料比较多，要求仔细看图纸，弄清楚需要用的材料，地下二层人防用的线管为SC管，地下一层照明系统用中型PVC管，智能与信息系统、消防联动用JDG管。地下室人防过密闭墙要求预留套管，套管为镀锌钢管。 其他材料：焊条、铁钉、扎丝、胶带、锯末、油漆 、泡沫板、专用管子接头、护口、锁母。2.机械和工具： 电焊机、套丝机、氧气乙炔、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔 3.技术准备： 3.1熟悉图纸，仔细阅读设计说明，参照相对应的图集规范掌握施工方法。尤其是地下人防，要求等级比较高，严格按照图纸及规范要求施工。 3.2土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。3.3施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。二、工作内容 密闭套管预制、接线盒预制、测量放线定位、套管预埋、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护。三、施工工艺1.SC管预埋1.1焊接钢管施工主要工艺流程管线灌漆防腐预制加工（切管、煨弯）固定线盒暗管敷设管路连接跨接地线变形缝处理。1.2操作工艺（1）基本要求总工程师交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。 年 月 日技术交底工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局有限公司交底部位地下车库工序名称导管敷设、套管预埋 SC管要求灌漆，保证漆层均匀，防锈到位。切管时管子切断常用钢锯、无齿锯、砂轮锯等，将需要切断的管子长度量准确，焊接连接：壁厚大于2mm的钢管，套管连接（套管长度为连接管径的2.2倍）连接管口的对口处应在套管的中心，焊口应焊接牢固严密。管径在25mm及以下的钢管可使用手动弯管器现场弯制，对管径在3280mm的钢管使用液压弯管器弯制。要求弯曲半径不小于钢管外径的6倍，弯扁程度不大于钢管外径的1/10。与接线盒连接用镀锌护口锁母焊接，过线盒用钢筋跨接。（2）特殊要求 人防地下室要求过密闭墙加密闭套管，部分预埋管线也许做防护密闭处理，强电为桥架改为预埋套管穿管敷设，弱电改为暗管加密闭盒的方式，并进行防护密闭处理。 密闭套管要求：间距均匀，满足图集规范要求。焊接要满焊，焊缝要美观。气割时要求切割均匀，尽量割成圆形。具体做法如下：总工程师交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。 年 月 日技术交底工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局有限公司交底部位地下车库工序名称导管敷设、套管预埋2.PVC管预埋2.1 PVC管施工主要工艺流程预制加工（切管、煨弯）固定线盒暗管敷设管路连接变形缝处理2.2操作工艺（1）基本要求 PVC管的切断 配管前应根据管子每段所需的长度进行切断。切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。不论是用哪种方法，都应该一切到底，禁止用手来回折断。 PVC管的弯制 PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。弯簧的一端应拴上铁丝或细绳。当弯制较长的管时，弯簧不易取出；弯管完成后，逆时针转动弯簧，使之外径收缩，同时往外拉即可取出弯簧。 PVC管的连接 PVC管一般采用套管连接，连接管管端约12外径长的地方必须清理干净，然后涂胶水，插入套管内至套管中心处，两根管对口紧密，保持一会儿使之粘接牢固。套管可采用成品套管接头。当预埋管长度每超过30米（没有弯曲）、20米（有一个弯曲）、15米（有二个弯曲）、8米（三个弯曲），要增设过渡盒。3. JDG管预埋3.1 JDG管施工主要工艺流程预制加工（切管）用弯管器煨弯把管口打平管线暗敷管线补偿3.2 操作工艺（1）基本要求 断面应平整，管口必须平整无毛刺。 穿线JDG钢煨弯时，其弯曲半径不小于管外径的10倍。管径在DN25以上的管子该使用液压煨管总工程师交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。 年 月 日技术交底工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局有限公司交底部位地下车库工序名称导管敷设、套管预埋器，预埋管的弯曲处，不能有折皱，凹扁和裂缝，弯曲度不能小于90。当预埋管长度每超过30米（没有弯曲）、20米（有一个弯曲）、15米（有二个弯曲）、8米（三个弯曲），要增设过渡盒。 JDG管在立墙上敷设时严禁交叉，管路采取最短距离敷设，并排敷设的JDG镀锌电管间距不小于25mm，使管子周围均匀有混凝土包裹，JDG管对接必须紧定螺丝必须到位。 JDG镀锌钢管与接线盒连接应采用锁母连接，采用锁母连接，JDG镀锌钢管端口必须平整无毛刺，插入与管径相匹配的接线盒的敲落孔内，管线与盒壁要垂直，再在盒内的管端拧上锁紧螺母固定。为防止接线盒移位，采用钢筋固定。接线盒面与结构施工的模板面平齐，接线盒内填充锯木等防止混凝土进入，并且在施工图纸上准确的标注出预埋接线盒的位置，待土建模板拆除后便于寻找。4. 线盒安装4.1线盒安装施工工艺流程线盒预制（封堵、加锁母）接线盒定位线盒固定（剪力墙上焊接固定）管路敷设4.2 操作工艺（1）基本要求开关、插座、灯位盒，必须严格按实际图纸和规范来定位。开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。要按各种器具设计高度安装其接线盒。对剪力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。为了达到优良的观感，接线盒预埋位置必须准确整齐。开关和插座必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。 为防止混凝土或二次抹灰渗入，用锯末或者泡沫提前塞满用胶带封堵。（2）特殊要求地下人防弱电桥架过防护密闭墙时改为暗管加密闭盒的方式，并进行防护密闭处理。具体做法如下：总工程师交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。 年 月 日技术交底工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局有限公司交底部位地下车库工序名称导管敷设、套管预埋四、质量标准 质量要求符合建筑电气工程施工质量验收规范（GB50303-2002）的规定。1、主控项目(1)金属导管严禁对口熔焊连接：镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。(2)当绝缘导管在气体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。2、一般项目连接紧密，管口光滑，护口齐全，暗配管保护层大于15mm。五、成品保护1、现浇混凝土楼板上配筋时，注意不要踩坏钢筋，土建浇筑混凝土时，电工应留人看守，修复。2、其他专业在施工中，应注意保护电气配管，严禁私自改动电线管及电气设备。六、应注意的质量问题1、煨弯处出现凹扁过大或弯曲半径倍数不够。2、暗配管路弯曲过多，敷设管路时，应按设计图纸要求及现场情况，沿最近的路线敷设。3、采用薄壁钢管时入盒处，要用专用带丝扣的管箍，并上好锁姆。4、预留管口的位置不正确，配管时未按设计图要求测量轴线尺寸位置，造成定位不准，应根据设计图纸要求进行修复。5、线管在焊跨接地线时，将管焊、焊接不牢、焊接面倍数不够，主要是操作者责任心不强，或者技总工程师交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。 年 月 日术交底工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局有限公司交底部位地下车库工序名称导管敷设、套管预埋术水平太低，应加强对操作者责任教育和技术培训，严格按技术规格操作。6、暗配管路堵塞，配管后应及时扫管，发现堵管及时修复，配管后应及时加管堵。7、管口不平齐有毛刺，断管后应及时用锉将管口锉平齐，铣口。七、安全事项1、进入施工现场必须遵守项目制定的各种规章制度。2、正确佩戴安全帽、施工证，如有必要时系好安全带或用安全网进行保护。3、不得穿拖鞋、赤膊等进入施工现场施工。4、电、气焊应由持有效上岗证操作人员操作。5、电焊机有可靠的防雨措施，有良好的接地或接零保护，配线不得乱拉乱搭，焊把绝缘良好。6、乙炔、氧气瓶应远离明火，瓶间距离应大于5m，使用时必须装有回火防止器。7、施工现场严禁吸烟，做好防火安全工作。焊割作业应防止引燃附近易燃物，动用明火处应配有手提式灭火器。油漆、汽油等易燃易爆品应妥善保存，并配备专门的消防设施。8、施工现场保持警惕，防止高空坠物和其它意外伤害，氧气、乙炔瓶和其它材料摆放平稳，防止坠落。做到人不伤我，我不伤人。9、做好施工现场文明施工，保证“工完场清”。总工程师交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。 年 月 日 . . . .
