乡村公路圆管涵施工方案1.doc

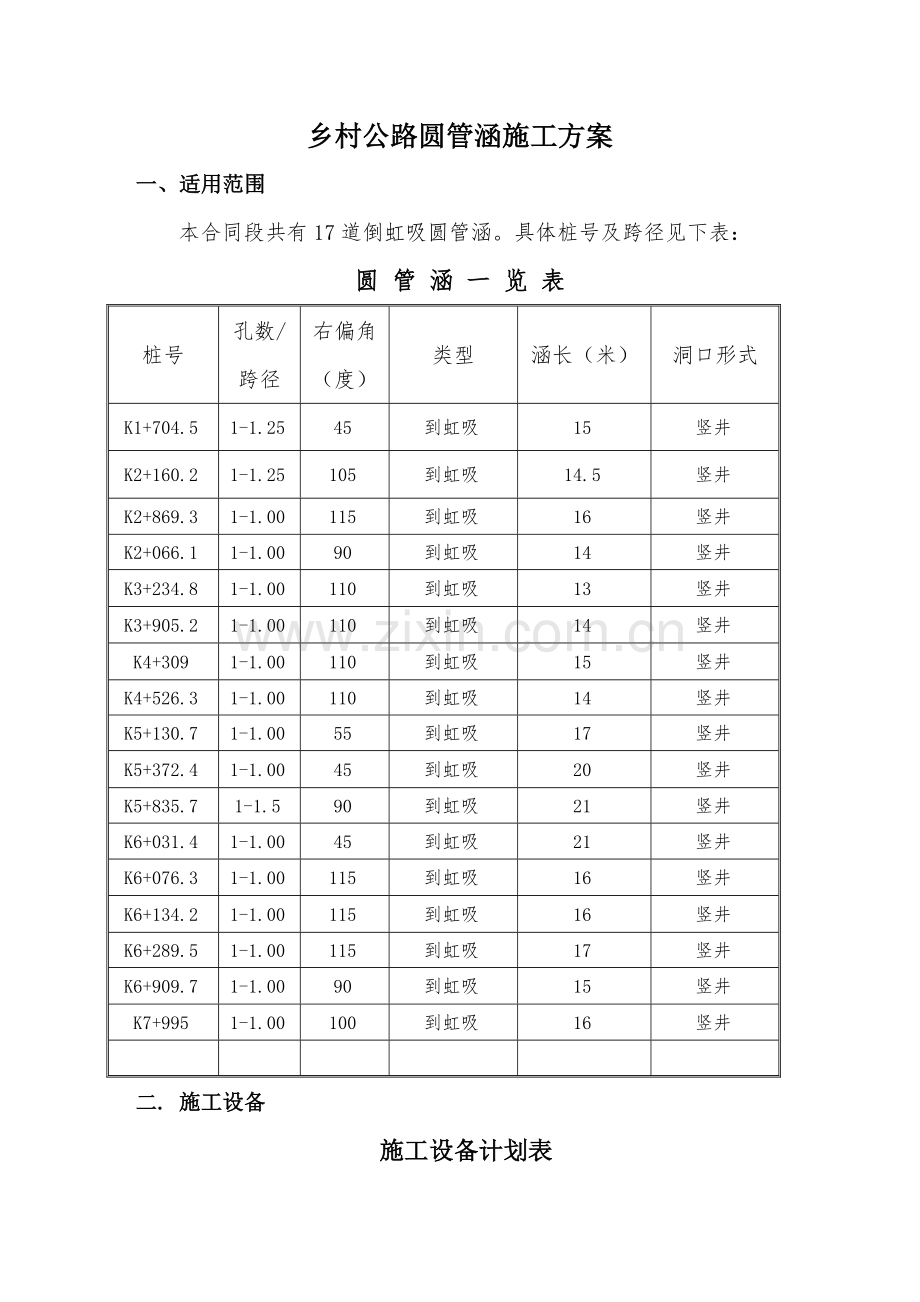

乡村公路圆管涵施工方案一、适用范围本合同段共有17道倒虹吸圆管涵。具体桩号及跨径见下表：圆 管 涵 一 览 表桩号孔数/跨径右偏角 （度）类型涵长（米）洞口形式K1+704.51-1.2545到虹吸15竖井K2+160.21-1.25105到虹吸14.5竖井K2+869.31-1.00115到虹吸16竖井K2+066.11-1.0090到虹吸14竖井K3+234.81-1.00110到虹吸13竖井K3+905.21-1.00110到虹吸14竖井K4+3091-1.00110到虹吸15竖井K4+526.31-1.00110到虹吸14竖井K5+130.71-1.0055到虹吸17竖井K5+372.41-1.0045到虹吸20竖井K5+835.71-1.590到虹吸21竖井K6+031.41-1.0045到虹吸21竖井K6+076.31-1.00115到虹吸16竖井K6+134.21-1.00115到虹吸16竖井K6+289.51-1.00115到虹吸17竖井K6+909.71-1.0090到虹吸15竖井K7+9951-1.00100到虹吸16竖井二. 施工设备 施工设备计划表序号设备名称型号规格数量备注1装载机ZL-503.0m31台2挖掘机小松2201台3水泵XA32/16/7.18Kw1台4振捣棒2台5打夯机2台三. 圆管涵施工方法3.1施工准备（1） 测量放样，根据图纸在原地面准确放出涵洞的纵、横向轴线，并在施工范围之外作好引桩，以便随时进行校检，放出基础开挖边线的准确位置，检查原地面标高确定基础的开挖深度。（2） 现场核对结构物位置，结构物设计与实际是否相符，如有出入，报请监理工程师，在项目调整后，重新进行测量放样。（3） 对各种原材料：水泥、砂、碎石、等检测合格后方可使用，确定各部位混凝土配合比。3.2基坑开挖开挖前先在基坑周围作好排水处理以防基坑积水，基坑按照设计基础宽度两侧加宽50cm进行开挖。开挖时采用机械开挖人工配合进行施工，开挖过程中控制好开挖深度边挖边将废土运走，防止堆在基坑边上引起坑壁坍塌，挖至设计图纸要求的标高后，对基底进行平整、清理。通知监理工程师及试验室对基底承载力进行检测。当基 底承载力低于设计值时，应对基底进行深挖换填处理，并报请监理工程师以确定工程量。3.3砌砖朵、下管（1）在整好的基坑内浆砌砖朵，高度为管外壁距基坑底部30cm,砖朵应在管的两端，但不能影响到管带施工。（2）圆管涵及倒虹吸管节是从产品质量合格的水泥制品生产厂家购置，管节的安装采用装载机吊装就位就能满足，人工配合修整，涵管要平顺，接口无明显错台现象。对于斜交的管涵及长度不足的成品管节的部位，要将成品管节进行修凿，修凿成所需要的角度和长度。在安装过程中，应保持管内清洁无多余的砂浆及其他杂物。3.4模板安装、基础砼浇筑（1）管座基础模板安装：管基模板采用木模板，模板表面要求平整光滑，无坑洼。基础立模时注意沉降缝保持一致，挂线立模确定涵洞准确位置。模板安装要牢固，接缝紧密、支撑可靠，保证模板位置尺寸符合图纸要求。模板安装前，内侧必须涂刷脱模剂，安装完成后要对模板的位置尺寸进行复核，确保无误后方可进行下道工序。（2）浇筑基础砼：圆管涵基础砼为C15级砼，砼的浇筑为一次完成，将现浇C15混凝土流槽入模，插入式振捣器振捣密实，（3）脱模：在砼终凝或浇注24h后即可拆模，拆模后自检混凝土表面质量，要求无蜂窝、麻面，并通知监理工程师检查确认。3.5接缝处理管节接头采用热沥青浸炼的麻絮填塞，管内和管外各填一半，不得从管外一次填满，然后用(三油两布法)三层沥青两层沥青浸渍的麻布沿接缝处缠绕管壁一周（麻布宽15cm），并用铁丝将麻布扎紧。 3.6竖井砌筑根据设计图纸要求准确放出竖井位置，撒上灰线，人工整修场地、挖基，夯实整平、铺上砂砾垫层然后进行浆砌，浆砌片石要求严格选料，保证浆砌层厚度面平整，砌体密实无空洞，砂浆勾缝线形美观，并且勾缝必须勾凹缝。做好涵洞出水边沟，保证水流畅通。3.7沟槽回填：回填采用10%石灰土分层夯实，夯实度应在90%以上。四、质量管理和质量控制的组织保证措施4.1质量管理遵行全面质量管理的观点和方法，开展全员，全过程的质量管理活动。建立施工质量保证体系，并在体系的运行过程中不断的完善。4.2质量控制施工严格按规范进行，并按“施工网络计划”控制施工进度。质量控制注重施工前和施工中的过程控制，与预防为主，加强对工作质量，工序质量和中间产品质量的检查，以良好的工作质量来保证工序质量，促进工程质量 。（1）、推行全面质量管理，广泛开展群众性的QC小组活动，重点部位和并键工序均设质量管理点。（2）、实行逐级技术交底制度。（3）、做好生产班组的自检，互检和交接检以及专检工作。施工前对工程所采用的原材料进行严格的检验，并报请监理工程师审批后方可使用。施工中实行工序交接单制度。上道工序完成，经检验合格后方可交接，进行下道工序的施工。（4）、加强质量教育，提高全体职工的质量意识。（5）、完善经济责任制，工程质量的优势与奖金挂钩，严格实行奖罚分明制度。五、安全组织措施5.1建立安全保证体系。项目设安全管理机构，由工区长担任组长，工地设专职安全员，安保科领导，负责全桥的安全管理工作，生产班组设兼职安全员，协助班组长做好本班组的各项安全管理活动。5.2安全教育和训练（1）对新进场的工人进行安全生产教育和培训，经考核合格后，方准其进入操作岗位，每天上岗前均须进行技术交底、安全交底工作。（2）在采用新工艺，新方法，新设备或调换工作岗位时，对工人进行新操作方法和新工作岗位的安全教育。（3）车辆驾驶等特殊工种的工人进行专门的安全操作训练。（4）设立每周一次的安全活动日，在班前班后会上检查安全生产的活动情况，并对职工进行经常性的安全教育和安全生产活动。5.3落实安全责任制，制定安全管理的各项规章制度建立健全名各项安全生产的规章和管理制度，体现“全员管理，安全第一”的基本思想，明确安全生产责任，做到职责分明，各负其责。需进一步制定的规章制度有：各级人员安全生产责任制度，安全生产教育培训计划，安全检查制度，安全交底制度，事故的分析处理制度等。5.4各项安全技术措施（1）施工操作人员进入现场时必须佩带安全帽，高空作业时必须系安全带。（2）对各种施工工具要定期进行检查和维修保养，以保证使用的安全。（3）所有临时结构的施工设计，必须考虑安全技术，并在施工前由设计者对操作人员进行详细的交底。（4）对工地上设置的消防器材要定期维护和检查，严禁挪做他用，油库、木工加工棚等有明为的地段，应作防火的重点，严加管理。圆管涵施工工艺流程图测量放线场地布置基础开挖下基础现浇管座安装圆管抗肩竖井施工结构回填竣工 . . . .
