烟道底贴板施工方案.doc

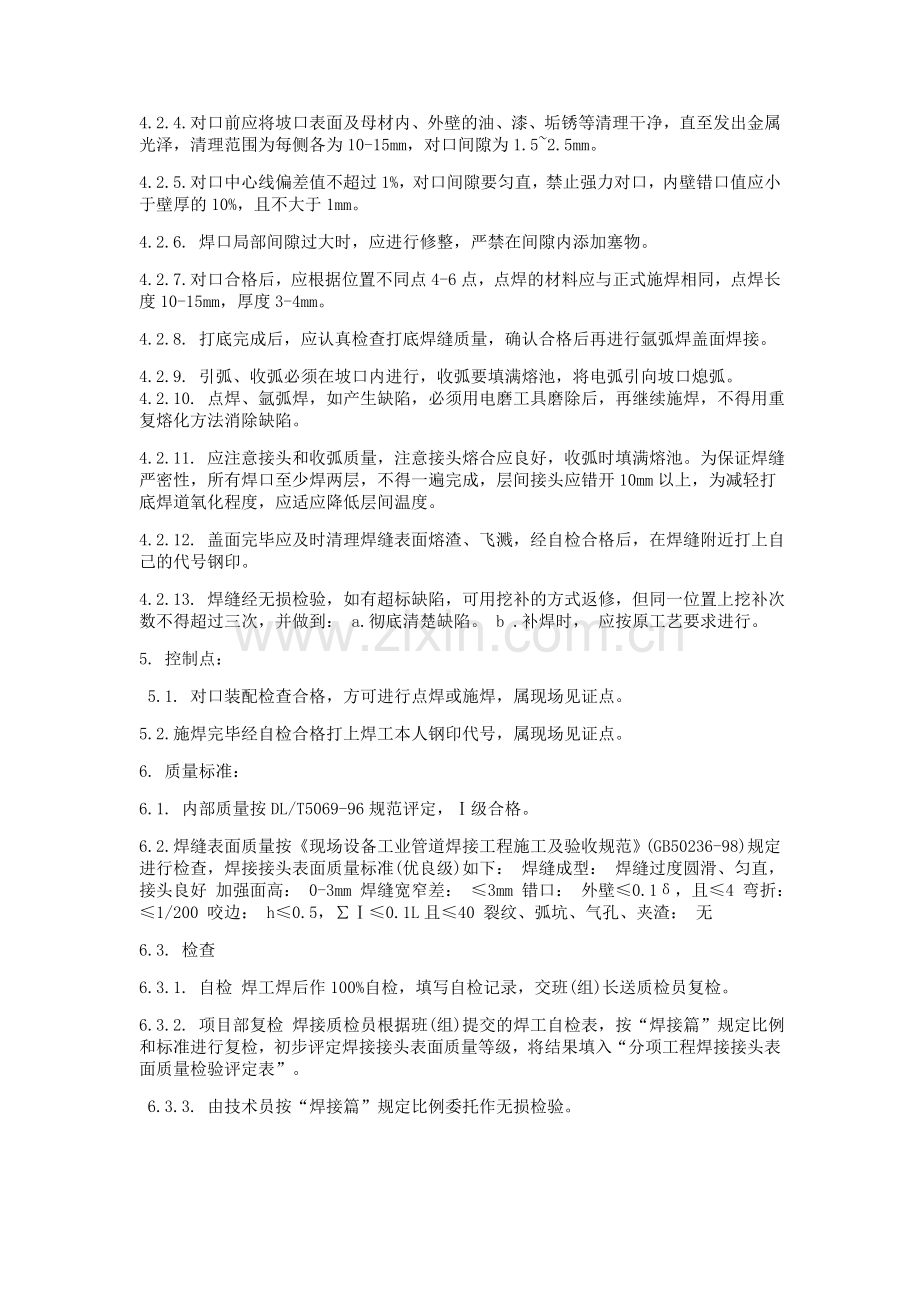

旁路烟道合金贴衬施工方案1由于在2013年2号机组检修后脱硫防腐不能很好的进行，经研究决定在烟道底部加一张合金底板，底板单台机组面积为98.3m2,总量为2300kg，2台机组总面积为196.6m2,总重量4600kg，使用焊丝约82kg使用氩弧焊进行塞焊焊接。所用白钢板、焊丝材质皆为2205.2编制依据：旁路烟道合金贴衬施工图 规程、规范现场设备工业管道焊接工程施工及验收规范(GB50236-98)焊工技术考核规程3. 施工准备： 材料白钢板4.6吨材质2205.焊丝：2205 焊丝应有制造厂的质量合格证，领取和发放有焊材管理员统一管理。焊丝在使用前应清除油锈及其他污物，露出金属光泽。施工前需要在烟道中设置一道帆布 防止烟气对冲对人员照成伤害，帆布高度为4.5米。3.1氩气 氩气瓶上应贴有出厂合格标签，其纯度99.99%，所用流量6-9升/分钟，气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。 3.2. 施工机具 3.2.1. 采用交流电焊机。3.2.2. 选用JL-15型氩气减压流量计。流量计应开闭自如，没有漏气现象。切记不可先开流量计、后开气瓶，造成高压气流直冲低压，损坏流量计;关时先关流量计而后关氩气瓶。 3.2.3. 输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管代用，长度不超过30米。 3.2.4. 其它工器具 焊工应备有：手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。 4. 施工工序： 4.1. 工序工艺：本次施工使用塞焊焊接和搭接焊接两种，塞焊焊接之前需在原烟道板上转一个20的孔然后塞入焊接，最后再塞焊顶部加一个40的盖板。搭接焊的焊接长度为40.且焊接过程中设有专人进行监督指导。4.2. 工序过程 4.2.1. 焊工必须按照“考规”规定经相应试件考试合格后，方可上岗位焊接。4.2.2. 严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。4.2.3. 焊工所用的氩弧焊把、氩气减压流量计，应经常检查，确保在氩弧焊封底时氩气为层流状态。 4.2.4. 对口前应将坡口表面及母材内、外壁的油、漆、垢锈等清理干净，直至发出金属光泽，清理范围为每侧各为10-15mm，对口间隙为1.52.5mm。 4.2.5.对口中心线偏差值不超过1%，对口间隙要匀直，禁止强力对口，内壁错口值应小于壁厚的10%，且不大于1mm。4.2.6. 焊口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。 4.2.7. 对口合格后，应根据位置不同点4-6点，点焊的材料应与正式施焊相同，点焊长度10-15mm，厚度3-4mm。4.2.8. 打底完成后，应认真检查打底焊缝质量，确认合格后再进行氩弧焊盖面焊接。4.2.9. 引弧、收弧必须在坡口内进行，收弧要填满熔池，将电弧引向坡口熄弧。 4.2.10. 点焊、氩弧焊，如产生缺陷，必须用电磨工具磨除后，再继续施焊，不得用重复熔化方法消除缺陷。 4.2.11. 应注意接头和收弧质量，注意接头熔合应良好，收弧时填满熔池。为保证焊缝严密性，所有焊口至少焊两层，不得一遍完成，层间接头应错开10mm以上，为减轻打底焊道氧化程度，应适应降低层间温度。 4.2.12. 盖面完毕应及时清理焊缝表面熔渣、飞溅，经自检合格后，在焊缝附近打上自己的代号钢印。 4.2.13. 焊缝经无损检验，如有超标缺陷，可用挖补的方式返修，但同一位置上挖补次数不得超过三次，并做到： a.彻底清楚缺陷。 b .补焊时， 应按原工艺要求进行。 5. 控制点： 5.1. 对口装配检查合格，方可进行点焊或施焊，属现场见证点。 5.2.施焊完毕经自检合格打上焊工本人钢印代号，属现场见证点。 6. 质量标准： 6.1. 内部质量按DL/T5069-96规范评定，级合格。 6.2. 焊缝表面质量按现场设备工业管道焊接工程施工及验收规范(GB50236-98)规定进行检查，焊接接头表面质量标准(优良级)如下： 焊缝成型： 焊缝过度圆滑、匀直，接头良好 加强面高： 0-3mm 焊缝宽窄差： 3mm 错口： 外壁0.1，且4 弯折： 1/200 咬边： h0.5，0.1L且40 裂纹、弧坑、气孔、夹渣： 无 6.3. 检查6.3.1. 自检 焊工焊后作100%自检，填写自检记录，交班(组)长送质检员复检。 6.3.2. 项目部复检 焊接质检员根据班(组)提交的焊工自检表，按“焊接篇”规定比例和标准进行复检，初步评定焊接接头表面质量等级，将结果填入“分项工程焊接接头表面质量检验评定表”。 6.3.3. 由技术员按“焊接篇”规定比例委托作无损检验。6.3.4. 项目部初评 根据“焊接篇”标准的规定，将焊接接头的表面质量等级、严密性实验评定级和试验部门提供的各项试验报告评定等级，填入分项工程焊接综合质量等级评定表，并初步评定其焊接综合质量等级，送公司质检部门评定。6.3.5. 公司质检科对施工队提供的焊接接头表面质量和综合质量初评结果，按“焊接篇”规定抽检。会同施工队及有关人员共同评定分项工程的焊接综合质量等级。 6.3.6. 技术员作好施工记录。 7. 安全技术措施：7.1. 焊工工作时必须穿工作服，戴绝缘手套，穿绝缘鞋。7.2. 焊工必须遵守安全、文明施工的规定。7.3. 高空作业必须系安全带，高空搭设的脚手架应安全、可靠、并便于施焊。 7.4. 焊工在使用电磨工具时采取防护措施。使用前检查电磨工具砂轮片是否松动，是否需要更换砂轮片。 7.5. 空中对口是作业区下方如有易燃易爆物品时，要做好防止飞溅物落下的措施。7.6. 应避免电焊线与带有感应线圈的设备相连，电焊线与焊钳连接部分应放置可靠，避免工作时电弧击伤烟道及贴板。7.7. 焊接时应注意避免飞溅或电弧损伤设备、飞溅或焊渣落入已清洁干净的管道内。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
