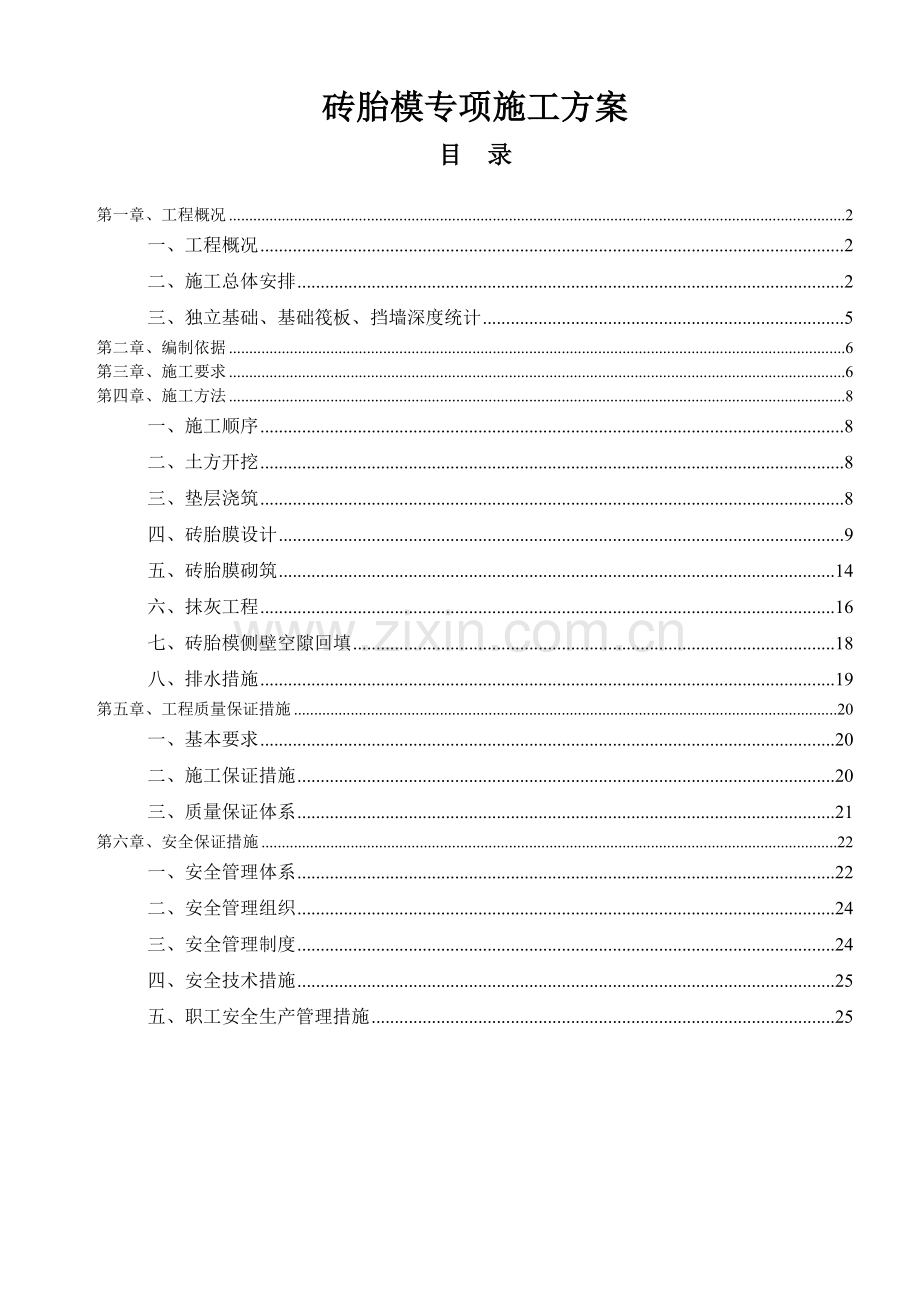

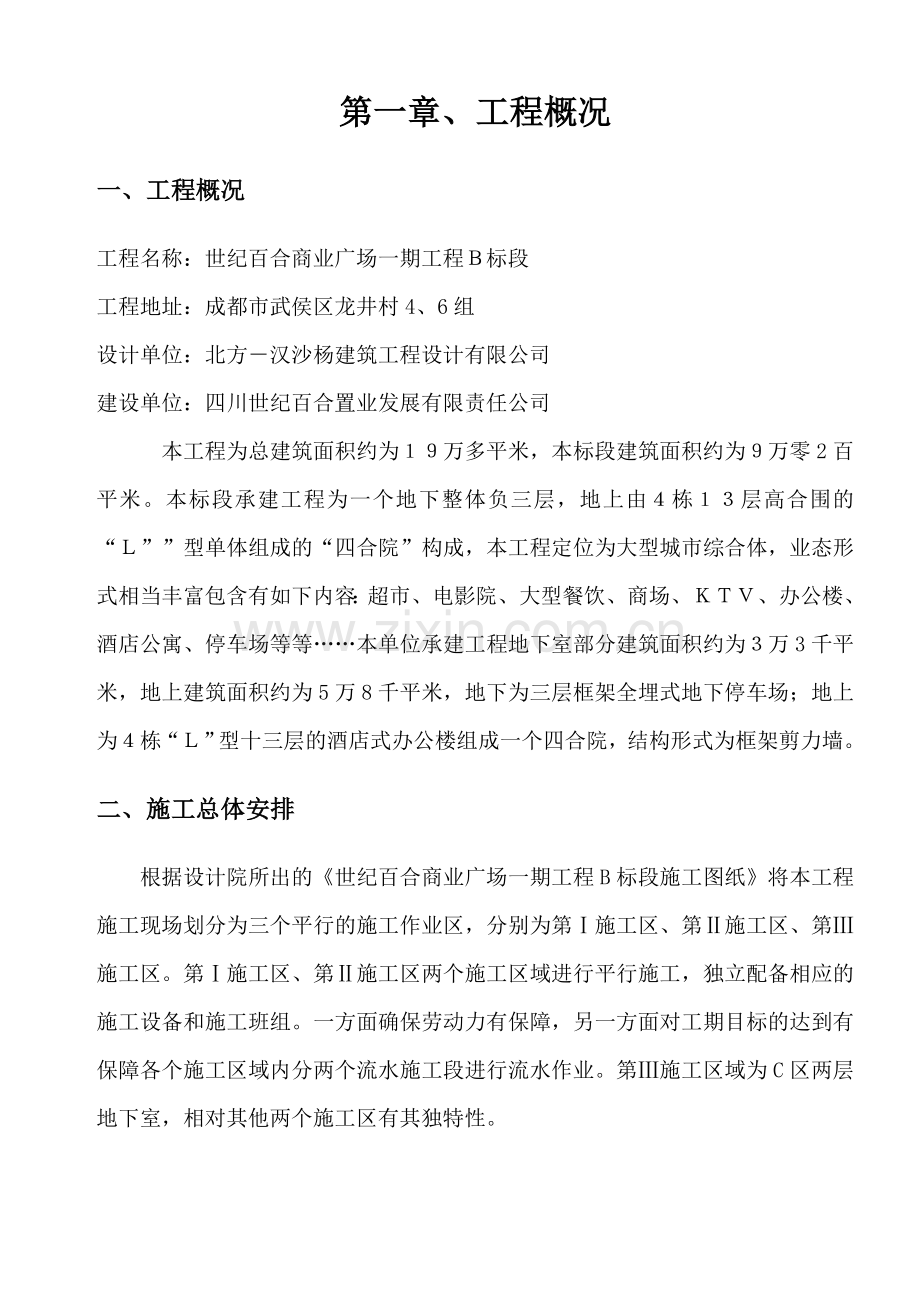

砖胎模专项施工方案目录第一章、工程概况2一、工程概况2二、施工总体安排2三、独立基础、基础筏板、挡墙深度统计5第二章、编制依据6第三章、施工要求6第四章、施工方法8一、施工顺序8二、土方开挖8三、垫层浇筑8四、砖胎膜设计9五、砖胎膜砌筑14六、抹灰工程16七、砖胎模侧壁空隙回填18八、排水措施19第五章、工程质量保证措施20一、基本要求20二、施工保证措施20三、质量保证体系21第六章、安全保证措施22一、安全管理体系22二、安全管理组织24三、安全管理制度24四、安全技术措施25五、职工安全生产管理措施25第一章、工程概况一、工程概况工程名称：世纪百合商业广场一期工程标段工程地址：成都市武侯区龙井村4、6组设计单位：北方汉沙杨建筑工程设计有限公司建设单位：四川世纪百合置业发展有限责任公司本工程为总建筑面积约为万多平米，本标段建筑面积约为万零2百平米。本标段承建工程为一个地下整体负三层，地上由栋层高合围的“”型单体组成的“四合院”构成，本工程定位为大型城市综合体，业态形式相当丰富包含有如下内容：超市、电影院、大型餐饮、商场、办公楼、酒店公寓、停车场等等本单位承建工程地下室部分建筑面积约为万3千平米，地上建筑面积约为5万8千平米，地下为三层框架全埋式地下停车场；地上为栋“”型十三层的酒店式办公楼组成一个四合院，结构形式为框架剪力墙。二、施工总体安排根据设计院所出的世纪百合商业广场一期工程B标段施工图纸将本工程施工现场划分为三个平行的施工作业区，分别为第施工区、第施工区、第施工区。第施工区、第施工区两个施工区域进行平行施工，独立配备相应的施工设备和施工班组。一方面确保劳动力有保障，另一方面对工期目标的达到有保障各个施工区域内分两个流水施工段进行流水作业。第施工区域为C区两层地下室，相对其他两个施工区有其独特性。具体划分如下所示： 砖胎膜的施工工期计划如下所述： 根据甲方指示和现场实际情况，定于2012年10月12日开始进行人工捡底工作，捡底工作首先从第区的A施工段开始进行试捡，在试捡的过程中注意观察基底土质的状况。如土质情况不理想或者与地勘报告有出入，应当立刻通知监理单位、建设单位、地勘、设计院到现场进行会诊工作，给出处理意见。如果底层土质状况良好与地勘报告一致，方可继续捡土工作并由北向南逐步推进。在第区的A施工段捡底工作顺利进行的情况下，逐步展开第区的捡底工作。 当第区的A施工段和第区A施工段的捡底工作顺利完成后方可进行第区的B施工段和第区B施工段的捡底工作，同时可以开展钎探和验槽工作。 当第区的A施工段和第区A施工段的钎探工作顺利完成，经过设计院、勘察院、质检站、建设单位、监理单位共同进行验槽并达到设计要求后，现场便具备后续施工插入的条件。第区的A施工段和第区A施工段内的砖胎膜工作拟订在十个日历天内完成。具体的施工规划如下所示： 当第区的A施工段和第区的A施工段的砖胎膜工作顺利完成，并且第区的B施工段和第区的B施工段的验槽工作顺利完成后，将全部的劳动力及机械设备立即投入到各区域内B施工段的砖胎膜施工中，拟订施工周期为10个日历天。具体部署如下所示： 据规划砖胎膜施工需要在20个日历天内完成所有的内容，包括砌筑、填补和抹灰。三、独立基础、基础筏板、挡墙深度统计抗水板厚度：单体部分600mm，地下车库部分450mm。地下室外侧的砖胎膜挡土墙高度为800mm。承台深度统计：承台编号深度(mm)尺寸（mm）砖胎膜高度（mm）DJJ018503500*3500400DJJ0212004600*4600750DJJ0311004200*4200650DJJ049504000*3200450DJJ0512505000*4000650DJJ069503800*6200350挡土墙深度统计：挡土墙编号深度(mm)尺寸（mm）备注DQ18001250800DQ28001250800DQ38001400800DQ48001400800DQ57001000700第二章、编制依据世纪百合商业广场一期工程B标段结构施工图世纪百合商业广场一期工程B标段施工组织设计中华人民共和国建筑施工手册砌体工程施工质量验收规范（GB50203-2002）建筑地基基础工程施工质量验收规范（GB-50202-2002）建筑施工摸板安全规范（JGJ162-2008）各种相关验收规范、规程等第三章、施工要求1、深基坑支护已由基坑的设计支护单位施工完成，经第三方监测，边坡的变形及位移在允许值范围内。2、地基验槽已检测合格。3、土方开挖应根据土质情况进行放坡，放坡系数不得小于规范设计要求。4、独立基础、基础梁、抗水板采用机械开挖至独立基础底标高以上500mm后采用人工挖掘、修整，防止对基土扰动，造成基土不稳。5、本工程设计图纸为砖胎膜施工完成后，所有空隙部位采用素混凝土回填。基坑开挖完毕后，对土层做适当处理并清除浮土后应立即浇注基础垫层，严禁长期暴露坑底持力层。6、组织好排水降水及防雨工作，防止发生边坡塌陷、基坑积水浸泡以及因抽水引起地下水位下降而造成承台基坑沉降，直到基坑回填完为止。第四章、施工方法一、施工顺序测量放线、定标高机械土方开挖至承台底以上500人工清土、平整浇砼垫层放砖胎膜线试摆砖样砌砖模砖模抹灰砖模加固承台、挡墙侧回填场地平整基础垫层钢筋绑扎墙柱插筋集水井、临边、剪力墙吊模底板混凝土浇筑二、土方开挖 本工程土方开挖属于甲方指定分包，不在我单位的承包范围以内。我司派专职测量员对土方单位进行技术指导，严禁出现超挖、乱挖现象。如出现及时报告监理单位、建设单位。并制定合理的处理方案及时处理。三、垫层浇筑 垫层浇筑前应在场地内进行标高定点，在完成承台、基础梁底修整土面上钉短钢筋头，以作为垫层厚度控制点。垫层的浇注宽度应该充分考虑到砖胎膜、保护层、防水层以及砖胎膜外阔100mm。四、砖胎膜设计根据施工图纸、施工组织设计要求以及国家、地方现行施工规范，承台和基础梁等的侧模采用砖胎膜，因砖模在砌好后要承受回填土的侧压力，砖胎膜的选型及厚度应根据承台、挡墙侧模深度进行计算，防止回填土过程中或回填后由于地表水侵蚀而发生边坡滑移甚至垮塌。故砖模基本选型和厚度如下表：承台、挡墙高度砖模高度（）墙厚（）h1200h6002401800h12001200h6002402400h18001800h12002403000h24002400h18003703600h30003000h2400底部1200mm高范围内采用490墙上部砌筑采用240墙4200h36003600h3000底部1800mm高范围内采用490墙上部砌筑240墙4800h42004200h3600底部2400mm高范围内采用490墙上部砌筑采用240墙独立基础砖胎膜详图：条形基础详图抗水板上集水坑详图主楼筏板与独立基础交接以及独立基础与抗水板交接大样电梯基坑砖胎膜详图筏板与抗水板交界处砖胎膜详图号节点详细做法如下图：另外砖胎膜有如下构造要求：1、砖胎膜高度超过3米必须在中部增加一道钢筋混凝土圈梁，圈梁大小为厚度同墙厚，高度为240，内配410钢筋，箍筋设置为6250, 混凝土等级为C20,以加大砖模侧向抗压能力。2、开挖后承台底土质较差,如淤泥、流砂,需进行换填后再进入下一道工序，换填完成后在承台底部增加一道地圈梁，圈梁大小为厚度同墙厚，高度为240，内配412钢筋，箍筋设置为6250,混凝土等级为C20。3、长超过3.6米必须在中部设置一道砖柱，砖柱为(墙厚+120)(墙厚+120)。在电梯井集水坑砖胎模砌筑时先砌筑1500高500厚墙，然后在墙体上浇筑一道370300的圈梁，后在圈梁上砌筑1500高370厚墙，然后砌筑240厚墙到顶，砖模砌筑完成必须增加斜撑回顶后方可进行回填。4、砌筑砂浆采用M5水泥砂浆、采用页岩实心结砖。砌筑完成24小时后方可进行回填工作。砖模高度超过1800mm, 必须增加斜撑回顶后方可进行回填工作。五、砖胎膜砌筑（1） 工艺流程拌制砂浆施工准备（放线、立皮数杆）垫层浇注砌砖墙验收抹灰（2） 砖胎模砌筑方法砖胎模砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每次盘角高度不应超过五皮砖，随盘随靠平、吊直。放线时，在砖胎模内侧预留10mm的抹灰厚度，保证承台结构截面尺寸。根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如第一层砖的水平灰缝大于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平，更不允许砍砖找平。平整和垂直符合要求后再挂线砌墙。组砌方法应正确，砌体上下应错缝，里外咬槎，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。灰缝厚度宜为8mm-12mm，且应饱满、平直、通顺，立缝砂浆应填实。应挤压碰头灰，防止透亮或瞎缝。砖墙应拉通线砌筑，并应随砌随吊、靠，确保墙垂直、平整，不得砸砖修墙，几个人使用同一条通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平灰缝均匀一致，平直通顺，砌筑时宜采用外手挂线，可以确保砖墙两面平整。砌砖时砖要放平，里手高，墙面就要张，里手低，墙面就要背，砌砖时一定要上跟线，下跟楞，左右相临要对平。墙体标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。（3）质量规范3.1主控项目留槎的作法必须符合施工规范的规定3.1.1砖的品种、强度等级必须符合设计要求不出现缺棱掉角等状况。3.1.2砂浆品种符合设计要求，配合比达到设计要求。3.1.3砌体砂浆必须饱满密实，实心砖砌体水平灰缝的砂浆饱满度不小于80%。3.1.4转角处严禁留直槎，其它临时断头处必须严格留槎。3.2一般项目3.2.1砖砌体上下错缝，每处无长度超过500mm以上的通缝。3.2.2砖砌体接槎处灰缝砂浆密实，缝、砖应平直。3.3允许偏差项目允许偏差（）检验方法轴线位置5钢尺垫层标高5水准仪或拉线、钢尺检查截面内部尺寸10钢尺垂直度5吊线相邻两垫层表明高低差3水准仪或钢尺（4）砖胎膜施工注意事项：（1）做好施工人员现场技术交底，不能盲目进行施工；（2）严格按照技术规范和方案要求进行操作施工；（3）砖胎膜砌筑高度过高需分段砌筑，一次砌筑高度不得超过2000；（4）砖胎膜砌筑完成后应待24小时后方可进行回填土施工；（5）做好地表水排放，防止地表水浸入回填土内，造成回填土质量问题；（6）土方及地下室施工在雨季期内进行，砼垫层及砌砖模、抹灰工作不宜采用成片施工的方法，若采用成片成段施工极易受到不可预测的雨天的侵扰，应按承台个数和小面积进行。对每天工程量进行合理安排，合理组织人力，对开挖完成后的独立基础、基础筏板及时进行砌筑胎膜、垫层施工，防止地表水侵蚀而造成返工。六、抹灰工程1、首先使用1：3水泥砂浆将砖砌放坡部位的空隙填补起来。2、砖胎模砌筑完毕,用1:3水泥砂浆在砖胎模内侧抹灰，抹灰厚度控制在25mm为准。 3、抹灰过程中阴阳角都必须倒角，角的半径不得小于150mm，材料使用：水泥砂浆。4、抹灰质量要求抹灰的面层不得有爆灰和裂缝且表面应光滑、洁净、接搓平顺、线角顺直平直。各层抹灰之间及抹灰层和基层之间必须粘结牢固，不得有脱层空鼓。立面垂直度允许偏差3mm，表面平整度允许偏差3mm，阴阳角方正，允许偏差3mm。七、砖胎模侧壁空隙回填1、回填材料要求 本工程按设计要求对砖胎模侧壁空隙的回填质量要求：a、基坑外侧一圈240厚砖胎膜挡土墙砌筑完毕后并经过24小时的凝固后，采用连砂石分层夯实回填。a、少量空间用C15素砼填塞(本工程全部采用C15混凝土回填)。b、大面积要求级配砂石夯填，或撼砂处理并注意安全。2、级配砂石要求 根据现场实际情况，优先采用天然级配砂石，若无天然级配砂石，采用砂：石=7：3的人工级配砂石。3、基底处理 场地回填应先清除基底上草皮、树根、坑穴中积水、淤泥和杂物，采取措施防止地表滞水流入填方区，浸泡地基，造成基土下陷。4、填土方法(人工填土法)（1）用手推车送连砂石，以人工用铁锹、耙、锄等工具进行回填土。（2）从场地最低部分开始，由一端向另一端自上而下分层铺填。每层虚铺厚度250mm，夯实至200mm。（3）深浅坑(槽)相连时，应先填深坑(槽)，相平后与浅坑全面分层填夯。（4）较大面积人工回填用打夯机夯实。5、施工工艺（1）人力打夯前应将填土初步整平，打夯要按一定方向进行，一夯压半夯，夯夯相连，行行相连，两遍纵横交叉，分层夯打。夯实基槽及地坪时，行夯路线应由四边开始，然后再夯向中间。（2）用蛙式打夯机夯实时，一般填土厚度不宜大于250，打夯前对填土应初步平整，打夯机依次打夯，均匀分布，不留间隙。（3）基坑回填应在相对两侧或四周同时进行回填与夯实。6、压实排水要求（1）填土层如有地下水或滞水时，应在四周设置排水沟和集水井，将水位降低。（2）已填好的土如遇水浸，应把稀泥铲除后，方能进行下一道工序（3）填土区应保持一定横坡，或中间稍高两边稍低以利排水。（4）当天填土，应在当天压实。八、排水措施地下室施工期间，为防雨水对基坑的冲刷浸泡，造成塌方、泥浆污染及基坑积水，应做好排水措施。在基坑底，沿底板外围用砖砌排水沟和集水井。派专人进行抽排水工作，严禁明水长时间浸泡基础。集水坑收集的雨水经过抽水泵派入市政雨水管网。第五章、工程质量保证措施一、基本要求（1）严格按照公司质量保证的要求开展工作，使质量工作贯穿于各个部门、各个环节、各道工序。（2）抓好质量预控和质量意识教育。组织施工人员学习施工规范、操作规程和质量检查标准，进行技术交底和质量通病防治教育，使施工人员了解工程概况，掌握工程要领及质量要求，做到人人心中有标准，个个心中求质量。（3）严把质量关。选用优质的设备，对工程中使用的各种设备把住采购和验收两个关。（4）坚持三级检查验收制度，严把分项工程验收关。在每个分项或工序施工过程中，认真执行操作班自检、施工员全面检、质量员核验检三道关。（5） 建立工程质量保证体系和质量管理责任制，做好各级质量交底。二、施工保证措施（1）组织技术交底，向班组进行技术操作和质量标准的交底工作；（2）严格按设计图、施工方案和施工规范等组织指导施工；（3）砖胎模砌筑前，复核结构截面尺寸、标高；（4）砌筑砖胎模时,基坑周边必须做好防护，预防砖胎模垮塌；（5）及时排清基坑积水，避免基坑长期浸泡。若砖胎模有裂隙，应作必要的填补，必要时拆除重新砌筑。三、质量保证体系3.1、质量保证体系：实行全面、全员、全过程中的质量管理建立由班组、施工队、项目部组成的三级质量保证体系，定期召开质量分析会，对存在的问题全面分析，找出原因，制定对策，确保质量。施工过程中严格遵守监理程序，服从监理工程师各项指令。1、加强技术管理：认真贯彻各项目技术管理制度、开工前落实各项人员岗位责任制，做好技术交底，使每个施工人员做到对工程的总体要求明确，对本岗位职责、质量和技术要求有深刻了解。2、实行项目技术负责人质量负责制，建立完善的质量管理和质量信息网络，项目技术负责领导下的质量管理小组，具有检查、监督、指导各班组、各工序的工作质量和工作成果的权利，并将检查结果上报项目经理部，做为考核班组和个人的依据并与经济收入挂钩。3、对影响成果质量的关键工序明确责任人，前一道工序对下道工序负责，凡不符合质量标准的前道工序不纠正不得转入下道工序。4、实行质检员24小时跟班作业制度，严格掌握各工序的质量标准，防患于未然。5、认真做好各种原始记录施工日记，做到准确、及时、齐全，整理汇总反馈信息，进一步指导施工。3.2 组织保证措施（1）项目经理为工程质量第一责任人，对质量安全负全责；（2）项目经理部的所有施工人员在项目经理的统一指挥下，分工协作负责督促检查各工种施工质量；（3）施工人员组织情况及具体分工如下表：姓名职务主要工作廖周春项目经理主持项目部全面工作刘怀勇技术总工全面负责技术管理工作及方案、相应纠正措施的审批王浩责任工长全面负责现场管理及施工安全管理工作谢江华项目工程师全面负责方案落实交底、现场技术管理及指导陈刚工长现场施工管理总协调翁巡安全主任全面安全管理、组织现场应急救援何国述施工员现场施工管理，负责砖胎模砌筑。杨智英资料员资料管理李汉文测量员测量放线，标高轴线管理李勇施工员现场施工管理，负责土方回填、基坑排水唐斌质检员现场质量管理张文革安全员现场安全管理陈旭廷电工组长现场用电、机械管理张德联采购员物资采购（4）整个工程施工，均应在监理工程师的监督下进行第六章、安全保证措施一、安全管理体系建立健全安全生产保证体系，贯彻国家有关安全生产和劳动保护方面的法律、法规，研究项目安全生产工作，发现问题，及时处理解决。逐级签订安全施工合同，使各级明确自己的安全目标，达到全面管理，消除事故隐患，实现安全生产的目的。安全保证体系组织保证制度保证群众组织项目经理技术负责人安全主任质检主任加强管理和制定安全生产责任制安全宣传教育，群众性监督检查。加强技术业务培训、全员监督和群防群治施工保证施工前检查施工过程检查制定安全生产制度健全劳动保障制度，监督、检查、组织参与事故调查、分析，筑起安全生产防线。建立组织保证制度、做好安全思想教育工作完工检查实现目标：杜绝因公造成的人员伤亡事故，严防各类安全事故的发生,达到“四无”工地。四无：无人身伤亡事故、无行车险以上事故、无交通责任事故、无重大火灾事故。安全管理组织机构框图项目安全生产领导机构组长：寥周春副组长：刘怀勇、翁巡各作业队安全生产领导小组班组长、兼职安全员操作人员自检、互检、交检二、安全管理组织三、安全管理制度1、坚持预防为主的原则，防患于未然，现场成立安全生产领导小组。设专职安全员，建立安全生产管理网络，经常检查督促安全生产，每周两次安全例会，强化安全意识，落实安全措施，做到人人关心生产重视安全。2、进入现场施工人员均必须穿戴劳保用品，配戴安全帽，遵守建筑安全操作规程和有关规定，各安全口挂设警示牌。3、所有机械操作人员均应有操作合格证，设备要经常检查，不可带病运转使用。4、现场24小时有专职电工值班，电器设备均要安装漏电保护器。5、严禁坑边大量堆放砖，基坑边严格按要求控制荷载，避免堆砖过高导致基坑塌方或砖垮塌。6、加强安全监控措施，必要时采取相应的应急措施，加以补救。四、安全技术措施（1）根据本工程场地、机械施工、配合工种多的特点，制定安全措施，建立安全责任制并定期开展安全活动。（2）各种机械，各工种要遵守各自的安全操作规程注意相互间的安全距离，施工机械不得撞击排水管、测量基点等。（4）现场出入口要设安全岗，配备专人指挥运砖、砂浆车辆，汽车司机要遵守交通法规和有关规定，按指定路线行驶，按指定地点卸砖、砂浆。（5） 要遵守本地区，本工地安全、保卫、消防、市容，环卫，交通等管理规定。要加强工人的管理教育，工人要有“三证”，做到合法用工，上岗前要进行安全交底和安全教育。五、职工安全生产管理措施（l）建立健全安全机构，配备安全管理人员。公司、项目部二级分别设立安全领导小组、安全管理小组，设置公司安全监督部、项目施工安全组作业专职管理部门，各级都配备足够的符合要求的安全管理人员实行专管与群管相结合的管理体系，横向到边，纵向到底，形成管理网络。（2）建立以安全生产责任制为核心的各项安全管理制度。主要包括各级各类人员的安全生产责任制、安全生产目标管理制度、安全检查制度、安全教育制度、安全技术措施计划制度、安全交底制度、特种作业人员管理制度、安全验收制度、班组安全活动制度、事故报告与调查处理制度、安全奖罚制度等。安全生产责任目标层层分解。落实到人，严格考核结果与经济挂钩。（3）强化安全教育，加强人员管理。加强现场管理人员的安全意识，使每一个管理人员做到关心安全并在实际的管理工作中坚持做到安全第一，认真履行职责、严格执行三级安全教育和安全交底制度，未经教育和交底的人员不准上岗作业。坚持经常性教育，教育职工由“要我安全变为“我要安全”。特种作业人员必须持有效操作证上岗。严格人员管理，规范用工，严肃查处违章操作和违反劳动纪律的行为，使员工做到不伤害自己、不伤害他人、不被他人伤害。（4）严格监督检查，消除事故隐患。公司每季度定期检查，平时抽查；项目部每月定期检查，平时抽查；项目经理和安全员坚持每日安全巡视，对检查发现的事故隐患，定人、定期进行处理。（5）对全体施工员工进行安全教育，牢固树立“生产必须安全，安全为了生产”及“安全第一、预防为主”的思想。（6）安全员必须经常在现场检查监督，施工人员必须服从安全员的管理。经常开展安全活动，杜绝各种事故发生。（7）进入现场必须规范佩带戴安全帽着装整齐，禁止赤脚、裸背及穿拖鞋进入。（8）做好设备保养，防护设备安全可靠，机械运转正常。（9）电器系统必须保持干燥，装好漏电开关，定期检修。经常检查电线、电路情况，如发现线路老化、破损等应及时更换。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
