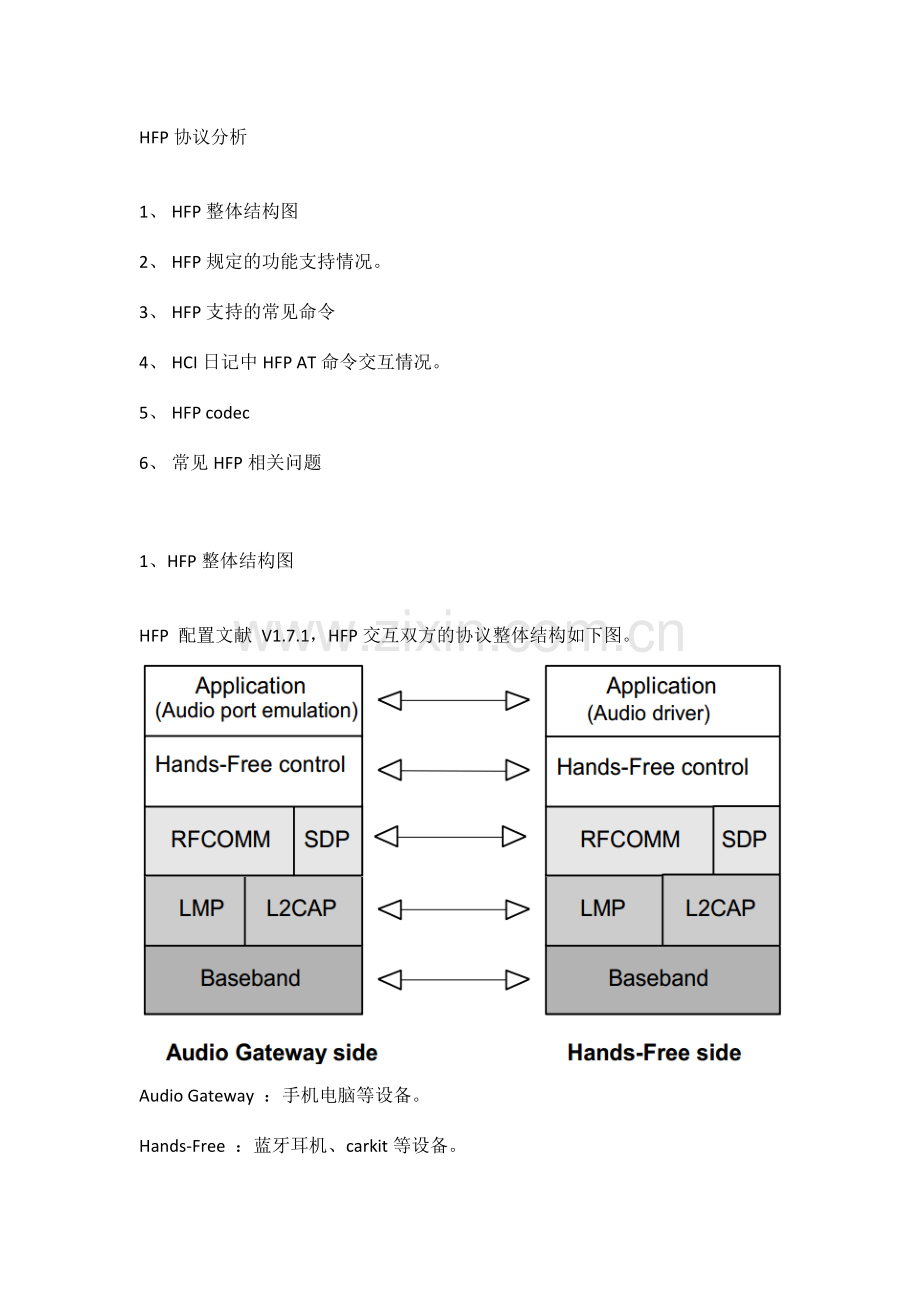

HFP协议分析1、 HFP整体结构图2、 HFP规定的功能支持情况。3、 HFP支持的常见命令4、 HCI日记中HFP AT命令交互情况。5、 HFP codec6、 常见HFP相关问题1、HFP整体结构图HFP 配置文献 V1.7.1，HFP交互双方的协议整体结构如下图。Audio Gateway ：手机电脑等设备。Hands-Free ：蓝牙耳机、carkit等设备。2、H FP规定的功能支持情况。HFP协议规定功能支持情况如下，M代表强制支持，o:代表可选：序号功能描述免提设备手机1连接管理MM2电话状态信息MM3音频连接解决MM4接受语音来电MM5拒绝语音来电MO6中断电话MM7通话中音频链路切换MM8免提设备拨号OM9历史列表拨号OM10拨打最后一个电话OM11拨号等待告知OM12三方通话OM13CLI（Calling Line Identification）OM14噪声克制回声消除OO15语音辨认OO16号码绑定语音标签OO17传输多音频能力OM18远程音量控制OO19回复和保持OO20描述号码信息OO21a扩展电话状态OO21b扩展电话控制OO22特有指示OM23宽频语音OO24编解码器协商OO25手持设备指示器OO3、HFP支持的常见命令HFP At命令解析：序号命令命令全称回复消息命令解释1AT+BRSFBt Retrieve Supported Features+BRSF/OK请求AG特性2AT+BACBluetooth Available CodecsOK请求AG支持的codec3+BCSBluetooth Codec SelectionAT +BCS/OK给HF回复AG支持的codec4AT+CIND=?Current status of AG indication+CIND:(范围) /OK获取对方特性支持情况5AT+CIND?Current status of AG indication+CIND:(具体值) /OK获取对方特性值6AT+CMERCommand enable status reportOK打开状态报告功能7AT+CHLD=?Call holdOK获取三方通话支持情况8AT+NRECNoise Reduction and Echo CancelingOKAG噪声克制开关9AT+CCWACommand call waitingOK10AT+BTRHBluetooth Response and Hold FeatureOK报告状态11AT+CLCCThe current list of current callOK获取AG状态12AT+BIABluetooth Indicators ActivationOK蓝牙指示器13AT+CSRSF*OK*14+CIEVCall information element valueNA向HF告知HF自身状态15AT+CHUPHang-upOk挂断电话16AT+VGSGain of SpeakerOk调节speaker音量17AT+VGMGain of MicrophoneOk调节听筒音量18AT+TBSR私有命令（=0表达B3腕带中）Ok华为B2/3私有命令4、HCI日记中HFP AT命令交互情况。如下图所示是连接过程中蓝牙HCI日记HFP列的AT命令交互过程。多数命令在上面的表格中已有介绍。其中+CIEV命令包含的含义较多，已图中为例，+CIEV:2,2表达向外拨打电话；+CIEV:2,3表达对方响铃；+CIEV:1,1接通电话；+CIEV:2,0当前没有待解决电话；+CIEV:1,0当前没有通话处在activity状态。5、HFP codec目前支持两种不同的采样频率，分别是CVSD和mSBC，并且在sco链路和eSco链路下也存在差异。其中，CVSD是强制支持的，mSBC是可选项；但对于国内来讲，通话的语音采样均为8KHz因此手机和蓝牙耳机之间即便采用16KHz的mSBC采样，音频也不会有太大改善。但是使用16KHz采样的mSBC可以提高语音辨认的对的率。5.1 CVSD codecCVSD 采用8kHz采样，分别为SCO链路下和eSCO链路下的不同配置情况。5.2 mSBC codecmSBC采用16KHz采样，使用mSBC需要在eSCO链路上传输。6、常见HFP相关问题问题定位方法（定位问题手段，相应到工具，常见的问题，相应的车载或耳机兼容性问题，HFP相关的有哪些功能）问题1.HF设备连接手机打电话phone状态异常。分析方向：查看AT命令中+CIEV以及AT+ CHUP命令是否执行成功以及相应的状态是否正常。问题2.连接车载通话单通或者双线无声。分析方向：将音频切换到手机确认是否ok，然后切换回HF设备确认是否可以恢复。假如仍然不可以恢复，抓空中包进一步确认。问题3.无法连接“手机音频”，手动点击仍然无效。分析方向：确认HF设备的“手机音频”是否已经连接到其他设备上，尝试重启HF设备查看是否可以恢复，并且从日记上确认手机发起的“手机音频”连接请求是否被拒绝，以及被拒绝的因素。问题4.华为B2/B3连接HF设备微信通话问题。分析方向：查看当时B2/B3手环的状态，是否处在腕带模式。可通过华为私有命令AT+BTSR进行确认。问题5.连接蓝牙耳机通话声音异常。分析方向：确认HF设备的AT+BRSF中的codec项以及AG设备的codec项是否显示支持。部分蓝牙耳机对于cvsd的8KHz窄带音频支持有缺陷。可进行对比验证。同时需要抓取空口日记进一步分析。
