11.6ICMP不可达差错（需要分片）
发生ICMP不可达差错的另一种情况是，当路由器收到一份需要分片的数据报，而在IP首部又设立了不分片（DF）的标志比特。假如某个程序需要判断到达目的端的路途中最小MTU是多少—称作途径MTU发现机制（2.9节），那么这个差错就可以被该程序使用。
这种情况下的ICMP不可达差错报文格式如图11-9所示。这里的格式与图6-10不同，由于在第2个32bit字中，16~31bit可以提供下一站的MTU，而不再是0。
类型
(3)
代码
(4)
检查和
8
字节
下一站网络的
MTU
未用
(
必须为
0)
IP
首部
(
涉及选项
)+
原始
IP
数据报中数据的前
8
字节

图11-9需要分片但又设立不分片标志比特时的ICMP不可达差错报文格式
假如路由器没有提供这种新的ICMP差错报文格式，那么下一站的MTU就设为0。新版的路由器需求RFC[Almquist1993]声明，在发生这种ICMP不可达差错时，路由器必须生成这种新格式的报文。
例子
关于分片作者曾经碰到过一个问题，ICMP差错试图判断从路由器netb到主机sun之间的
拨号SLIP链路的MTU。我们知道从sun到netb的链路的MTU：当SLIP被安装到主机sun时，这是SLIP配置过程中的一部分，加上在3.9节中已经通过netstat命令观测过。现在，我们想从另一个方向来判断它的MTU（在第25章，将讨论如何用SNMP来判断）。在点到点的链路中，不规定两个方向的MTU为相同值。
所采用的技术是在主机solaris上运营ping程序到主机bsdi，增长数据分组长度，直到看见进入的分组被分片为止。如图11-10所示。
分片
分片
ICMP
回显请求

用tcpdump观测 分片
图11-10用来判断从netb到sun的SLIP链路MTU的系统
在主机sun上运营tcpdump，观测SLIP链路，看什么时候发生分片。开始没有观测到分片，一切都很正常直到ping分组的数据长度从500增长到600字节。可以看到接受到的回显请求（仍然没有分片），但不见回显应答。

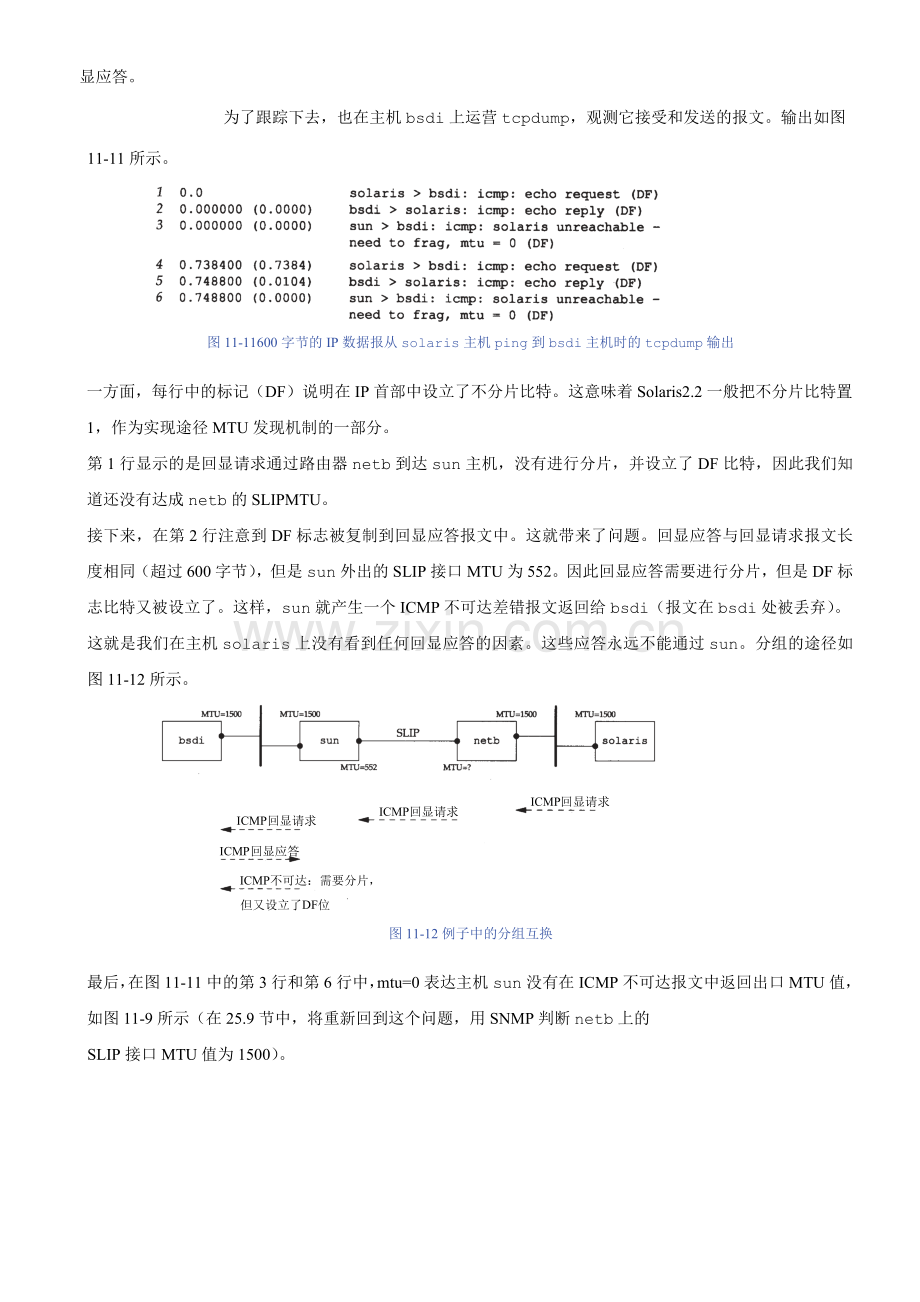

为了跟踪下去，也在主机bsdi上运营tcpdump，观测它接受和发送的报文。输出如图
11-11所示。

图11-11600字节的IP数据报从solaris主机ping到bsdi主机时的tcpdump输出
一方面，每行中的标记（DF）说明在IP首部中设立了不分片比特。这意味着Solaris2.2一般把不分片比特置1，作为实现途径MTU发现机制的一部分。
第1行显示的是回显请求通过路由器netb到达sun主机，没有进行分片，并设立了DF比特，因此我们知道还没有达成netb的SLIPMTU。
接下来，在第2行注意到DF标志被复制到回显应答报文中。这就带来了问题。回显应答与回显请求报文长度相同（超过600字节），但是sun外出的SLIP接口MTU为552。因此回显应答需要进行分片，但是DF标志比特又被设立了。这样，sun就产生一个ICMP不可达差错报文返回给bsdi（报文在bsdi处被丢弃）。
这就是我们在主机solaris上没有看到任何回显应答的因素。这些应答永远不能通过sun。分组的途径如图11-12所示。
ICMP
回显请求
ICMP
回显请求
ICMP
回显请求
ICMP
回显应答
ICMP
不可达：需要分片，
但又设立了
DF
位

图11-12例子中的分组互换
最后，在图11-11中的第3行和第6行中，mtu=0表达主机sun没有在ICMP不可达报文中返回出口MTU值，如图11-9所示（在25.9节中，将重新回到这个问题，用SNMP判断netb上的
SLIP接口MTU值为1500）。
