GPZ盆式橡胶支座尺寸参数.doc

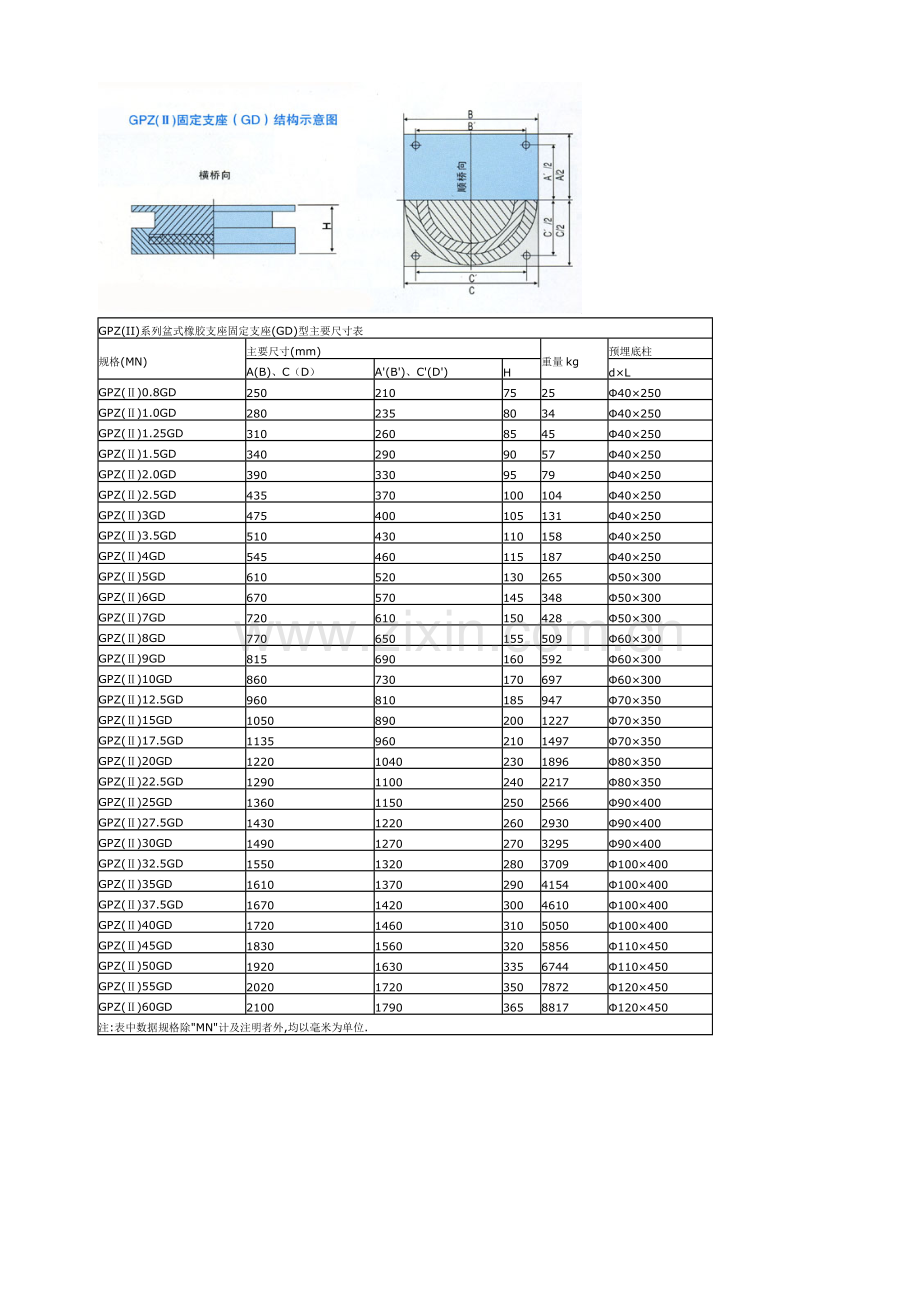

GPZ(II)系列盆式橡胶支座固定支座(GD)型主要尺寸表
规格(MN)
主要尺寸(mm)
重量kg
预埋底柱
A(B)、C（D）
A'(B')、C'(D')
H
d×L
GPZ(Ⅱ)0.8GD
250
210
75
25
Φ40×250
GPZ(Ⅱ)1.0GD
280
235
80
34
Φ40×250
GPZ(Ⅱ)1.25GD
310
260
85
45
Φ40×250
GPZ(Ⅱ)1.5GD
340
290
90
57
Φ40×250
GPZ(Ⅱ)2.0GD
390
330
95
79
Φ40×250
GPZ(Ⅱ)2.5GD
435
370
100
104
Φ40×250
GPZ(Ⅱ)3GD
475
400
105
131
Φ40×250
GPZ(Ⅱ)3.5GD
510
430
110
158
Φ40×250
GPZ(Ⅱ)4GD
545
460
115
187
Φ40×250
GPZ(Ⅱ)5GD
610
520
130
265
Φ50×300
GPZ(Ⅱ)6GD
670
570
145
348
Φ50×300
GPZ(Ⅱ)7GD
720
610
150
428
Φ50×300
GPZ(Ⅱ)8GD
770
650
155
509
Φ60×300
GPZ(Ⅱ)9GD
815
690
160
592
Φ60×300
GPZ(Ⅱ)10GD
860
730
170
697
Φ60×300
GPZ(Ⅱ)12.5GD
960
810
185
947
Φ70×350
GPZ(Ⅱ)15GD
1050
890
200
1227
Φ70×350
GPZ(Ⅱ)17.5GD
1135
960
210
1497
Φ70×350
GPZ(Ⅱ)20GD
1220
1040
230
1896
Φ80×350
GPZ(Ⅱ)22.5GD
1290
1100
240
2217
Φ80×350
GPZ(Ⅱ)25GD
1360
1150
250
2566
Φ90×400
GPZ(Ⅱ)27.5GD
1430
1220
260
2930
Φ90×400
GPZ(Ⅱ)30GD
1490
1270
270
3295
Φ90×400
GPZ(Ⅱ)32.5GD
1550
1320
280
3709
Φ100×400
GPZ(Ⅱ)35GD
1610
1370
290
4154
Φ100×400
GPZ(Ⅱ)37.5GD
1670
1420
300
4610
Φ100×400
GPZ(Ⅱ)40GD
1720
1460
310
5050
Φ100×400
GPZ(Ⅱ)45GD
1830
1560
320
5856
Φ110×450
GPZ(Ⅱ)50GD
1920
1630
335
6744
Φ110×450
GPZ(Ⅱ)55GD
2020
1720
350
7872
Φ120×450
GPZ(Ⅱ)60GD
2100
1790
365
8817
Φ120×450
注:表中数据规格除"MN"计及注明者外,均以毫米为单位.

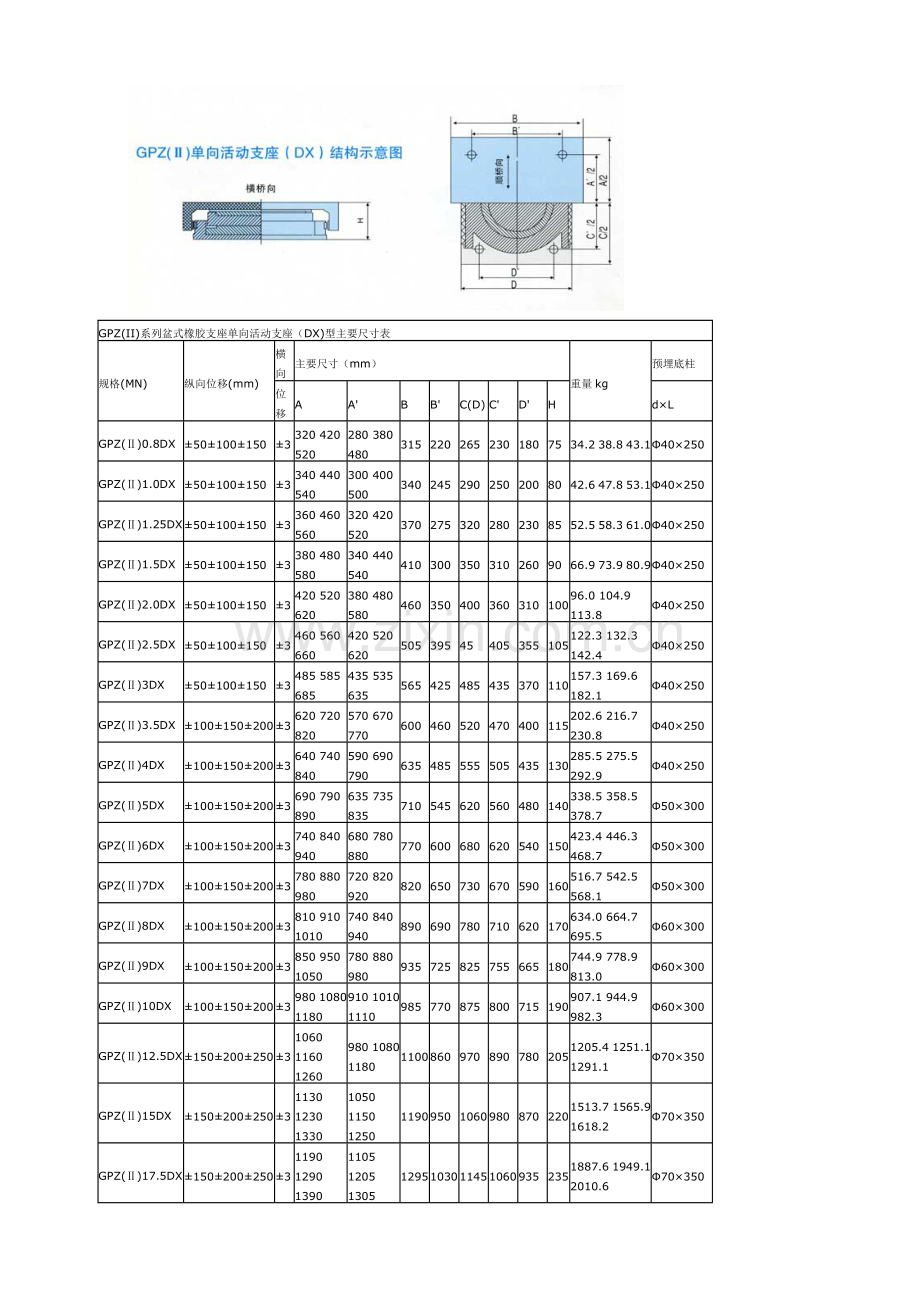

GPZ(II)系列盆式橡胶支座单向活动支座（DX)型主要尺寸表
规格(MN)
纵向位移(mm)
横向
主要尺寸（mm）
重量kg
预埋底柱
位移
A
A'
B
B'
C(D)
C'
D'
H
d×L
GPZ(Ⅱ)0.8DX
±50±100±150
±3
320 420 520
280 380 480
315
220
265
230
180
75
34.2 38.8 43.1
Φ40×250
GPZ(Ⅱ)1.0DX
±50±100±150
±3
340 440 540
300 400 500
340
245
290
250
200
80
42.6 47.8 53.1
Φ40×250
GPZ(Ⅱ)1.25DX
±50±100±150
±3
360 460 560
320 420 520
370
275
320
280
230
85
52.5 58.3 61.0
Φ40×250
GPZ(Ⅱ)1.5DX
±50±100±150
±3
380 480 580
340 440 540
410
300
350
310
260
90
66.9 73.9 80.9
Φ40×250
GPZ(Ⅱ)2.0DX
±50±100±150
±3
420 520 620
380 480 580
460
350
400
360
310
100
96.0 104.9 113.8
Φ40×250
GPZ(Ⅱ)2.5DX
±50±100±150
±3
460 560 660
420 520 620
505
395
45
405
355
105
122.3 132.3 142.4
Φ40×250
GPZ(Ⅱ)3DX
±50±100±150
±3
485 585 685
435 535 635
565
425
485
435
370
110
157.3 169.6 182.1
Φ40×250
GPZ(Ⅱ)3.5DX
±100±150±200
±3
620 720 820
570 670 770
600
460
520
470
400
115
202.6 216.7 230.8
Φ40×250
GPZ(Ⅱ)4DX
±100±150±200
±3
640 740 840
590 690 790
635
485
555
505
435
130
285.5 275.5 292.9
Φ40×250
GPZ(Ⅱ)5DX
±100±150±200
±3
690 790 890
635 735 835
710
545
620
560
480
140
338.5 358.5 378.7
Φ50×300
GPZ(Ⅱ)6DX
±100±150±200
±3
740 840 940
680 780 880
770
600
680
620
540
150
423.4 446.3 468.7
Φ50×300
GPZ(Ⅱ)7DX
±100±150±200
±3
780 880 980
720 820 920
820
650
730
670
590
160
516.7 542.5 568.1
Φ50×300
GPZ(Ⅱ)8DX
±100±150±200
±3
810 910 1010
740 840 940
890
690
780
710
620
170
634.0 664.7 695.5
Φ60×300
GPZ(Ⅱ)9DX
±100±150±200
±3
850 950 1050
780 880 980
935
725
825
755
665
180
744.9 778.9 813.0
Φ60×300
GPZ(Ⅱ)10DX
±100±150±200
±3
980 1080 1180
910 1010 1110
985
770
875
800
715
190
907.1 944.9 982.3
Φ60×300
GPZ(Ⅱ)12.5DX
±150±200±250
±3
1060 1160 1260
980 1080 1180
1100
860
970
890
780
205
1205.4 1251.1 1291.1
Φ70×350
GPZ(Ⅱ)15DX
±150±200±250
±3
1130 1230 1330
1050 1150 1250
1190
950
1060
980
870
220
1513.7 1565.9 1618.2
Φ70×350
GPZ(Ⅱ)17.5DX
±150±200±250
±3
1190 1290 1390
1105 1205 1305
1295
1030
1145
1060
935
235
1887.6 1949.1 2010.6
Φ70×350
GPZ(Ⅱ)20DX
±150±200±250
±3
1250 1350 1450
1155 1255 1355
1375
1100
1225
1130
1000
250
2263.9 2332.1 2400.2
Φ80×350
GPZ(Ⅱ)22.5DX
±150±200±250
±3
1310 1410 1510
1220 1320 1420
1450
1180
1300
1210
1080
260
2620.3 2694.2 2768.1
Φ80×350
GPZ(Ⅱ)25DX
±150±200±250
±3
1370 1460 1560
1270 1360 1460
1540
1240
1370
1270
1120
270
3058.8 3134.3 3229.2
Φ90×400
GPZ(Ⅱ)27.5DX
±150±200±250
±3
1440 1510 1610
1310 1410 1510
1610
1310
1440
1340
1190
280
3476.1 3539.8 3161.7
Φ90×400
GPZ(Ⅱ)30DX
±150±200±250
±3
1500 1560 1660
1400 1460 1560
1670
1370
1500
1400
1250
290
3903.9 3975.0 4072.7
Φ90×400
GPZ(Ⅱ)32.5DX
±200±250±300
±3
1610 1710 1810
1500 1600 1700
1750
1420
1560
1450
1270
300
4470.0 4577.1 4684.7
Φ100×400
GPZ(Ⅱ)35DX
±200±250±300
±3
1650 1750 1850
1540 1640 1740
1810
1480
1620
1510
1330
310
4949.3 5064.3 5179.3
Φ100×400
GPZ(Ⅱ)37.5DX
±200±250±300
±3
1690 1790 1890
1580 1680 1780
1890
1540
1680
1570
1370
320
5512.0 5637.2 5762.4
Φ100×400
GPZ(Ⅱ)40DX
±200±250±300
±3
1730 1830 1930
1620 1720 1820
1940
1590
1730
1620
1420
330
6003.4 6134.9 6266.5
Φ100×400
GPZ(Ⅱ)45DX
±200±250±300
±3
1840 1910 2010
1710 1780 1880
2070
1680
1840
1710
1510
345
7109.8 7214.2 7361.8
Φ110×450
GPZ(Ⅱ)50DX
±200±250±300
±3
1930 1990 2090
1800 1860 1960
2160
1770
1930
1800
1600
360
8124.9 8222.9 8383.6
Φ110×450
GPZ(Ⅱ)55DX
±200±250±300
±3
2030 2060 2160
1890 1920 2020
2280
1860
2030
1890
1680
375
9130.3 9468.8 9665.4
Φ120×450
GPZ(Ⅱ)60DX
±200±250±300
±3
2110 2130 2230
1970 1990 2090
2360
1940
2110
1970
1760
390
10484.5 1026.4 10718.8
Φ120×450
注:表中数据除规格以"MN"计及注名者外,均以毫米为单位.

GPZ(II)系列盆式橡胶支座双向活动支座(SX)型主要尺寸表   单位:mm
规格(MN)
纵向位移(mm)
横向
主要尺寸（mm）
重量
预埋底柱
位移
A
A'
B
B'
C(D)
C'(D')
H
（mm)
Kg
d×l
GPZ(II)0.8SX
±50  ±100  ±150
±40
320  420  520
280  380  480
300
260
245
200
75
26.9    30.1    33.4
φ40×250
GPZ(II)1.0SX
±50  ±100  ±150
±40
340  440  540
300  400  500
320
280
270
225
80
33.9    37.6    41.3
φ40×250
GPZ(II)1.25SX
±50  ±100  ±150
±40
360  460  560
320  420  520
340
300
300
250
85
42.0    46.0    50.0
φ40×250
GPZ(II)1.5SX
±50  ±100  ±150
±40
380  480  580
340  440  540
360
320
330
275
90
52.5    57.0     61.5
φ40×250
GPZ(II)2SX
±50  ±100  ±150
±40
420  520  620
380  480  580
400
360
385
320
100
78.7    81.7    90.6
φ40×250
GPZ(II)2.5SX
±50  ±100  ±150
±40
460  560  660
420  520  620
440
400
425
355
105
100.1    107.0    113.8
φ40×250
GPZ(II)3SX
±50  ±100  ±150
±40
490  590  690
440  540  640
465
415
465
385
110
124.1    131.7    139.3
φ40×250
GPZ(II)3.5SX
±100  ±150  ±200
±40
620  720  820
570  670  770
500
450
500
415
115
159.2    168.2    177.2
φ40×250
GPZ(II)4SX
±100  ±150  ±200
±40
640  740  840
590  690  790
540
490
540
450
130
210.4    221.8    233.3
φ40×250
GPZ(II)5SX
±100  ±150  ±200
±40
690  790  890
630  730  830
600
540
600
500
140
271.6    284.7    297.8
φ50×300
GPZ(II)6SX
±100  ±150  ±200
±40
740  840  940
680  780  880
655
595
655
540
150
341.7    356.5    371.3
φ50×300
GPZ(II)7SX
±100  ±150  ±200
±40
780  880  980
720  820  920
705
640
705
580
160
423.7    444.3    458.9
φ50×300
GPZ(II)8SX
±100  ±150  ±200
±40
810  910  1010
735  835  935
755
680
755
630
170
512.2    532.2    552.2
φ60×300
GPZ(II)9SX
±100  ±150  ±200
±40
850  950  1050
775  875  975
800
720
800
660
180
608.2    630.7    653.1
φ60×300
GPZ(II)10SX
±150  ±200  ±250
±40
980  1080  1180
905  1005  1105
845
765
845
700
190
736.9    762.0    787.0
φ60×300
GPZ(II)12.5SX
±150  ±200  ±250
±40
1060  1160  1260
970  1070  1170
945
855
945
780
205
983.4    1013.6    1043.9
φ70×350
GPZ(II)15SX
±150  ±200  ±250
±40
1130  1230  1330
1040  1140  1240
1030
940
1030
860
220
1215.2    1280.5    1315.9
φ70×350
GPZ(II)17.5SX
±150  ±200  ±250
±40
1190  1290  1390
1100  1200  1300
1110
1020
1110
920
235
1531.4    1572.4    1612.8
φ70×350
GPZ(II)20SX
±150  ±200  ±250
±40
1250  1350  1450
1150  1250  1350
1190
1090
1190
990
250
1861.8    1911.2    1957.6
φ80×350
GPZ(II)22.5SX
±150  ±200  ±250
±40
1310  1410  1510
1210  1310  1410
1260
1090
1260
1050
260
2166.2    2217.1    2268.5
φ80×350
GPZ(II)25SX
±150  ±200  ±250
±40
1360  1460  1560
1250  1350  1450
1340
1160
1340
1110
270
2510.1    2597.9    2651.2
φ90×400
GPZ(II)27.5SX
±150  ±200  ±250
±40
1410  1510  1610
1300  1400  1500
1410
1230
140
1170
280
2898.8    2961.5    3019.5
φ90×400
GPZ(II)30SX
±150  ±200  ±250
±40
1470  1560  1660
1360  1450  1550
1470
1300
1470
1220
290
3277.3    3331.5    3403.2
φ90×400
GPZ(II)32.5SX
±200  ±250  ±300
±40
1610  1710  1810
1490  1590  1690
1525
1360
1525
1270
300
3714.1    3788.9    3963.8
φ100×400
GPZ(II)35SX
±200  ±250  ±300
±50
1650  1750  1850
1530  1630  1730
1585
1460
1585
1320
310
4113.9    4225.5    4307.0
φ100×400
GPZ(II)37.5SX
±200  ±250  ±300
±50
1690  1790  1890
1570  1670  1770
1645
1520
1645
1370
320
4581.9    4669.0    4756.2
φ100×400
GPZ(II)40SX
±200  ±250  ±300
±50
1730  1830  1930
1610  1710  1810
1690
1570
1690
1410
330
4993.3    5085.5    5177.7
φ100×400
GPZ(II)45SX
±200  ±250  ±300
±50
1810  1910  2010
1680  1780  1880
1800
1660
1800
1500
345
5870.9    5973.3    6075.8
φ110×450
GPZ(II)50SX
±200  ±250  ±300
±50
1890  1990  2090
1760  1860  1960
1890
1750
1890
1570
360
6751.0    6861.5    6977.9
φ110×450
GPZ(II)55SX
±200  ±250  ±300
±50
1990  2060  2160
1850  1920  2020
1990
1850
1990
1660
375
7832.4    7921.5    8047.2
φ120×450
GPZ(II)60SX
±200  ±250  ±300
±50
2070  2130  2230
1930  1990  2090
2070
1930
2070
1720
390
8823.7    8907.7    9011.9
φ120×450
注:表中数据除规格以"MN"计及注明者外,均以毫米为单位.
