钢结构质量通病及其预防措施图文并茂.doc

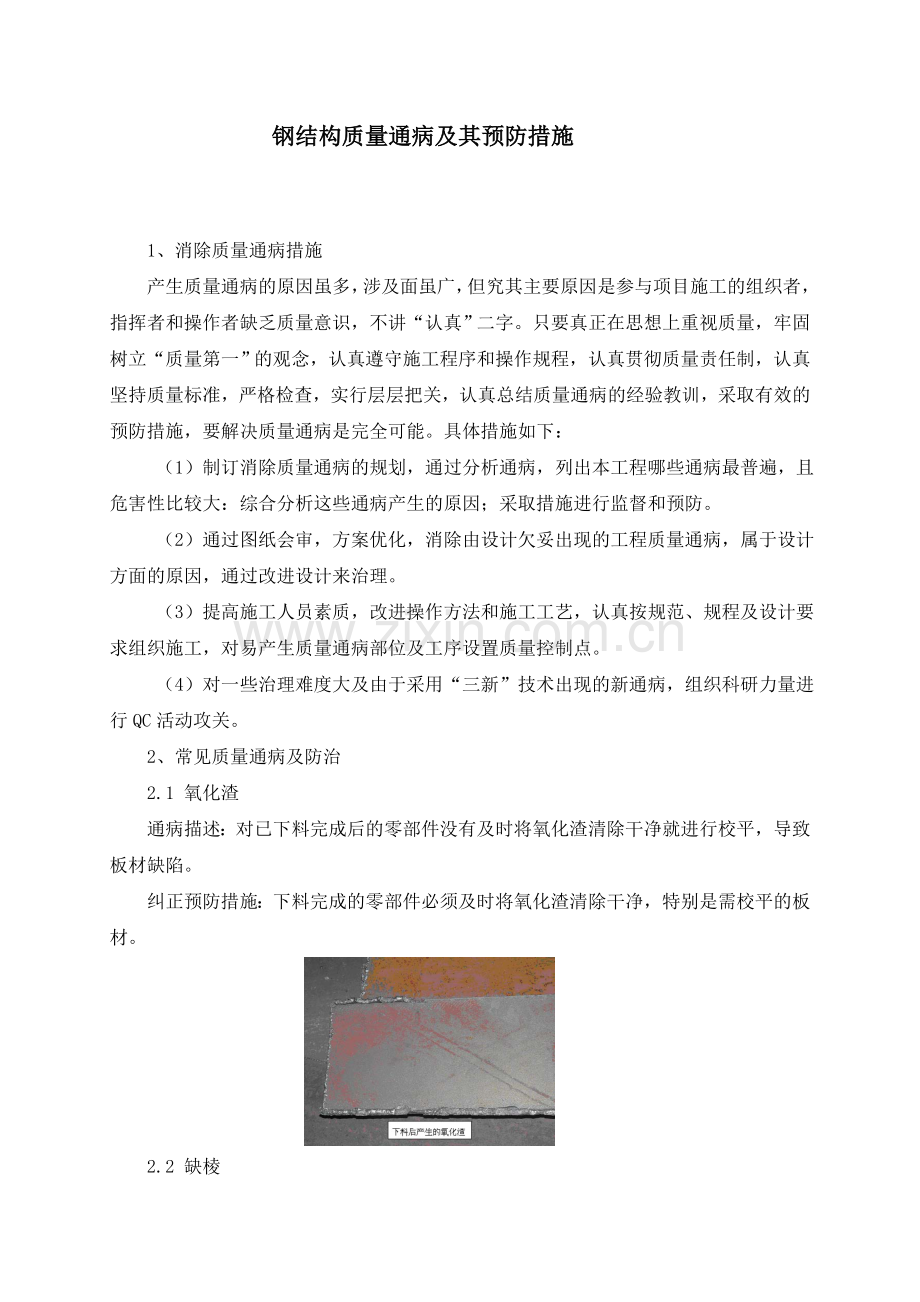

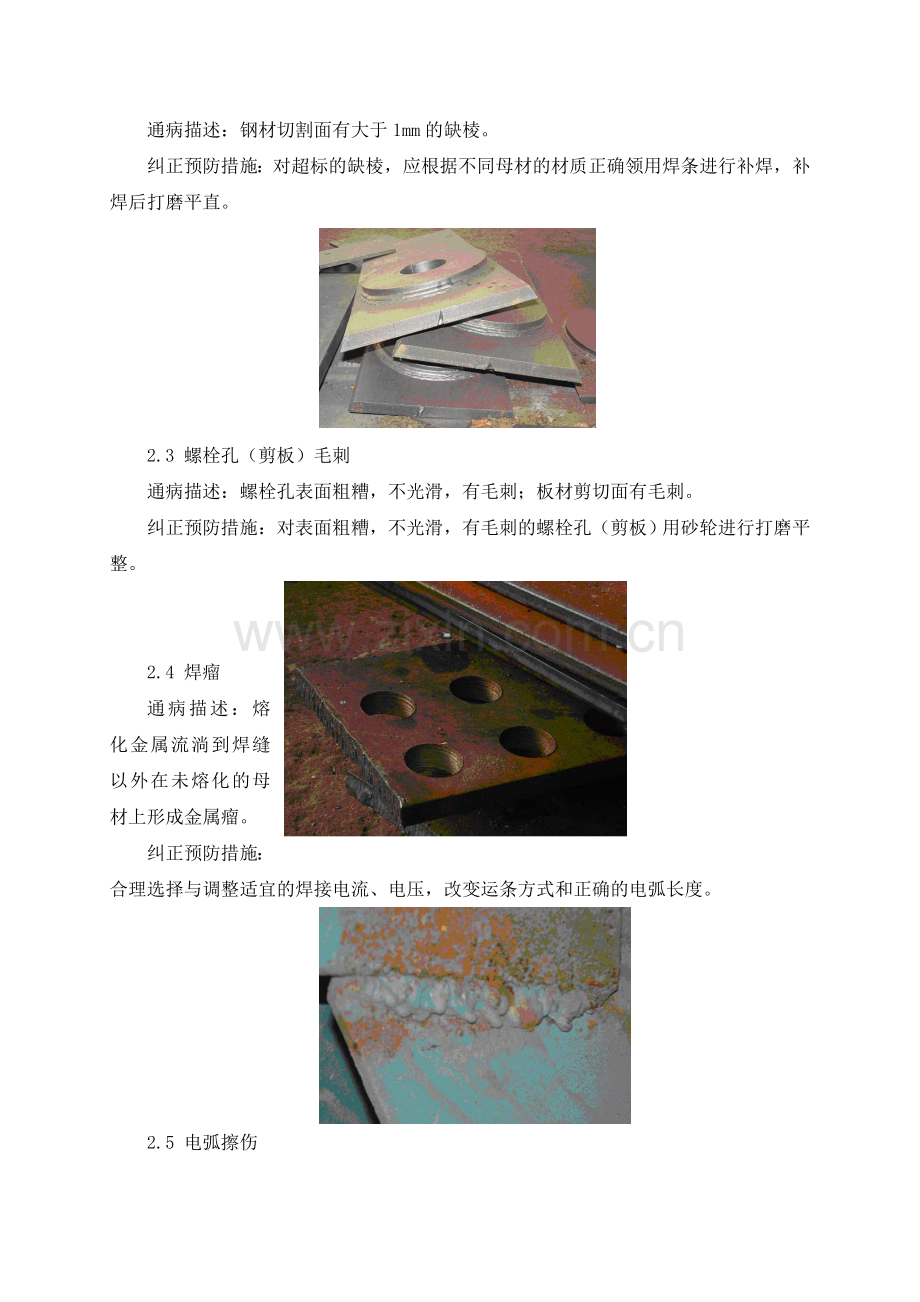

钢结构质量通病及其预防措施1、消除质量通病措施产生质量通病的原因虽多，涉及面虽广，但究其主要原因是参与项目施工的组织者，指挥者和操作者缺乏质量意识，不讲“认真”二字。只要真正在思想上重视质量，牢固树立“质量第一”的观念，认真遵守施工程序和操作规程，认真贯彻质量责任制，认真坚持质量标准，严格检查，实行层层把关，认真总结质量通病的经验教训，采取有效的预防措施，要解决质量通病是完全可能。具体措施如下： （1）制订消除质量通病的规划，通过分析通病，列出本工程哪些通病最普遍，且危害性比较大：综合分析这些通病产生的原因；采取措施进行监督和预防。 （2）通过图纸会审，方案优化，消除由设计欠妥出现的工程质量通病，属于设计方面的原因，通过改进设计来治理。 （3）提高施工人员素质，改进操作方法和施工工艺，认真按规范、规程及设计要求组织施工，对易产生质量通病部位及工序设置质量控制点。 （4）对一些治理难度大及由于采用“三新”技术出现的新通病，组织科研力量进行QC活动攻关。2、常见质量通病及防治2.1 氧化渣通病描述：对已下料完成后的零部件没有及时将氧化渣清除干净就进行校平，导致板材缺陷。纠正预防措施：下料完成的零部件必须及时将氧化渣清除干净，特别是需校平的板材。 2.2 缺棱通病描述：钢材切割面有大于1mm的缺棱。纠正预防措施：对超标的缺棱，应根据不同母材的材质正确领用焊条进行补焊，补焊后打磨平直。2.3 螺栓孔（剪板）毛刺通病描述：螺栓孔表面粗糟，不光滑，有毛刺；板材剪切面有毛刺。纠正预防措施：对表面粗糟，不光滑，有毛刺的螺栓孔（剪板）用砂轮进行打磨平整。 2.4 焊瘤通病描述：熔化金属流淌到焊缝以外在未熔化的母材上形成金属瘤。纠正预防措施：合理选择与调整适宜的焊接电流、电压，改变运条方式和正确的电弧长度。2.5 电弧擦伤通病描述：焊条或焊把与焊接工件接触引起电弧致使工件表面受损。纠正预防措施：焊接人员应当经常检查焊接电缆及接地线的绝缘状况；装设接地线要牢固、可靠；不得在焊道以外的工件上随意引弧；暂时不焊时，应将焊钳放在木板上或适当挂起。2.6 咬边通病描述：焊缝边缘母材上被电弧或火焰烧熔出凹陷或沟槽。纠正预防措施：调整及选用适当的焊接电流、电压；缩短电弧长度用压弧焊；改变运条方式和速度，确定正确的施焊角度。2.7 焊缝不饱满通病描述：焊缝外形高低不平，焊波宽窄不齐，焊缝和母材的过渡不平滑。纠正预防措施：选用适当的焊接电流、电压；熟练、正确地掌握运条速度和施焊角度。2.8 气孔通病描述：气体残留在焊缝金属中形成的孔洞。纠正预防措施：使用合格的焊条进行焊接；焊条和焊剂在使用前，应按规定要求进行烘培；对焊道及焊缝两侧进行清理，彻底清除油污、水份、锈斑等赃物；选择合适的焊接电流和焊接速度，采用短弧焊接。2.9 异物填塞组装间隙通病描述：组装时间隙过大，在焊接前用钢筋、钢板条、焊条等异物填塞间隙。纠正预防措施：对组装间隙过大的构件，应编制相应的组装工艺方案，在下料前应充分考虑焊缝的收缩等影响构件尺寸的因素。2.10涂装通病描述：基层未处理干净；油漆流淌；漆层起皱；涂层脱皮。
