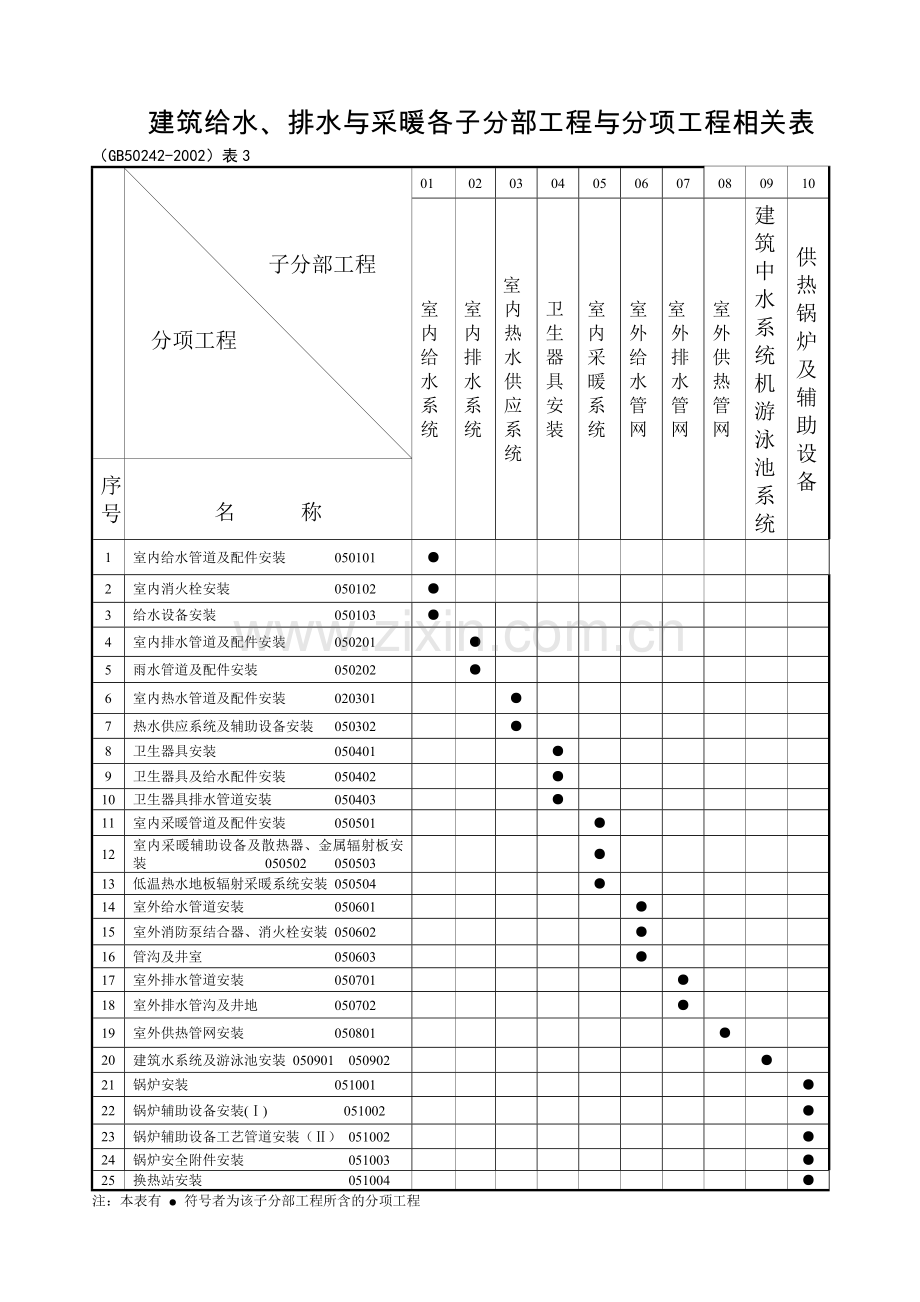

建筑给水、排水与采暖各子分部工程与分项工程相关表
（GB50242-2002）表3
子分部工程
分项工程
01
02
03
04
05
06
07
08
09
10
室内给水系统
室内排水系统
室内热水供应系统
卫生器具安装
室内采暖系统
室外给水管网
室外排水管网
室外供热管网
建筑中水系统机游泳池系统
供热锅炉及辅助设备
序
号
名 称
1
室内给水管道及配件安装 050101
●
2
室内消火栓安装 050102
●
3
给水设备安装 050103
●
4
室内排水管道及配件安装 050201
●
5
雨水管道及配件安装 050202
●
6
室内热水管道及配件安装 020301
●
7
热水供应系统及辅助设备安装 050302
●
8
卫生器具安装 050401
●
9
卫生器具及给水配件安装 050402
●
10
卫生器具排水管道安装 050403
●
11
室内采暖管道及配件安装 050501
●
12
室内采暖辅助设备及散热器、金属辐射板安装 050502 050503
●
13
低温热水地板辐射采暖系统安装 050504
●
14
室外给水管道安装 050601
●
15
室外消防泵结合器、消火栓安装 050602
●
16
管沟及井室 050603
●
17
室外排水管道安装 050701
●
18
室外排水管沟及井地 050702
●
19
室外供热管网安装 050801
●
20
建筑水系统及游泳池安装 050901 050902
●
21
锅炉安装 051001
●
22
锅炉辅助设备安装(Ⅰ) 051002
●
23
锅炉辅助设备工艺管道安装（Ⅱ） 051002
●
24
锅炉安全附件安装 051003
●
25
换热站安装 051004
●
注：本表有 ● 符号者为该子分部工程所含的分项工程

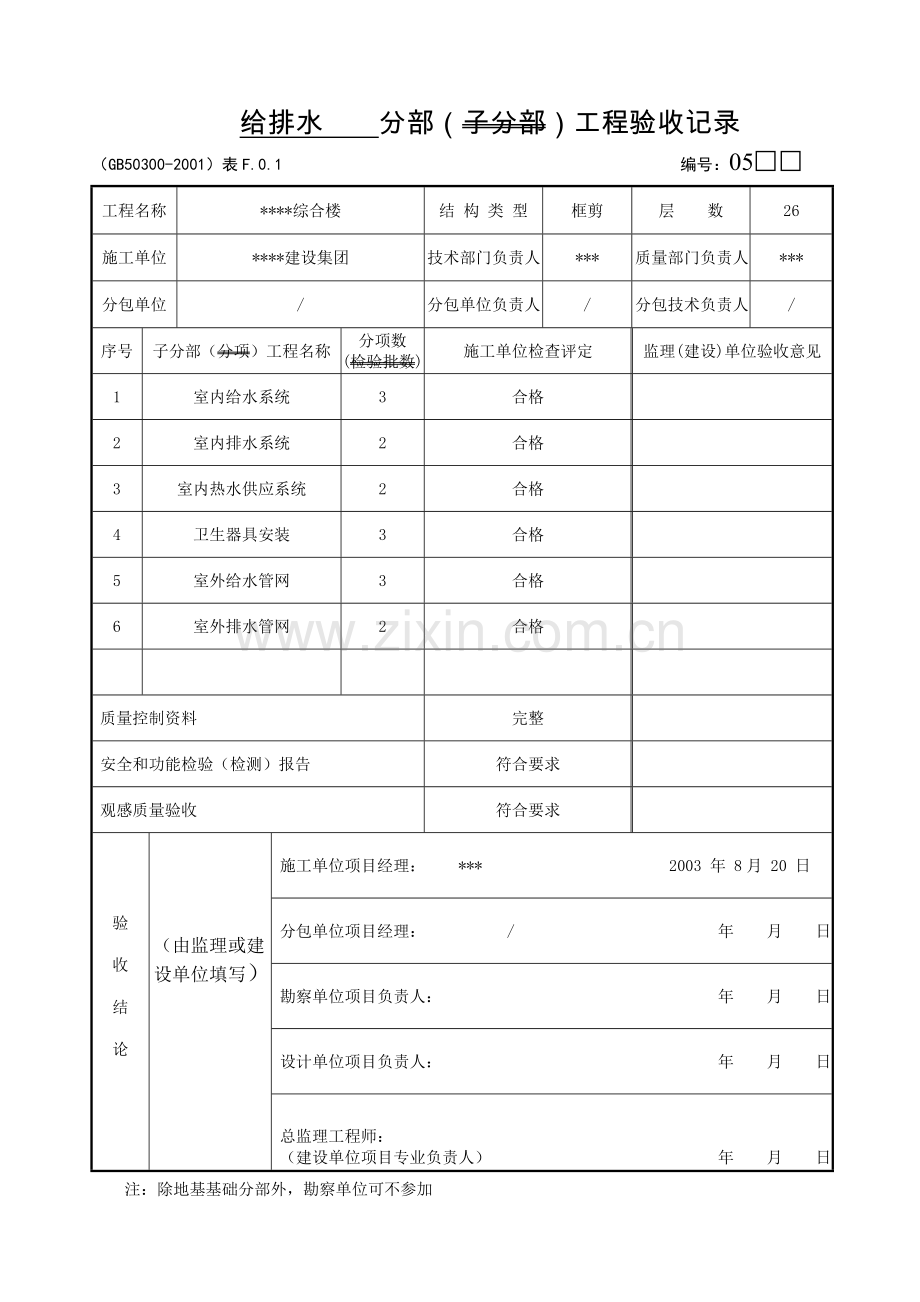

给排水 分部（子分部）工程验收记录
（GB50300-2001）表F.0.1 编号：05□□
工程名称
****综合楼
结 构 类 型
框剪
层 数
26
施工单位
****建设集团
技术部门负责人
***
质量部门负责人
***
分包单位
/
分包单位负责人
/
分包技术负责人
/
序号
子分部（分项）工程名称
分项数
(检验批数)
施工单位检查评定
监理(建设)单位验收意见
1
室内给水系统
3
合格
2
室内排水系统
2
合格
3
室内热水供应系统
2
合格
4
卫生器具安装
3
合格
5
室外给水管网
3
合格
6
室外排水管网
2
合格
质量控制资料
完整
安全和功能检验（检测）报告
符合要求
观感质量验收
符合要求
验
收
结
论
（由监理或建
设单位填写）
施工单位项目经理： *** 2003 年 8月 20 日
分包单位项目经理： / 年 月 日
勘察单位项目负责人： 年 月 日
设计单位项目负责人： 年 月 日
总监理工程师：
（建设单位项目专业负责人） 年 月 日
注：除地基基础分部外，勘察单位可不参加
室内给水系统 分部（子分部）工程验收记录
（GB50300-2001）表F.0.1 编号：0501
工程名称
****综合楼
结 构 类 型
框剪
层 数
26
施工单位
****建设集团
技术部门负责人
***
质量部门负责人
***
分包单位
/
分包单位负责人
/
分包技术负责人
/
序号
子分部（分项）工程名称
分项数
(检验批数)
施工单位检查评定
监理(建设)单位验收意见
1
给水管道及配件安装
26
合格
2
室内消火栓系统安装
26
合格
3
给水设备安装
2
合格
4
5
6
质量控制资料
完整
安全和功能检验（检测）报告
符合要求
观感质量验收
符合要求
验
收
结
论
（由监理或建
设单位填写）
施工单位项目经理： *** 2003 年 8 月 20 日
分包单位项目经理： / 年 月 日
勘察单位项目负责人： 年 月 日
设计单位项目负责人： 年 月 日
总监理工程师：
（建设单位项目专业负责人） 年 月 日
注：除地基基础分部外，勘察单位可不参加
给水管道及配件安装 分项工程质量验收表
（GB50300-2001）表E.0.1 编号： 050101
工程名称
****综合楼
结 构 类 型
框剪
检 验 批 数
26
施工单位
****建设集团
项 目 经 理
***
项目技术负责人
***
分包单位
/
分包单位负责人
/
分包项目经理
/
序
号
检验批部位、区段
施工单位检查评定结果
监理（建设）单位验收结论
1
1层
合格
-
--
--
-
--
--
-
--
--
-
--
--
26
26层
合格
检 验 批 质 量 检 查 记 录
完整
备 注
测试共26项,水压试验均合格,各接口均无渗漏
施 工
单 位
检 查
结 论
合格
项目专业
技术负责人：***
2003年 8 月 20 日
监 理
(建设)
验 收
结 论
专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日
室内给水管道及配件安装工程检验批质量验收记录
（GB50242-2002）表4.2 编号：050101□□□
工程名称
****综合楼
分部工程名称
给排水
项目经理
***
施工单位
****建设集团
验收部位
1层
施工执行标准
名称及编号
企业标准
专业工长
（施工员）
***
分包单位
/
分包项目经理
/
施工班组长
***
质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
主
控
项
目
1
给水管道的水压试验 （4.2.1条）
符合要求
2
给水管道的通水试验 （4.2.2条）
符合要求
3
给水管道的冲洗和消毒 （4.2.3条）
符合要求
4
直埋(金属)给水管道防腐（4.2.4条）
/
一
般
项
目
1
给水管与排水管的间距 （4.2.5条）
符合要求
2
管道及管件焊接质量 （4.2.6条）
符合要求
3
给水水平管道的坡度 （4.2.7条）
符合要求
4
给水管和阀门安装的允许偏差(mm)
实 测 值
水平
管道
纵横
方向
弯曲
钢 管
每米
全长25m以上
1
≯25
塑料管
复合管
每米
全长25m以上
1.5
≯25
*
*
*
*
*
*
*
*
*
*
铸铁管
每米
全长25m以上
2
≯25
立管
垂直
度
钢 管
每米
5m以上
3
≯8
塑料管
复合管
每米
5m以上
2
≯8
*
*
*
*
*
铸铁管
每米
5m以上
3
≯10
成排管段和阀门
在同一平面上间距
3
*
*
*
*
*
5
25（32）
横
管
*
*
*
*
*
*
*
*
*
*
40（50）
*
*
*
*
*
*
*
*
*
*
75（100）
*
*
*
*
*
*
*
*
*
*
6
水表的安装 （4.2.10条）
*
*
*
*
施 工 操 作 依 据
完整
质 量 检 查 记 录
完整（2003.3.12）
施工单位检查
结 果 评 定
合格
项目专业 项目专业
质量检查员：*** 技术负责人：***
2003年 8 月 12 日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
注：表中*为实测数据值
050101□□□说明 强 制 性 条 文
3.3.3 地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管；
3.3.16 各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。
4.1.2 给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。
主 控 项 目
4.2.1 室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压
力均为工作压力的1.5倍，但不得小于0.6 MPa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然
后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压
力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过
0.03MPa，同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行通水试验并做好记录。
检验方法：观察和开启阀门、水嘴等放水。
4.2.3 生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用
水标准》方可使用。
检验方法：检查有关部门提供的检测报告。
4.2.4 室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。埋地管道防腐层材质和结构应符
合设计要求。
检验方法：观察或局部解剖检查。
一 般 项 目
4.2.5 给水引入管与排水排出管的水平净距不得小于1m。室内给水排水管道平行敷设时，两管间的最小
水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0 .15m。给水管应铺在排水管上面，若
给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
检验方法：尺量检查。
4.2.6 管道及管件焊接的焊缝表面质量应符合下列要求：
1、焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。
2、焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
检验方法：观察检查。
4.2.7 给水水平管道应有2‰~5‰的坡度坡向泄水装置。
检验方法：水平尺和尺量检查。
4.2.8 给水管道和阀门安装的允许偏差应符合表4.2.8的规定。
管道和阀门安装的允许偏差和检验方法 表4 .2.8
项次
项 目
允许偏差
（mm）
检 验 方 法
1
水平
管道
纵横
方向
弯曲
钢 管
每米
全长25m以上
1
≯25
用水平尺、直尺、拉线和尺量检查
塑料管
复合管
每米
全长25m以上
1.5
≯25
铸铁管
每米
全长25m以上
2
≯25
2
立管
垂直
度
钢 管
每米
5m以上
3
≯8
吊线和尺量检查
塑料管
复合管
每米
5m以上
2
≯8
铸铁管
每米
5m以上
3
≯10
3
成排管段和成排阀门
在同一平面上间距
3
尺量检查
4.2.9 管道的支、吊架安装应平整牢固，其间距应符合本规范第3.3.8条、第3.3.9条或第3.3.10条的规定。
检验方法：观察、尺量及手扳检查。
4.2.10 水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小
于8倍水表接口直径的直线管段。表外壳距墙表面净距为10~30mm；水表进水口中心标高按设计
要求，允许偏差为±10mm。
检验方法：观察和尺量检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
室内消火栓系统安装工程检验批质量验收记录
（GB50242-2002）表4.3 编号：050102□□□
工程名称
****综合楼
分部工程名称
给排水
项目经理
***
分项工程名称
及施工单位
室内消火栓系统安装
****建设集团
验收部位
1层
施工执行标准
名称及编号
企业标准
专业工长/证号
（施工员）
***
分包单位
/
分包项目经理
/
施工班组长
***
质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
主
控
项
目
1
室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。 （4.3.1条）
符合设计及规范要求
一
般
项
目
1
安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。 （4.3.2条）
符合设计及规范要求
2
箱
式
消
火
栓
的
安
装
(4.3.3条)
(1) 栓口应朝外，并不应安装在门轴侧。
符合要求
(2) 栓口中心距地面为1.1m。
允许偏差
±20mm
8
6
9
(3) 阀门中心距箱侧面为140mm，距箱后内表面为100mm。
允许偏差
±5mm
3
2
3
(4) 消火栓箱体安装的垂直度。
允许偏差
3mm
1
2
2
施 工 操 作 依 据
完整
质 量 检 查 记 录
完整（2003.3.12）
施工单位检查
结 果 评 定
合格
项目专业 项目专业
质量检查员：*** 技术负责人：***
2003年 8 月 12 日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日
050102□□□说明
强 制 性 条 文
3.3.3 地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管；
3.3.16 各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。
4.1.2 给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。
主 控 项 目
4.3.1 室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。
检验方法：实地试射检查。
一 般 项 目
4.3.2 安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。
检验方法：观察检查。
4.3.3 箱式消火栓的安装应符合下列规定：
1、栓口应朝外，并不应安装在门轴侧。
2、栓口中心距地面为1.1m，允许偏差±20mm。
3、阀门中心距箱侧面为140mm，距箱后内表面为100mm，允许偏差±5mm。
4、消火栓箱体安装的垂直度允许偏差为3mm。
检验方法：观察和尺量检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目
专业质量（技术）负责人等进行验收。
室内给水设备安装工程检验批质量验收记录
（GB50242-2002）表4.4 编号：050103□□□
工程名称
****综合楼
分部工程名称
给排水
项目经理
***
分项工程名称及施工单位
室内给水设备安装
****建设集团
验收部位
1层
施工执行标准
名称及编号
企业标准
专业工长/证号
（施工员）
***
分包单位
/
分包项目经理
/
施工班组长
***
质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
主
控
项
目
1
水泵就位前基础检验 （4.4.1条）
符合要求
2
水泵试运转的轴承温升 （4.4.2条）
符合要求
3
水箱(罐)的满水试验或水压试验
（4.4.3条）
符合要求
一
般
项
目
1
水箱支架或底座安装质量（4.4.4条）
符合要求
2
水箱溢流管和泄放管设置（4.4.5条）
符合要求
3
立式水泵的减振装置 （4.4.6条）
4
室内给水设备安装的允许偏差（mm）
(4.4.7条)
实 测 值
静
置
设
备
坐 标
15
*
*
*
*
标 高
±5
*
*
*
*
垂直度(每米)
5
*
*
*
*
离
心
式
水
泵
立式泵体垂直度(每米)
0.1
卧式泵体水平度(每米)
0.1
*
*
*
*
联轴器
同心度
轴向倾斜(每米)
0.8
*
*
*
*
径向位移
0.1
*
*
*
5
管道及设
备保温层
(δ为保
温层厚度)
(4.4.8条)
厚 度
+0.1δ
-0.05δ
*
*
*
*
平整度
卷 材
5
*
*
*
*
涂 抹
10
施 工 操 作 依 据
完整
质 量 检 查 记 录
完整（2003.3.12）
施工单位检查
结 果 评 定
合格
项目专业 项目专业
质量检查员：*** 技术负责人：***
2003年 8 月 15 日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年 月 日
注：表中*为实测数据值
050103□□□说明
强 制 性 条 文
3.3.3 地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管；
3.3.16 各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。
4.1.2 给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。
主 控 项 目
4.4.1 水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。
检验方法：对照图纸用仪器和尺量检查。
4.4.2 水泵试运转的轴承温升必须符合设备说明书的规定。
检验方法：温度计实测检查。
4.4.3 敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。
检验方法：满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。
一 般 项 目
4.4.4 水箱支架或底座安装，其尺寸及位置应符合设计规定，埋设平整牢固。
检验方法：对照图纸，尺量检查。
4.4.5 水箱溢流管和泄放管应设置在排水地点附近但不得与排水管直接连接。
检验方法：观察检查。
4.4.6 立式水泵的减振装置不应采用弹簧减振器。
检验方法：观察检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目
专业质量（技术）负责人等进行验收。
室内排水管道及配件安装工程检验批质量验收记录
（GB50242-2002）表5.2 编号：050201□□□
工程名称
****综合楼
分部工程名称
给排水
项目经理
***
分项工程名称
及施工单位
室内排水管道及配件安装
****建设集团
验收部位
1层
施工执行标准
名称及编号
企业标准
专业工长/证号
（施工员）
***
分包单位
/
分包项目经理
/
施工班组长
***
质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
主
控
项
目
1
排水管道隐蔽前灌水试验 (5.2.1条)
符合要求
2
生活污水管道的坡度 (5.2.2条、5.2.3条)
符合要求
管径(mm)
管道材质
标准坡度(‰)
最小坡度(‰)
50
铸铁管
35
25
塑料管
25
12
75
铸铁管
25
15
塑料管
15
8
10
13
9
11
10
100
铸铁管
20
12
110
塑料管
12
6
8
9
6
11
8
125
铸铁管
15
10
塑料管
10
5
150
铸铁管
10
7
160
塑料管
7
4
200
铸铁管
8
5
3
排水塑料管的伸缩节 (5.2.4条)
符合要求
4
排水主立管及水平干管的通球试验(5.2.5条)
符合要求
一
般
项目
1
生活污水管上的检查口或清扫口 (5.2.6条)
符合要求
2
埋地(地板下)排水管的检查口设置(5.2.7条)
/
3
金属排水管道上的吊钩或卡箍(5.2.8条)
4
塑料排水管道支、吊架间距(5.2.9条)
符合要求
管径(mm)
50（75）
立管
*
*
*
*
*
*
*
*
*
*
横管
*
*
*
*
*
*
*
*
*
*
100（150）
立管
*
*
*
*
*
*
*
*
*
*
横管
*
*
*
*
*
*
*
*
*
*
续下表
050201□□□说明
主 控 项 目
5.2.1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或
底层地面高度。
检验方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
5.2.2 生活污水铸铁管道的坡度必须符合设计或本规范表5.2.2的规定。
生活污水铸铁管道的坡度 表5.2.2
项次
管径（mm）
标准坡度（‰）
最小坡度（‰）
1
50
35
25
2
75
25
15
3
100
20
12
4
125
15
10
5
150
10
7
6
200
8
5
检验方法：水平尺、拉线尺量检查。
5.2.3 生活污水塑料管道的坡度必须符合设计或本规范表5.2.3的规定。
生活污水塑料管道的坡度 表5.2.3
项次
管径（mm）
标准坡度（‰）
最小坡度（‰）
1
50
25
12
2
75
15
8
3
110
12
6
4
125
10
5
5
160
7
4
检验方法：水平尺、拉线尺量检查。
5.2.4 排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。
高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。
检验方法：观察检查。
5.2.5 排水主立管及水平干管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
检验方法：通球检查。
一 般 项 目
5.2.6 在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：
1、在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。如为两层建
筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。检
查口中心高度距操作地面一般为1m，允许偏差±20mm；检查口的朝向应便于检修。暗装立管，
表5.2 接上表
一
般
项
目
5
排水通气管的设置
(5.2.10条)
符合要求
6
未经消毒处理的医院含菌污水管道
(5.2.11条)
/
7
饮食业工艺设备排水管及饮用水箱溢流管
(5.2.12条)
/
8
通向室外的排水管下返时安装
(5.2.13条)
/
9
通向室外的排水检查井的排水管
(5.2.14条)
符合要求
10
室内排水管道的管件选用
(5.2.15条)
符合要求
11
室内排水管道安装的允许偏差
(5.2.16条)
符合要求
项 目
允许偏
差(mm)
实 测 值
坐 标
15
*
*
*
*
*
*
*
*
*
*
标 高
±15
*
*
*
*
*
*
*
*
*
*
横
管
纵
横
方
向
弯
曲
铸铁管
每 米
≯1
全长(25m以上)
≯25
钢 管
每米
管径≤100mm
1
管径＞100mm
1.5
全长
(25m
以上)
管径≤100mm
≯25
管径＞100mm
≯38
塑料管
每 米
1.5
*
*
*
*
*
*
*
*
*
*
全长(25m以上)
≯38
钢筋混
凝土管、
混凝土管
每 米
3
全长(25m以上)
≯75
立
管
垂
直
度
铸铁管
每 米
3
全长(5m以上)
≯15
钢 管
每 米
3
全长(5m以上)
≯10
塑料管
每 米
3
*
*
*
*
*
*
*
*
*
*
全长(5m以上)
≯15
施 工 操 作 依 据
完整
质 量 检 查 记 录
完整（2003.3.12）
施工单位检查
结 果 评 定
合格
项目专业 项目专业
质量检查员：*** 技术负责人：***
2003年 8 月 15 日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日
注：表中*为实测数据值
050201□□□说明
在检查口处应安装检修门。
2、在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水管
在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙
面距离不 得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。
3、在转角小于135°的污水横管上，应设置检查口或清扫口。
4、污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。
检验方法：观察和尺量检查。
5.2.7 埋在地下或地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，
井底表面应有5%坡度，坡向检查口。
检验方法：
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
