中国石油大学（北京）远程教育学院
期末考试
《电工电子学》B卷
学习中心：_______姓名：________学号：_______
关于课程考试违规作弊的说明
1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。
2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。
3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。
试卷选题说明：
请按照学号尾数选答试卷，
学号尾号为0、1、2、3的同学做A卷
学号尾号为4、5、6的同学做B卷
学号尾号为7、8、9的同学做C卷

一、单项选择题(每小题2分，共40分)
1、理想电压源的外接电阻越大，则流过理想电压源的电流( )。
A.越大
B.越小
C.不能确定
答案：B

2、图示电路中，IS1，IS2和US均为正值，且IS2>IS1，则供出功率的电源是( )。

A.电压源US
B.电流源IS2
C.电流源IS2和电压源US
答案：B

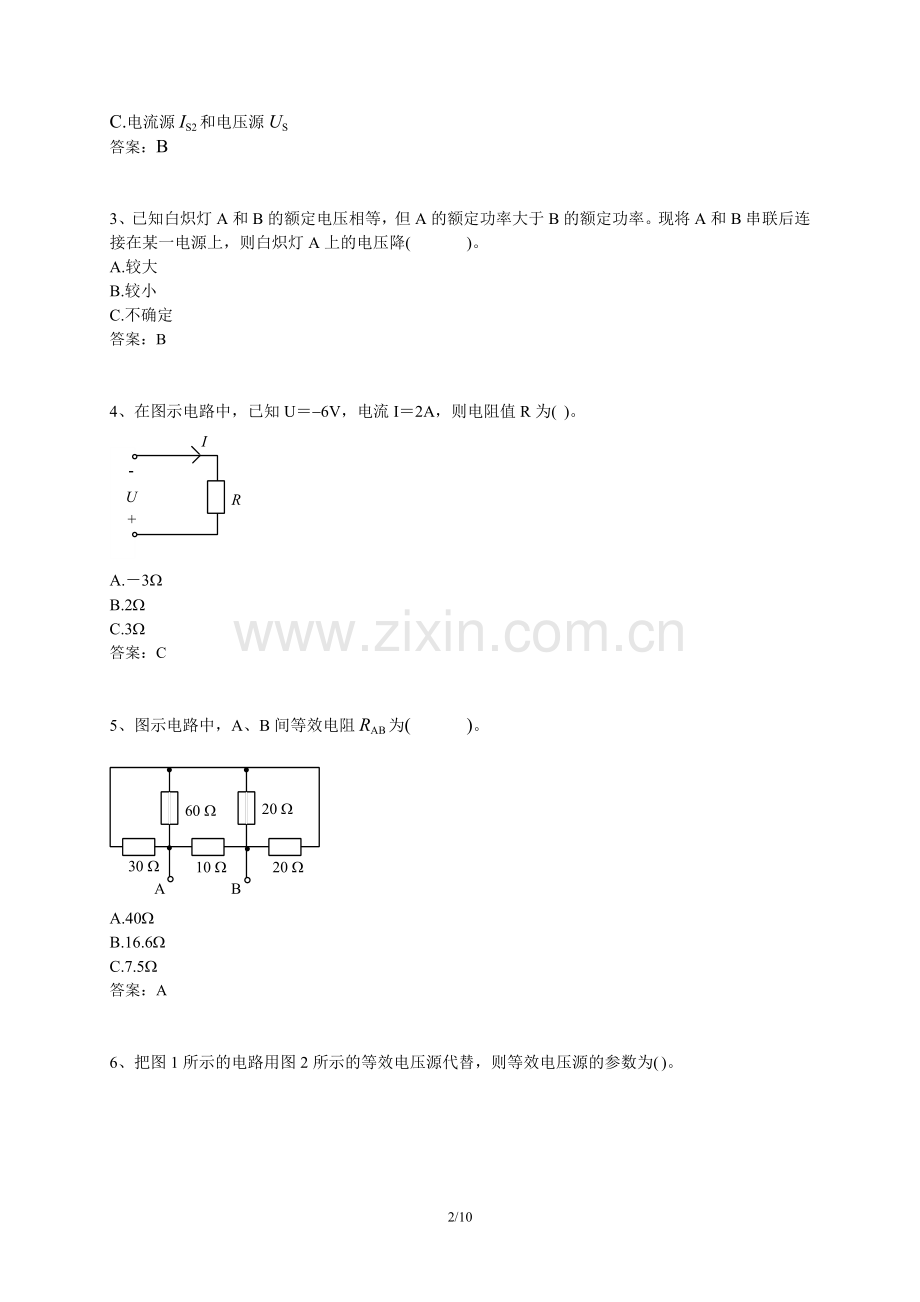

3、已知白炽灯A和B的额定电压相等，但A的额定功率大于B的额定功率。现将A和B串联后连接在某一电源上，则白炽灯A上的电压降( )。
A.较大
B.较小
C.不确定
答案：B

4、在图示电路中，已知U＝-6V，电流I＝2A，则电阻值R为( )。

A.－3W
B.2W
C.3W
答案：C

5、图示电路中，A、B间等效电阻RAB为( )。

A.40W
B.16.6W
C.7.5W
答案：A

6、把图1所示的电路用图2所示的等效电压源代替，则等效电压源的参数为( )。

A.US=1V，R=0.5W
B.US=-1V，R=0.5W
C.US=-4V，R=2W
答案：C

7、在电源对称的三相四线制电路中，不对称的三相负载作星形连接，负载各相相电流( )。
A.不对称
B.对称
C.不一定对称
答案：A

8、图示电路原已稳定，t=0时开关S闭合，S闭合后瞬间的的值为( )。

A.0V
B.¥V
C.100V
答案：C

9、对称星形负载接于线电压为380V的三相四线制电源上，如图所示。当M点和D点同时断开时，U1为( )。

A.220V
B.380V
C.190V
答案：A

10、采取适当措施降低三相鼠笼式电动机的起动电流是为了( )。
A.防止烧坏电机
B.防止烧断熔断丝
C.减小起动电流所引起的电网电压波动
答案：C

11、电路如图所示，二极管为同一型号的理想元件，电阻R=4k，电位uA=1V，
uB=3V，则电位uF等于( )。

A.1V
B.3V
C.12V
答案：A

12、电路如图所示，设晶体管工作在放大状态，欲使静态电流IC减小，则应( )。

A.保持UCC，RB一定，减小RC
B.保持UCC，RC一定，增大RB
C.保持RB，RC一定，增大UCC
答案：B

13、对放大电路进行静态分析的主要任务是( )。
A.确定电压放大倍数Au
B.确定静态工作点Q
C.确定输入电阻，输出电阻
答案：B

14、如图所示的放大电路( )。

A.能稳定静态工作点
B.不能稳定静态工作点
C.不仅能稳定静态工作点且效果比接有射极电阻时更好。
答案：C

15、在单管放大电路中，引入并联负反馈，输入电阻ri将( )。
A.降低
B.提高
C.不变
答案：A

16、在直接耦合放大电路中，采用差动式电路结构的主要目的是( )。
A.提高电压放大倍数
B.抑制零点漂移
C.提高带负载能力
答案：B

17、数字电路中的工作信号为( )。
A.随时间连续变化的电信号
B.脉冲信号
C.直流信号
答案：C

18、逻辑图和输入A，B的波形如图所示，分析当输出F为“1”时刻应是（ ）。

A.“t1”
B.“t2”
C.“t3”
答案：A

19、逻辑电路如图所示，A=“1”时，脉冲来到后D触发器( )。

A.具有计数器功能
B.置“0”
C.置“1”
D.保持原状态
答案：B

20、某模/数转换器的输入为0~10V模拟电压，输出为8位二进制数字信号（D7~D0)。则该模/数转换器能分辨的最小模拟电压为( )。
A.0V
B.0.1V
C.V
答案：C

二、问答题(每小题10分，共60分)
1.图示电路中，已知：R1=50W，R2=R3=30W，R4=60W，US=60V，IS=3A。由叠加原理求得各支路电流：

1）I1 = ？
2）I2 = ？
3）I3 = ？
4）I4 = ？
答

2. 三相对称电路如图示，已知电源线电压 ，每相负载 R =3 W，XC = 4 W。求：
1）各线电流瞬时值=？； =？；=？
2）电路的有功功率P=？
3）无功功率Q=？
4）视在功率S=？

答：

3. 某鼠笼式异步电动机，电压为 380 V，接法为 D 形，额定功率为40 kW， 额定转速为1470
r / min，Tst / TN = 1.2。求：
1）额定转矩=？
2）采用U-D降压起动时的起动转矩为=？。
答：

4.若电路如下图所示，求图中所标电压：

1）=？
2）=？
3）输出电压与输入电压之间运算关系的表达式为？。

答：

5.逻辑电路如下图所示，
1）图1的逻辑式化简后为：？；
2）图2的逻辑式化简后为？

图1

图2
答：

6. 已知逻辑电路图和C脉冲波形如下图所示，试写出Z的逻辑式以及在不同脉冲数下、、Z的状态（设、初始状态均为“0”）。
1）Z=Q1
2）第0个脉冲时Q0 ，Q1，Z=（0 ），（ 0 ），（ 0 ）；
3）第1个脉冲时Q0 ，Q1，Z=（1 ），（0 ），（ 1 ）；
4）第2个脉冲时Q0 ，Q1，Z=（1 ），（ 1 ），（ 0 ）；
5）第3个脉冲时Q0 ，Q1，Z=（ 0 ），（ 1），（ 1 ）；
6）第4个脉冲时Q0 ，Q1，Z=（ 0 ），（ 0），（ 0 ）；

答：
