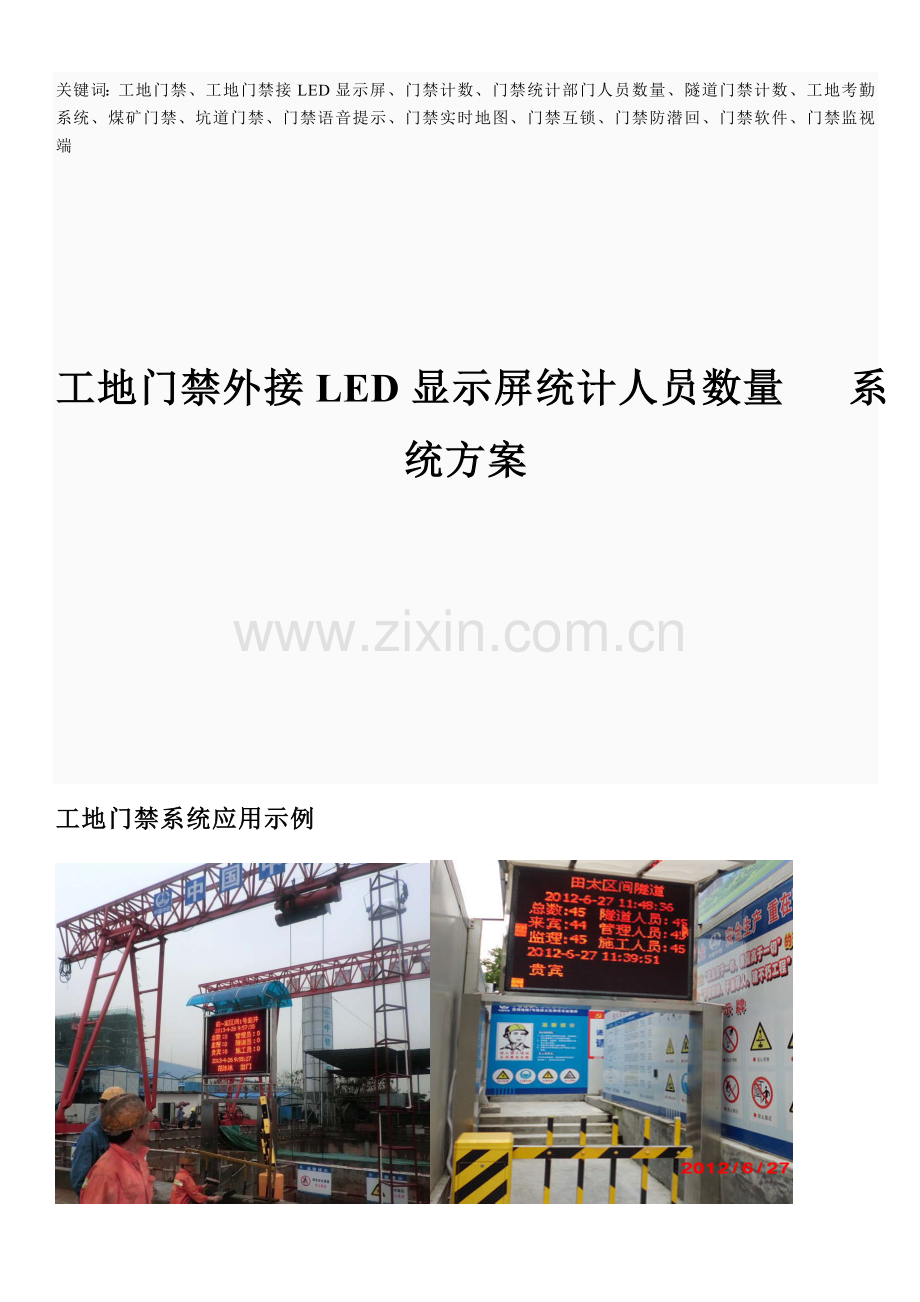

工地门禁考勤管理系统外接显示屏应用解决方案.doc

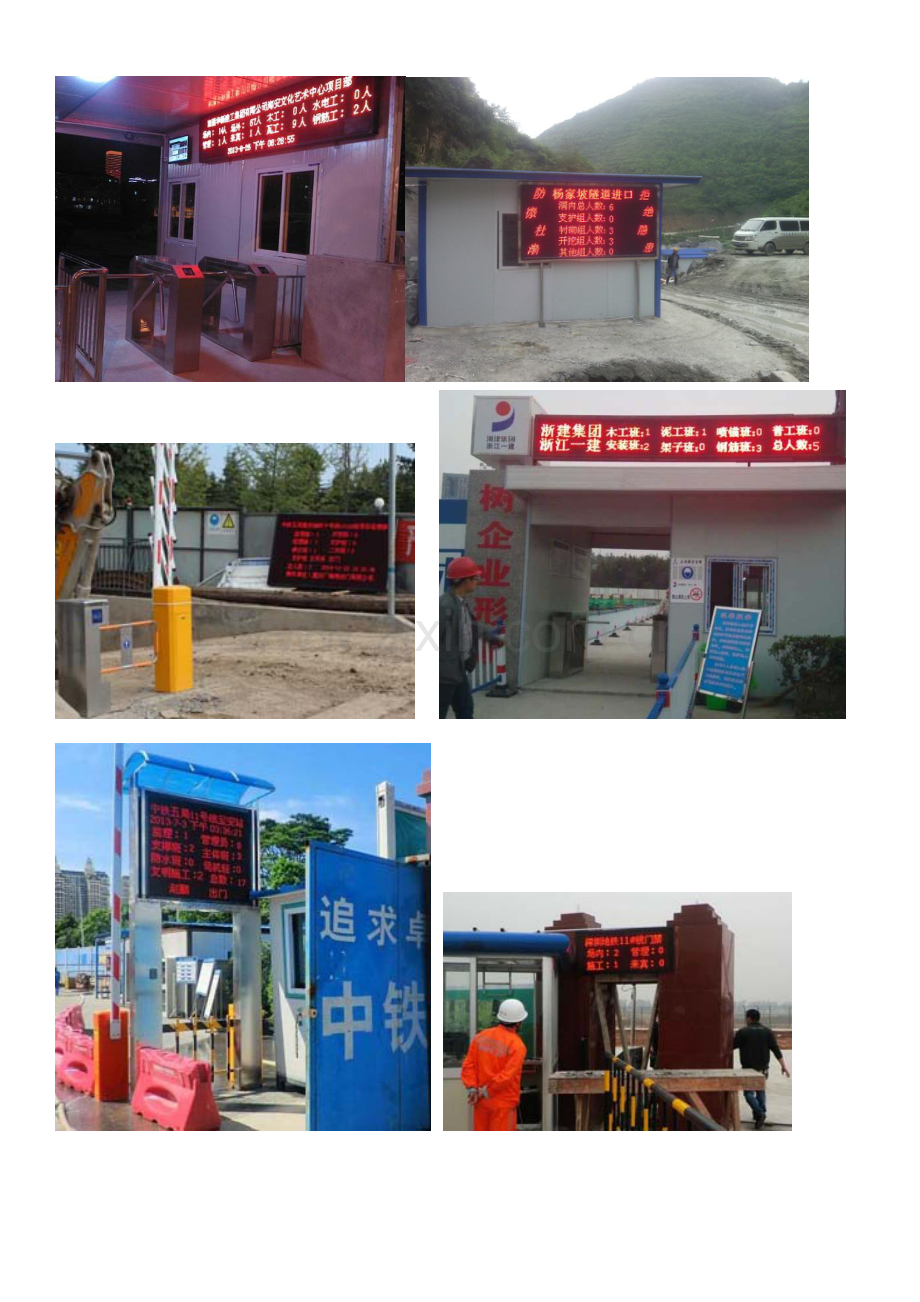

关键词：工地门禁、工地门禁接LED显示屏、门禁计数、门禁统计部门人员数量、隧道门禁计数、工地考勤系统、煤矿门禁、坑道门禁、门禁语音提示、门禁实时地图、门禁互锁、门禁防潜回、门禁软件、门禁监视端工地门禁外接LED显示屏统计人员数量 系统方案工地门禁系统应用示例 门禁系统拓扑图门禁系统组成部分1、门禁控制器：现有产品系列中：485单门双向、485双门双向、485四门单向、485联网梯控；TCP/IP单门双向、TCP/IP双门双向、TCP/IP四门单向、TCP/IP四门双向、TCP/IP网络梯控，均可实现该文档中描述的外接LED显示屏统计人员数量功能，文档中描述控制器直连LED显示屏功能，只有TCP/IP门禁控制器支持该功能，需要根据不同项目要求进行分别配置。 门禁控制器2、识别设备：带有WG26、34或485通讯协议输出的读卡器，如：掌静脉识别仪、指纹识别仪、密码读卡器、IC/ID读卡器等。 韦根IC/ID读卡器 二代身份证读卡器 远距离读卡器2、感应源：必须与对应的识别设备相对应。 IC/ID感应卡 二代身份证 远距离感应卡4、执行设备：电动执行设备，可以使用专用的门禁控制器控制闸机或停车场等所有带电设备，以实现设备智能化人性化控制要求。 三辊闸 电锁 道闸5、门禁管理软件：可统一管理我们所有485和TCP/IP联网型门禁控制器，集中在一个管理软件中进行操作，软件带有考勤统计、定额就餐、巡更、实时地图。软件界面为中性，客户可自行设计软件LOGO、图片、颜色；软件界面友好，操作流畅，类似Windows简单的单击、双击、右键快捷菜单操作。自带ACCESS数据库，支持SQL专业数据库，支持与OFFICE软件配合使用。6、网络摄像机：通过网络摄像机可以实现各种状态下的抓拍、录像、动态监控、人员位置的反馈。（需要配置澳普门禁系统指定网络摄像机，或者客户提供指定机型的SDK开发包，进行单独开发，开发费用由客户承担。） 红外枪机 室内球机 安装样图7、LED显示屏：外接LED电子显示屏，实现的是截屏显示技术，显示屏内置控制卡，通过TCP/IP传输直连到电脑，如果需要同时外接LCD液晶显示屏，管理电脑必须具有高清输出接口，通过高清线实现同步显示。截屏显示可以客户到显示文字、图片，具体要根据客户的要求来选择是用单色屏还是全彩屏，截屏显示要求软件实时通讯，并且保证在地图界面；本系统在LED屏上显示人员统计、公告、图片等信息采用的是截屏显示技术，从本质上讲屏和门禁系统软件没有任何关系，屏有以下部分组成：LED屏（分单色、全彩）、通讯控制卡、千兆网卡（要求电脑必须有2个以上网卡插槽）、截屏显示管理软件。屏通过网线直接进管理电脑千兆网卡，当屏的管理软年安装好并且正常启动截屏框后，能够实现截取桌面任何一部分显示在LED屏上即说明屏工作正常了。屏除了上述基本配置外，具体要做多大取决于客户要显示的内容的多少，建议客户在做屏之前把要显示的内容做成一个表格发给我们，当然显示的内容列表只是做屏尺寸的参考依据，具体文字、统计内容是可以随时修改的。当截屏软件正常工作后。能够截取显示桌面内容后，就要对截屏款的有关参数进行相应的设置。 图一：截屏软件启动 图二 图三 图四工地门禁系统操作流程1、安装软件A：电脑设备要求（针对不同LED显示屏控制卡，对电脑会有相应的要求）操作系统 ：仅支持Windows 操作系统98及以上版本数据库 ：MS SQL ServerCPU ：P2 800M内存 ：1GB显示 ：1024876B：数据库配置门禁管理软件系统默认为Access数据库，统计人员数量必须配置专业的SQL Server数据库2、运行登录软件A:双击启动门禁管理系统软件专业版，用户名称admin，密码为空B:进入系统中的用户界面，并设置相应的用户的操作权限。3、通讯串口管理（TCP/IP以太网门禁设备无需此操作）A:编辑串口名称B:选择对应通讯COM串口4、设备管理A:设置门禁控制器参数B:设置门参数（双向检测必勾选）C:设置门开放时间D:更新控制参数5、定义门禁权限A:定义权限名称B:设置对应开门权限6、人员管理A:增加并编辑人员信息B:人员发卡C:设置出入权限D:下载到控制器E:更新门禁控制器参数7、摄像管理A:增加摄像机B:填写网络摄像机参数（类型、名称、IP地址、端口、网关、用户名、密码）C:地图界面放置网络摄像机，刷卡列表右键“显示抓拍图片”8、地图编辑*祥见文档下面功能描述8、排列地图在地图界面排列显示内容，例如：第一行为“1号基坑”，第二行为“实时时钟”依次类推。9、发送到LED显示屏把LED显示屏控制卡截屏框显示区域拖动到排列好的地图界面，并点击锁定，此时刷卡测试，LED显示屏会实时显示刷卡人员姓名和人员数量。门禁系统功能说明1、 部门人数统计功能A：右键“解锁” 右键放置“普通标签” 名称为“1号基坑”，字体为“红色”，显示内容“不关联”。依次放置“总数、业主、来宾、管理人员、监理、施工人员”普通标签B：右键放置“普通标签” 名称为“实时时钟”，字体为“红色”，显示内容为“实时时钟“。依次放置”李四（显示内容勾选“姓名“）、进门（显示内容勾选”事件“）、刷卡时间（显示内容勾选”时间“）”等等标签。C：右键放置“普通标签”-计数标签 字体设置为“红色” 勾选“场内+自动从当日开始+忽略重复计数”，其他选项根据项目具体功能需要选择使用，如果只是统计人员数量，则取消其他功能选择 计数标签上面右键 过滤选项 勾选相应的部门，如果为所有总数，则不需要过滤。 门禁软件地图界面 LED显示屏2、 显示屏刷卡后切换显示打开安装目录下的config.ini文件，修改一下配置，如果没有则添加到对应的小节里面：OEMPgChg_From=0;刷卡时候显示的界面第1个地图PgChg_To=1;延时后显示的界面第2个地图PgChg_Delay=5000; 5秒RUNCONFIGMap2Change=1;启用该功能 刷卡前显示部门人员数量 刷卡后显示当前刷卡人员的详细信息。多个地图界设置一个默认时间地图依次跳转：这种功能适用于客户有多个地图界面，要求和刷卡没关系按照既定的时间自动依次切换设置方法打开安装目录下的config.ini文件修改一下配置，如果没有则添加到对应的小节里面OEMPgChg_From=0;刷卡时候显示的界面第1个地图PgChg_To=1;延时后显示的界面第2个地图PgChg_Delay=5000; 5秒PgChg_Enable=0;启用该功能PgChg_MaxPages=6;总共多少地图页面3、 显示屏滚动显示部门名称和人员数量A 地图右键B 放置标签-滚动分组标签C 设置相应参数4、 显示屏滚动显示人员姓名A 地图右键B 放置标签-滚动标签C 设置相应参数 软件地图界面 LED显示屏5、 显示屏显示人员名单列表A 地图右键B 增加名单列表C 设置相应参数 软件地图界面 LED显示屏6、 刷卡抓拍确认比对后开门功能A管理员打卡确认开门A、 在地图放置确认提示。B、 编辑“管理员验证确认开门”信息，1、 播放提示声音：是指可以设置一个固定声音文件，是指用户刷卡验证通过时，该声音文件被触发并播放，可设置播放前是否延时。2、 播放合成声音：是指用户刷卡验证通过后，连接电脑的喇叭会实时自动播放该人员姓名+保安姓名，可配置相应的动画图片信息，更加生动形象。3、 确认需要用户密码：是指用户刷卡验证通过后，需要室内管理人员刷卡或者输入密码验证通过，才能开门允许用户通过。C、 设置过滤条件：可根据对应的人员、门、控制器、部门、职位、事件信息，进行过滤设置需要管理员确认验证才能通过的条件，条件可单一设置也可以多个选项组合设置，必须满足所有要求后，管理员才打卡验证确认放行。D、测试效果电话：[phone]B管理员确认抓拍图像与存储图片进行比对开门A、 在地图放置确认提示。B、 编辑“管理员验证确认开门”信息，i. 播放提示声音：是指可以设置一个固定声音文件，是指用户刷卡验证通过时，该声音文件被触发并播放，可设置播放前是否延时。ii. 播放合成声音：是指用户刷卡验证通过后，连接电脑的喇叭会实时自动播放该人员姓名+保安姓名，可配置相应的动画图片信息，更加生动形象。iii. 确认需要用户密码：是指用户刷卡验证通过后，需要室内管理人员刷卡或者输入密码验证通过，才能开门允许用户通过。C、 设置过滤条件：可根据对应的人员、门、控制器、部门、职位、事件信息，进行过滤设置需要管理员确认验证才能通过的条件，条件可单一设置也可以多个选项组合设置，必须满足所有要求后，管理员才打卡验证确认放行。D、测试效果QQ: 1322126127C用户刷卡后管理员确认动作A、 在地图界面放置确认提示。B、 编辑“管理员确认抓拍图像与存储图片进行比对开门”信息，i. 播放提示声音：是指可以设置一个固定声音文件，是指用户刷卡验证通过时，该声音文件被触发并播放，可设置播放前是否延时。ii. 播放合成声音：是指用户刷卡验证通过后，连接电脑的喇叭会实时自动播放该人员姓名，可配置相应的动画图片信息，更加生动形象。iii. 确认需要用户密码：是指用户刷卡验证通过后，需要室内管理人员刷卡或者输入密码验证通过，才能开门允许用户通过。C、 设置过滤条件：可根据对应的人员、门、控制器、部门、职位、事件信息，进行过滤设置需要管理员确认验证才能通过的条件，条件可单一设置也可以多个选项组合设置，必须满足所有要求后，管理员才打卡验证确认放行。D、 测试效果7、门禁直连LED显示屏LED显示屏和门禁控制器直接通过485通讯方式进行连接，脱机状况下正常使用，通讯后LED显示屏默认状态下显示日期和时间信息，刷卡后可显示姓名、事件名称。8、考勤统计。和门禁软件协同工作，使用同一个数据库存储管理，支持3种语言，任意选择语言；也可以自己添加其他语言；直接使用门禁软件采集的刷卡记录做为考勤刷卡；单个人可以设置是否参加考勤；可以自由定义多个作息时间；支持3级部门管理；可以对公司、部门、人员分别设置不同的作息制度和考核措施；支持跨天打卡，支持自由打卡；支持天、小时、半小时、分钟等单位计算考勤结果；支持早上班晚下班做为加班，也支持固定加班；支持上下午中间不打卡的工作方式，支持定义夜班；支持对考勤结果进行编辑修改；支持对考勤结果进行特别排班调整；支持请假和出差管理；支持颜色标示，不同记录以不同颜色表示，同时可以自定义颜色组合；同时支持2种数据库，Access 和SQL Server任意选择，默认为Access；系统提供日志记录，可以查看操作及管理历史记录，方便管理跟踪和系统维护；数据提供导入导出功能；方便客户进行处理工作；考勤操作（完成上面门禁相关设置后操作后进行）1 在门禁软件右上角菜单栏中选择考勤在选项中进行选择对象操作 （确认在设备管理界面门中已选择了考勤点）2 作息标准 定义一个作息标准如行政班，增加班的天数和上班时间段3 设置作息制度，对整个公司单位设置一个作息制度，选择一个时间开始上什么班4 设置考勤策略，对整个公司单位设置一个考勤策略5 考勤计算，计算前设置好计算时间范围、单位等选项6 考勤数据界面查看考勤计算的结果注意：加粗表示必须操作的步骤，红色表示要特别注意。
